Hệ thống gắn hai đầu phun BIQU H2 cho Tenlog TL-D3 Pro

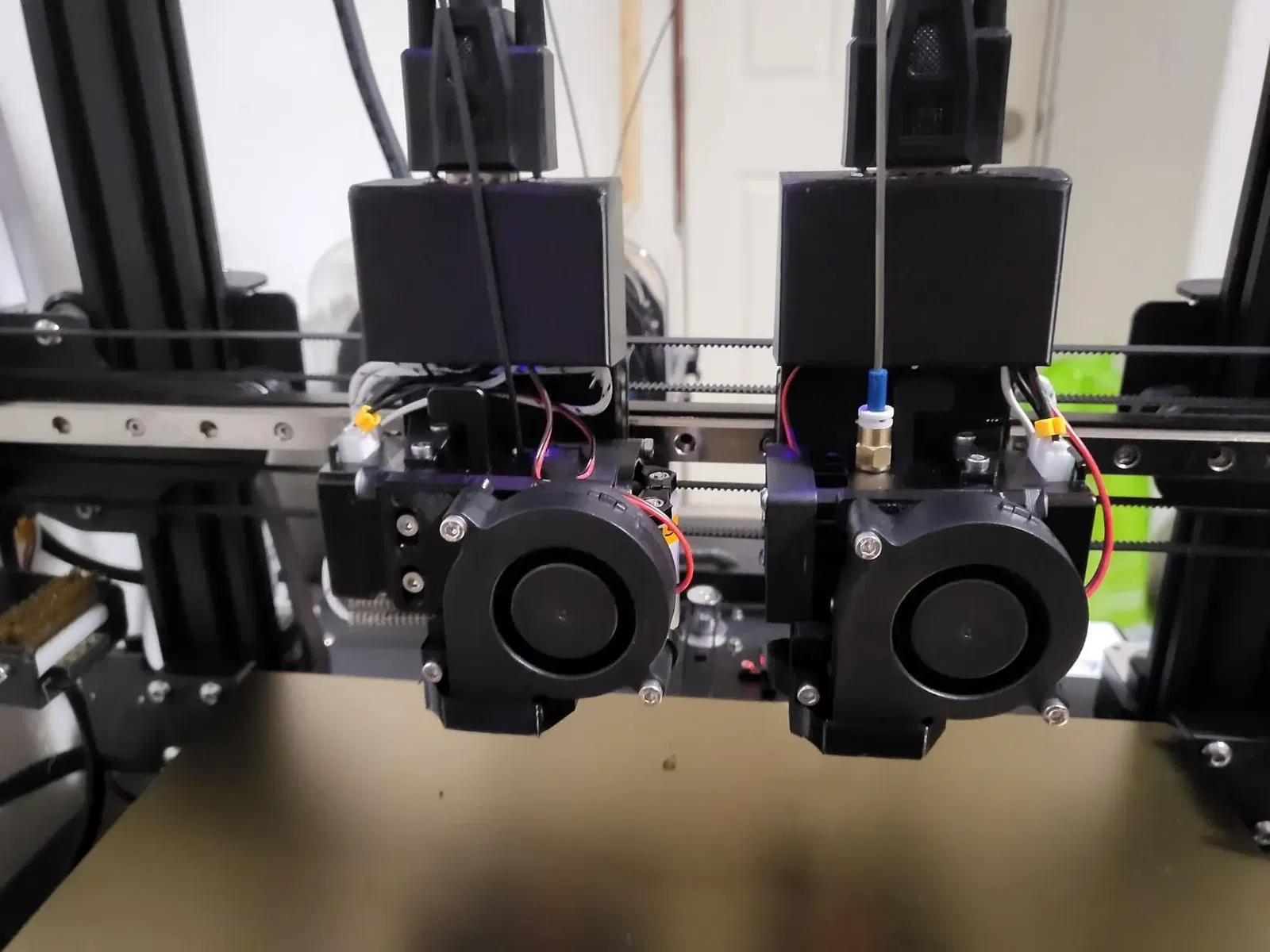

Đây là một hệ thống gắn để sử dụng hai BIQU H2 với Tenlog TL-D3 Pro hoặc Hictop D3 Hero. Khái niệm điều chỉnh E2 đến từ thiết kế của MaracMB cho giá đỡ Hemera. Tôi đã sử dụng giá đỡ quạt 5015 và ống dẫn của vampyrex13 (hóa ra là thiết kế của Schwab_Manufacturing_Solutions) cho E2, và đã chỉnh sửa giá đỡ cho E1. Tôi cũng đã sử dụng giá đỡ BLTouch của vampyrex13.

Tôi thiết kế điều này để đặt các vòi gần với thiết lập gốc nhất có thể. Vị trí vòi nên khá gần với vị trí chính xác trên trục X và trục Z, nhưng khoảng -10mm trên trục Y. Hãy cẩn thận với các kẹp giường nếu bạn đang sử dụng giường kính.

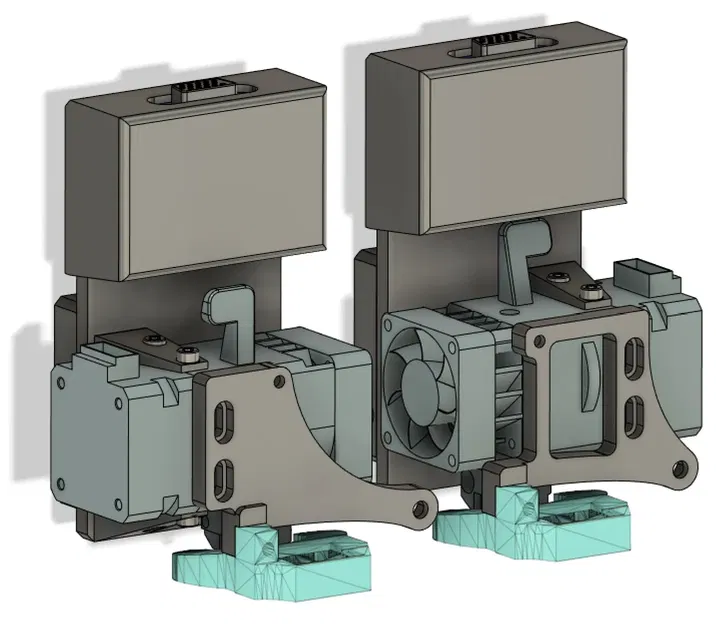

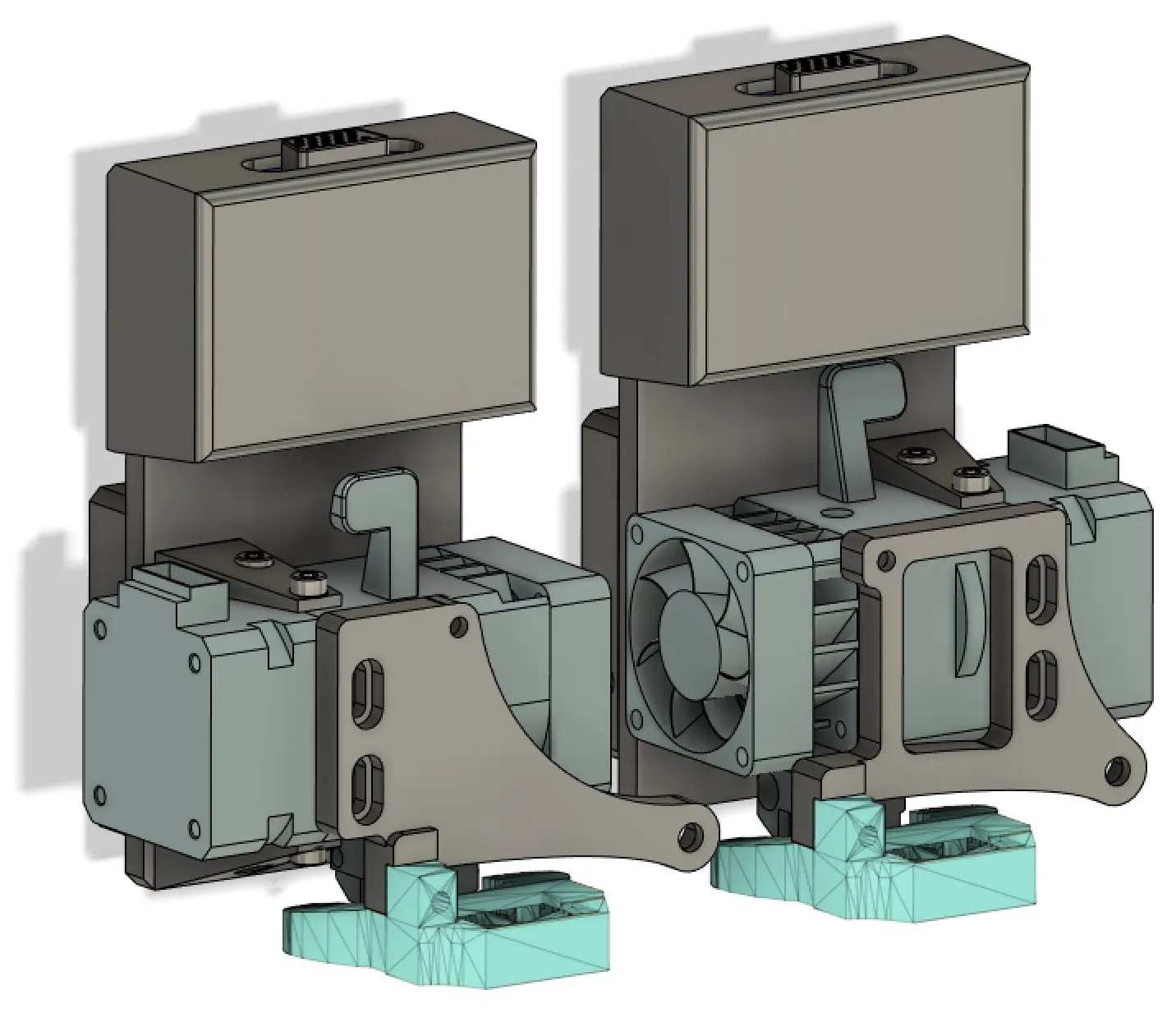

Kèm theo các tệp STL là một hướng dẫn lắp ráp cũng như một tệp lắp ráp Fusion 360 nén (f3z). Xin đừng yêu cầu tôi thực hiện các chỉnh sửa cho bạn trừ khi bạn phát hiện điều gì đó không hoạt động theo mục đích của nó. Nếu bạn muốn chỉnh sửa điều gì đó để phù hợp với thiết lập độc đáo của bạn, xin vui lòng tự làm điều đó với tệp Fusion kèm theo.

Nguồn: https://www.thingiverse.com/thing:4169552 https://www.thingiverse.com/thing:4976865 https://www.thingiverse.com/thing:4893522
