Mô hình 3D Revopoint POP 4 3D Scan

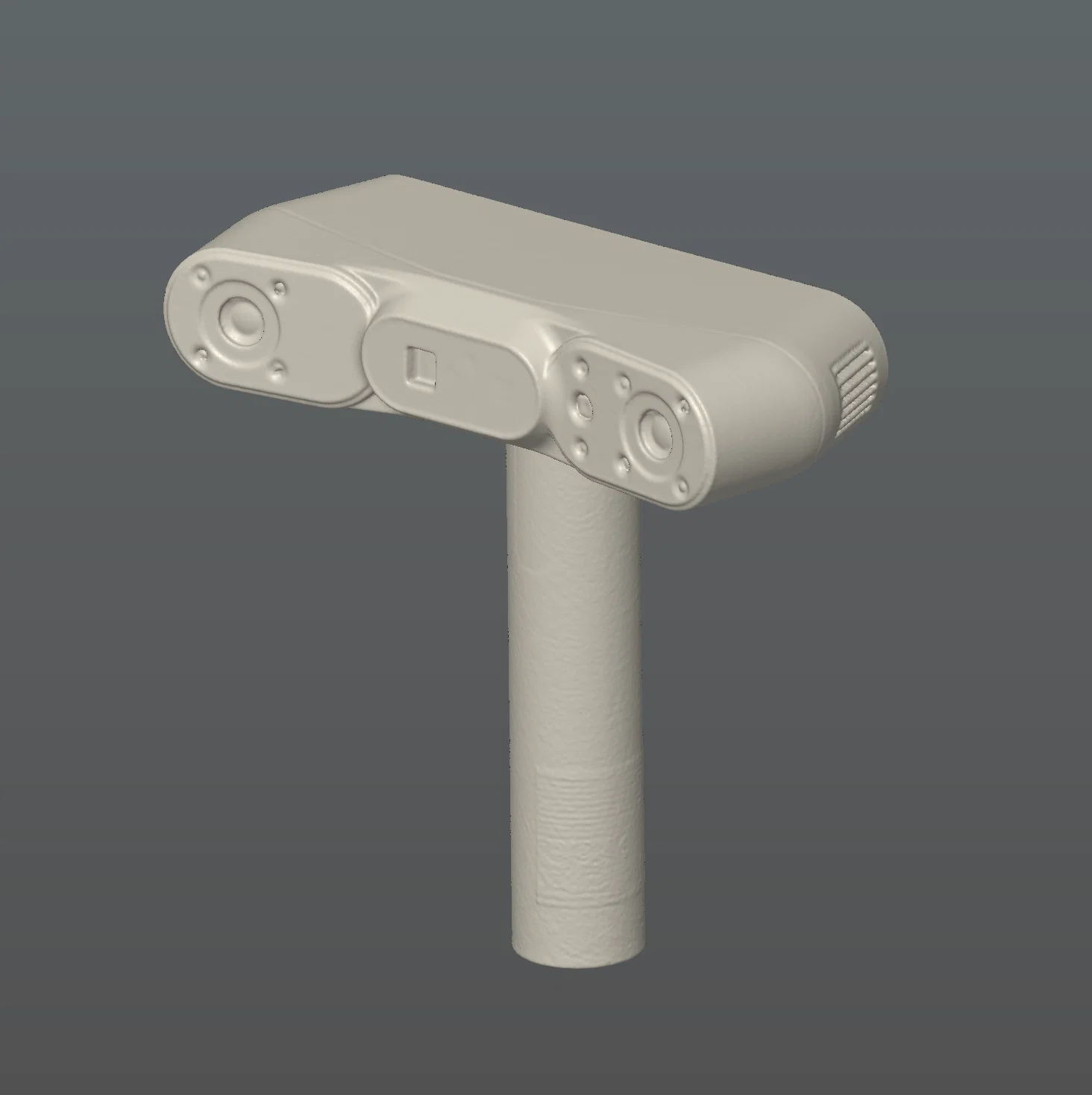

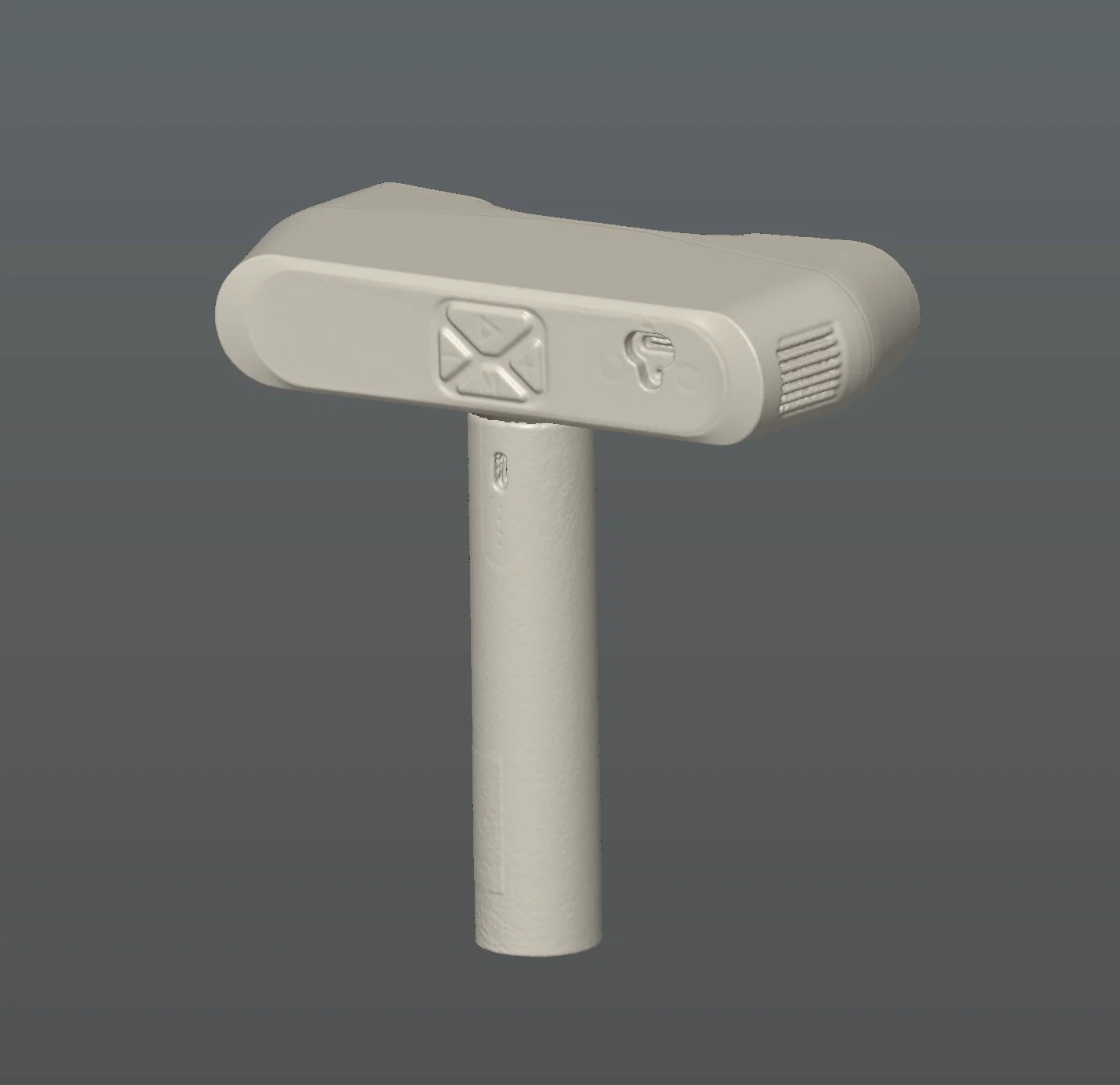

Mình mới làm bản quét nhanh của em POP 4 kèm theo tay cầm pin để mọi người dễ bề thiết kế phụ kiện cho nó (hiện tại mình đang làm cái ngàm cold-shoe để gắn điện thoại lên trên). Mình hiểu cảm giác phiền phức khi mới dùng máy quét mà không quét được chính thiết bị của mình nên chia sẻ file cho mọi người.

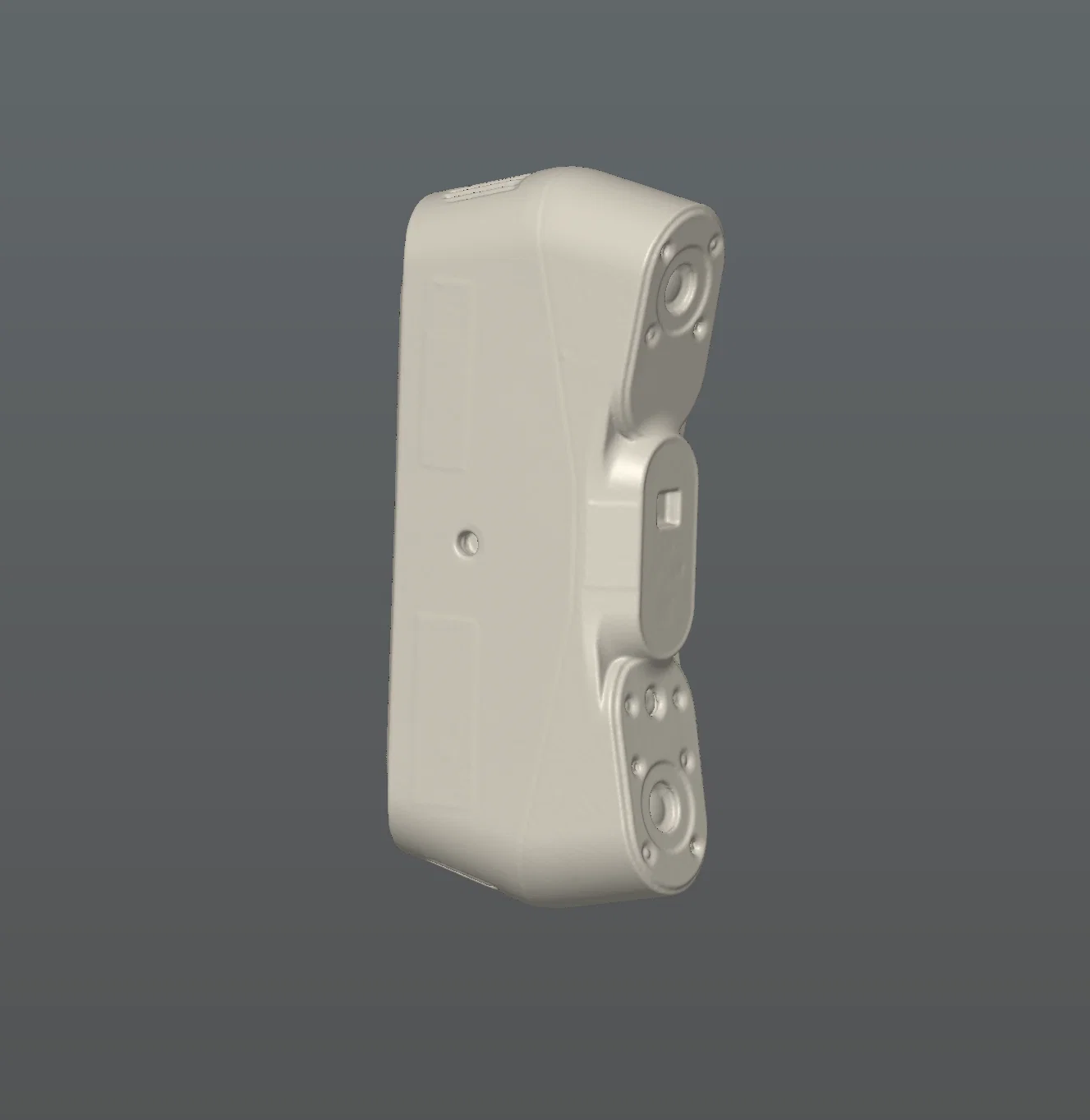

Bản quét được thực hiện bằng MetroY Pro ở chế độ laser (độ phân giải 0.3mm). Mình có xịt thêm dung dịch scan spray lên phần mặt trước chỗ ống kính để bắt được chính xác hình khối. Sau đó mình hợp nhất, căn chỉnh hai nửa trên dưới và tạo mesh với các thông số mặc định.

Phần tay cầm pin được quét thành một phần riêng, kèm thêm một lần quét khi đang lắp vào thân máy để căn chỉnh sau đó trong phần mềm Quicksurface. Công cụ này cũng được dùng để đưa tất cả bản quét về đúng hệ tọa độ và các mặt phẳng đối xứng.
