Khay gắn 2 ổ cứng QNAP 3.5 inch cho tủ rack 10 inch 1U
Khay gắn ổ cứng 1U cho tủ rack 10 inch, được thiết kế để tận dụng lại các khay caddy 3.5 inch từ máy QNAP cũ. Một giải pháp DIY tiết kiệm cho hệ thống lưu trữ tại gia (homelab) của bạn. Mẫu in không cần support và có độ bền cao.
Mô tả
Giới thiệu
Mẫu thiết kế này được lấy cảm hứng từ các tác phẩm của @OloDeepdelver. Do mình có một vài chiếc QNAP bị hỏng (lỗi Intel/LPC kinh điển), mình đã thiết kế mẫu này để tận dụng lại các khay ổ cứng (caddy) QNAP cũ có sẵn.
Mình dự định sẽ làm thêm phiên bản 3U nhưng hiện tại chưa ưu tiên lắm. Nếu anh em nào cần gấp thì cứ nhắn tin cho mình nhé.
Thiết lập in

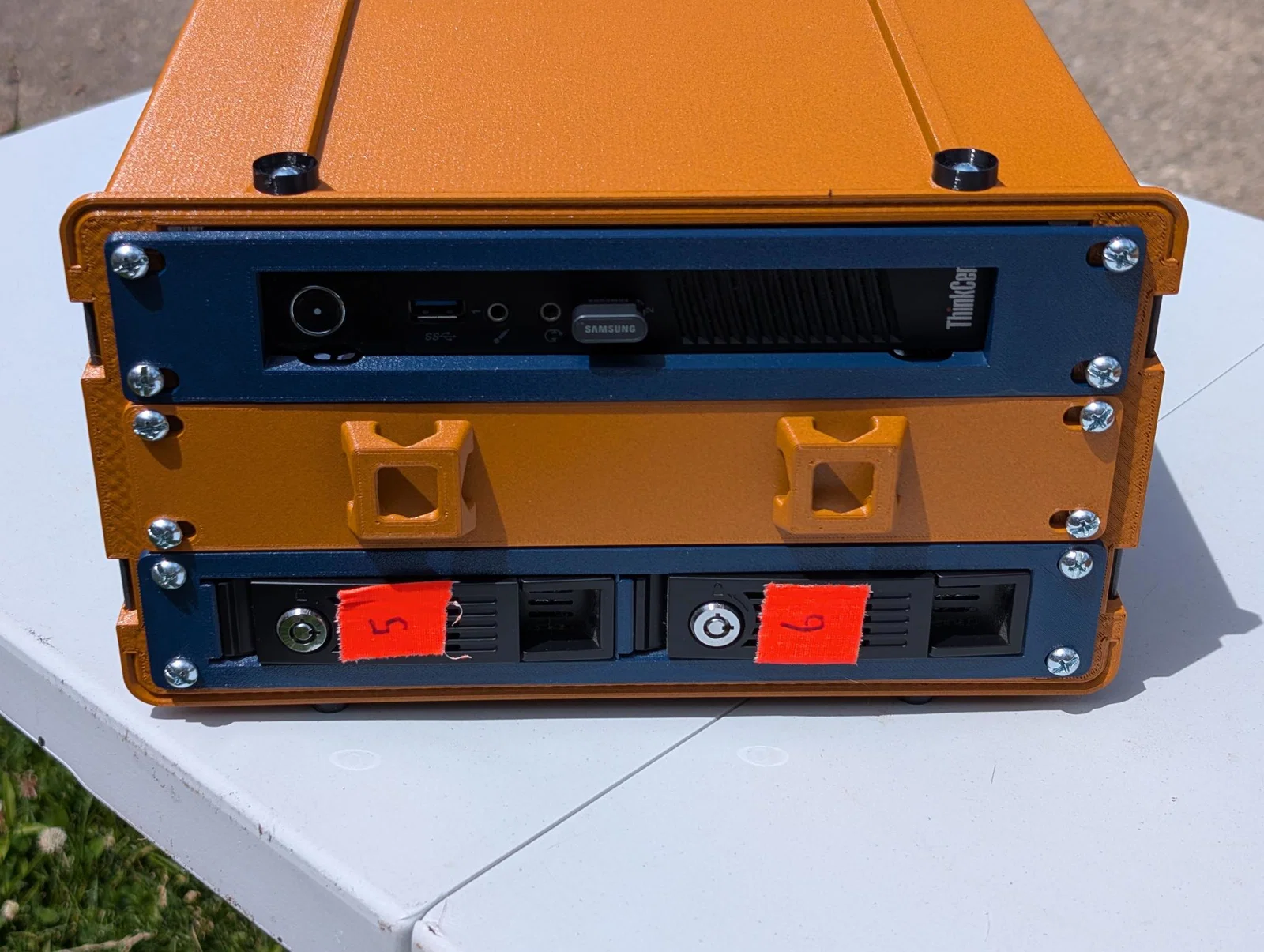

Bạn hãy in úp mặt trước xuống. Nếu có support thì nhìn sẽ đẹp hơn, nhưng thực tế thì không nhất thiết cần đâu. Mình khuyến khích để thông số >4 perimeters/top/bottom layers. Mình đã dùng nhựa PETG CF và đặt nó ở tầng dưới cùng của tủ rack.
Linh kiện cần thiết
Để hoàn thiện mẫu này, bạn cần chuẩn bị:

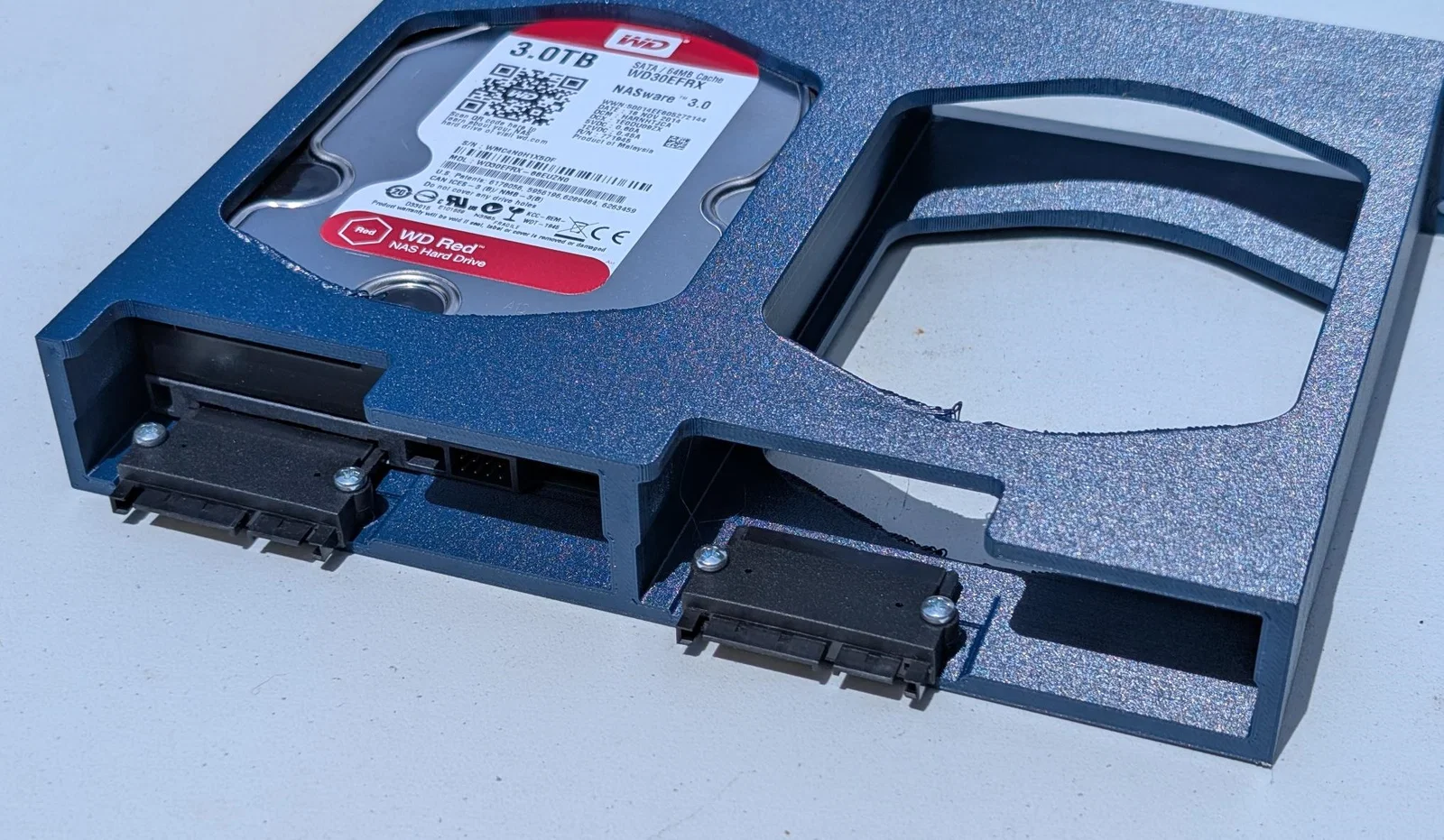

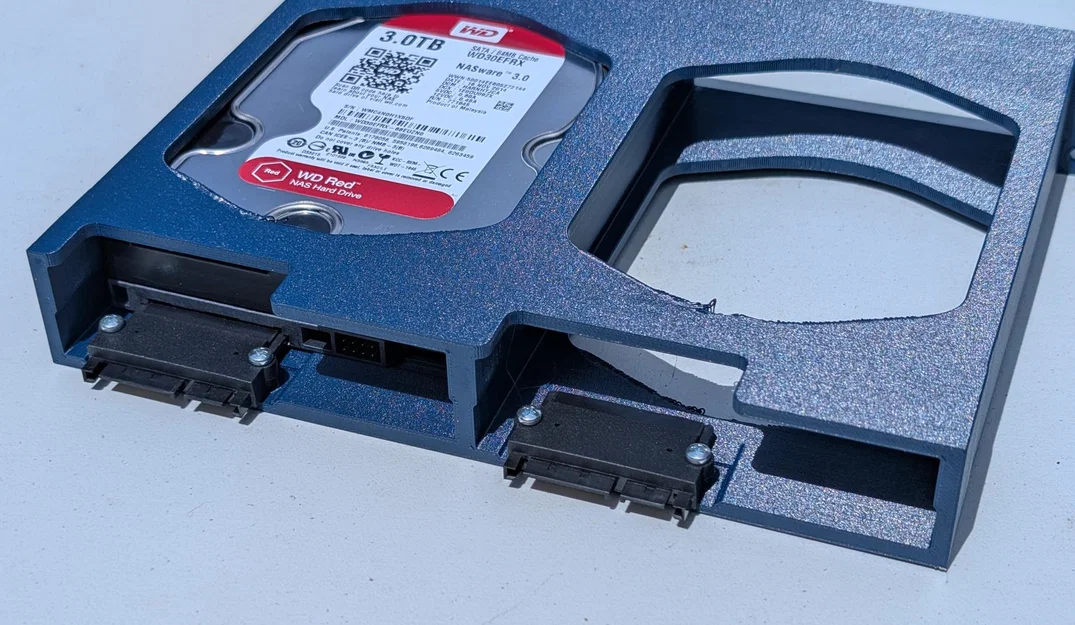

- 2x Cáp chuyển đổi SATA M/F (có thể mua dễ dàng trên Amazon, AliExpress hoặc eBay)
- 4x Ốc vít M3x8mm

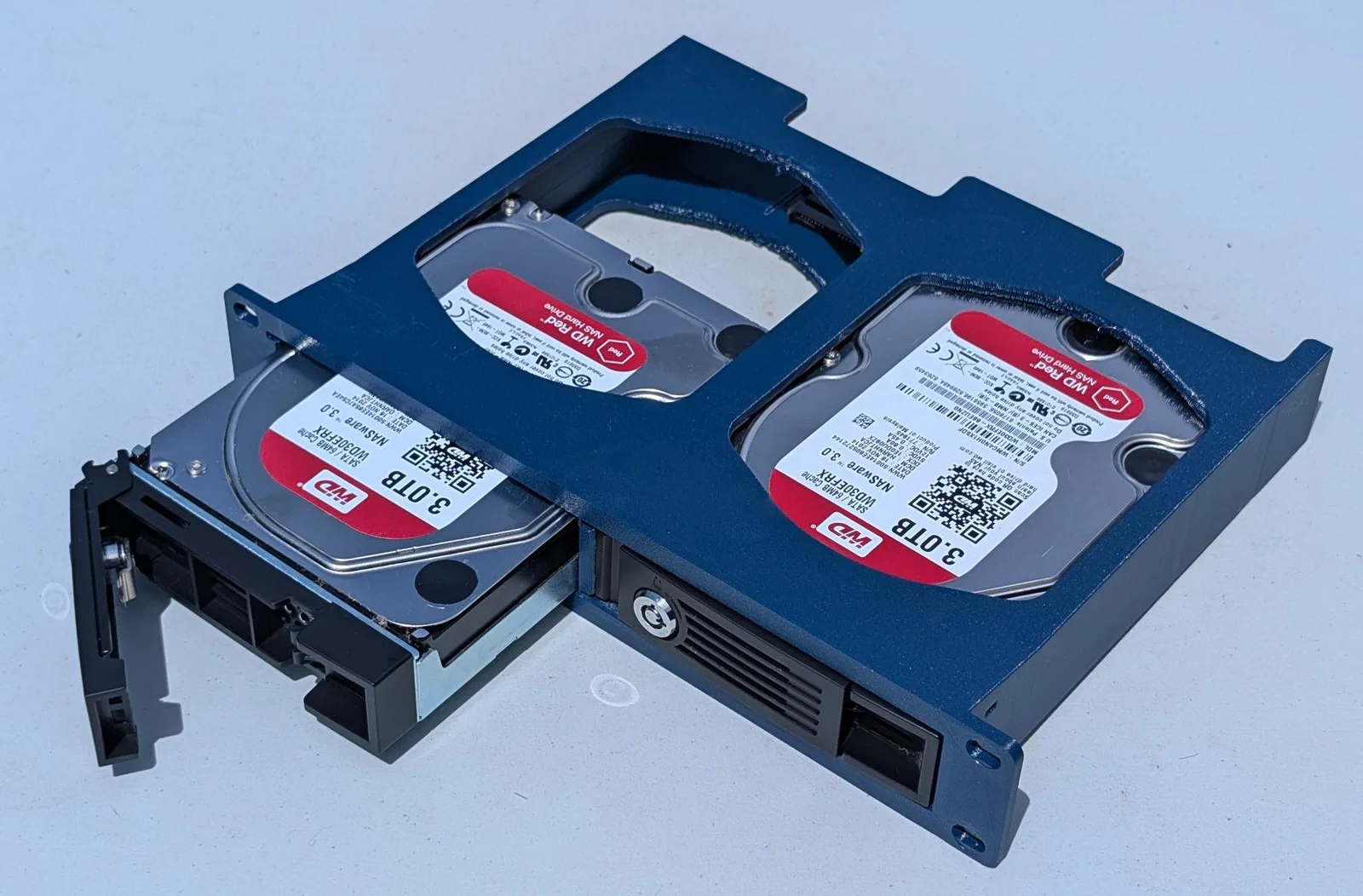

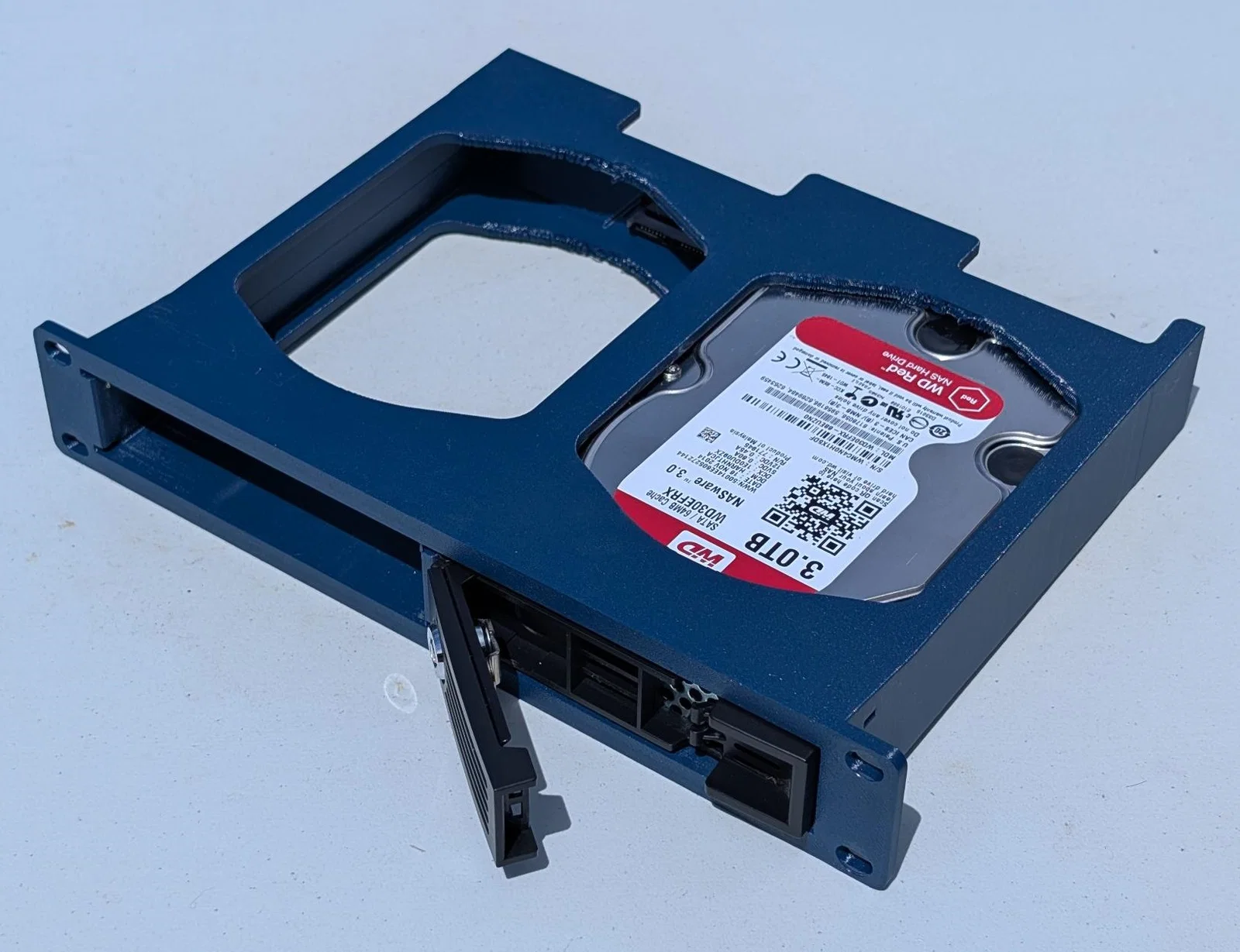

- 2x Khay ổ cứng QNAP 3.5" (của mình lấy từ máy TS-853 Pro)
