(4) Hệ thống hút bụi nam châm (Universal Quick-Change)

Đây là bộ phụ kiện Hút bụi Nam châm đa năng, cực kỳ tiện lợi cho các xưởng mộc nhỏ hoặc các khu vực làm việc chuyên dụng, nơi anh em cần dùng chung một vòi hút bụi cho nhiều loại máy khác nhau.

Thay vì cứ phải hì hục tháo lắp các khớp nối ma sát cứng ngắc mỗi khi đổi máy, bộ phụ kiện này cho phép anh em gắn kết các ống hút một cách chắc chắn nhờ nam châm neodymium tích hợp, và chỉ cần xoay nhẹ là có thể tách rời ngay lập tức.

Các tính năng nổi bật:

• Universal Quick Change: Chuyển đổi vòi hút bụi chính từ máy này sang máy khác chỉ trong vài giây.
• Yêu cầu phần cứng: Mỗi chi tiết cần (4) nam châm viên 10mm x 2mm.
• Tùy chọn đa dạng: Bao gồm cổng hút hình chữ nhật mở rộng, đế lắp nhanh tiêu chuẩn và đầu nối ren chuyên dụng.

Thông số kỹ thuật & Kích thước:

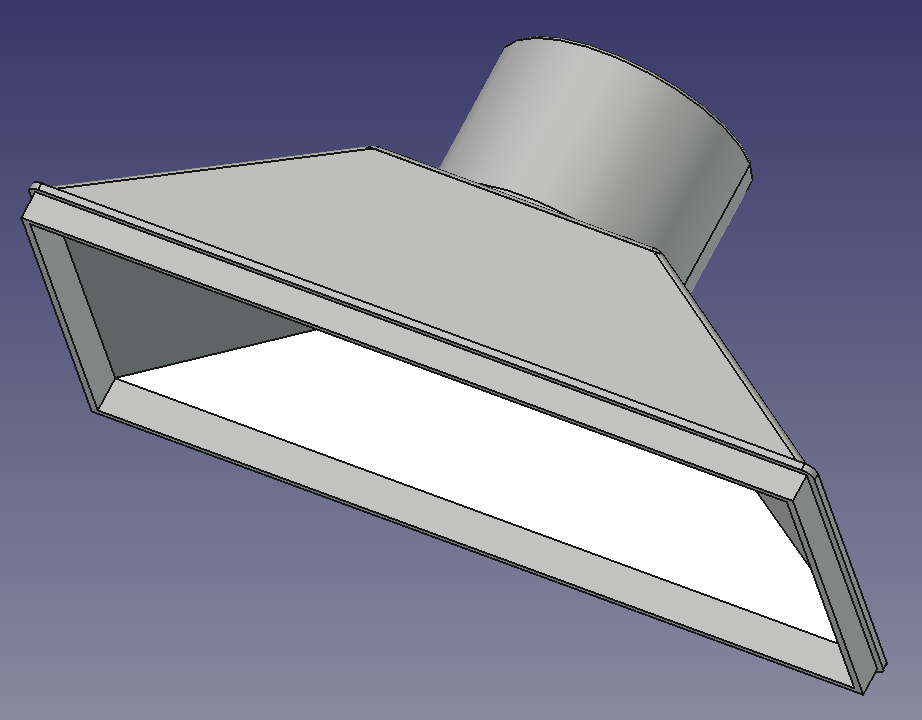

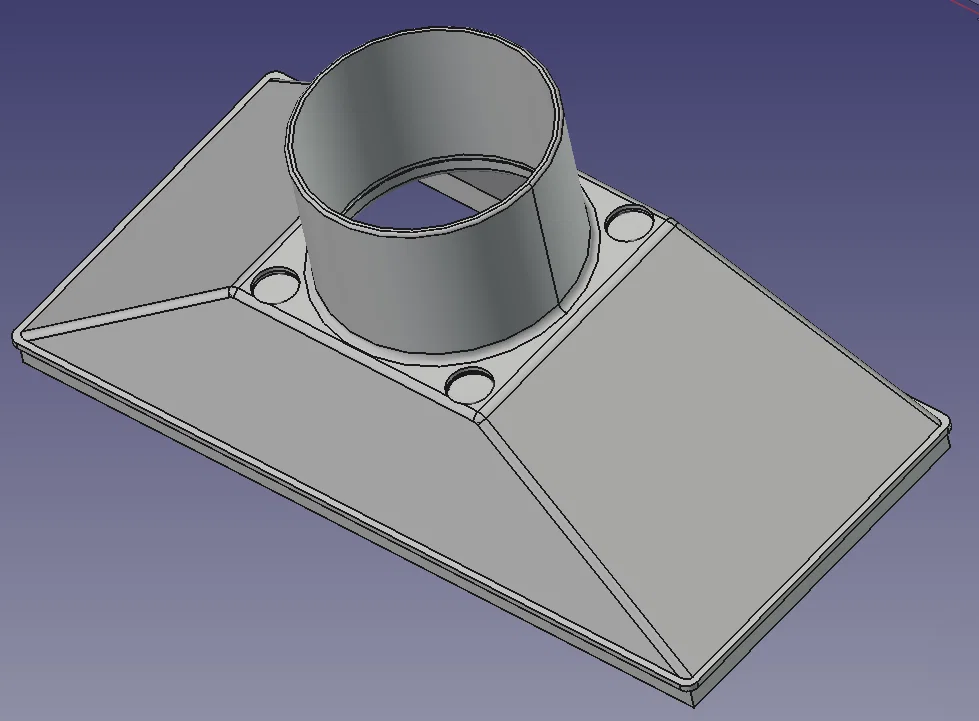

Cổng hút hình chữ nhật 2.25'': Thiết kế làm cổng hút ngoài cho bộ tách bụi, thùng lọc cyclone, hoặc các máy công cụ cụ thể.

• Kích thước cổng hút: 3.25" x 7"
• Kích thước ống: OD = 2.25", ID = 2.125"
• Chiều dài cổng & ống: 1.5" mỗi phần
• Chiều dài gờ lắp: 0.3125" (bao gồm cả điểm chặn)
• Tổng chiều dài: 3.3125"

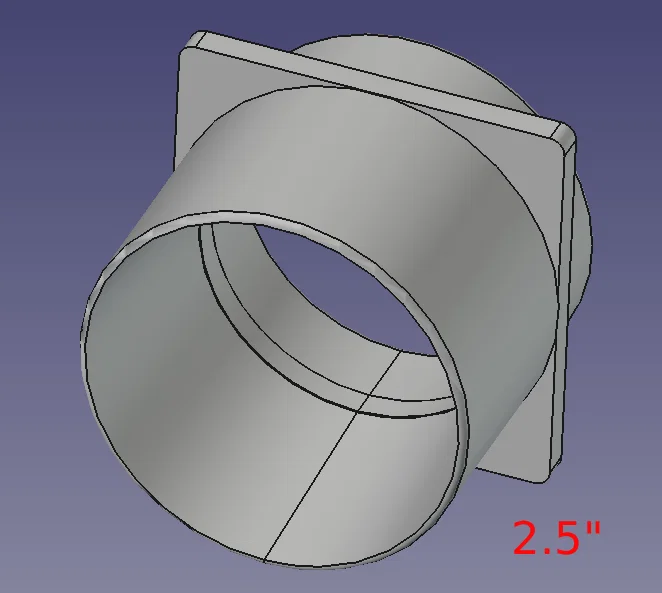

Đế nam châm 2.5'': Có mặt bích vuông 2.5" để gắn vào ống hút bụi tiêu chuẩn. Thiết kế trượt mượt mà lên đế tiếp nhận. Tương thích với cổng hút chữ nhật 2.25".

• OD: 2.5", ID: 2.395”, Độ dày đế: 0.1875", Chiều dài ống: 1.3125", Tổng chiều dài: 1.5"

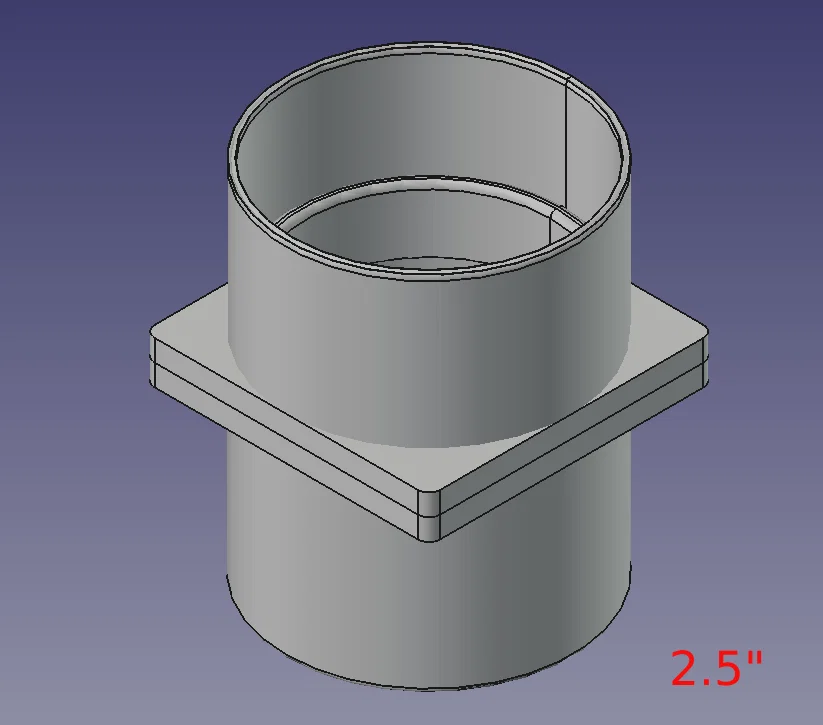

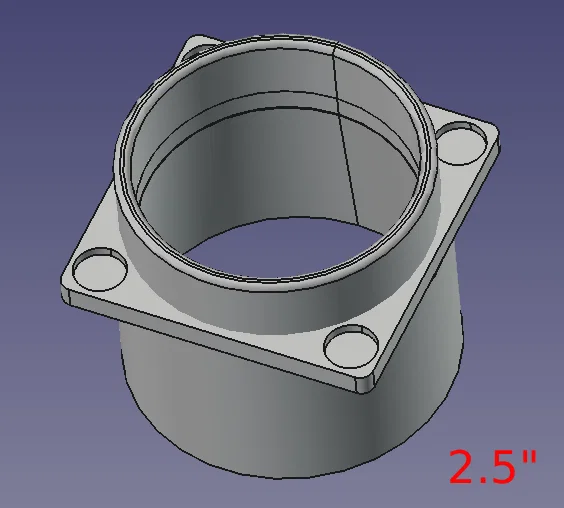

Đế tiếp nhận nam châm 2.5'': Gắn trực tiếp vào cổng hút bụi của máy hoặc lên hộp/chụp hút bụi tự chế.

• Phần trên: OD = 2.375", ID = 2.125", Chiều dài: 0.5625"
• Độ dày đế: 0.1875"
• Phần dưới: OD = 2.5", ID = 2.22" (thuôn về 2.125"), Chiều dài: 1.5", Tổng chiều dài: 2.25"

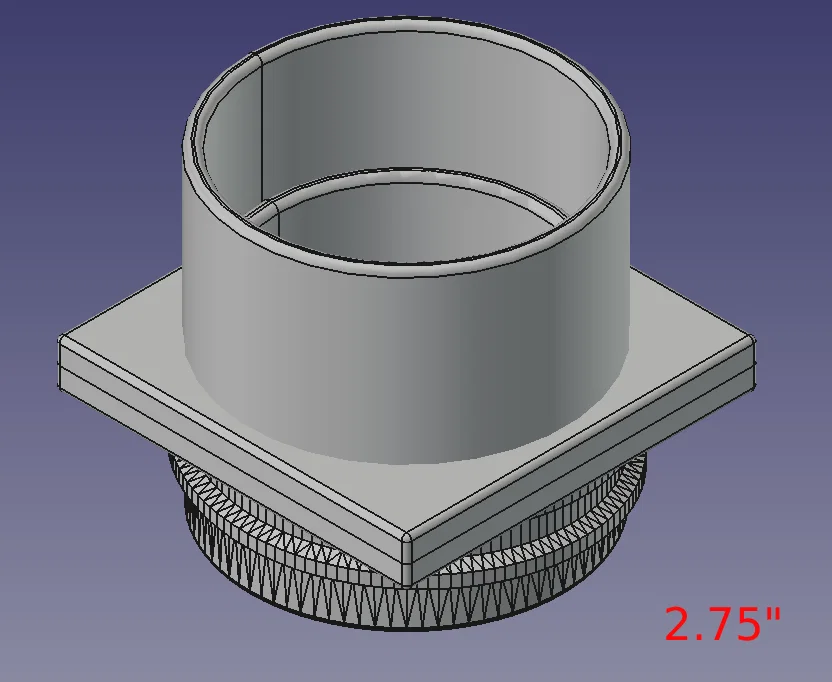

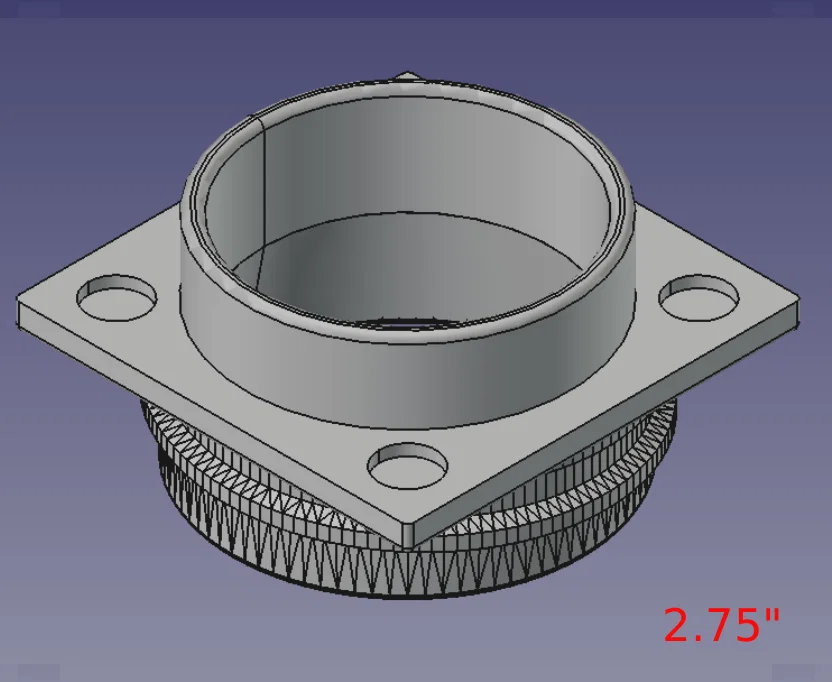

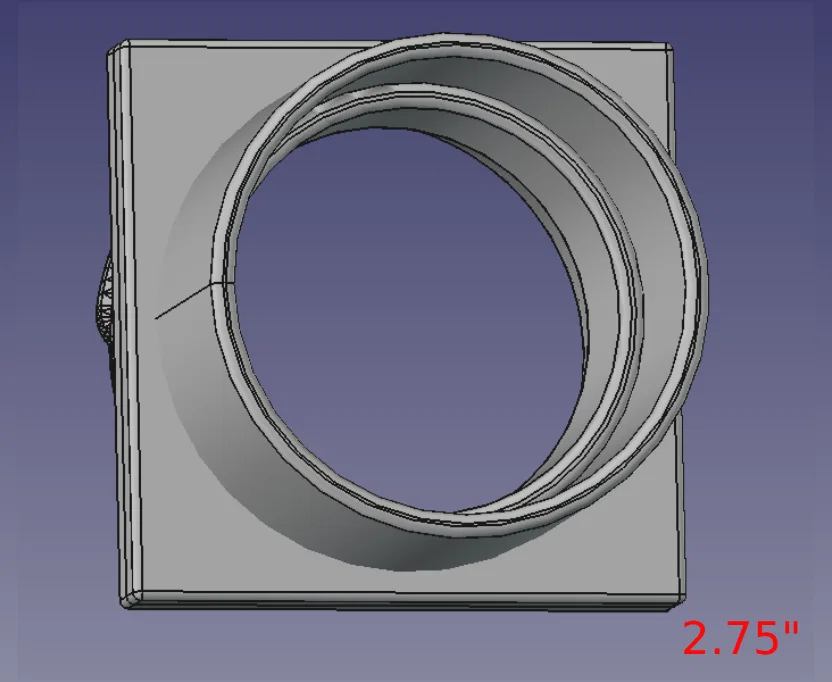

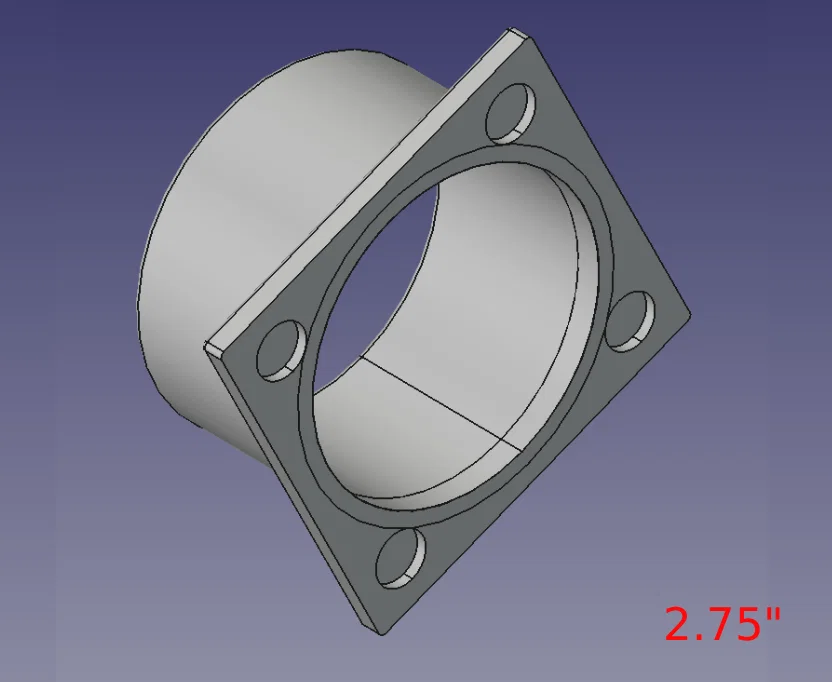

Bộ đế ren nam châm 2.75'': Tương tự hệ thống 2.5" nhưng kích thước lớn hơn cho các nhu cầu tải nặng.

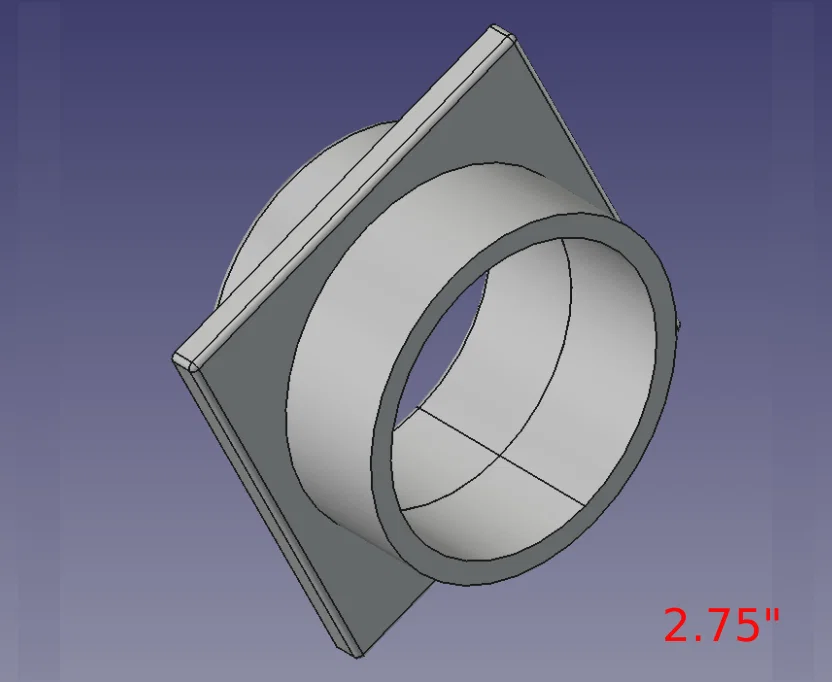

• Đế trượt: OD = 2.48", ID = 2.252”, Chiều dài ống: 1.3125", Độ dày đế: 0.1875", Tổng chiều cao: 1.5"

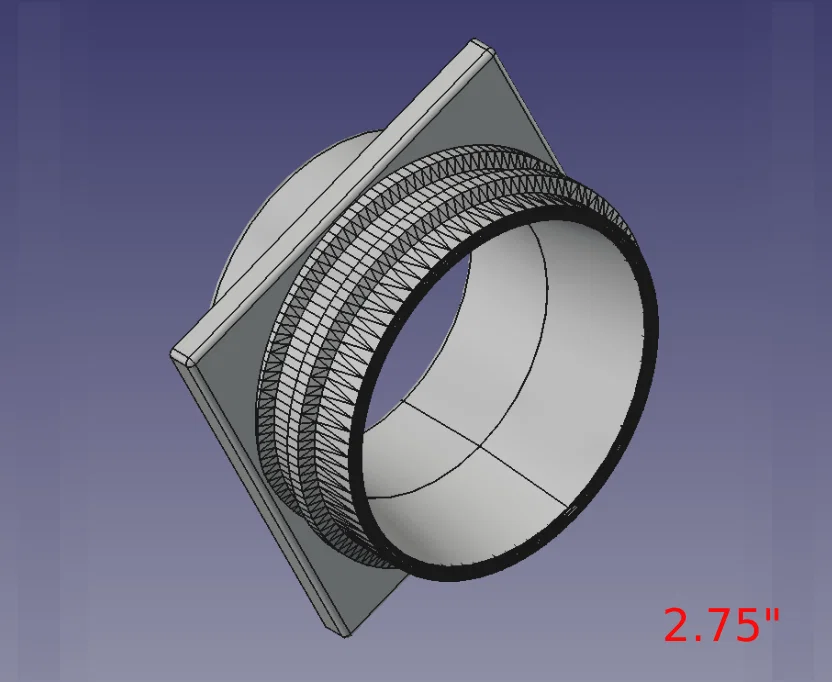

• Đầu nối ren: OD phần trên = 2.44", ID = 2", Chiều dài: 0.5625", OD ren = 2.65", ID = 1.44", Tổng chiều dài: 1.5"
• Đầu tiếp nhận trượt: Giống phiên bản ren nhưng thành trơn, không có gờ thuôn bên trong.

Lưu ý khi in:

• Chất liệu: Khuyên dùng PETG hoặc ABS để đảm bảo độ bền và chịu va đập trong môi trường xưởng.
• Độ cao lớp in (Layer Height): 0.15-0.2mm
• Độ đặc (Infill): 50-100% (Infill cao giúp sản phẩm có trọng lượng, tạo cảm giác hút nam châm đầm và chắc chắn hơn).
• Support: Có.

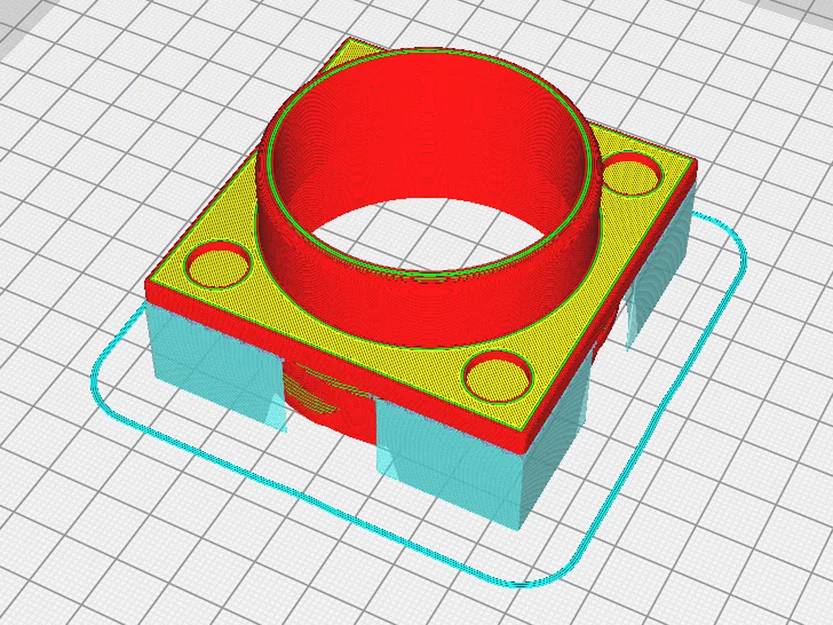

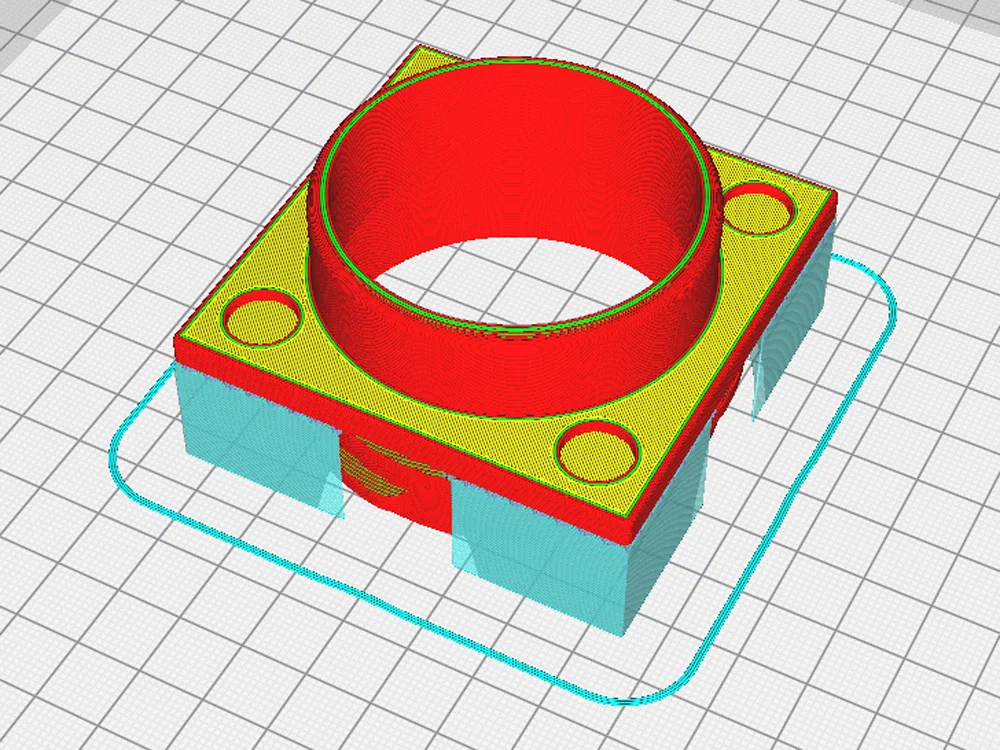

Mẹo hỗ trợ đầu ren: Tôi đã bao gồm một file STL bổ sung làm support tùy chỉnh cho phần đế ren. Khi dùng, hãy bỏ cài đặt "tách rời model" trong slicer và căn chỉnh cho khớp hoàn hảo.

Cảnh báo cực quan trọng khi lắp nam châm:

Quan trọng: Phải kiểm tra cực nam châm trước khi dán để đảm bảo chúng hút nhau thay vì đẩy nhau!

Mẹo đơn giản nhất:

1. Xếp chồng 4 viên nam châm để đảm bảo cùng chiều.
2. Dán vào chi tiết đầu tiên.
3. Để 4 viên nam châm mới tự hít vào phần đã dán.
4. Dùng bút đánh dấu mặt ngoài của 4 viên nam châm này.
5. Đẩy trực tiếp vào các lỗ của chi tiết đối diện, sao cho mặt đã đánh dấu úp xuống dưới lỗ.
