Tay nắm ngăn kéo dạng ren (Thiết kế hai mảnh)

Đây là mẫu tay nắm ngăn kéo âm gồm hai mảnh, được thiết kế với vẻ ngoài hiện đại, tinh tế, rất hợp để dùng cho bàn làm việc, tủ kệ hoặc các thùng đồ trong xưởng.

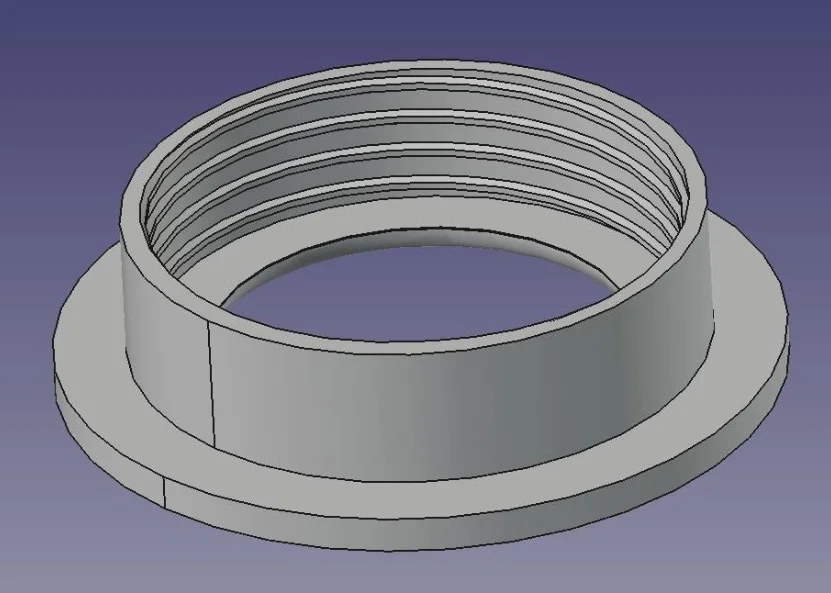

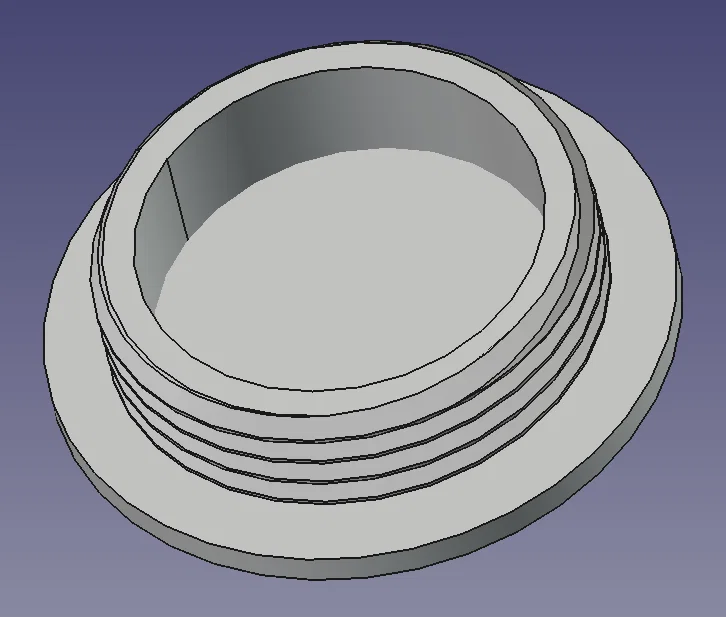

Thiết kế dạng ren cho phép phần chén bên trong và tay nắm bên ngoài vặn trực tiếp vào nhau từ hai mặt của tấm ván, giúp kẹp chặt vào vật liệu mà không cần dùng keo, không cần bắt vít hay bất kỳ phụ kiện phần cứng nào khác!

Tùy chọn độ dày vật liệu: Mình có cung cấp các file riêng biệt để phù hợp cho gỗ dày 0.5" (12.7mm) và 0.75" (19mm).

Kích thước & Thông số kỹ thuật

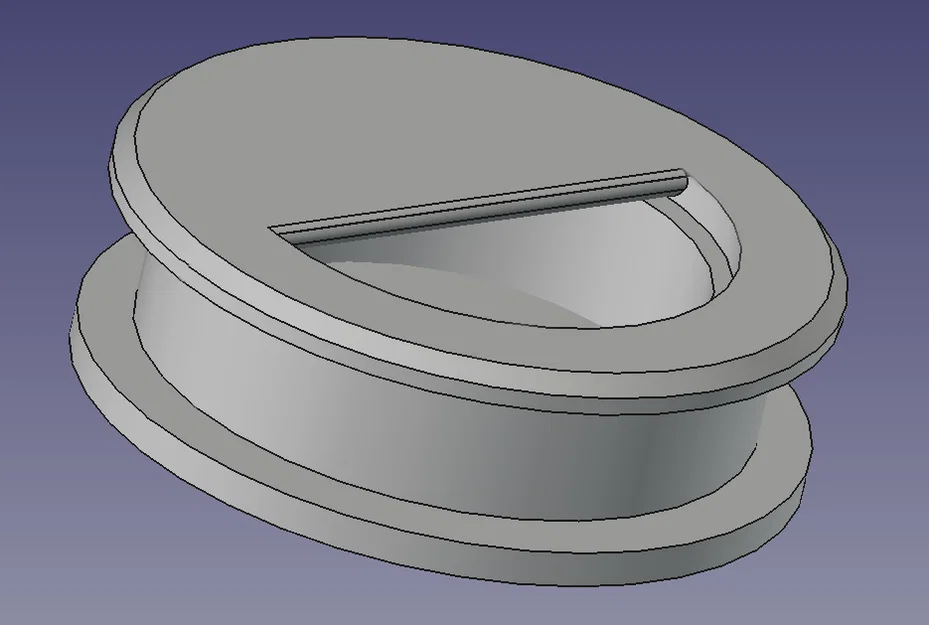

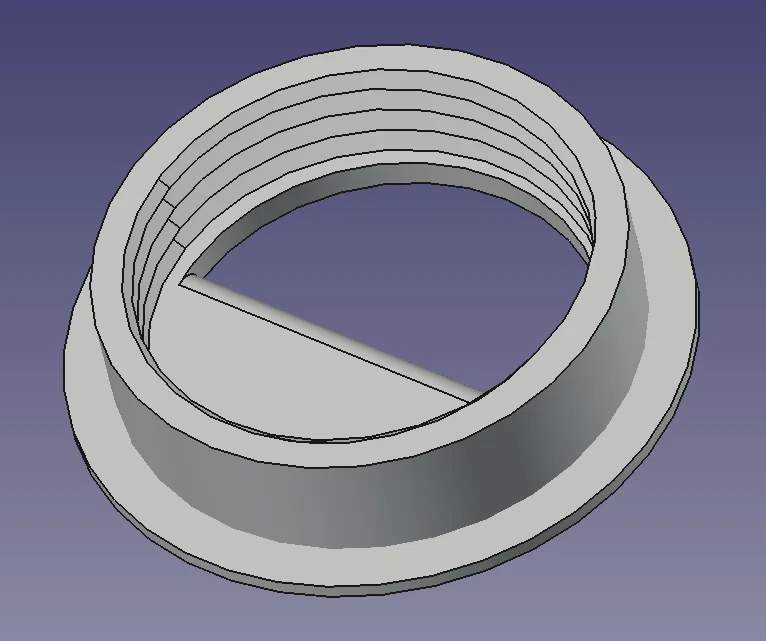

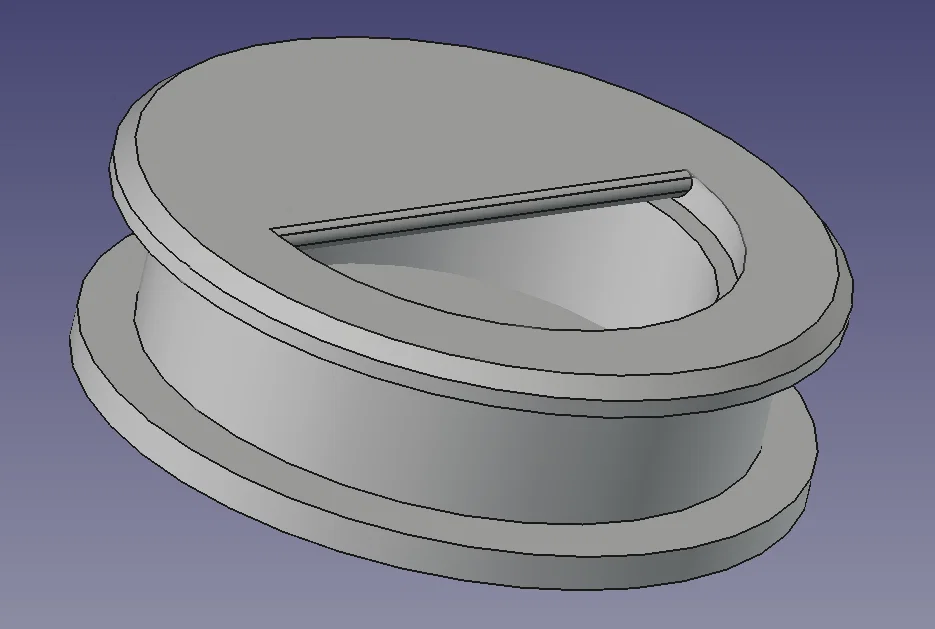

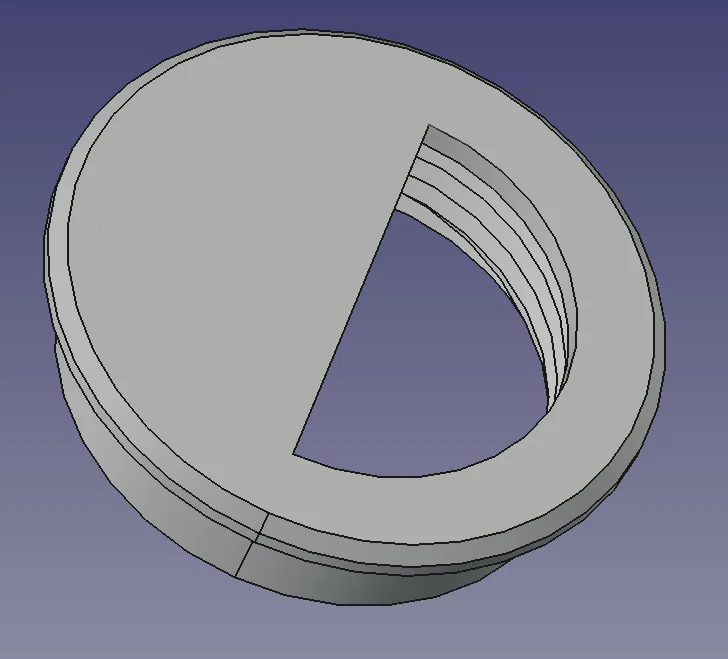

Loại âm (Flush Type - Lòng kín)

• Đường kính lỗ khoan: 2.125"
• Mặt ốp: Đường kính 2.5" / Độ dày 0.125"
• Bán kính khoang ngón tay: 0.875"
• Độ sâu: 0.5" hoặc 0.75"

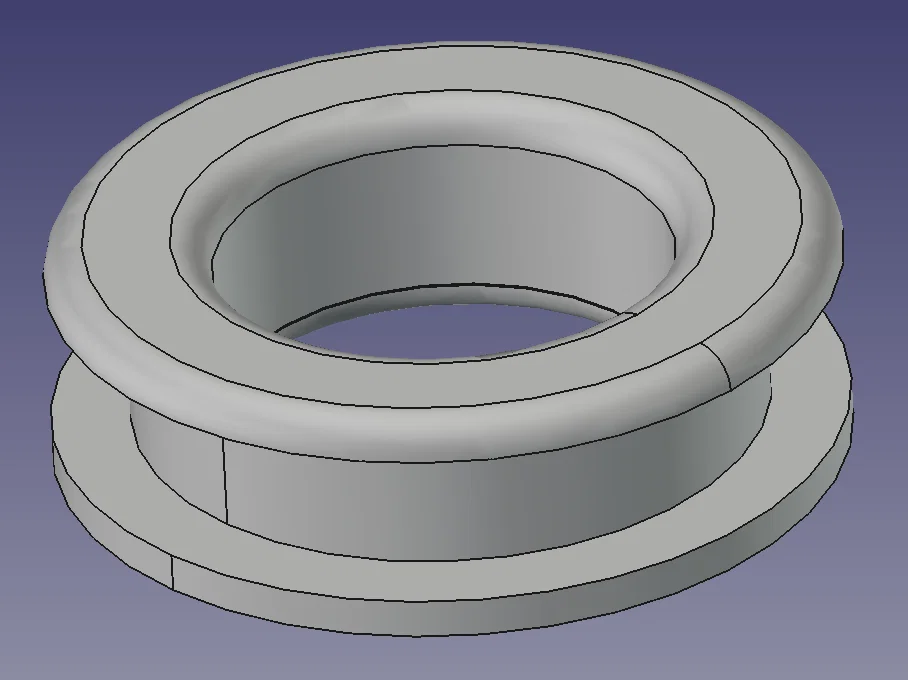

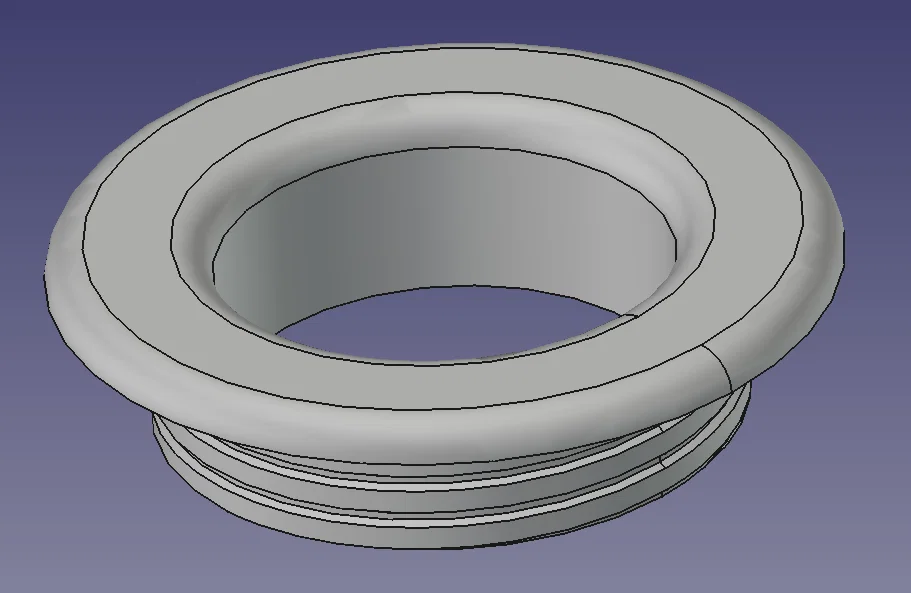

Loại thông suốt (Thru Type - Lòng hở)

• Đường kính lỗ khoan: 1.875"
• Mặt ốp: Đường kính 2.5" / Độ dày 0.125"
• Đường kính lỗ xỏ ngón: 1.4518"
• Độ sâu: 0.5" hoặc 0.75"

Thiết lập in ấn

Vì các tay nắm này có phần ren in 3D khá lớn và cần độ chính xác, bạn nên tối ưu hóa cài đặt in để đảm bảo lắp ráp trơn tru và bền bỉ.

• Chất liệu: PLA, PETG, hoặc ABS
• Độ dày lớp in (Layer Height): 0.16mm hoặc 0.20mm (lớp in thấp giúp ren đứng khớp với nhau mượt hơn)
• Số lớp tường (Wall Perimeters): 3 hoặc 4 (đảm bảo trụ ren chắc chắn)
• Độ đặc (Infill): 15% - 20% (dạng Gyroid hoặc Grid)
• Support: Không cần thiết

Hướng dẫn lắp ráp

1. Khoan lỗ: Khoan một lỗ thẳng xuyên qua mặt trước ngăn kéo (2.125" cho loại Flush, hoặc 1.875" cho loại Thru).
2. Chuẩn bị bề mặt: Chà nhám nhẹ để loại bỏ xơ gỗ hoặc dăm gỗ quanh mép lỗ.
3. Lắp mặt trước: Đưa phần bên ngoài vào lỗ từ phía trước ngăn kéo.
4. Lắp mặt sau: Vặn phần chén bên trong vào từ phía sau.
5. Siết chặt: Vặn hai mảnh bằng tay cho đến khi phần mặt ốp ép chặt vào hai mặt gỗ.

Mẹo: Nếu cảm thấy ren hơi chặt khi lắp lần đầu, bạn hãy vặn ra vặn vào vài lần để loại bỏ các phần nhựa thừa do in ấn, giúp ren chạy trơn tru hơn.

Yêu cầu tùy chỉnh

Mình dự định sẽ mở rộng bộ sưu tập này thêm trong tương lai với nhiều kích thước lỗ phổ biến hơn. Nếu bạn cần kích thước độ dày gỗ hoặc đường kính lỗ khác, đừng ngần ngại để lại bình luận phía dưới, mình sẽ cố gắng cập nhật file cho bạn.
