Case bảo vệ dạng rack 10 inch (Parametric)

Giới thiệu

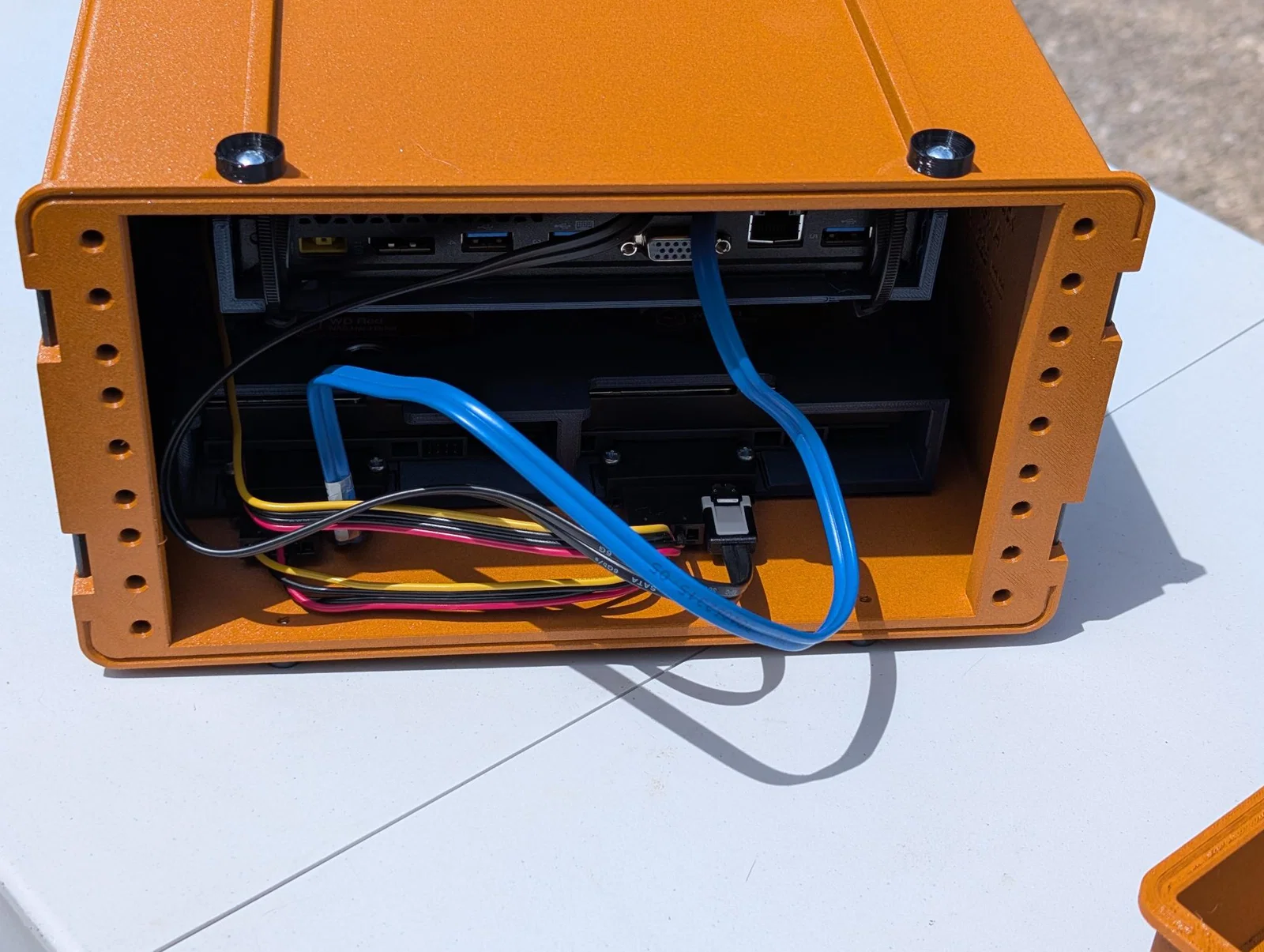

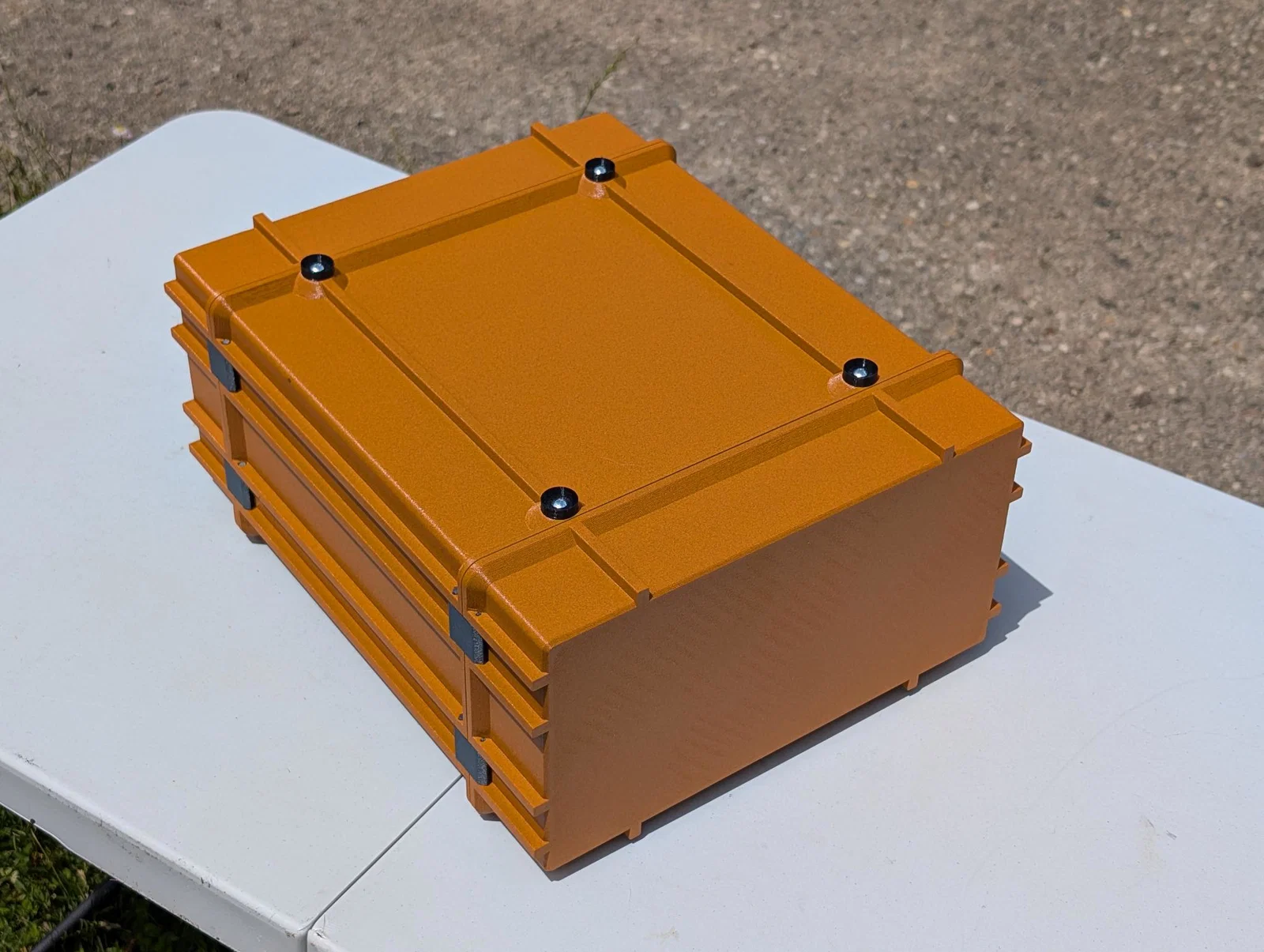

Bạn đang có vài thiết bị mạng chuẩn 10" và muốn di chuyển chúng mà vẫn đảm bảo được một chút bảo vệ? Vậy thì đây chính là mô hình dành cho bạn. Cái rack này hoạt động gần giống như case Gator hay SKB, nhưng có thể in 3D được (tất nhiên là không bền bằng). Nếu bạn in các rack có cùng độ sâu, chúng có thể chồng lên nhau rất gọn gàng.

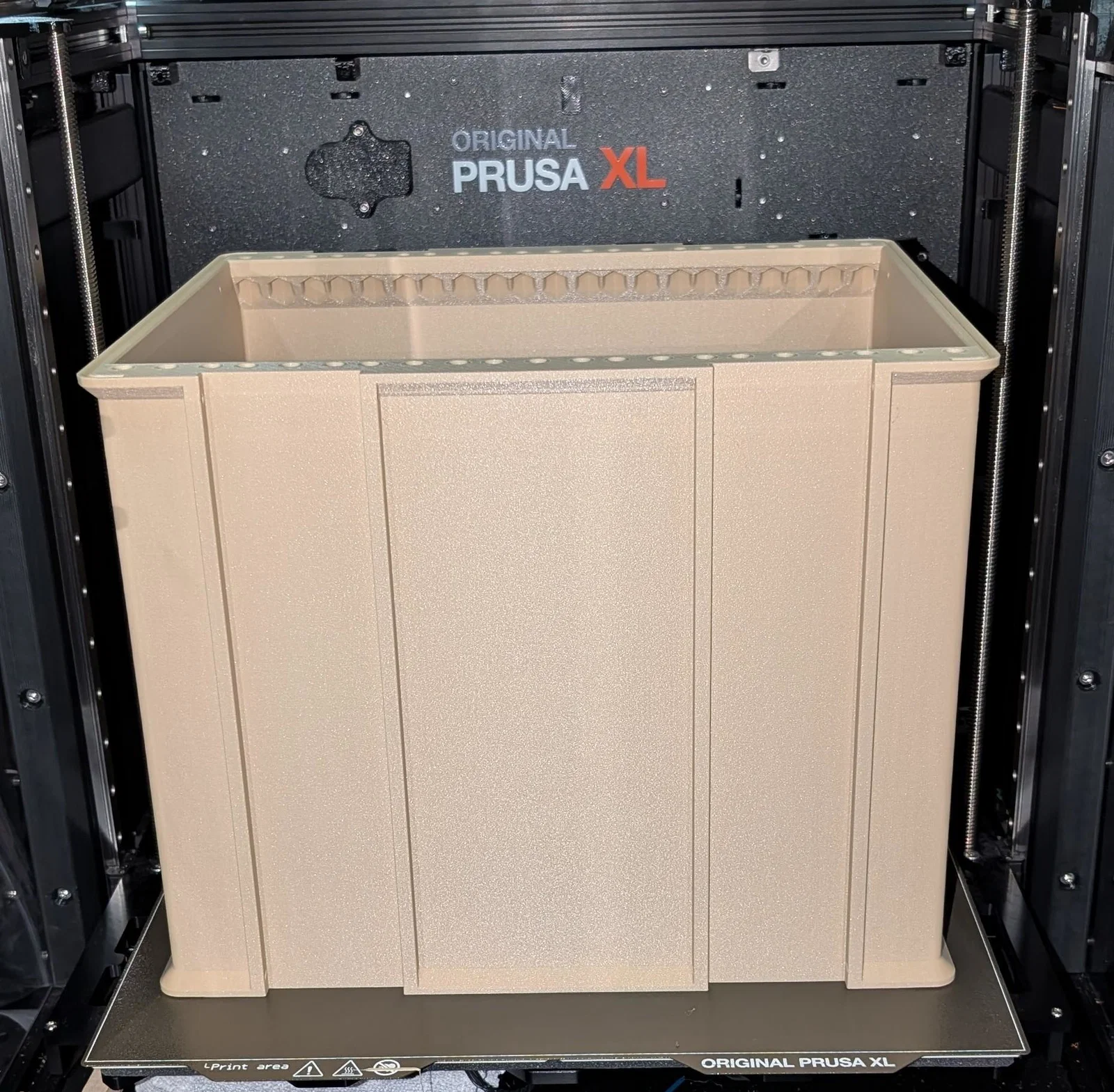

Tôi đã tải lên các file 3mf cho kích thước từ 3U đến 7U với độ sâu 225mm. Nếu bạn cần kích thước khác mà không dùng Fusion 360, cứ nhắn cho tôi, tôi sẽ tải lên giúp. 7U là kích thước lớn nhất mà Prusa XL có thể in được.

Mô hình này khá tốn vật liệu, dễ dàng ngốn hết 2kg nhựa. In một case 7U/225mm mất khoảng 1kg nhựa, cộng thêm gần hết một cuộn nữa cho phần nắp. Có những cách rẻ hơn để làm rack cho lab, nhưng vì tôi muốn kiểu dáng "transit case" nên đây là kết quả cuối cùng.

Linh kiện cần thiết

Bạn sẽ cần chuẩn bị một số phụ kiện để hoàn thiện dự án này:

• 8 ốc M3x8mm để cố định chân đế vào thân case.
• Đai ốc #10-32 để lắp vào thanh ray rack.

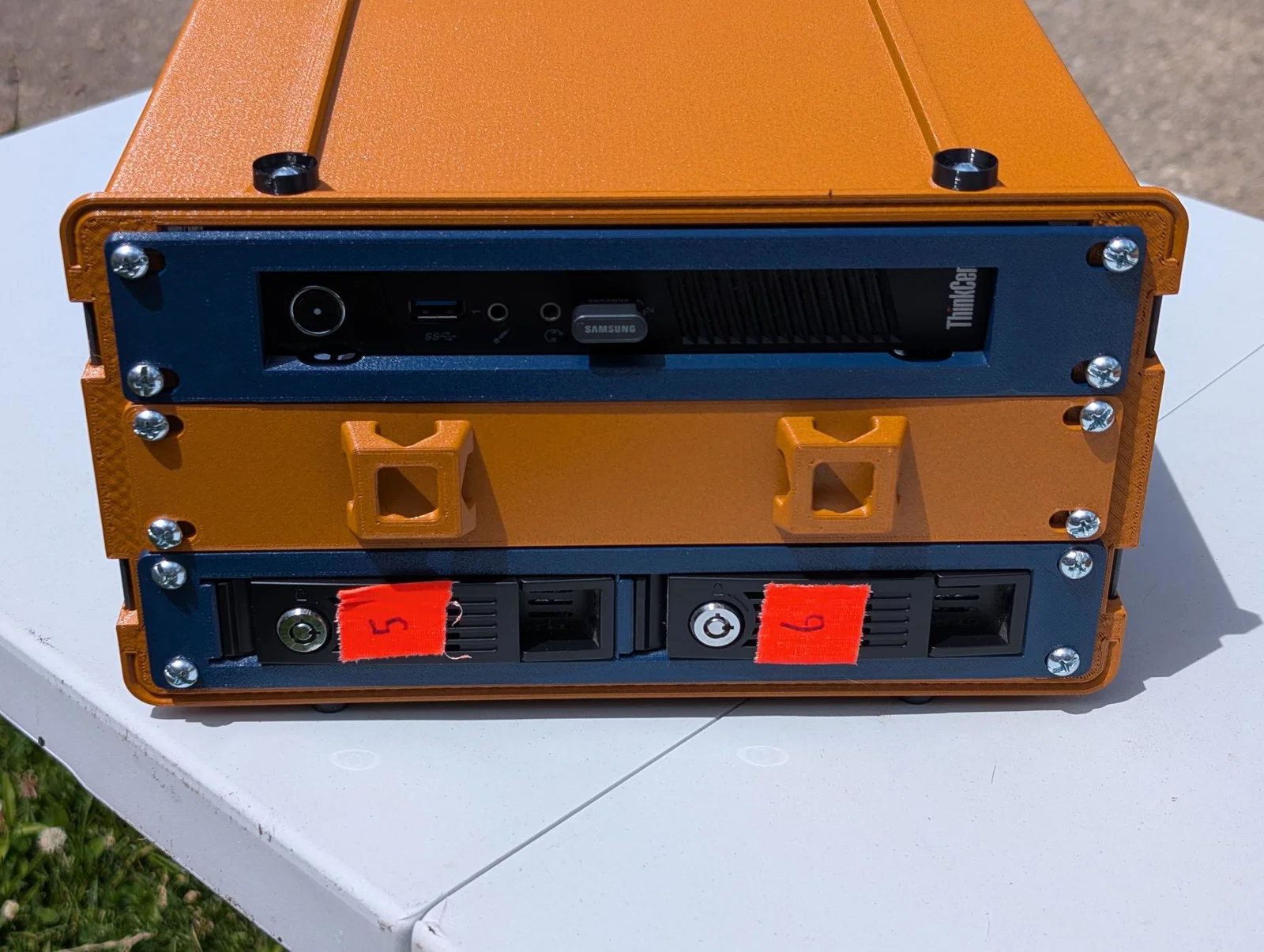

• Ốc vít #10-32 3/4" để gắn thiết bị vào rack.
• Một chút đoạn nhựa thừa để làm chốt gài cho nắp case.

Bộ phận và thiết lập in

Khi xuất từ Fusion 360, mô hình khá phức tạp để in trực tiếp. Các file 3mf tôi kèm theo đã được sắp xếp tối ưu kèm thiết lập khuyên dùng.

Các chi tiết này đạt kết quả tốt nhất khi in bằng vật liệu gia cường GF hoặc CF. Tôi đã dùng PETG GF và PETG CF và cho kết quả rất ổn. Các bản in này dễ bị cong vênh (warp), nên nhựa thường có lẽ không ổn lắm. Tôi chưa thử với CF/GF + ASA/ABS/PC/PA/PPA nhưng tôi đoán là chúng sẽ rất bền.

Trừ khi có lưu ý khác, tôi khuyên dùng 5 lớp đáy/đỉnh + 3 đường perimeter, 15% infill tùy chọn (tôi hay dùng rectilinear). Bạn có thể tăng số perimeter nhưng 3 lớp là đủ mà không tốn nhựa quá mức. Không cần dùng support cho bất kỳ chi tiết nào.

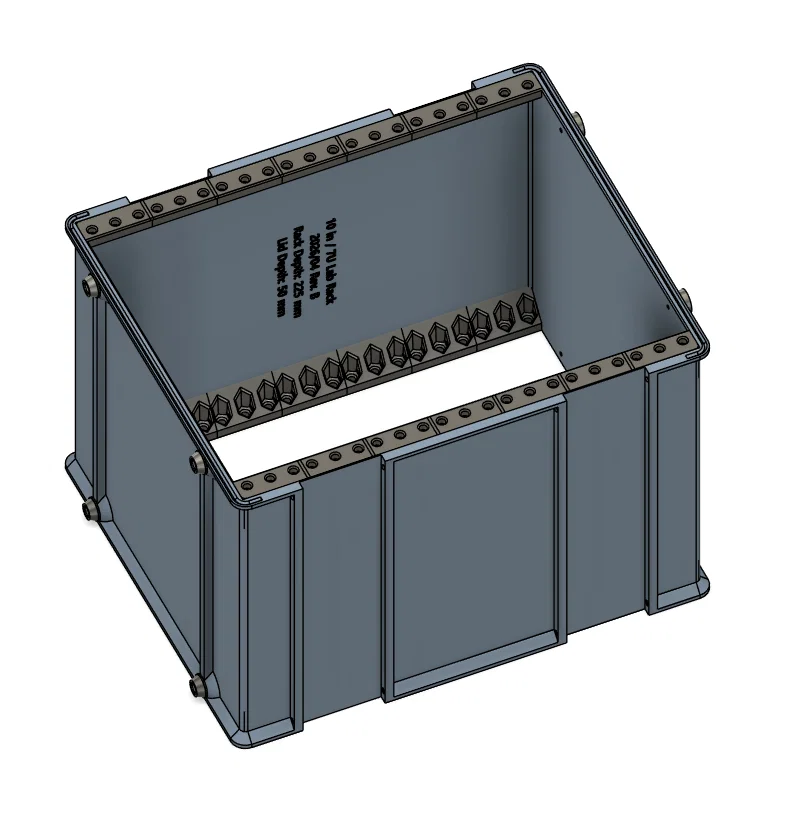

• Case/U Hole/InfillModifier: Được in thành một khối. Đây là thân chính của case.

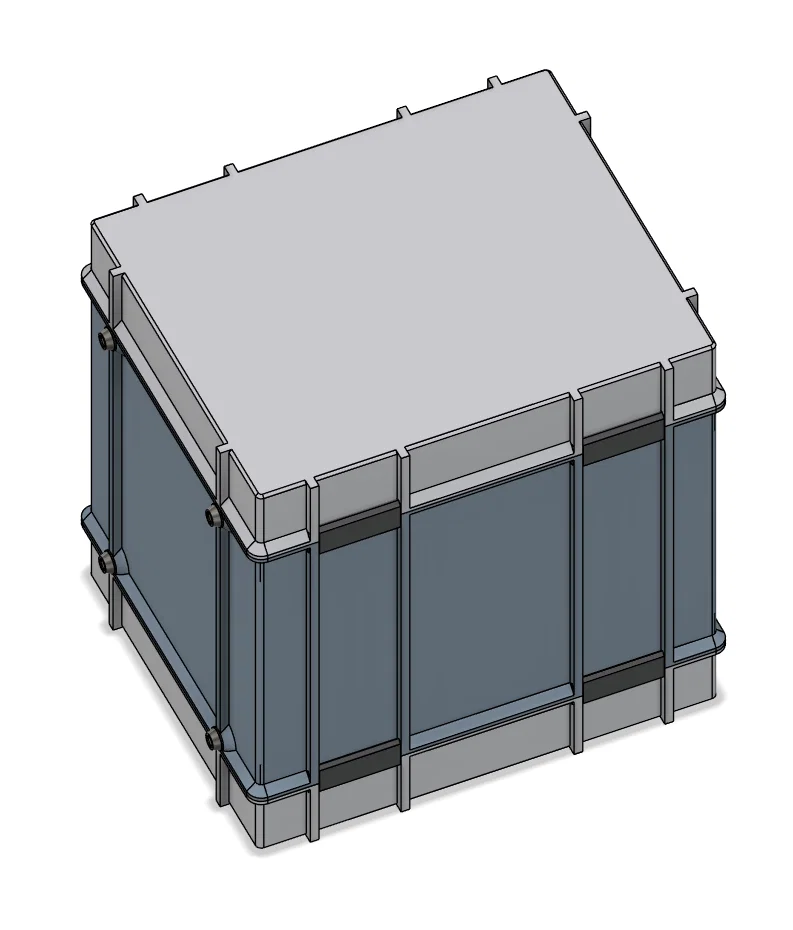

• FrontLid/Backlid: Hai cái này giống hệt nhau, bạn có thể in một mẫu hai lần.
• Pin# & Clasp#: Bạn cần in 8 cái mỗi loại. Hãy in với 8 lớp perimeter để đảm bảo độ cứng.
• TPU Foot & TPU FootCup: In bằng TPU hoặc PEBA. Dùng loại TPU cứng là được, không cần quá mềm.

Lắp ráp

Các chốt và khóa rất dễ hiểu. Khi lắp đai ốc vào ray lần đầu, nó sẽ hơi khít vì là kiểu lắp ép. Khi đai ốc đã vào đúng vị trí, nó sẽ được giữ chặt bởi nhựa và không bị rơi ra.

Thông tin tham số

Mô hình tham số này giúp bạn tạo ra các transit case với kích thước tùy ý cho thiết bị rack 10". Các thông số có thể tùy chỉnh gồm:

• LidDepth: Độ sâu bên trong nắp case.
• U_Count: Tổng chiều cao bên trong của rack.
• RackDepth: Độ sâu gắn thiết bị.
• RackWidth: Chiều rộng rack. 10" là chuẩn nhất. Tôi không khuyến khích dùng cho chuẩn 19" vì thiết kế này không đủ độ cứng.

Nguồn gốc

Mô hình này được phối lại từ tác phẩm của @Tommegg_1028157 và @TheSameNameTwice.
