Bộ giá đỡ ống nghiệm mẫu Hexpansion

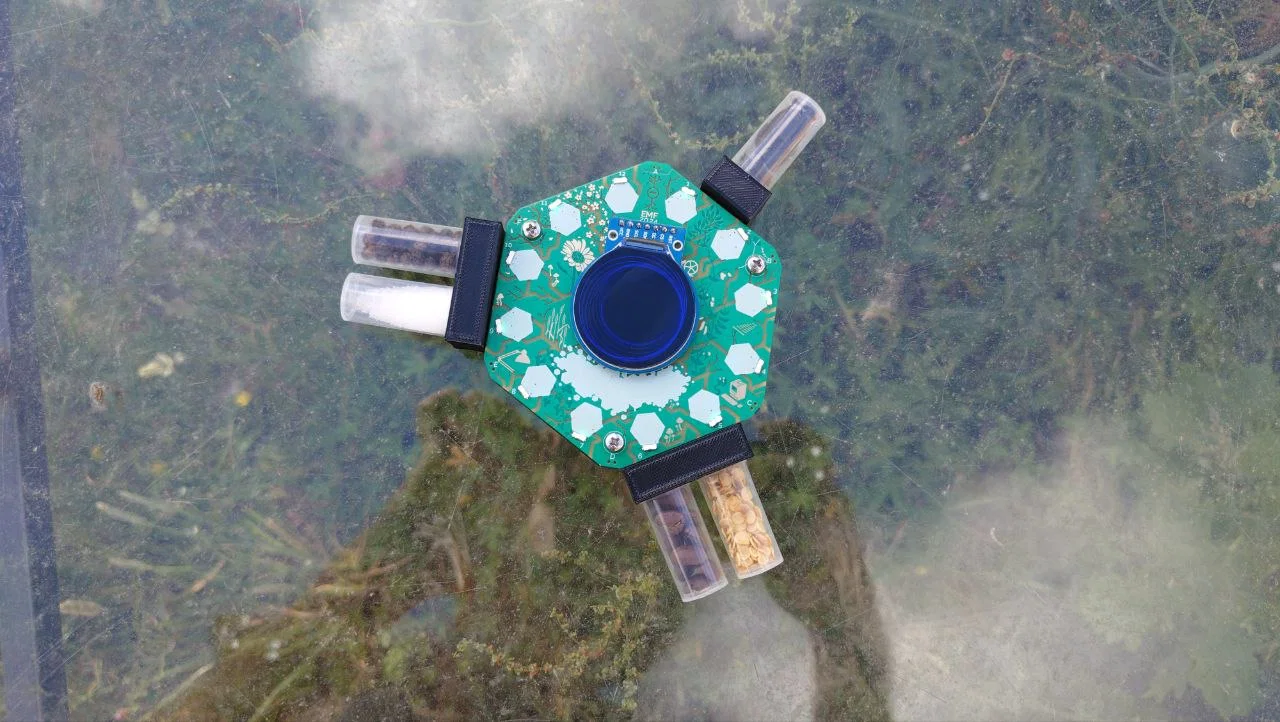

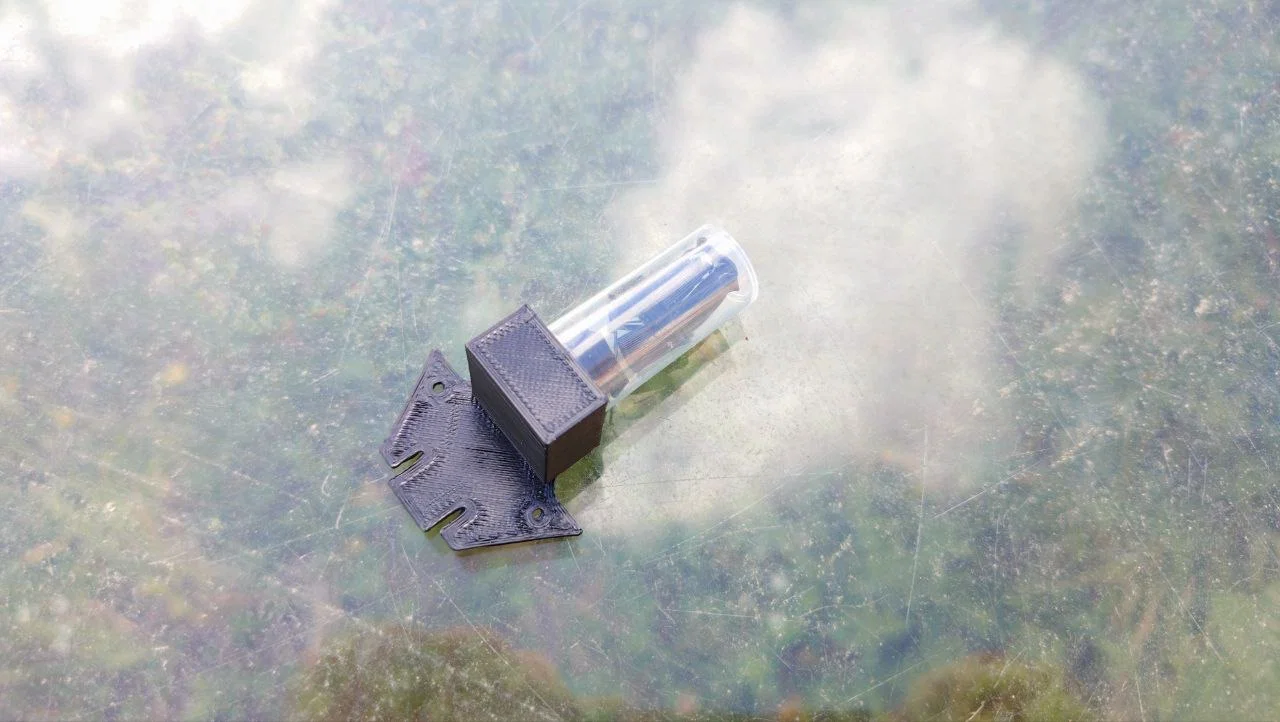

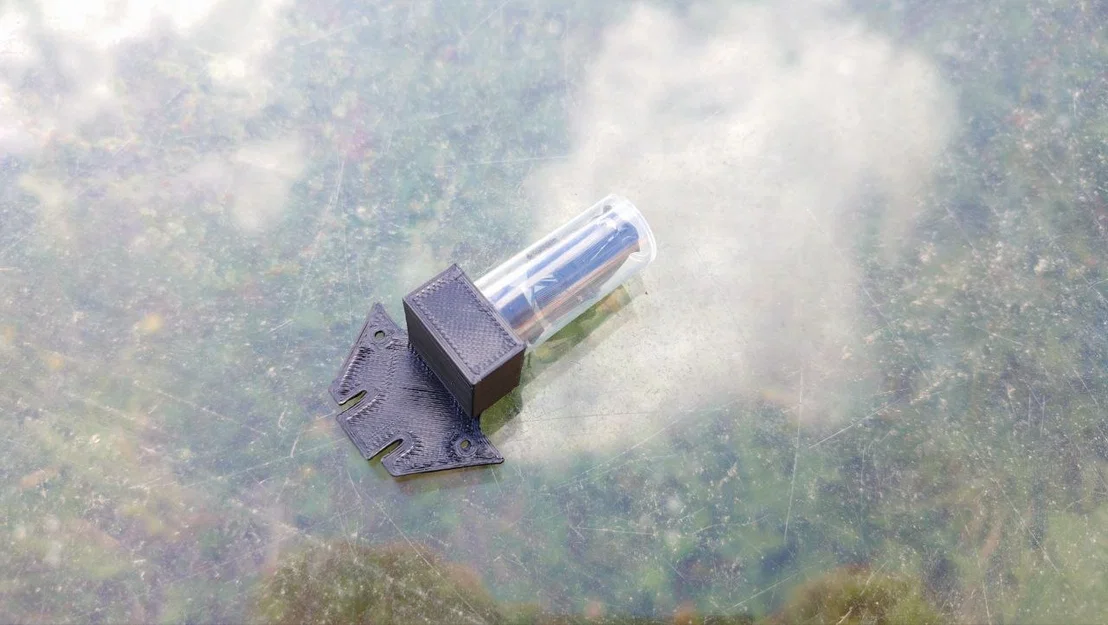

Bộ chuyển đổi (adaptor) từ ống nghiệm nhựa 5ml loại rẻ tiền sang đầu kết nối hexpansion cho badge EMF Tildagon. Rất thích hợp để trưng bày các món đồ nhỏ xinh thú vị! Bạn cứ tìm kiếm từ khóa "5ml plastic tube" trên các trang mua sắm trực tuyến, nhớ chọn loại có nắp nhựa trắng mờ nhé.

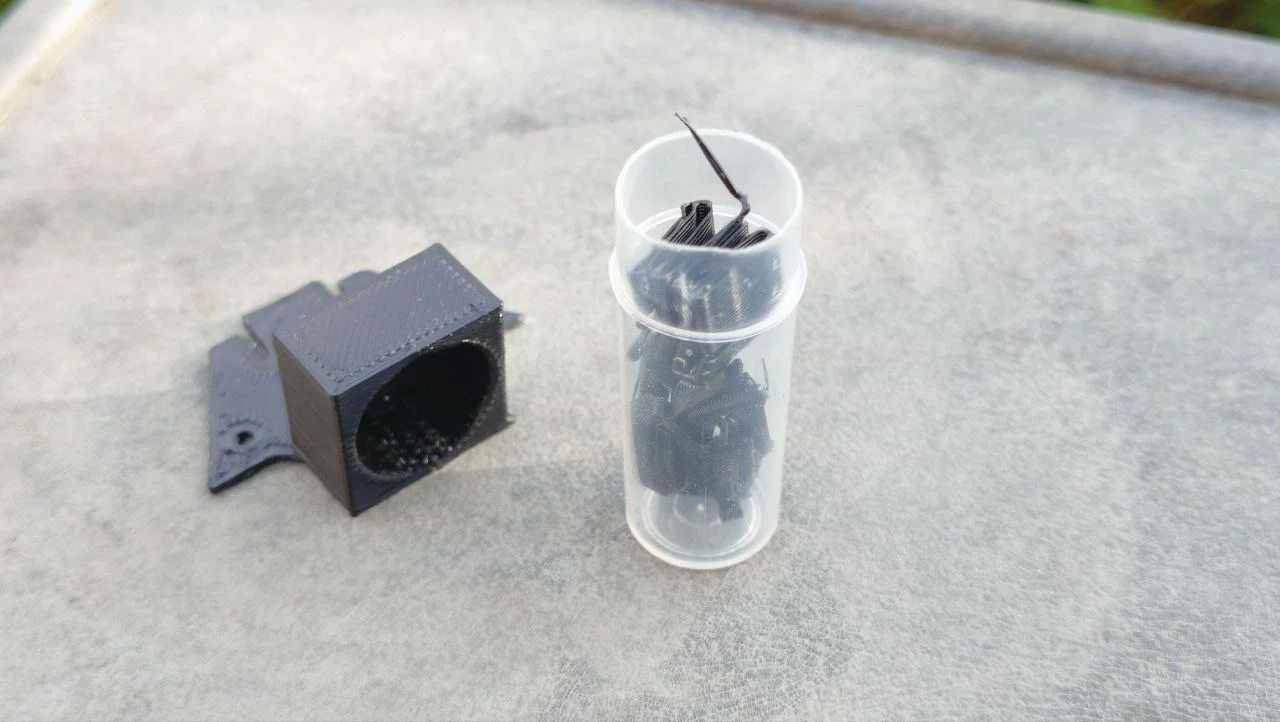

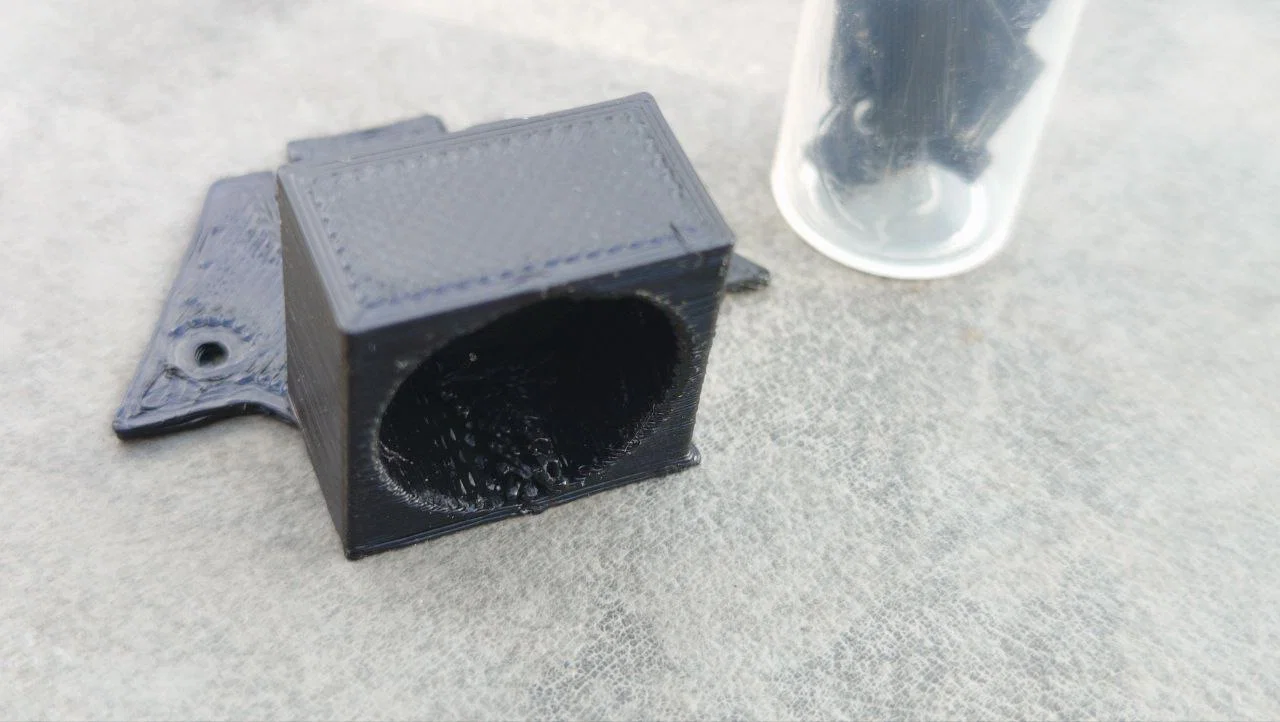

In bằng PLA và cần có support. Bạn có thể điều chỉnh độ giữ chặt bằng cách để lại một ít vật liệu support ở dưới đáy lỗ như hình minh họa. Nếu định mang theo đồ nặng, chất lỏng hoặc những món dễ thất lạc gây phiền phức, bạn nên dùng keo dán cố định ống để an toàn hơn. Hãy nhớ cài đặt Z offset chuẩn xác hoặc sẵn sàng cắt tỉa nhẹ để khớp nối vừa vặn.

Những thứ hay ho nên mang theo:

• Hạt cà phê
• Hạt giống
• Linh kiện điện tử nhỏ
• Cây tí hon
• Đồ phát sáng trong đêm
• Ốc vít (được cộng điểm nếu dùng vít M2 để gắn thêm các hexpansion khác)

Những thứ cần cẩn thận khi mang theo:

• Đồ ăn, nhất là loại ướt. Bản in 3D thường không đảm bảo an toàn thực phẩm.
• Chất lỏng, khớp nối in 3D không kín nước đâu. Nếu muốn thử, mình khuyên bạn nên dùng keo dán kín lại.
• Vật liệu phóng xạ, tốt nhất đừng lặp lại sự cố "nguồn phóng xạ mồ côi" năm 2024 nha.

Các hạn chế đã biết:

• Hai giá đỡ đôi đặt cạnh nhau có thể làm việc nhấn nút ở giữa hơi khó khăn một chút.
• Một vài cạnh có thể cần bo tròn (fillet) để nhìn đẹp hơn.
• Cách dùng vật liệu support để giữ ống hiện tại hoạt động ổn nhưng cảm giác hơi "thủ công".
• Cổng USB và nút nguồn có thể bị che khuất một phần.
• Thiết kế này không sử dụng lại nắp gốc của ống. Điều này giúp gói gọn hơn và tận dụng được các ống không nắp mình đang có sẵn (mình đặt mua ống đựng mực mẫu mà mấy cái nắp bị hỏng). Tuy nhiên, một thiết kế giữ được nắp gốc trong lỗ lớn hơn bằng keo hoặc lắp khít có thể cho khả năng chống nước tốt hơn và giữ ống chắc chắn hơn.

File FreeCAD đã được đính kèm để bạn tha hồ tùy chỉnh, dù là hơi thô một chút.

Thông số kỹ thuật của Tildagon hexpansion tại đây: https://tildagon.badge.emfcamp.org/hexpansions/creating-hexpansions/

Chúc các bạn vui vẻ!
