Multi Run - Hệ thống đường chạy bi dạng mô-đun cho Multiboard

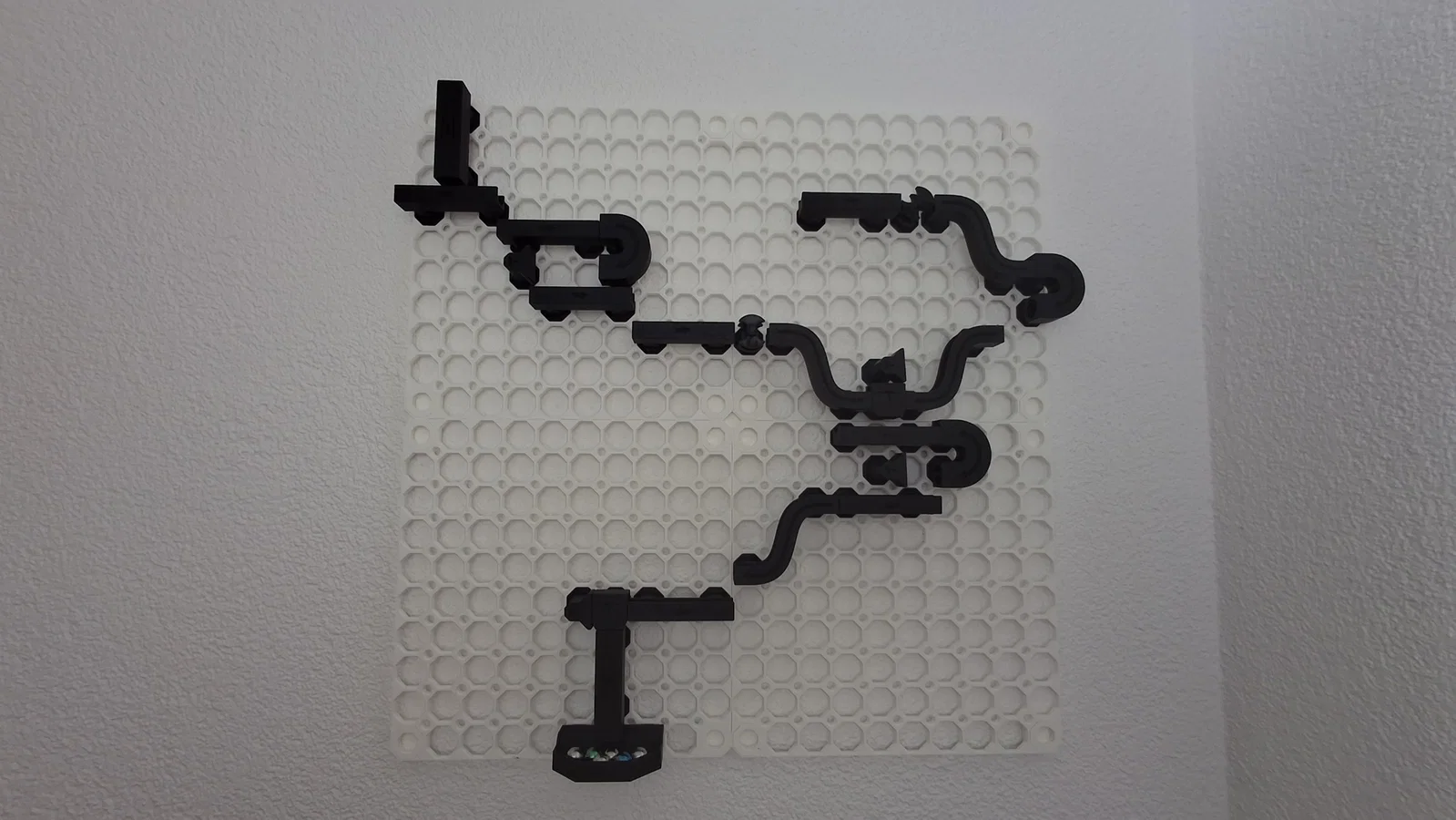

Mô hình này bao gồm các mảnh ghép đường chạy bi (marble run) dành cho viên bi 1/2 inch, tương thích với hệ thống bảng treo tường phổ biến Multiboard.

Để sử dụng các mảnh ghép này, mình khuyên các bạn nên in trước vài tấm bảng đủ lớn cùng các phụ kiện gắn tường hoặc giá đỡ tự đứng. Với mình thì các tùy chọn tự đứng không hiệu quả lắm vì đường chạy bi sẽ bị rung nhẹ khi bi lăn qua. Bạn có thể tìm các linh kiện Multiboard chính chủ tại trang web này: https://multibuild.io/parts

Để kết nối các mảnh ghép của mô hình này vào tấm bảng, bạn cần bắt vít các mảnh đường chạy vào chốt Multiboard (Multiboard snap). Bạn có thể dùng bất kỳ loại chốt nào, nhưng mình khuyên dùng loại tiêu chuẩn vì nó có thể xoay đa hướng. Bạn cũng sẽ cần thêm các loại bu-lông khóa (locking bolt), mình thì đã dùng Locking T-Bolt cho đường chạy của mình.

Đây là các mảnh mình đã thiết kế cho đường chạy bi (bạn cũng có thể tự thiết kế thêm nhé):

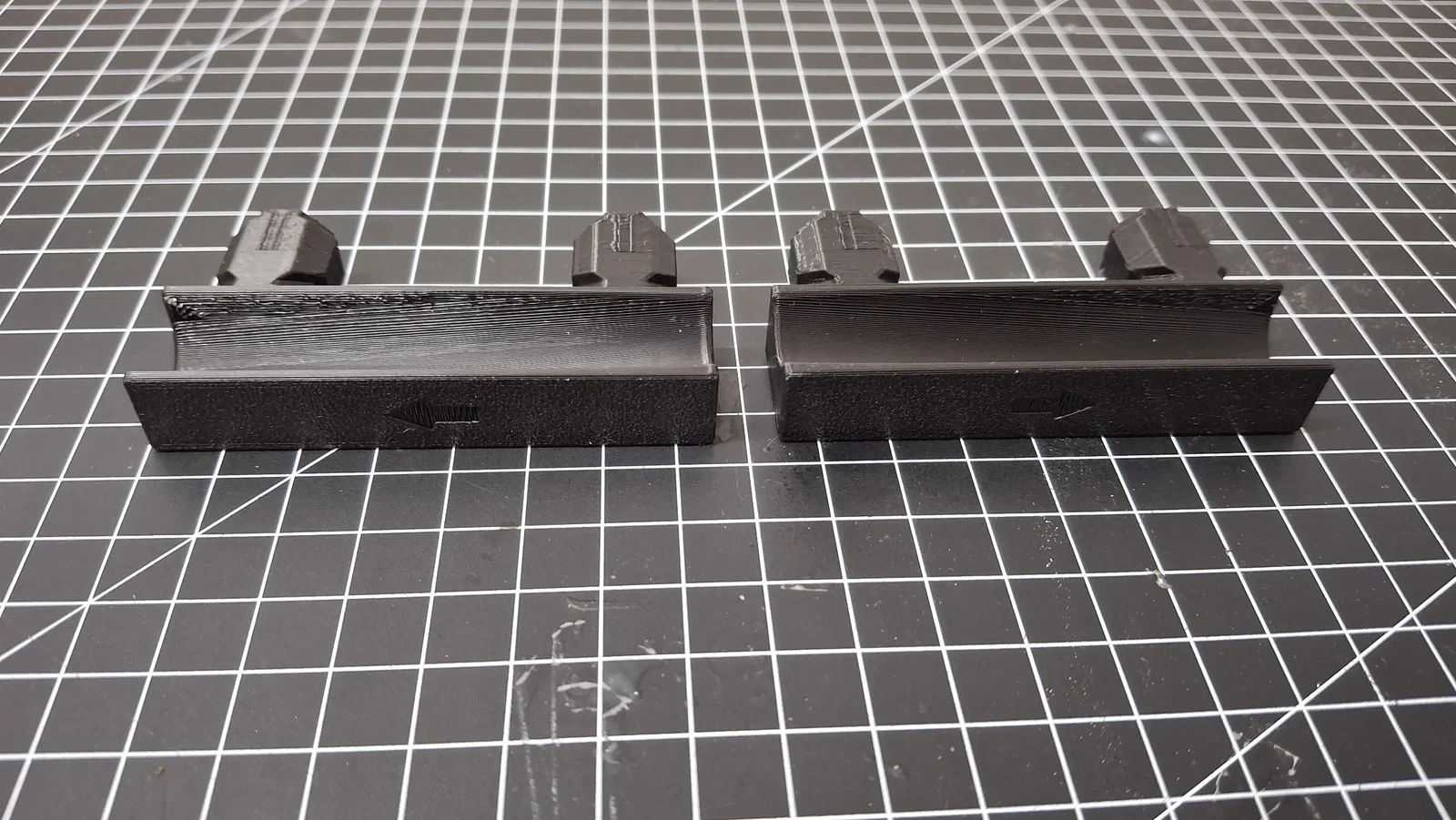

Tilted Rail (Ray nghiêng):

Ray nghiêng dùng để bi lăn xuống dốc và duy trì tốc độ. Các ray này có đánh dấu mũi tên để chỉ hướng bi sẽ lăn.

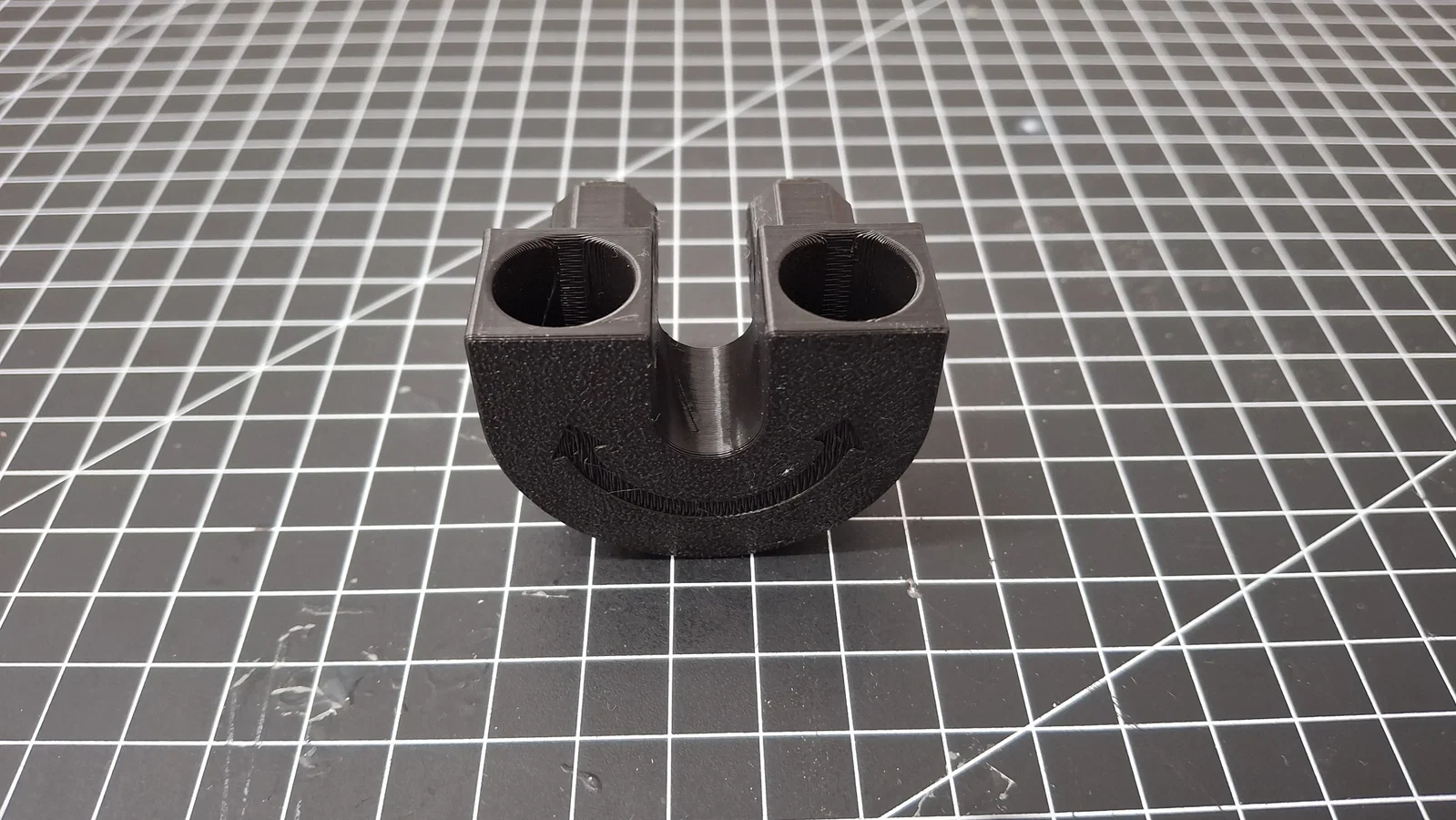

Curve (Khúc cua):

Khúc cua giúp bi đi xuống một ô gạch và tăng tốc đáng kể.

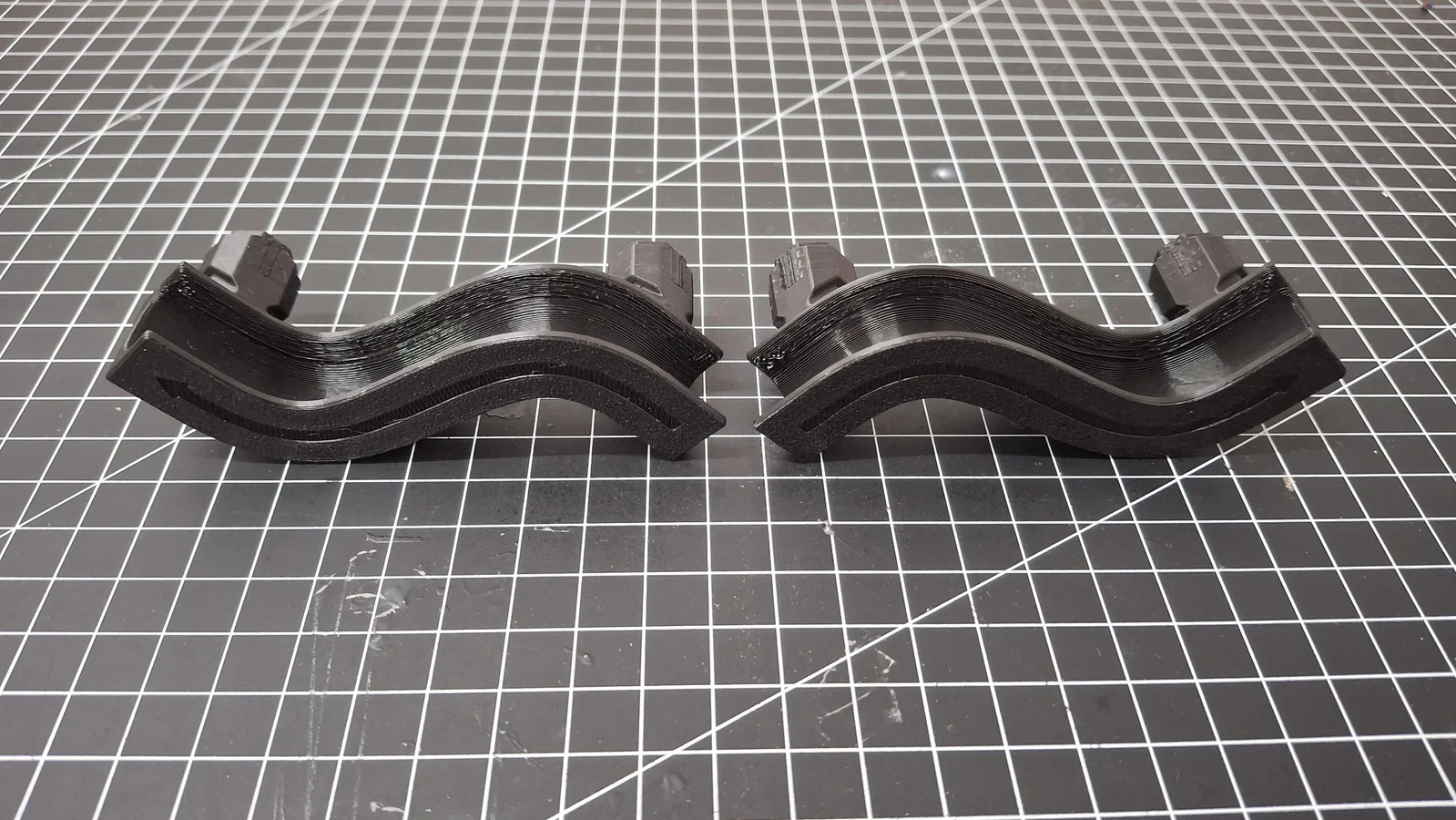

Steep Rail (Ray dốc):

Ray dốc giúp bi vượt qua 2 ô gạch và đẩy nhanh tốc độ.

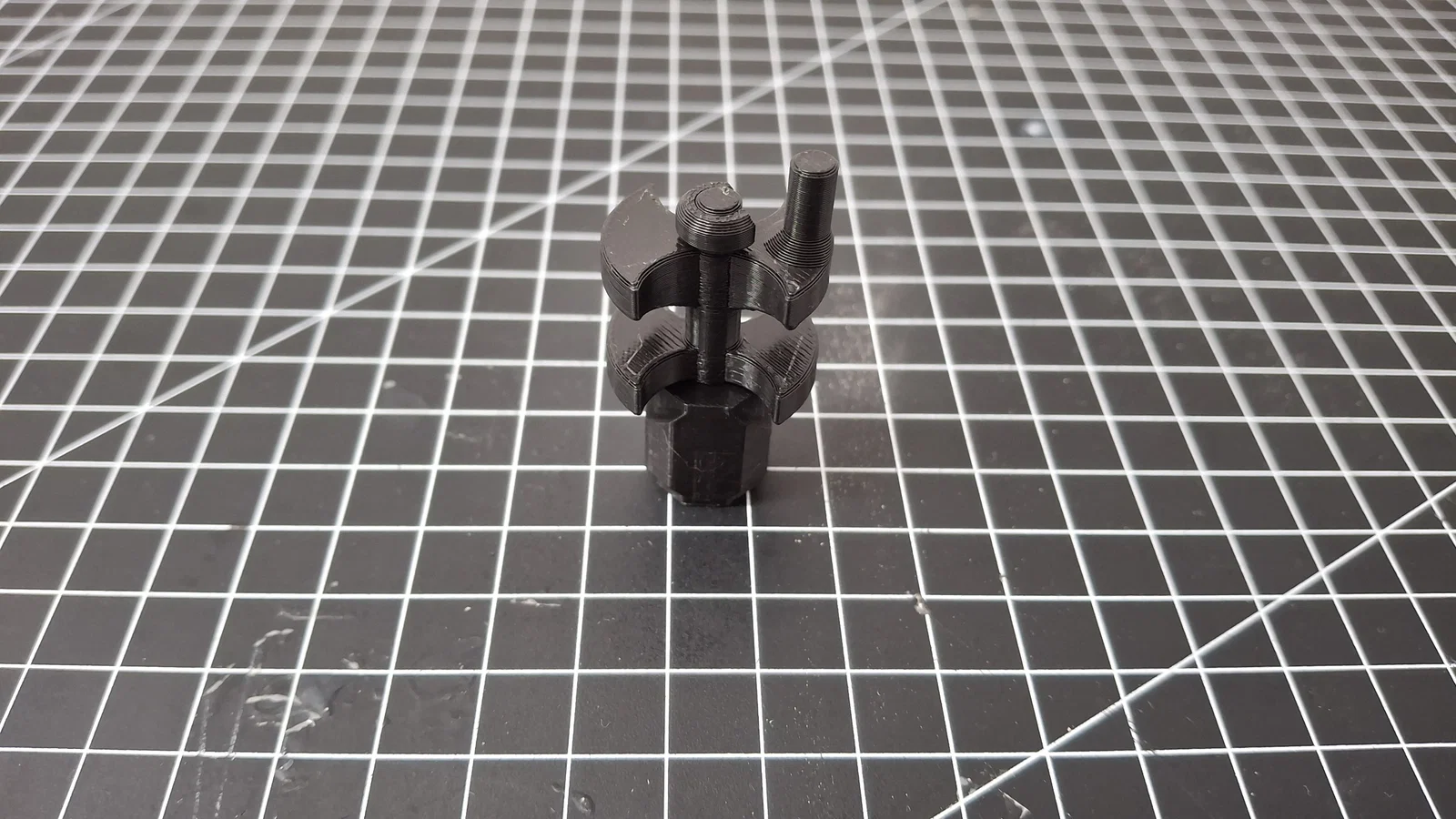

Marble Drum (Trống thả bi):

Trống thả bi dùng để chặn bi lại. Khi xoay tay cầm, viên bi sẽ bắt đầu lăn ra phía bên kia. Bạn cũng có thể xếp hàng bi để thả từng viên một. Để lắp ráp, hãy trượt trống vào trục và cố định bằng kẹp (clip).

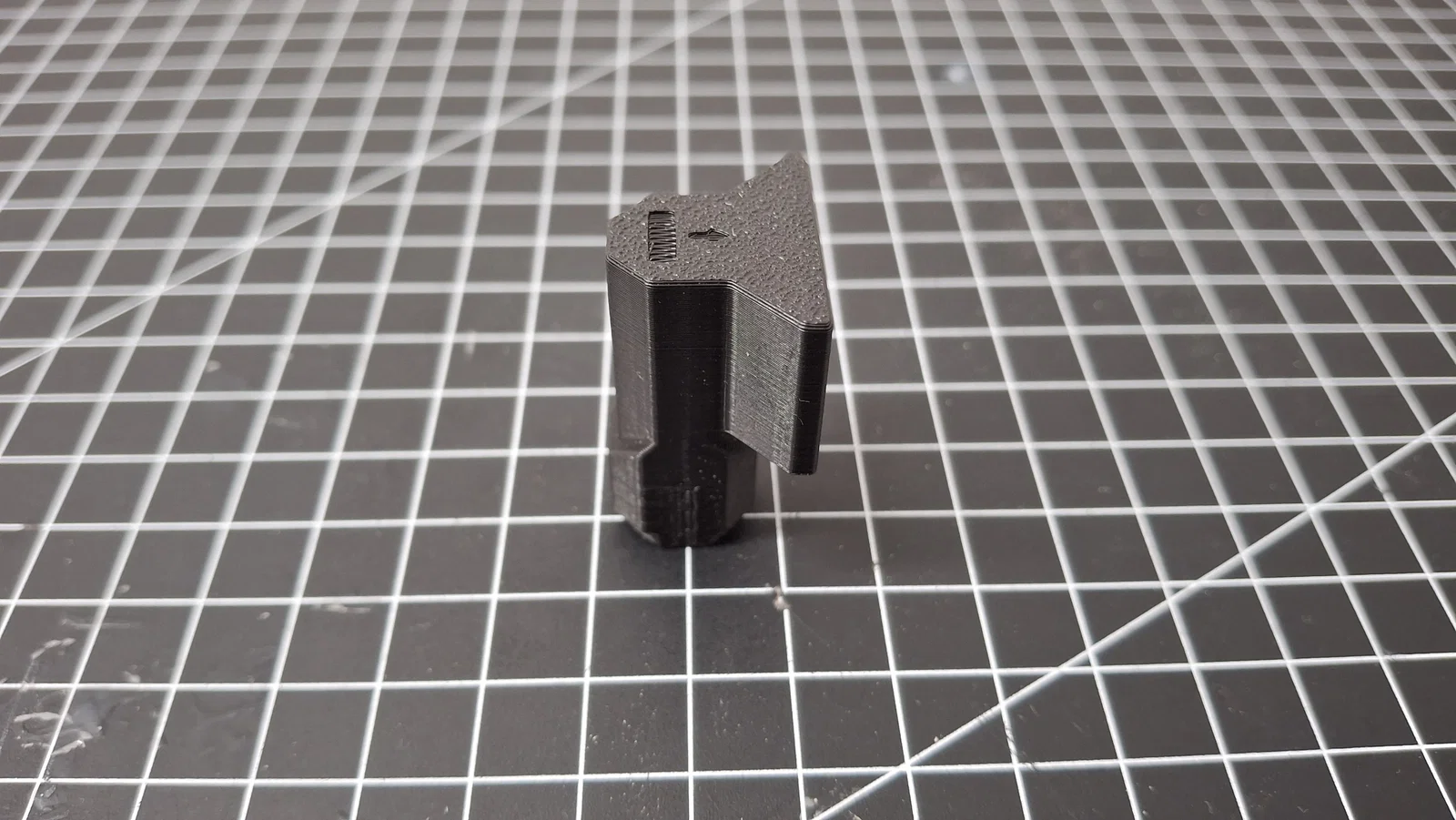

Stopper (Chặn bi):

Chặn bi dùng để ngăn bi không bị lăn ra khỏi mép đường ray.

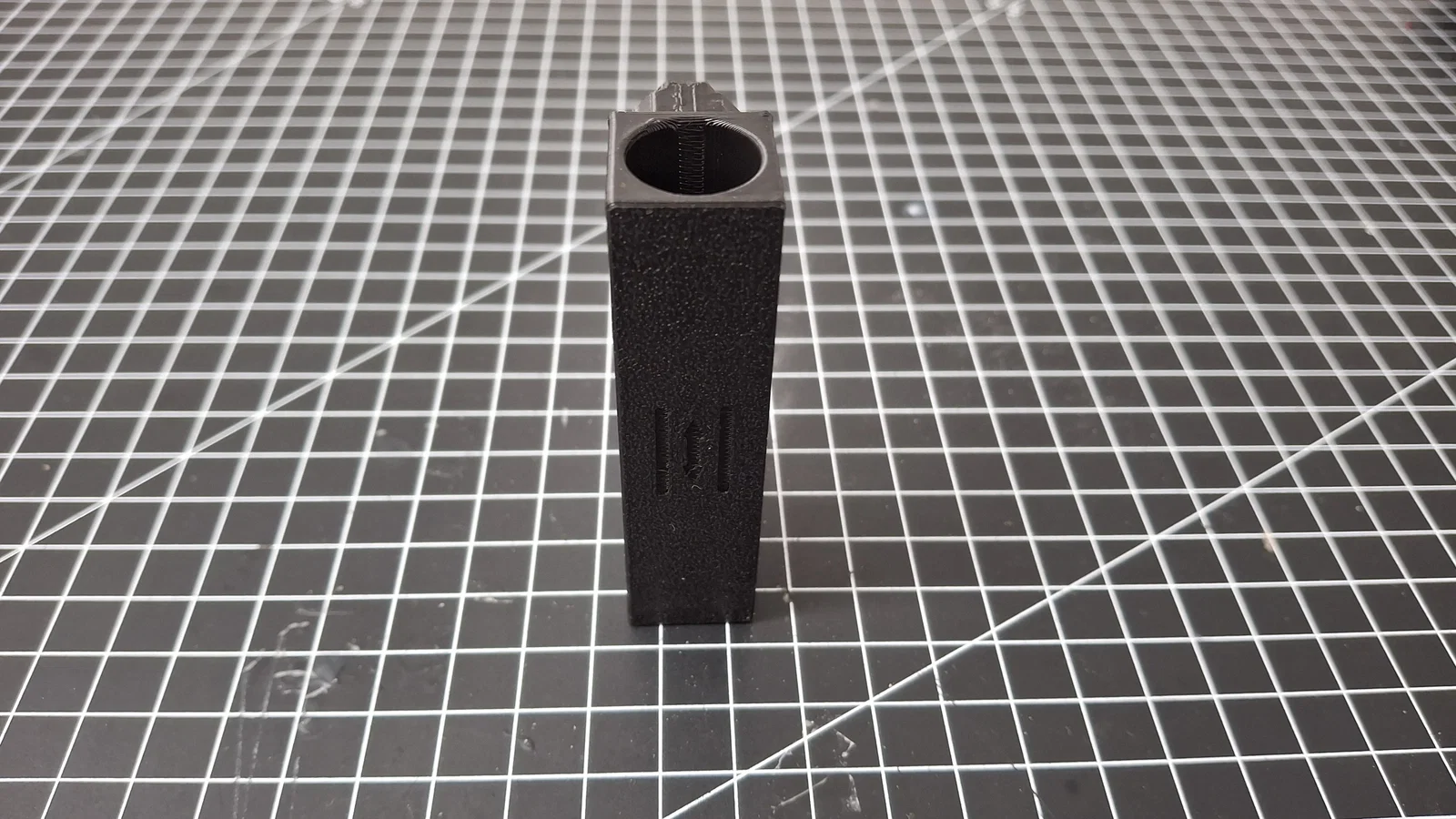

Vertical Pipe (Ống đứng):

Ống đứng dùng để dẫn hướng bi đi theo một lộ trình thẳng xuống dưới.

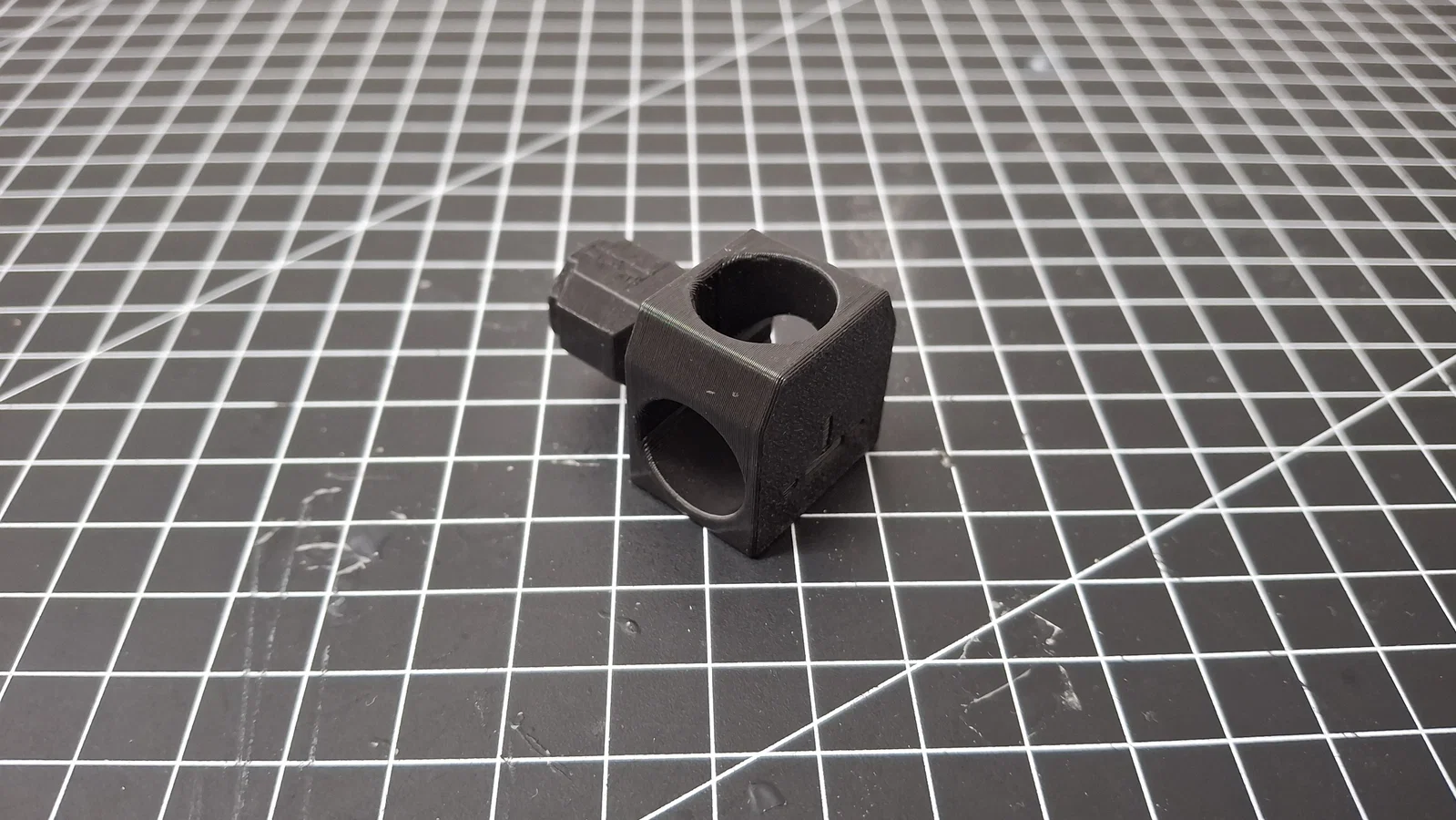

T-Junction (Ngã ba):

Ngã ba dùng để dẫn bi từ đường ngang vào ống đứng hoặc ray nghiêng. Bạn có thể chặn một bên bằng phụ kiện Stopper.

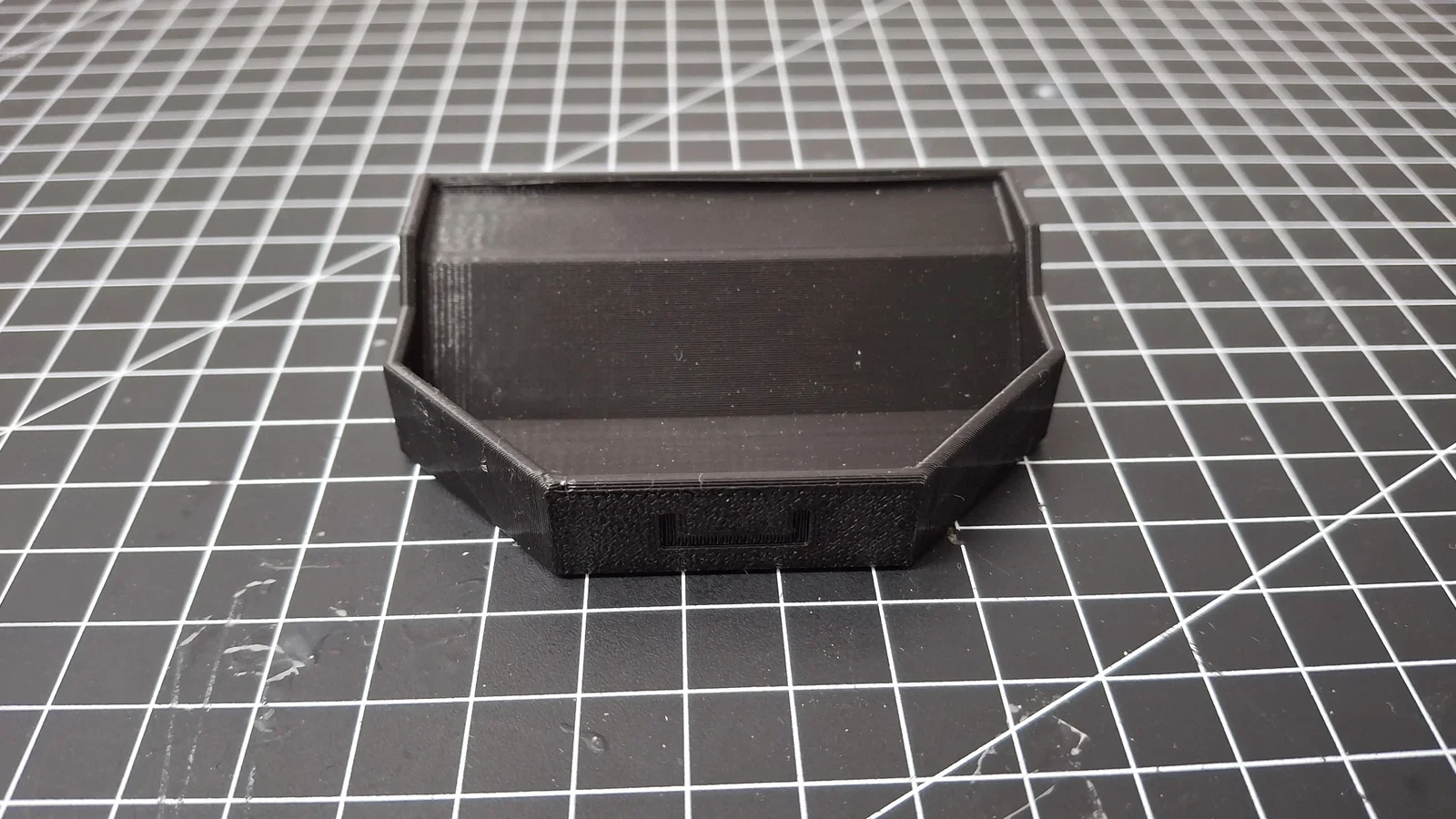

End Piece (Mảnh kết thúc):

Mảnh kết thúc dùng để hứng bi ở cuối đường chạy.

Thông số in:

• Infill: 15% (Cubic)
• Support: Tree organic (chỉ cần cho Tilted Rail và Steep Rail)
• Perimeters: 2-3
• Layer Height: 0.2mm

Hầu hết các mảnh (trừ Marble Drum) đều được thiết kế để in ở mặt trước. Điều này giúp đảm bảo chất lượng in tốt nhất cho các ren ở mặt sau.

Lưu ý:

Trên hầu hết các mảnh đều có một ký hiệu riêng, bạn có thể dùng để vẽ sơ đồ đường chạy và chia sẻ với những người chơi khác.
