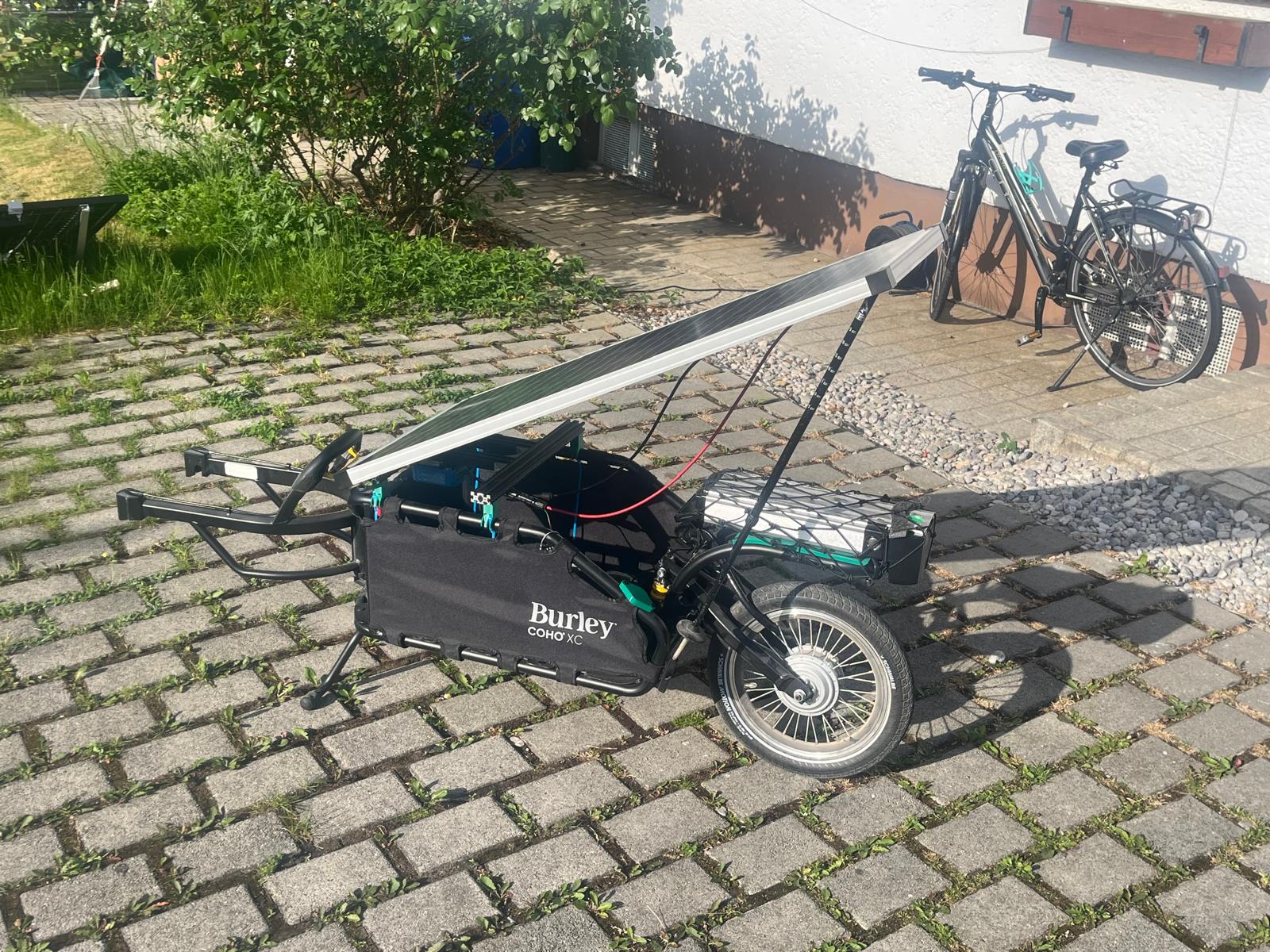

Nâng cấp xe kéo Burley COHO XC lên chạy điện (Kèm mount gắn pin mặt trời 100W)

Tuyên bố miễn trừ trách nhiệm: Dự án này vẫn đang trong quá trình hoàn thiện! Các tập tin có thể được cập nhật bất cứ lúc nào mà không cần thông báo trước.

Xe kéo Burley Coho XC đã được nâng cấp qua hai giai đoạn:

1: Lắp đặt pin & động cơ điện (https://www.electrail.de/webshop/trailer-antriebe/electrail-kit-16-detail)

Đáng tiếc là bánh xe có động cơ đi kèm không vừa với xe kéo; vì vậy khe cắm cần được mở rộng. Việc này được thực hiện bằng một chiếc dũa kim loại. Sau đó, phần khó nhất là gắn pin. Tấm chắn bùn nhựa sẽ được tháo ra và pin được gắn vào các bộ phận in 3D (với dung sai rất khít). Bạn có thể tận dụng lại các ốc vít nguyên bản.

Sử dụng ốc vít và đai ốc M6x40 để thay thế các thanh đi kèm với xe kéo, giúp việc gắn pin trở nên an toàn và chống trộm.

2: Gắn tấm pin năng lượng mặt trời 100W để sử dụng độc lập (tùy chọn):

Gắn (các) thanh nhôm định hình vào tấm pin 100W:

2 x thanh nhôm định hình 2040 dài 445 mm (mình dùng loại V-Slot) 2 x Bản lề (+ ốc vít và đai ốc phù hợp để gắn vào khung; mình dùng ốc M5 và vòng đệm chống xoay để giữ chặt ốc) 10 x ốc lục giác M4x10 10 x đai ốc búa M4

Gắn cụm thiết bị vào xe kéo:

8 x Dây rút (mình dùng loại tái sử dụng được) 8 x Đai ốc búa M4 8 x ốc M4x10 (cho Coho_mount_small) hoặc M4x25 (cho Coho_mount_large); các bộ phận cần được gắn vào thanh định hình với khoảng cách 408 mm để vừa với khung xe kéo.

Phần điện (KHÔNG cần hàn! với thiết lập của mình):

Lưu ý rằng pin Li-ion được sử dụng có điện áp định mức 37V (30-42V); vì vậy bộ điều khiển sạc năng lượng mặt trời phải hỗ trợ hệ thống 36V! Ngoài ra, các tấm pin mặt trời 18V sẽ không hoạt động (nếu không có thêm phần cứng hỗ trợ); bạn cần tấm pin 36V để sạc pin (khi sử dụng bộ điều khiển Victron).

Lưu ý rằng cần có các thiết lập đặc biệt trên bộ sạc Victron Smart Solar để xử lý hệ thống Li-ion 36V! Mình sẽ cung cấp thông tin này khi có yêu cầu..

Tấm pin mặt trời 100W, loại mình dùng có kích thước 1130 mm x 505 mm x 30 mm, nặng 6.5 kg (Link) Bộ điều khiển sạc năng lượng mặt trời hỗ trợ 36V (ví dụ: Victron Smart Solar 100/20) Dây dẫn với đầu cắm RCA10.5 (mình cắt từ bộ sạc 42V như loại này https://www.ebay.de/itm/193748401647)
