Hộp Đựng Linh Kiện Nắp Trượt Parametric (Tùy chỉnh kích thước & Lỗ đi dây)

Tổng quan

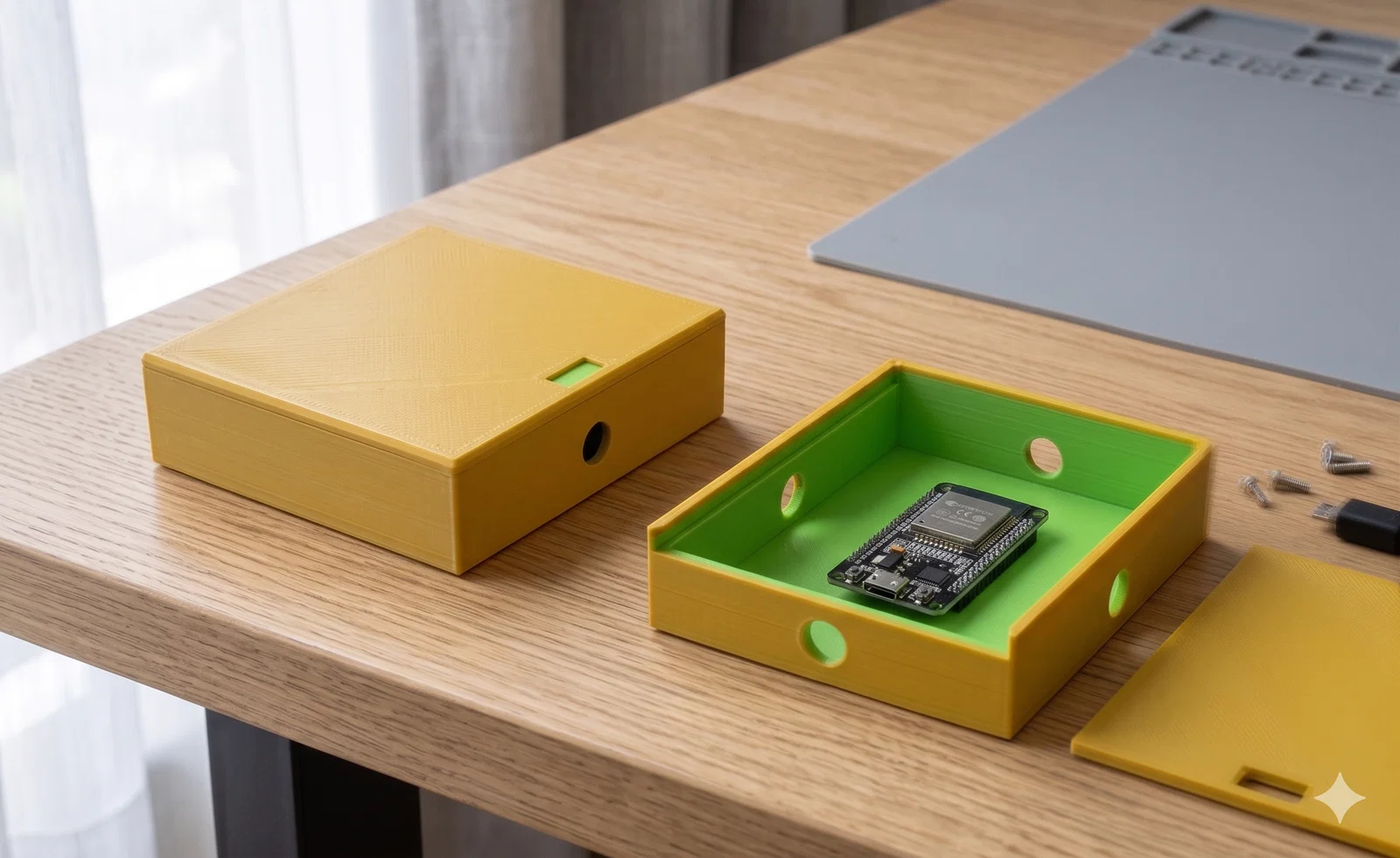

Đây là mẫu hộp đựng linh kiện điện tử vô cùng linh hoạt và hoàn toàn tùy chỉnh được bằng OpenSCAD. Dù bạn đang cần chứa một vi điều khiển đơn giản, làm một thiết bị cảm biến tùy chỉnh hay sắp xếp các linh kiện phần cứng, đoạn mã này giúp bạn tạo ra chiếc hộp đúng ý chỉ trong vài giây.

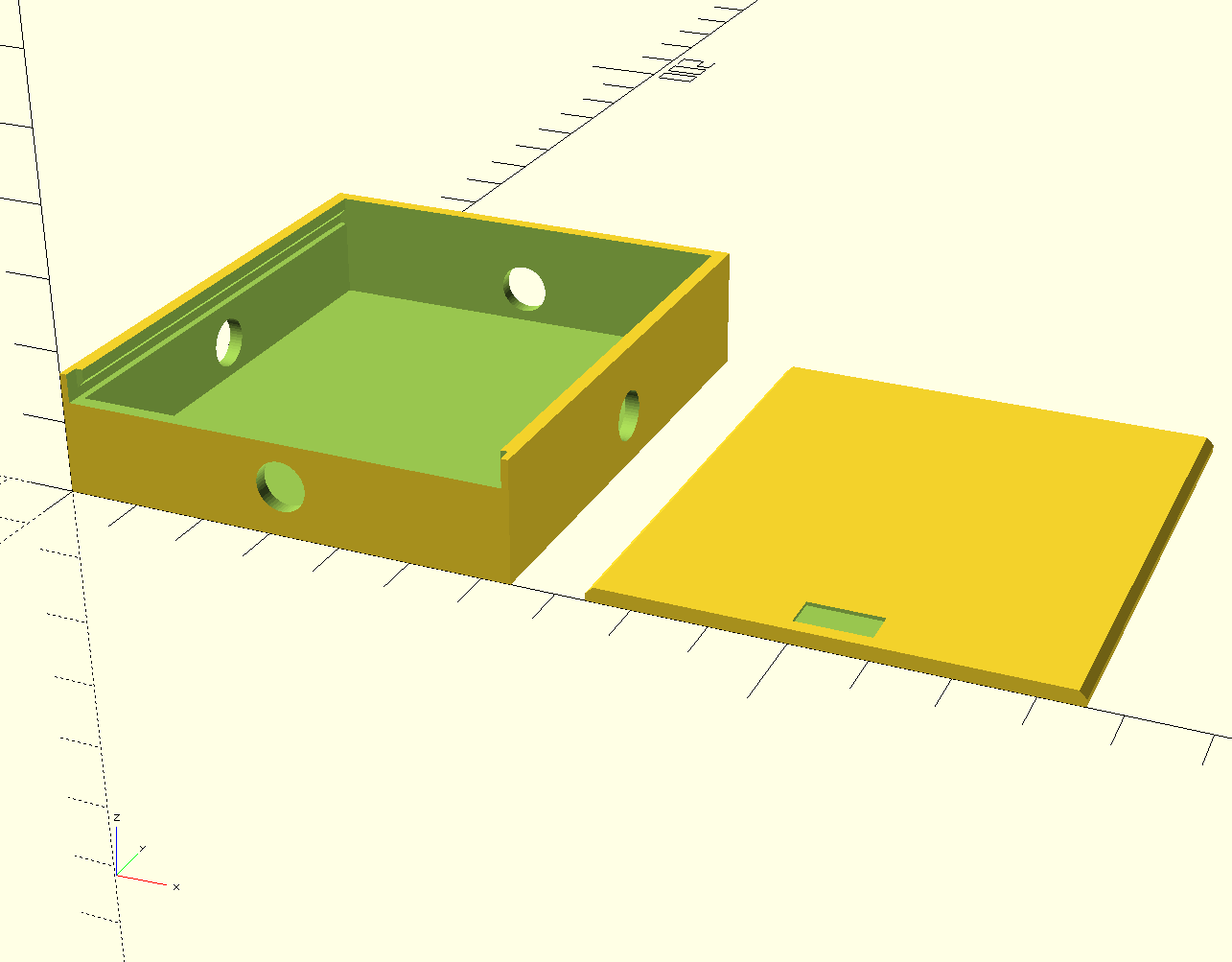

Không giống các loại hộp thông thường, thiết kế này sử dụng nắp trượt kiểu đuôi én (dovetail) góc 45 độ. Điều này giúp loại bỏ các phần nhô ngang quá dốc, cho phép bạn in hoàn hảo mà không cần bất kỳ vật liệu hỗ trợ (support) nào.

Các tính năng nổi bật

• Kích thước bên trong so với bên ngoài: Bạn có thể tùy chọn định nghĩa kích thước lòng trong chính xác cho thiết bị hoặc kích thước phủ bì bên ngoài để vừa với không gian lắp đặt. Script sẽ tự động tính toán các phần còn lại.
• Nắp trượt đuôi én dễ in: Cơ chế trượt sử dụng góc 45°, đảm bảo phần nhô ra sạch đẹp và mang lại cảm giác trượt chắc chắn, mượt mà ngay khi lấy ra khỏi bàn in.
• Đi dây cáp linh hoạt: Bạn cần lỗ cắm cho cáp USB? Bạn có thể định nghĩa chính xác đường kính lỗ khoét tròn ở mặt trái, phải, trước hoặc sau một cách độc lập. Để giá trị là 0 nếu muốn vách kín.
• Điều chỉnh dung sai: Mỗi máy in đều có độ chính xác khác nhau. Thanh trượt dung sai chuyên dụng cho phép bạn tinh chỉnh khoảng hở hoàn hảo cho nắp (khuyến nghị từ 0.2mm - 0.4mm tùy vào máy của bạn).

Khuyến nghị khi in Mẫu này được tối ưu hóa để in mà không cần support.

• Vật liệu: PLA, PETG, hoặc ABS/ASA
• Chiều cao lớp in: 0.2mm hoạt động rất tốt.
• Support: Không cần thiết! Phần đuôi én 45° được thiết kế để in sạch ngay trong không trung.
• Độ hở/Dung sai: Mức mặc định 0.3mm cho cảm giác trượt mượt mà và chắc chắn trên các dòng máy được cân chỉnh tốt như Prusa Core One. Nếu nắp bị chặt, bạn chỉ cần tăng tham số dung sai trong OpenSCAD thêm 0.1mm rồi xuất file lại.
