V-ION Cpap với hệ thống Monolith Gantry

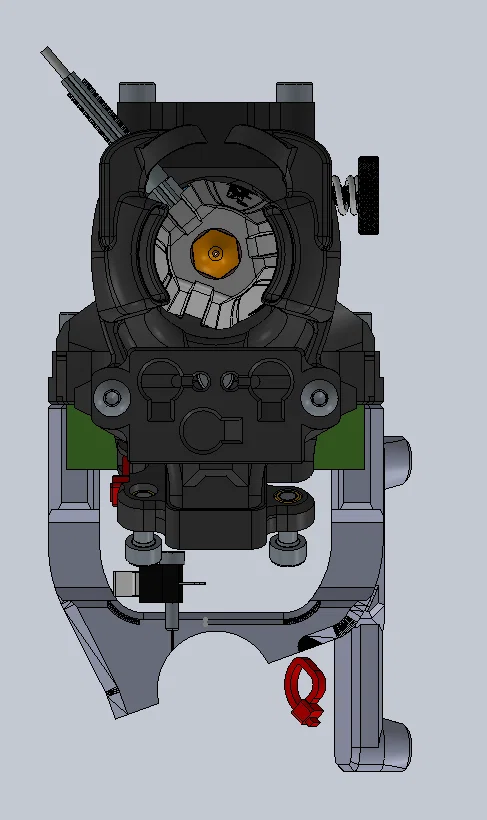

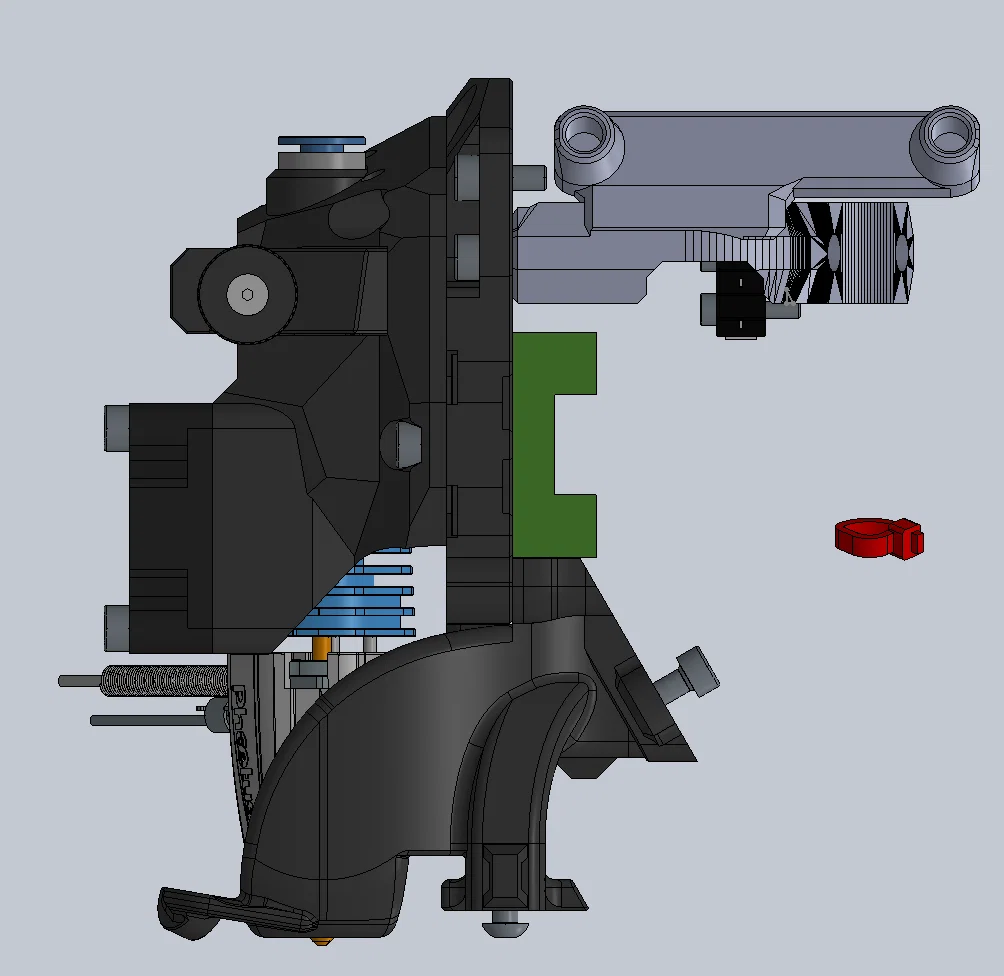

Bản mod V-ION Cpap hỗ trợ gắn EBB36 và klicky probe dành riêng cho hệ thống Monolith gantry. Bao gồm thiết kế ngàm EBB36 mới và bộ gá X endstop tùy chỉnh để tối ưu hóa không gian lắp đặt.
Mô tả
Mình cực kỳ thích thiết kế của cụm hotend này nhưng muốn lắp thêm EBB36, và vì mình gặp khá nhiều vấn đề với cartographer nên mình đã chỉnh sửa luôn phần ống dẫn gió (duct) để có thể dùng được klicky probe.
Phần ngàm gắn EBB36 này hoạt động tốt với hệ thống gantry Monolith và cần dùng thêm 2 heat insert. Nếu bạn muốn dùng với Monolith, hãy lưu ý là bạn phải chọn dùng sensorless homing hoặc di chuyển vị trí endstop. Mình đã chọn phương án thứ hai bằng cách làm một cái kẹp gắn lên thanh rail bên phải, sử dụng một switch 6x6x5 và chuyển vị trí X endstop xuống phía dưới thanh nhôm bên phải.
