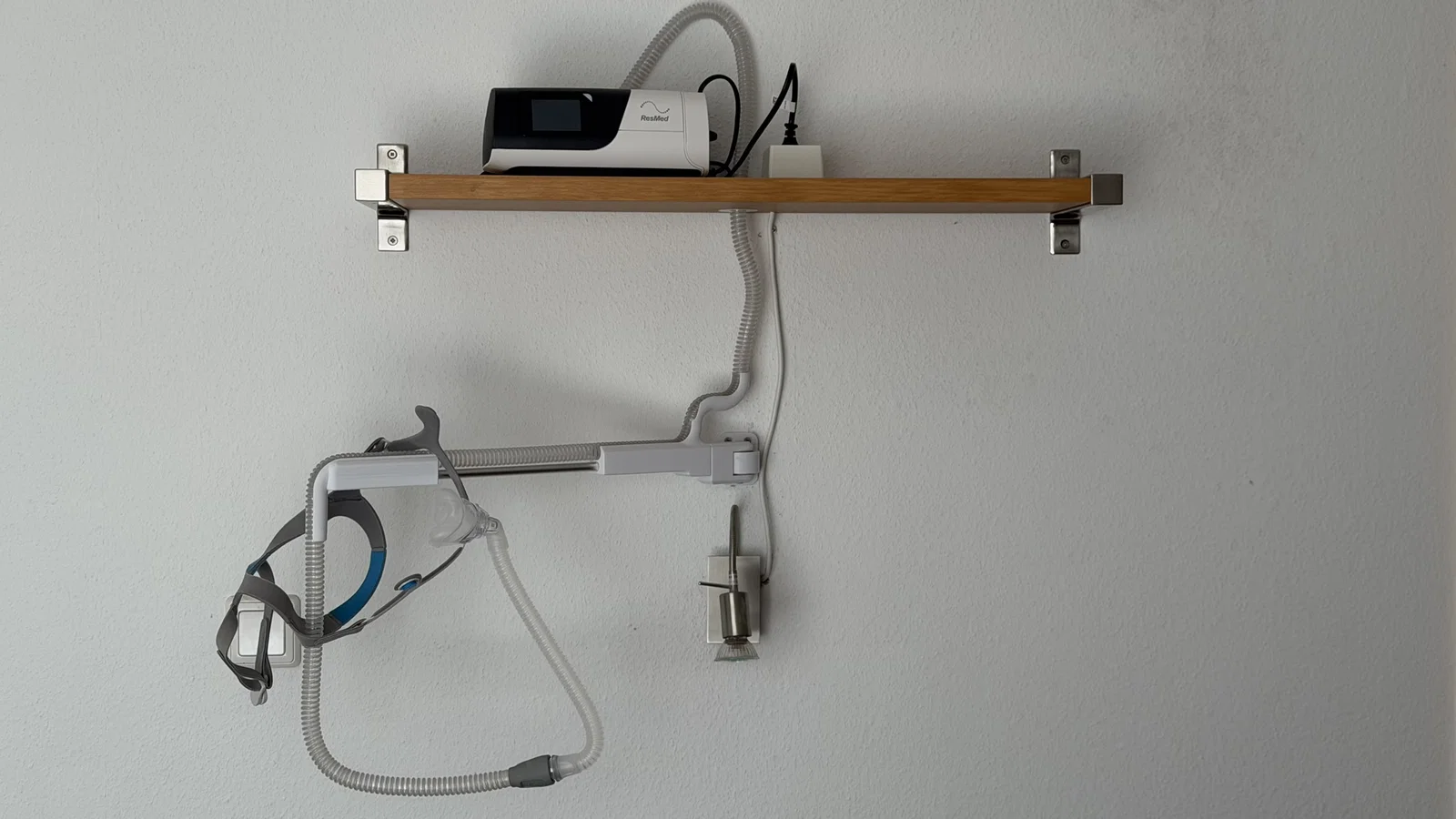

Hệ thống giá treo ống CPAP cho ống 15mm (dùng cho mặt nạ ResMed AirFit N20)

Hệ thống này bao gồm một tay quay được vận hành bằng vòng bi, giúp bạn dễ dàng đặt ống CPAP vào và lấy ra để vệ sinh. Phần đầu ống có mặt nạ được treo từ trên cao, đảm bảo ống không chạm vào đầu hay cơ thể và di chuyển linh hoạt theo hướng quay của đầu nhờ các vòng bi nhạy bén.

Ngoài các linh kiện in 3D, bạn cần chuẩn bị một tấm kệ gắn tường chắc chắn, 2 vòng bi và các loại ốc vít cần thiết.

Các linh kiện khác

• Tấm kệ (ví dụ: mua ở Ikea)
• 2 vòng bi 17x35x10 mm: https://amzn.to/3RANiva
• Thanh nhôm định hình 1000 x 10 x 1 mm: https://amzn.to/3RUukj8 hoặc mua tại cửa hàng vật liệu xây dựng
• Keo dán sắt (khuyên dùng): https://amzn.to/49uXKdI
• 4 ốc vít M3 x 12 (có thể mua theo bộ): https://amzn.to/4vjgqpo hoặc mua ngoài tiệm
• 1 ốc vít M5x40 kèm đai ốc: https://amzn.to/4nZEATn hoặc mua ngoài tiệm
• 4 miếng ren cấy (Einschmelzgewinde) M3: https://amzn.to/3Q8zIPc
• 4 vít bắt gỗ 3,5 x 50 kèm tắc kê để gắn tường

Mình có tham gia chương trình Amazon Partner, vì vậy nếu các bạn mua qua link này mình sẽ nhận được một khoản hoa hồng nhỏ, cảm ơn các bạn rất nhiều vì đã ủng hộ!

Các linh kiện in 3D

Mình gom tất cả vào một file in, nhưng tùy sở thích mà các bạn có thể tách ra in từng phần. Đối với các chi tiết khớp nối chịu lực, mình khuyên nên dùng Infill khoảng 35%.

Hướng dẫn lắp ráp

1. In tất cả các linh kiện và loại bỏ phần nhựa thừa (support).
2. Chuẩn bị khớp nối: Nung chảy 4 miếng ren cấy vào khớp nối và dán đai ốc M5 vào bằng keo dán sắt.
3. Ép 2 vòng bi vào khớp gắn tường bằng búa cao su nhẹ nhàng.
4. Chuẩn bị tay quay: Đo khoảng cách Y từ tường đến tâm gối của bạn. Chiều dài thanh nhôm X được tính bằng công thức: X = Y - 9 cm. Cắt thanh nhôm theo kích thước đó.
5. Lắp khớp cong gắn tường vào ống nối (chỉ khớp theo một chiều). Kiểm tra độ khít, sau đó bôi keo dán sắt một bên và xịt chất kích hoạt (activator) vào bên kia rồi ghép lại.
6. Tra keo dán sắt vào lỗ bên trong khớp cong gắn tường. Xịt chất kích hoạt vào một đầu thanh nhôm, cắm xuyên qua khớp cong rồi cắm chặt vào khớp nối (B), đợi keo khô.
7. Đặt toàn bộ hệ thống lên cạnh bàn cho phẳng rồi dán khớp nối đầu phía bên kia vào thanh nhôm. Căn chỉnh song song, chú ý đảm bảo các đầu ống được lắp đặt ngược chiều nhau. Lưu ý không cắm thanh nhôm vào khớp đầu quá sâu.

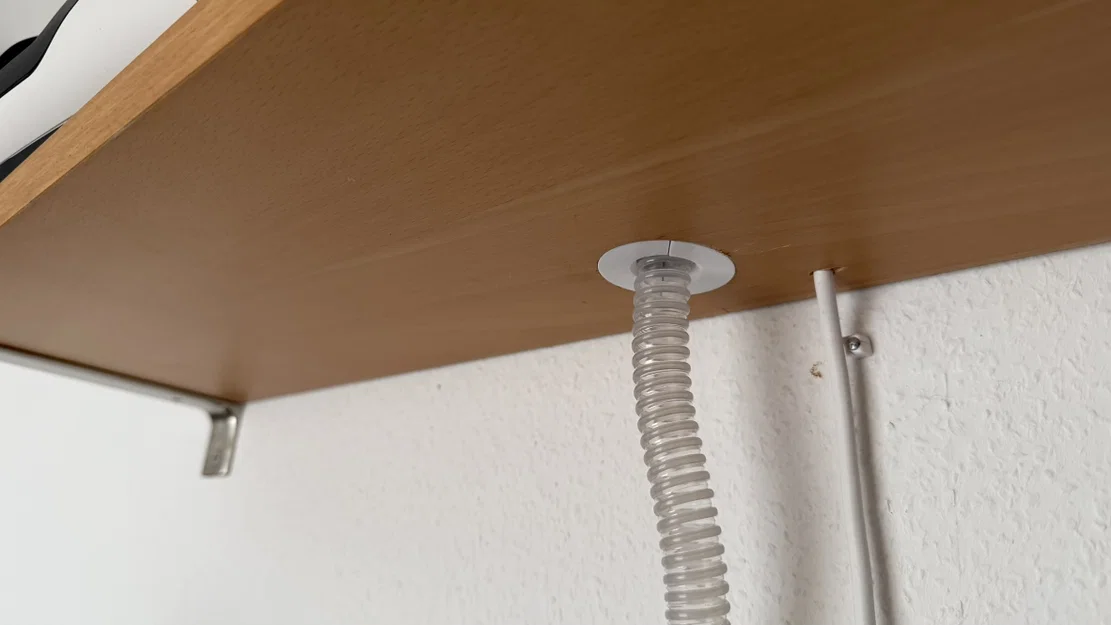

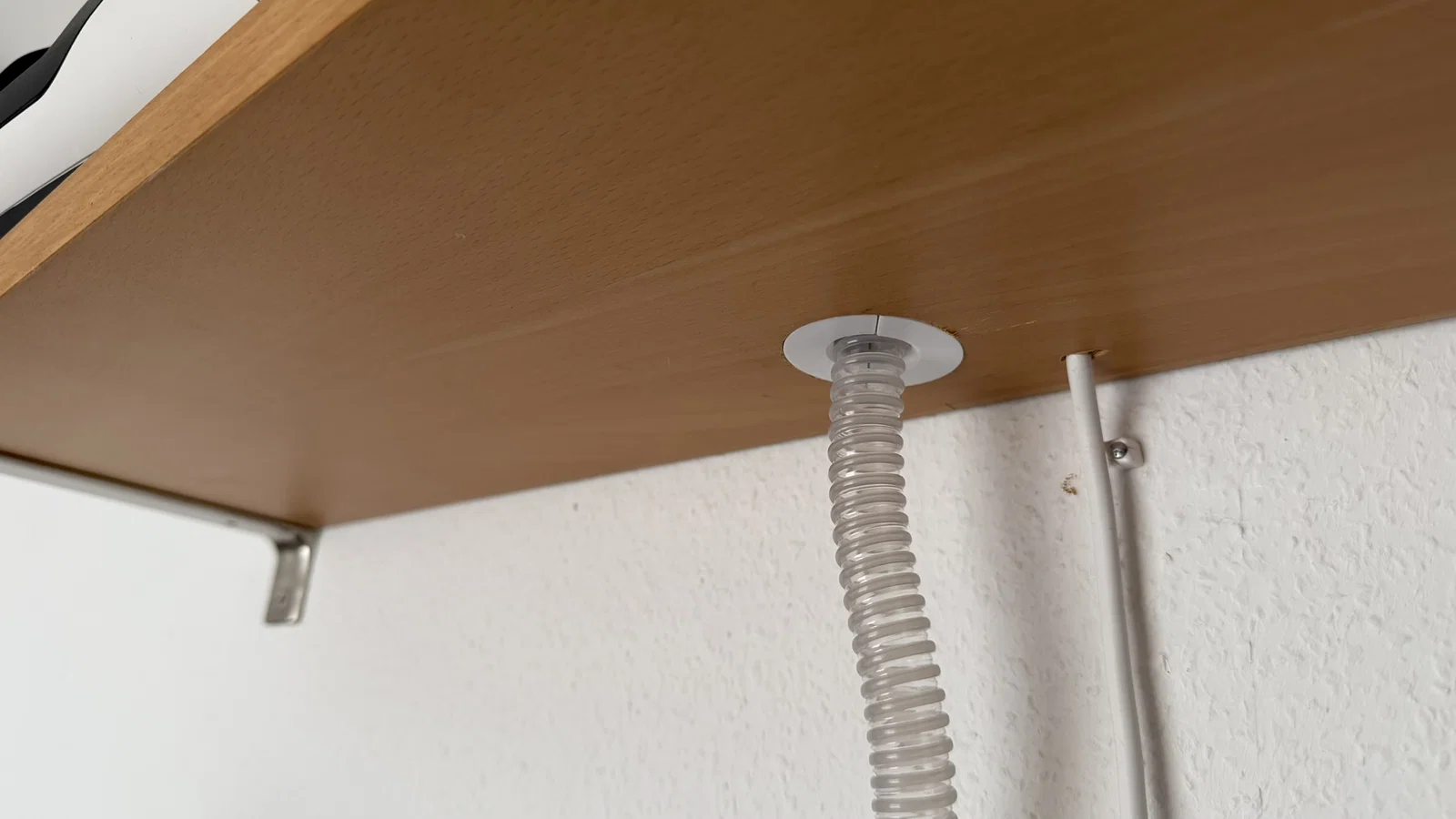

8. Khoan lỗ 44 mm trên tấm kệ, tâm lỗ cách tường 6 cm. Căn chỉnh sao cho lỗ nằm ngay phía trên tâm gối.

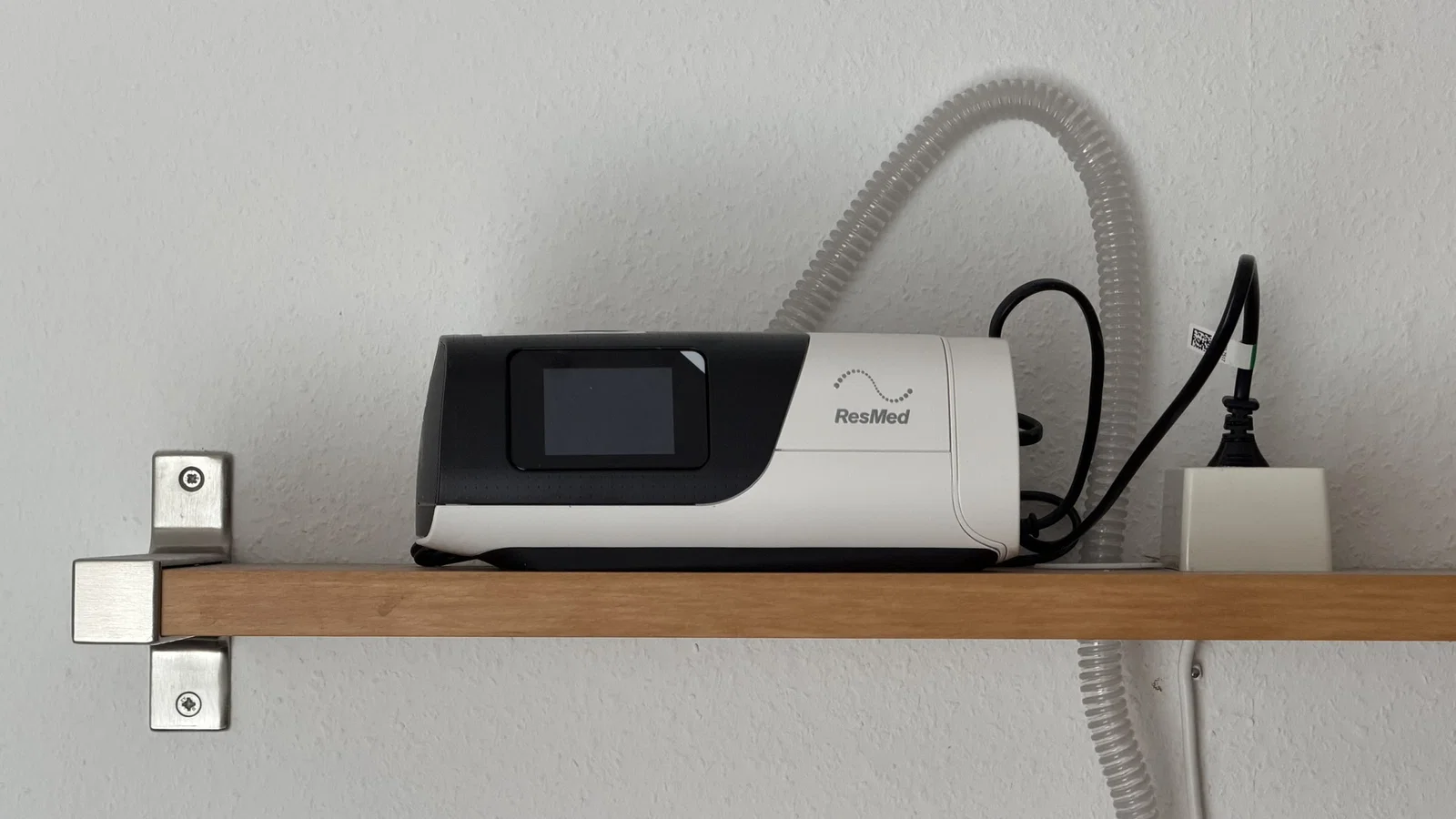

9. Lắp tấm kệ ở độ cao phù hợp.

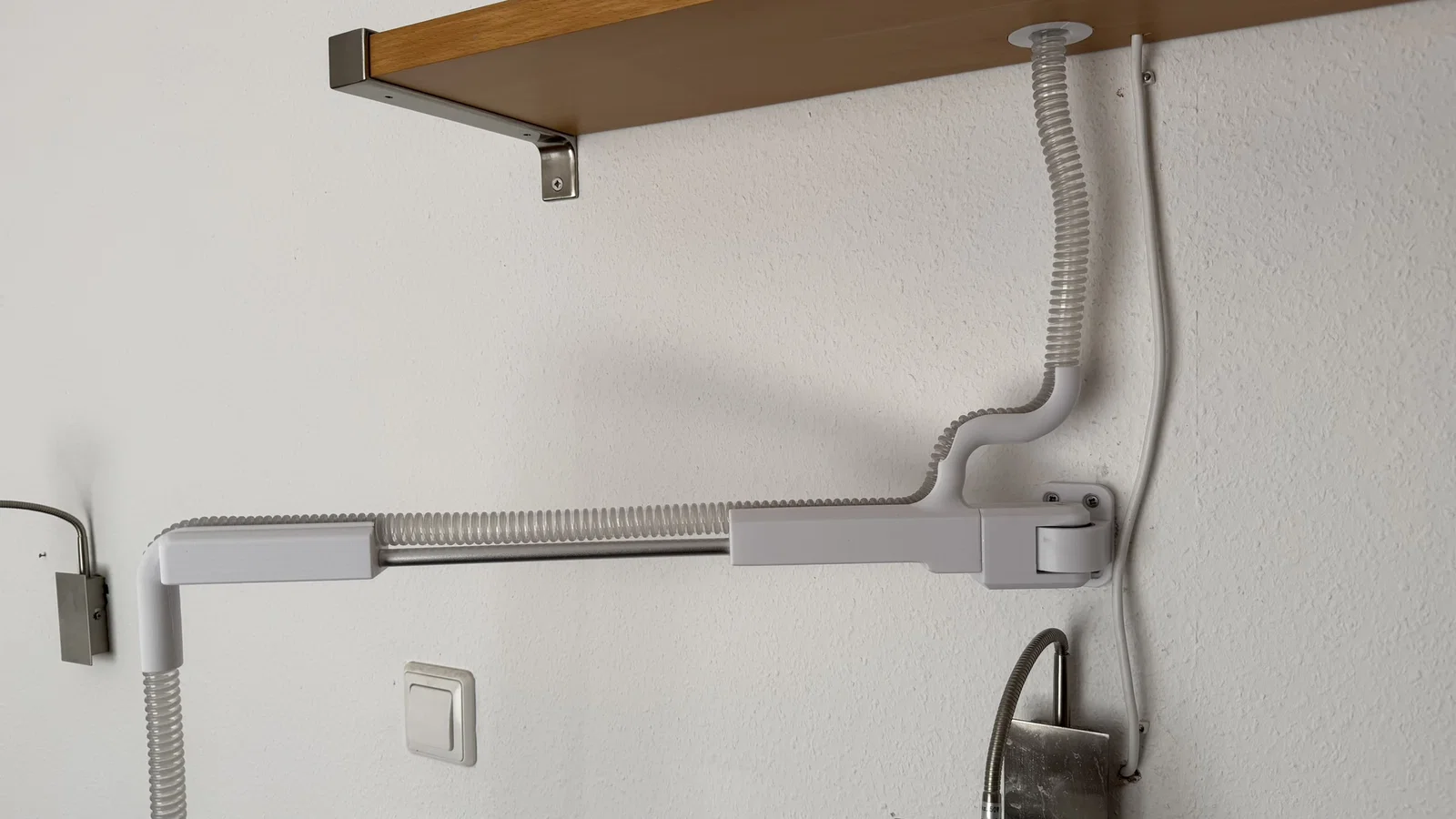

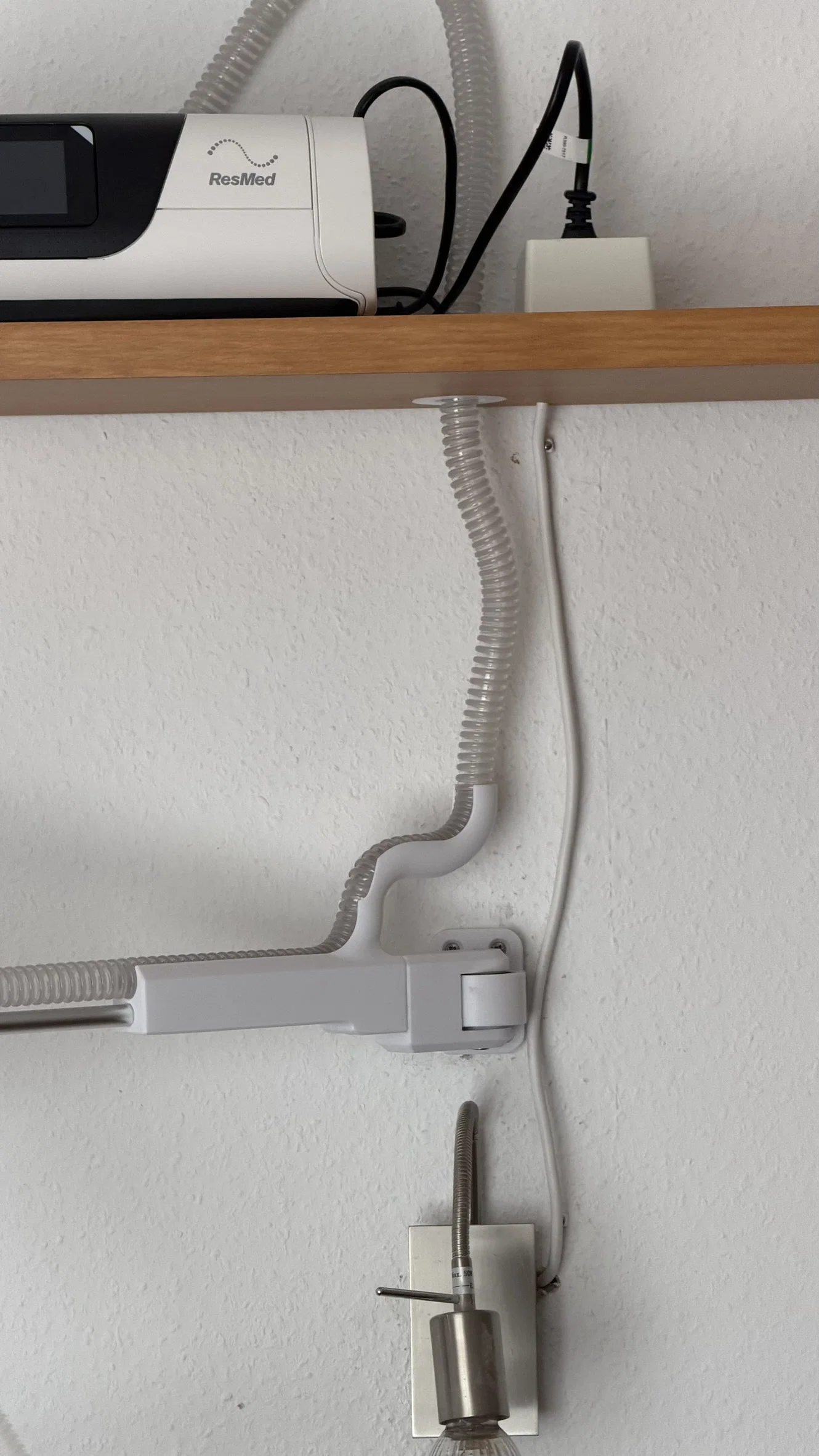

10. Lắp giá treo tường thấp hơn kệ khoảng 15 cm sao cho tâm khớp xoay thẳng hàng với lỗ trên kệ (ngay trên tâm gối). Lưu ý để đáy khớp nối hướng xuống dưới (*).
11. Gắn tay quay đã chuẩn bị vào giá treo tường từ trên xuống. Cố định đáy khớp nối bằng 4 ốc M3 và 1 ốc M5.
12. Cuối cùng, luồn ống dẫn vào khớp giữ sao cho ống vừa chạm nhẹ vào gối, sau đó đặt ống vào khớp cong. Luồn ống qua lỗ trên tấm kệ và cắm vào máy CPAP. Lắp mảnh giữ ống hai phần lại với nhau để cố định ống chắc chắn nhưng vẫn linh hoạt.
