Bộ chuyển đổi hút bụi cho máy cưa ELU PS-174

Tôi đã thiết kế bộ phận hút bụi này cho chiếc máy cưa ELU PS-174 của mình dựa trên tiêu chuẩn OSVac. Những chi tiết đã được tùy chỉnh bao gồm:

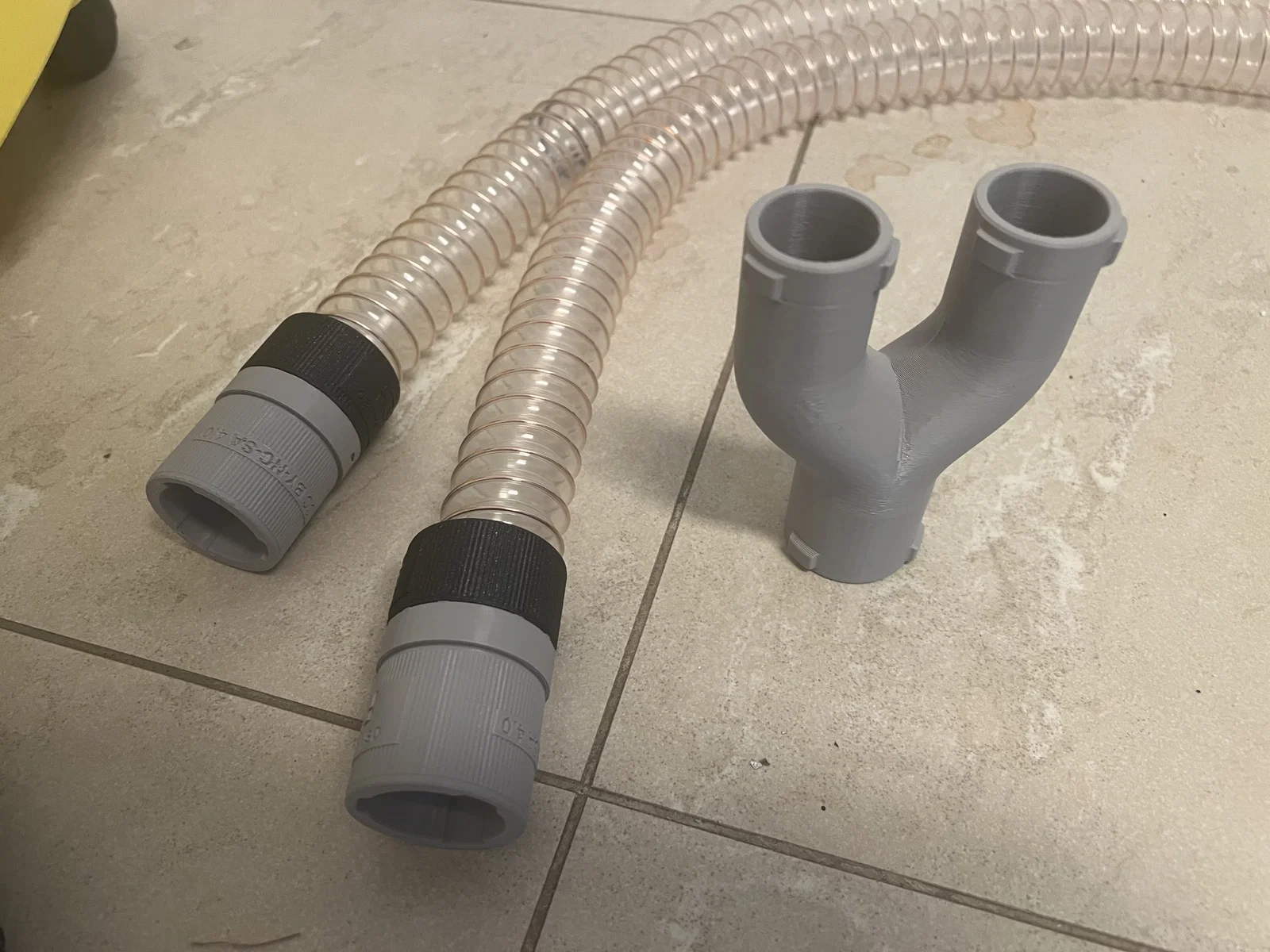

• Một bộ chuyển đổi chữ Y (M32 sang 2x M25) dựa trên các thiết kế M25 và M32 sẵn có.

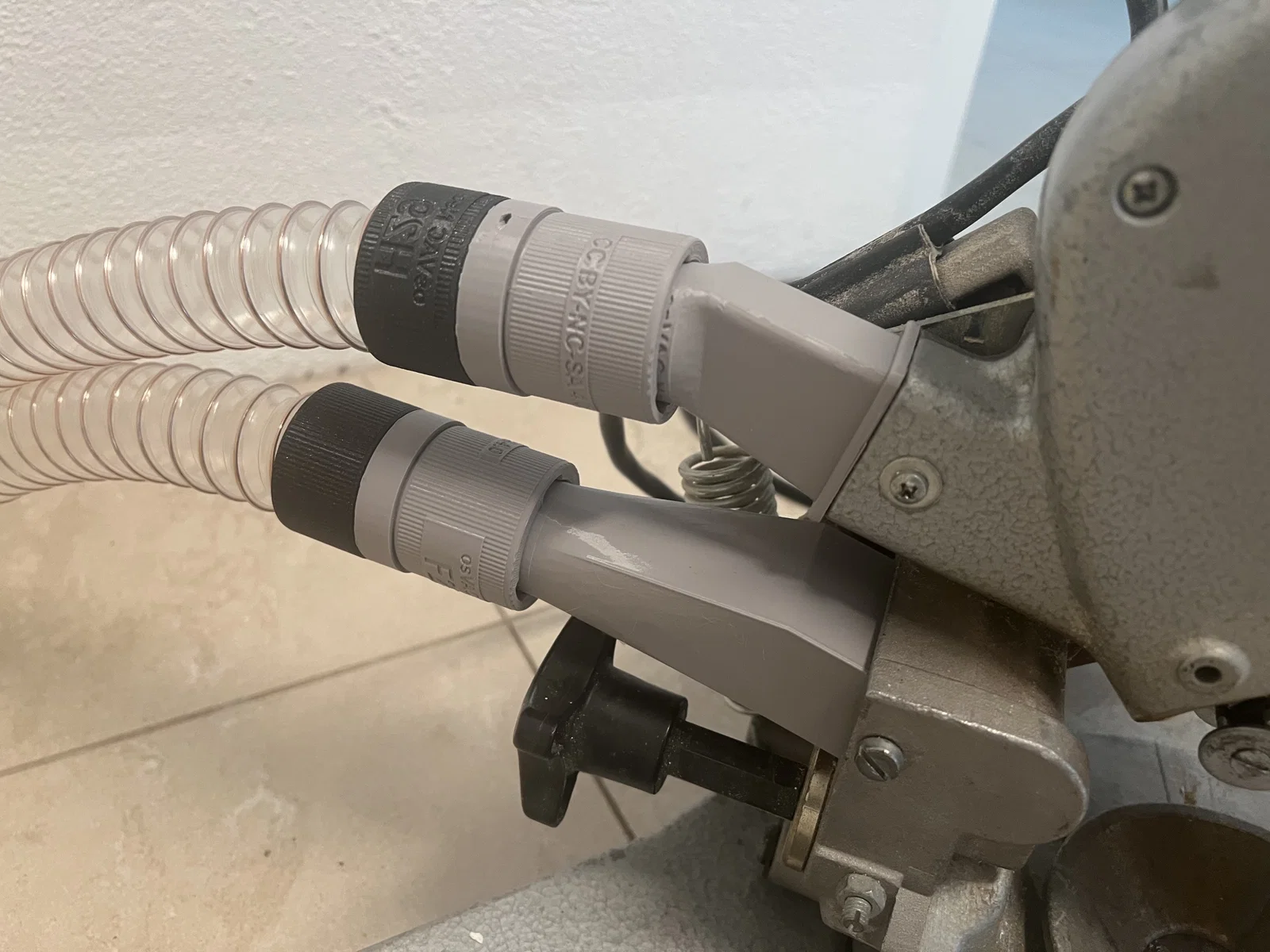

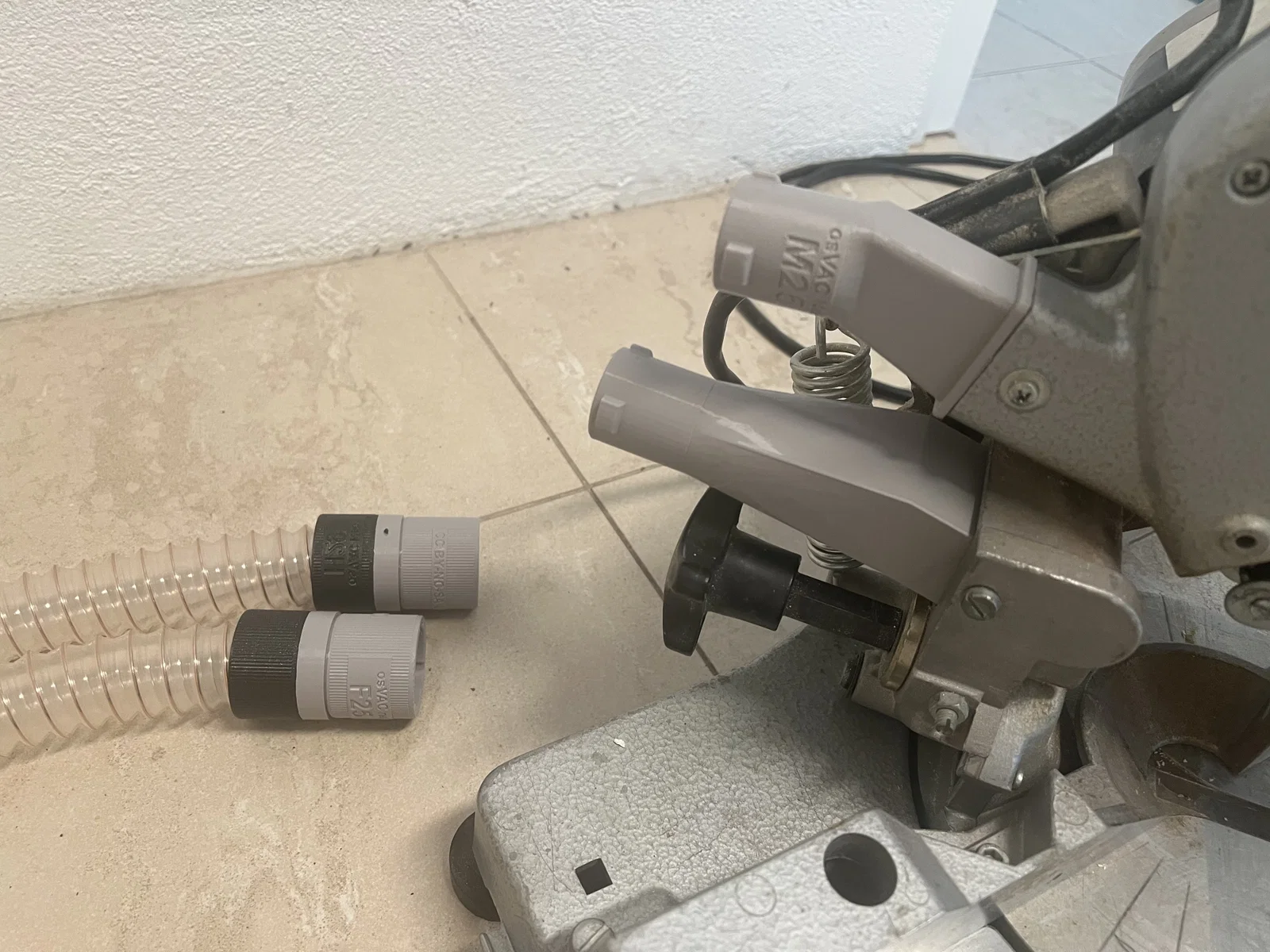

• Hai đầu chuyển đổi vừa vặn cho máy cưa, mỗi cái đều có kết nối M25.
• Đối với ống dẫn, tôi cần thêm một đầu chuyển H29-F25 có ren phải. Tùy vào loại ống bạn dùng mà có thể lựa chọn các loại đầu chuyển khác sao cho phù hợp.

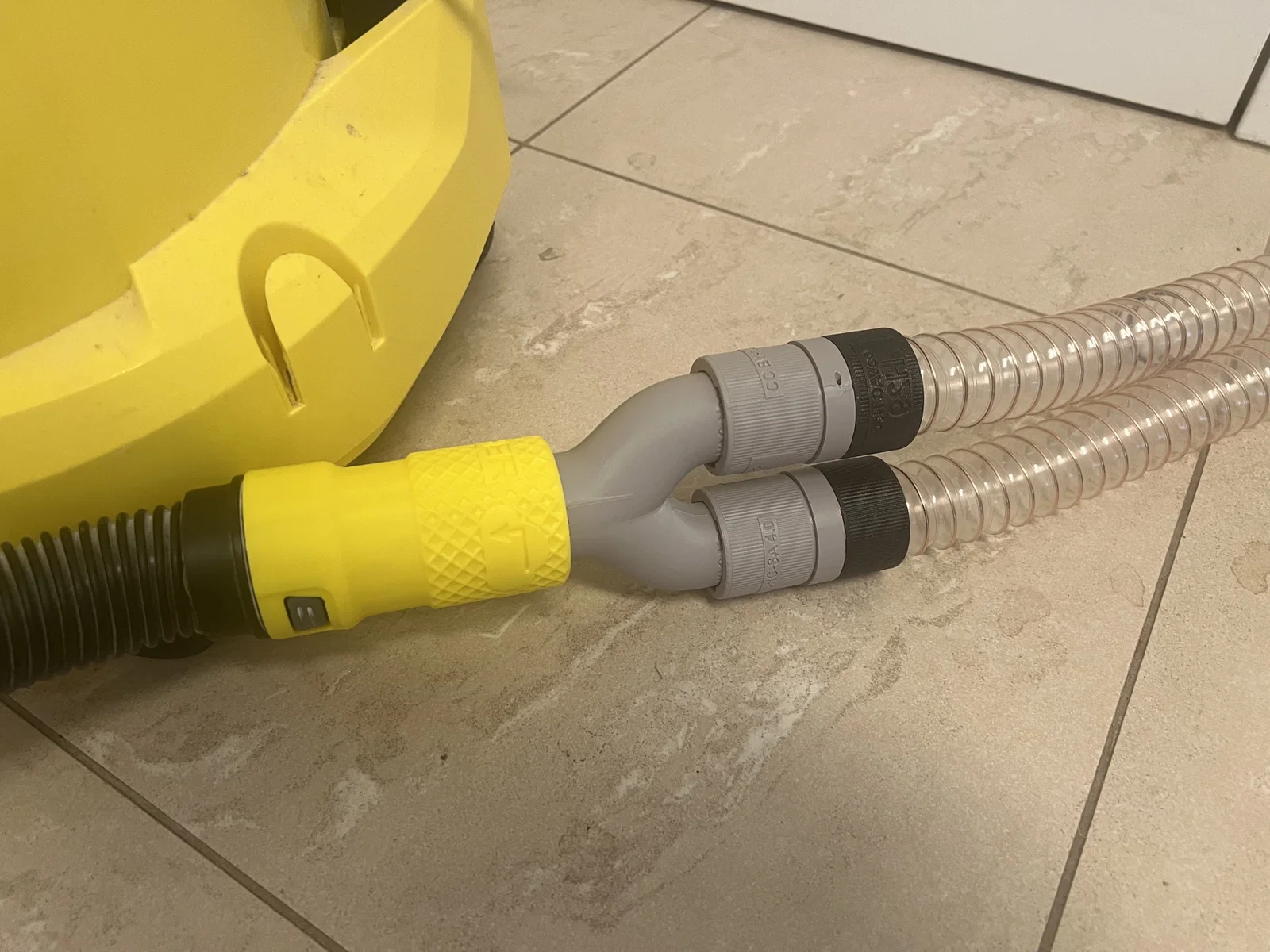

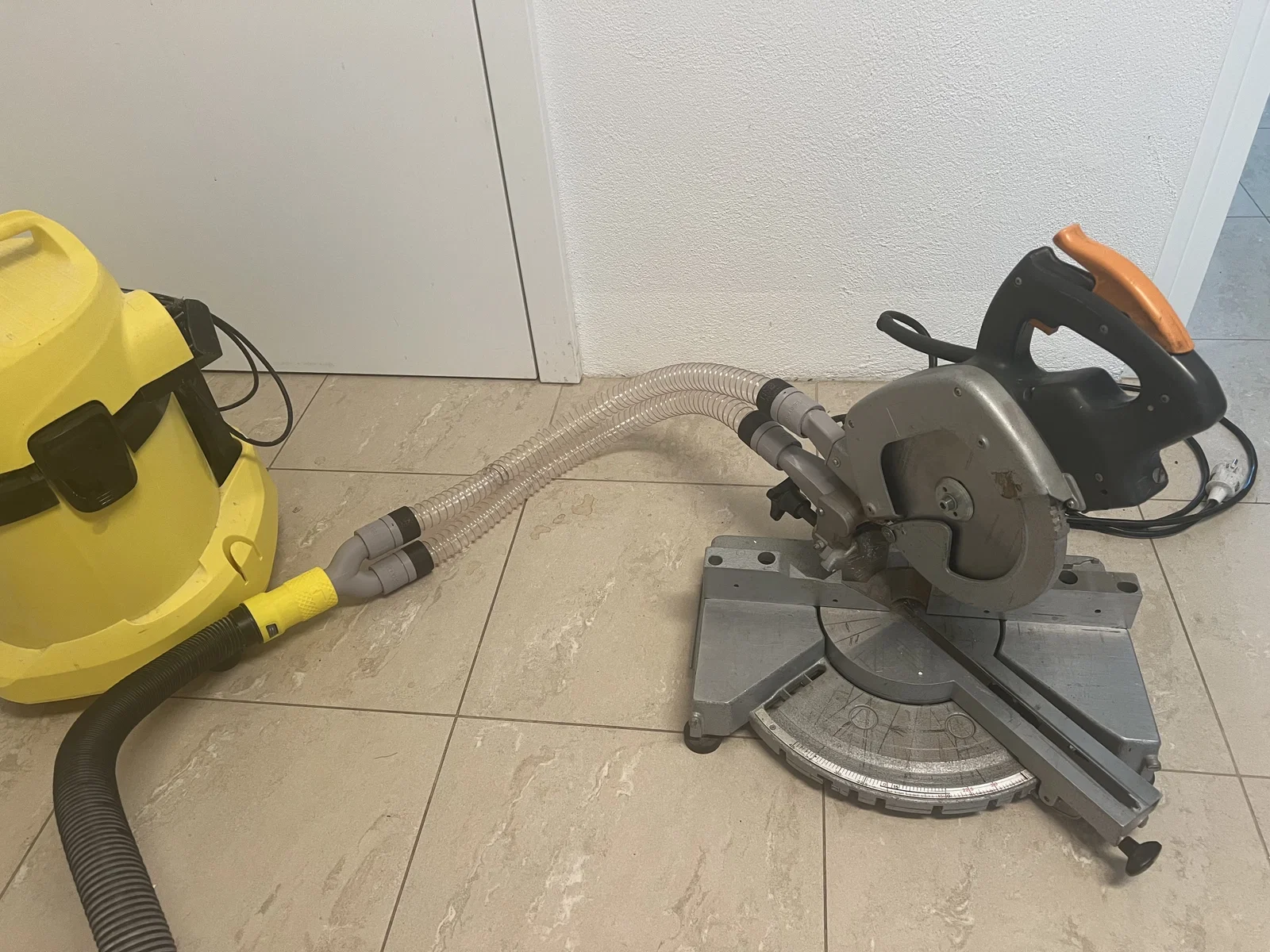

Giải pháp này tạo thành một hệ thống hút bụi hoàn chỉnh cho máy cưa ELU PS-174. Đối với máy hút bụi Kärcher WD-3 của mình, tôi đã tận dụng đầu chuyển sau (không cần chỉnh sửa):

Các vật liệu khác cần chuẩn bị:

Ống dẫn đường kính 30mm, cần 2 đoạn 60cm (bạn có thể lấy ống dài hơn rồi tự cắt đôi): https://www.amazon.de/dp/B0GL7THPQS O-ring: https://www.amazon.de/dp/B07KM7561J và https://www.amazon.de/dp/B07KM7GSRZ

Tôi in bằng nhựa PLA và PETG. Riêng file H29-F25-unten.stl, tôi phải in ngược (chỉnh trong Prusa-Slicer) vì loại ống tôi mua có ren phải.
