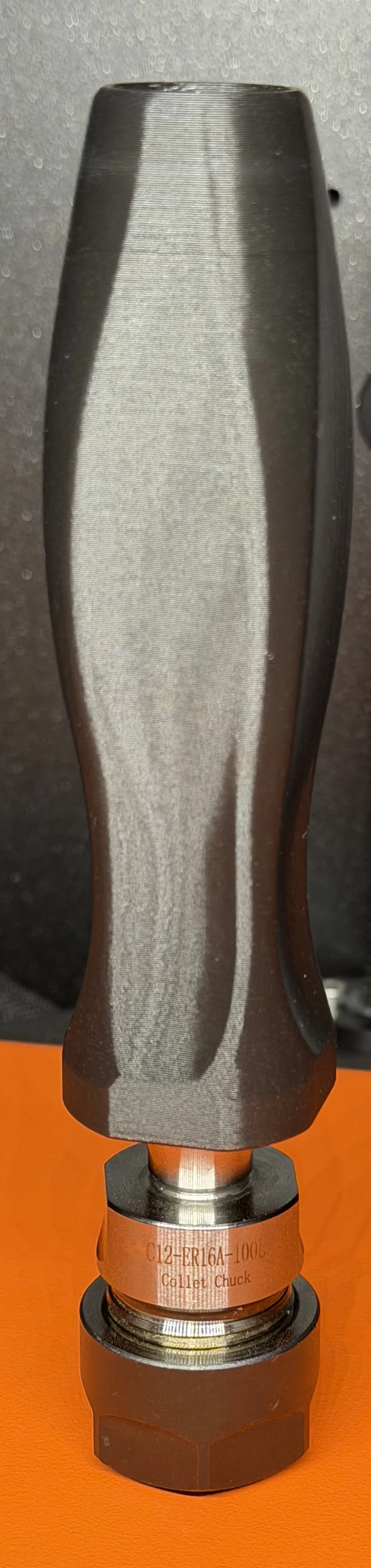

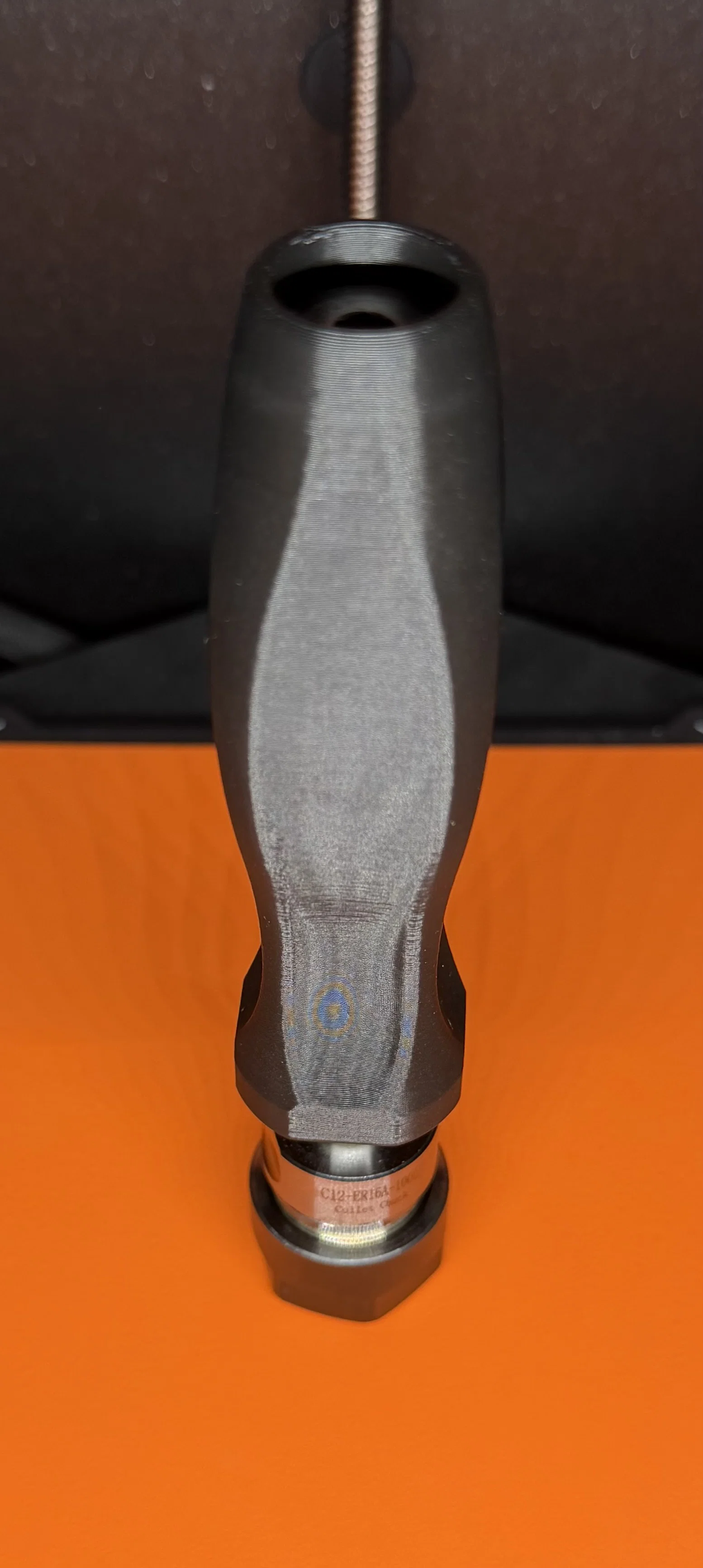

ER-16 Collet Pin Vise Handle 8mm bolt (CCD-v7)
Tôi đã dùng qua nhiều loại kẹp mũi khoan (pin vise) và hầu hết chúng đều không đáng tiền. Mẫu này do chính một thợ cơ khí là tôi thiết kế. Nó cũng có thể dùng chung với trục collet ER 12mm cho các phiên bản ER-11 và ER-8.
Lúc đầu tôi định tự thiết kế phần tay cầm, nhưng PvtDBJackson đã có một thiết kế rất tuyệt. Tôi cực kỳ ưng ý với kiểu dáng và cảm giác cầm nắm theo phong cách "Snap-On".

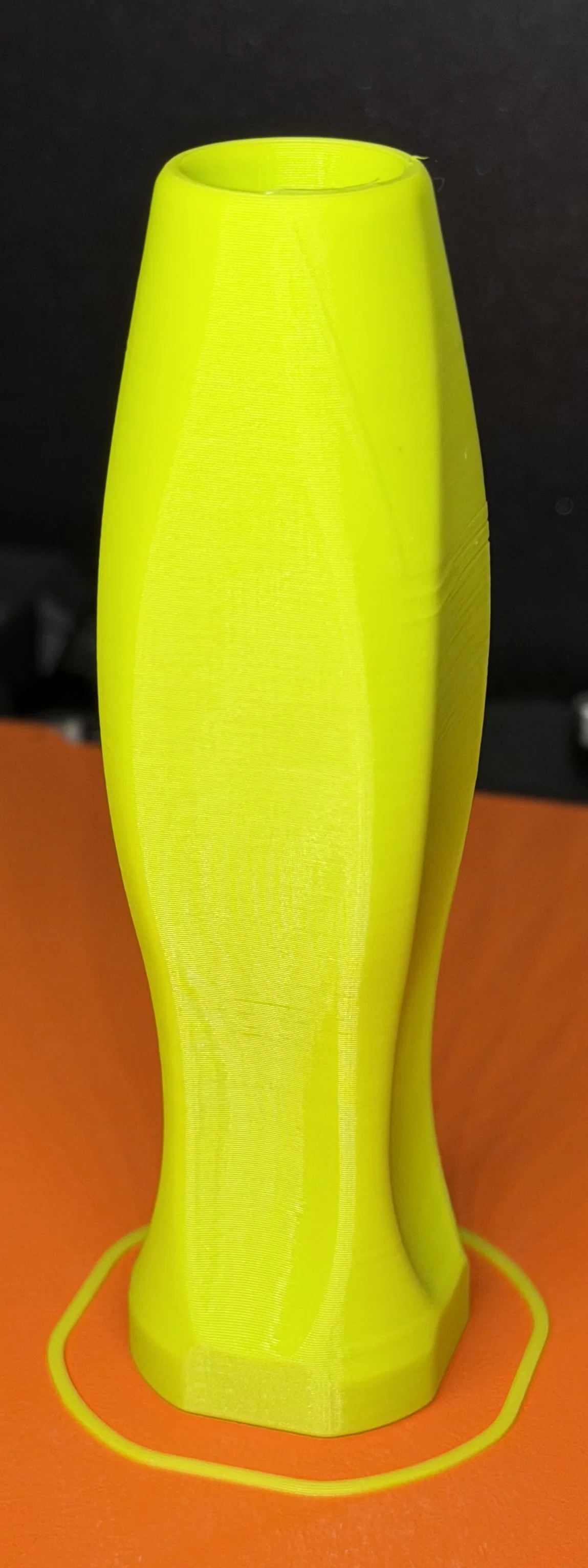

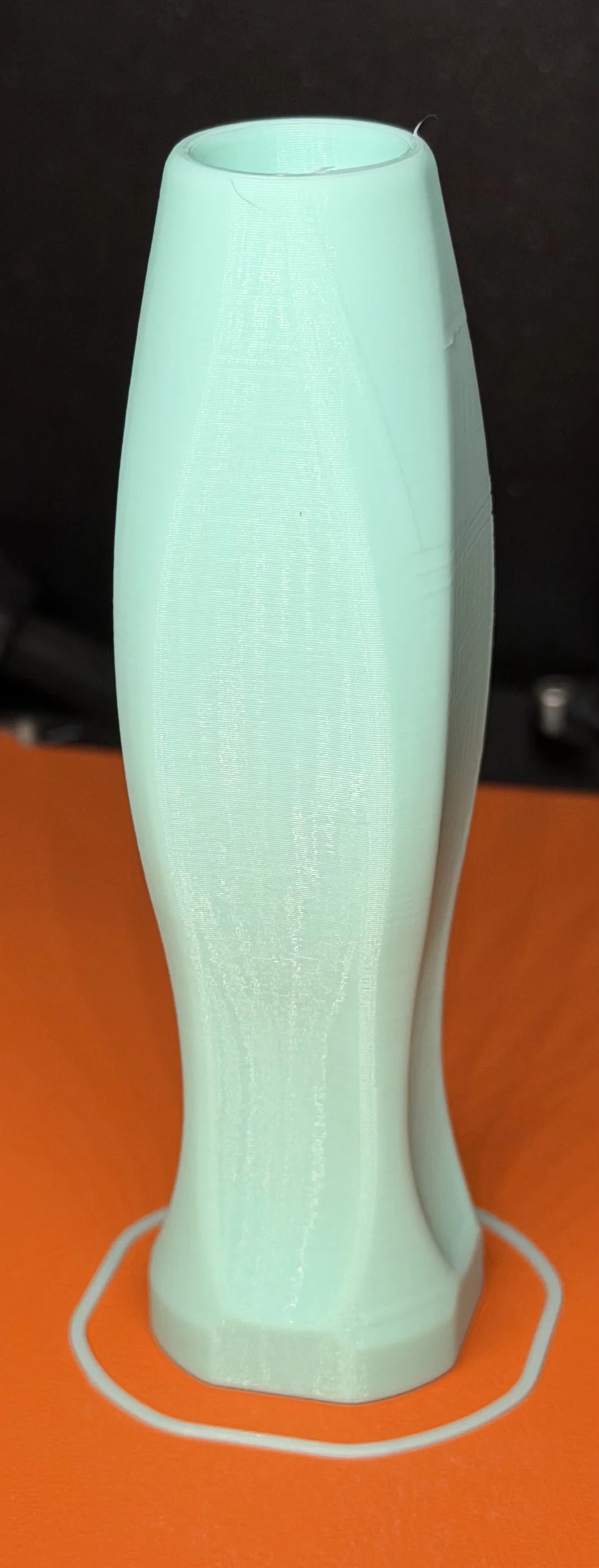

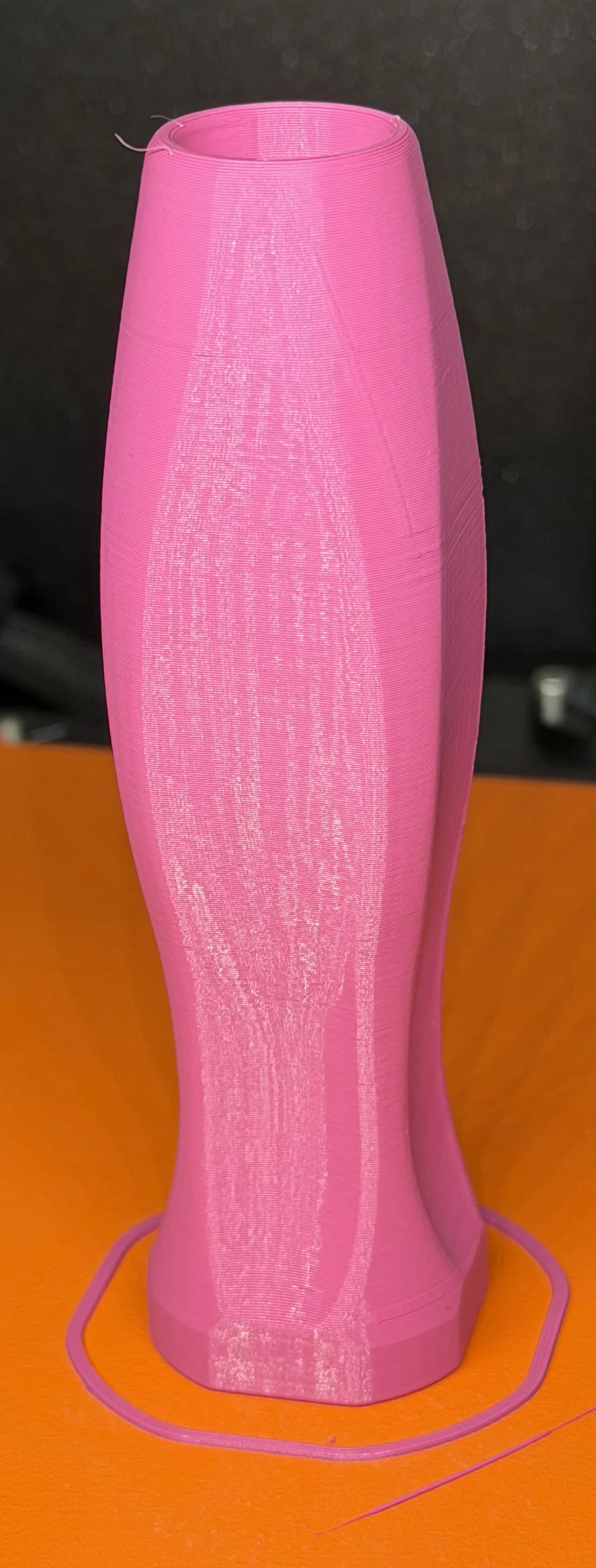

Thiết kế CAD của tôi được làm để không cần dùng support bên trong. Phần lỗ được đóng kín bằng kỹ thuật đan chéo hình chữ nhật.
Đây là chỗ trục 12mm khớp vào phần tay cầm được in.
Khoang bên trong để đặt vòng đệm (washer) 8mm giúp gia cố tay cầm.
Đặt vòng đệm 8mm vào khi máy tạm dừng.

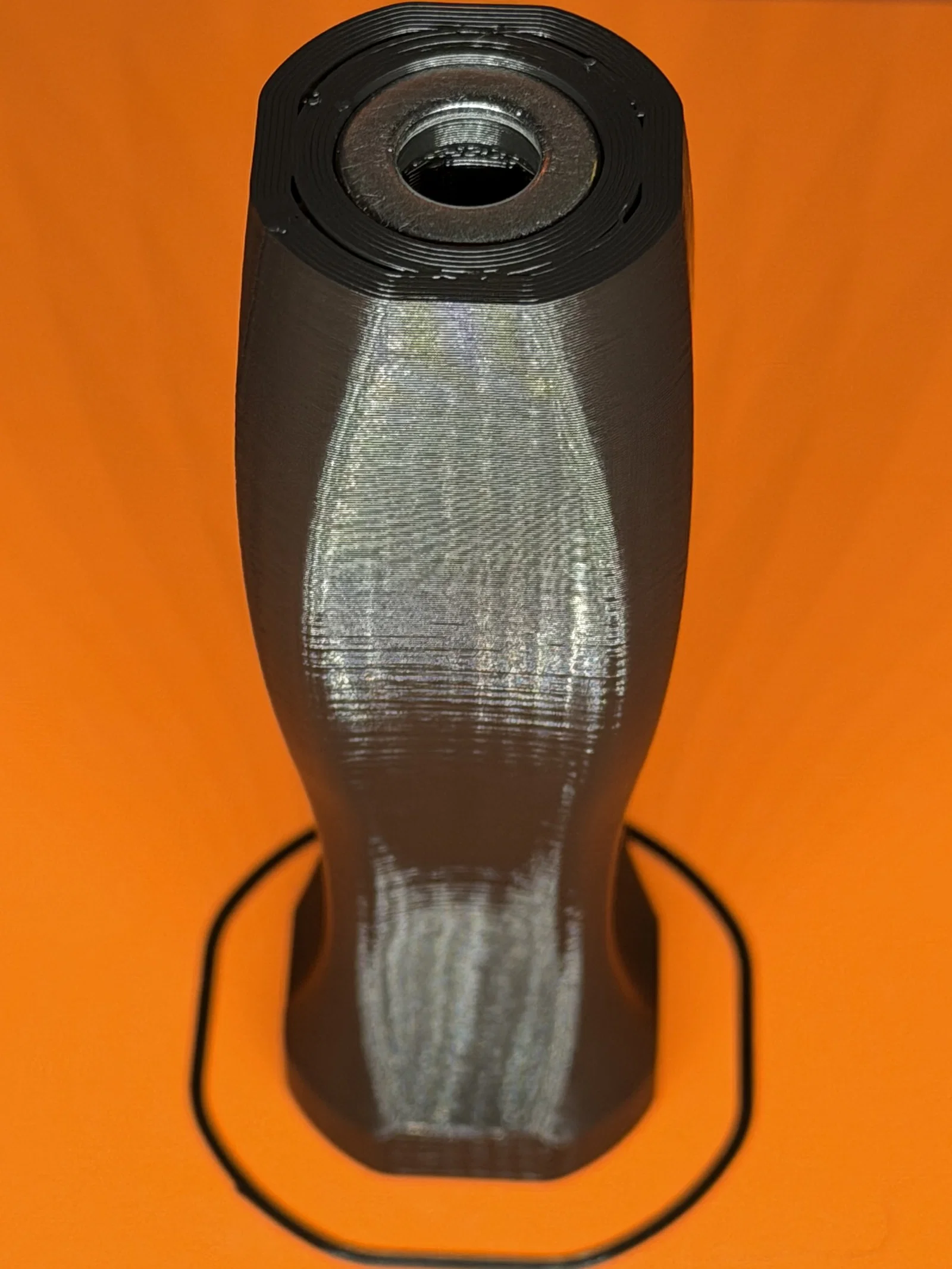

Đóng kín khoang chứa vòng đệm sau khi đã tạm dừng.

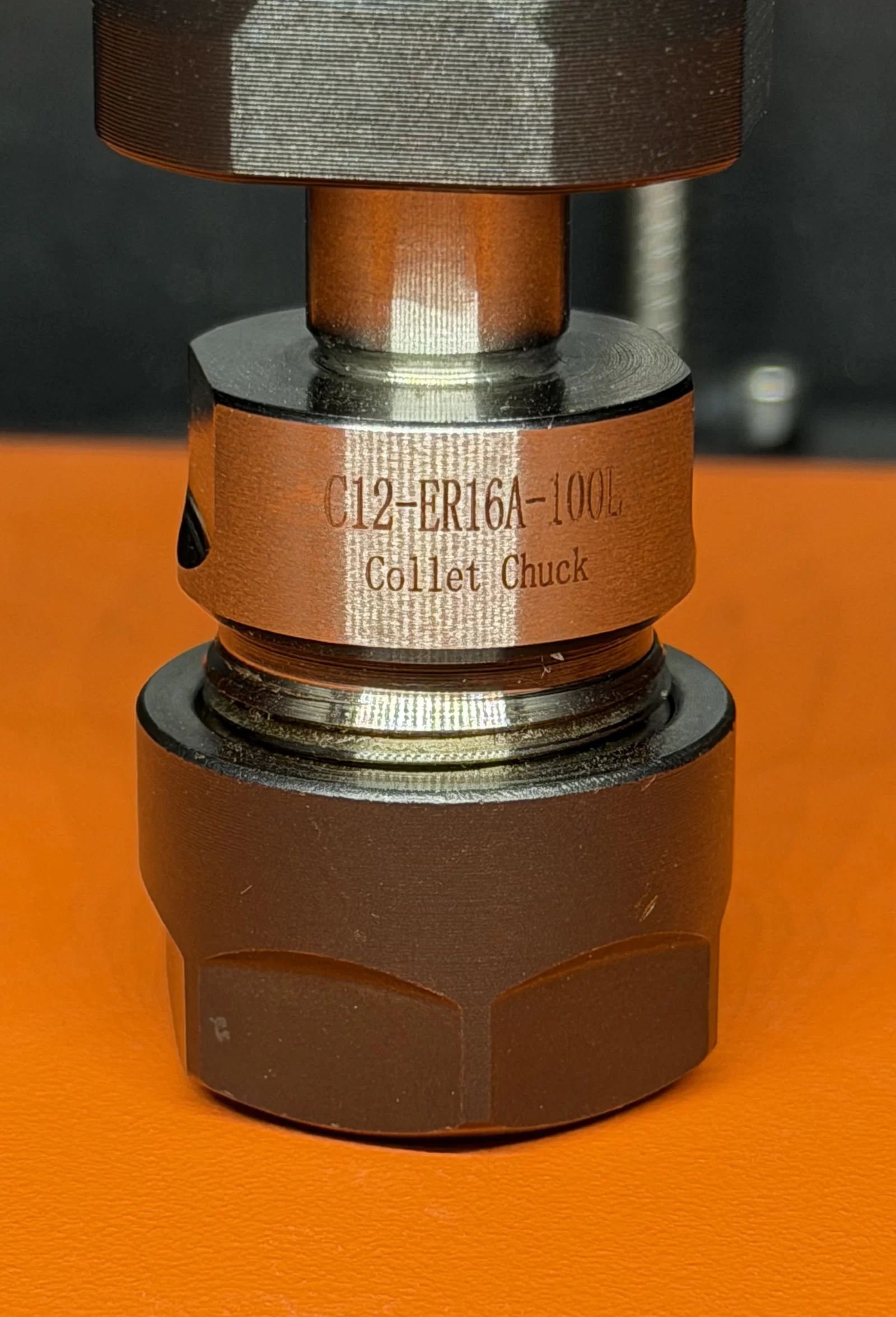

Tôi đã dùng loại đầu giữ dụng cụ ER-16 này.
Đầu đối diện với collet ER-16 có ren trong 8mm x 1.25. Tôi dùng nó như một kiểu thanh rút (drawbar) cho tay cầm này.
Đây là loại vít / bu-lông mà tôi dùng làm thanh rút.
https://www.mcmaster.com/92125A292/
Đây là vòng đệm tôi đã sử dụng.
https://www.mcmaster.com/91877A131/
Hy vọng mọi người cũng thấy hữu ích như tôi.
Tôi cũng muốn gửi lời cảm ơn đến tác giả này vì các mẫu collet ER-16 có thể in 3D. Chúng là tùy chọn, bạn vẫn có thể dùng collet thép nếu muốn, nhưng các mẫu in bằng nhựa vẫn hoạt động rất tốt.

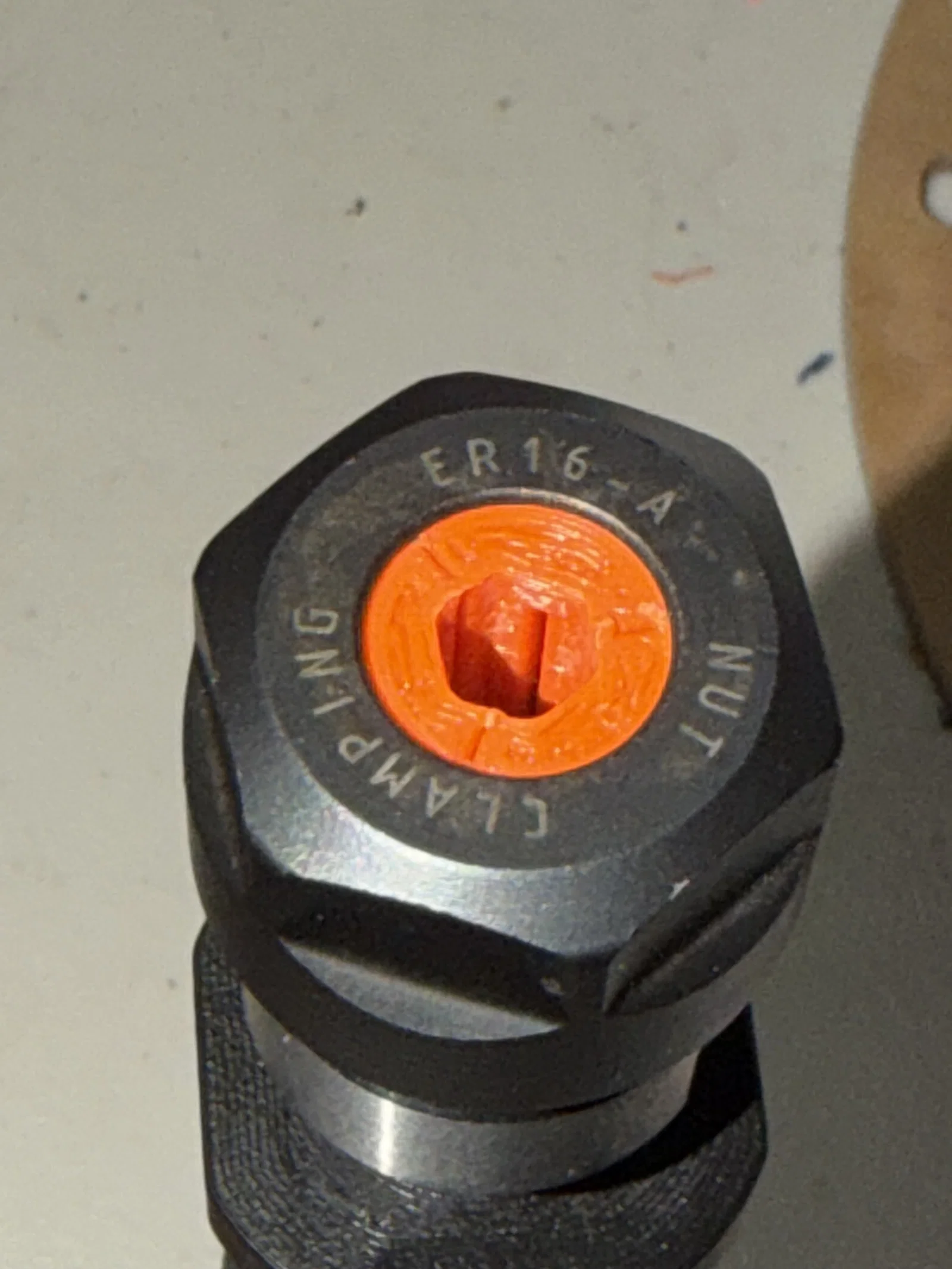

Collet lục giác ER-16 1/4" này được in từ nhựa PC-PBT của Push Plastics.
https://www.pushplastic.com/collections/pc-pbt-1-75mm
Tôi rất muốn dành lời khen ngợi cho người tạo ra các collet ER-16 in 3D này.

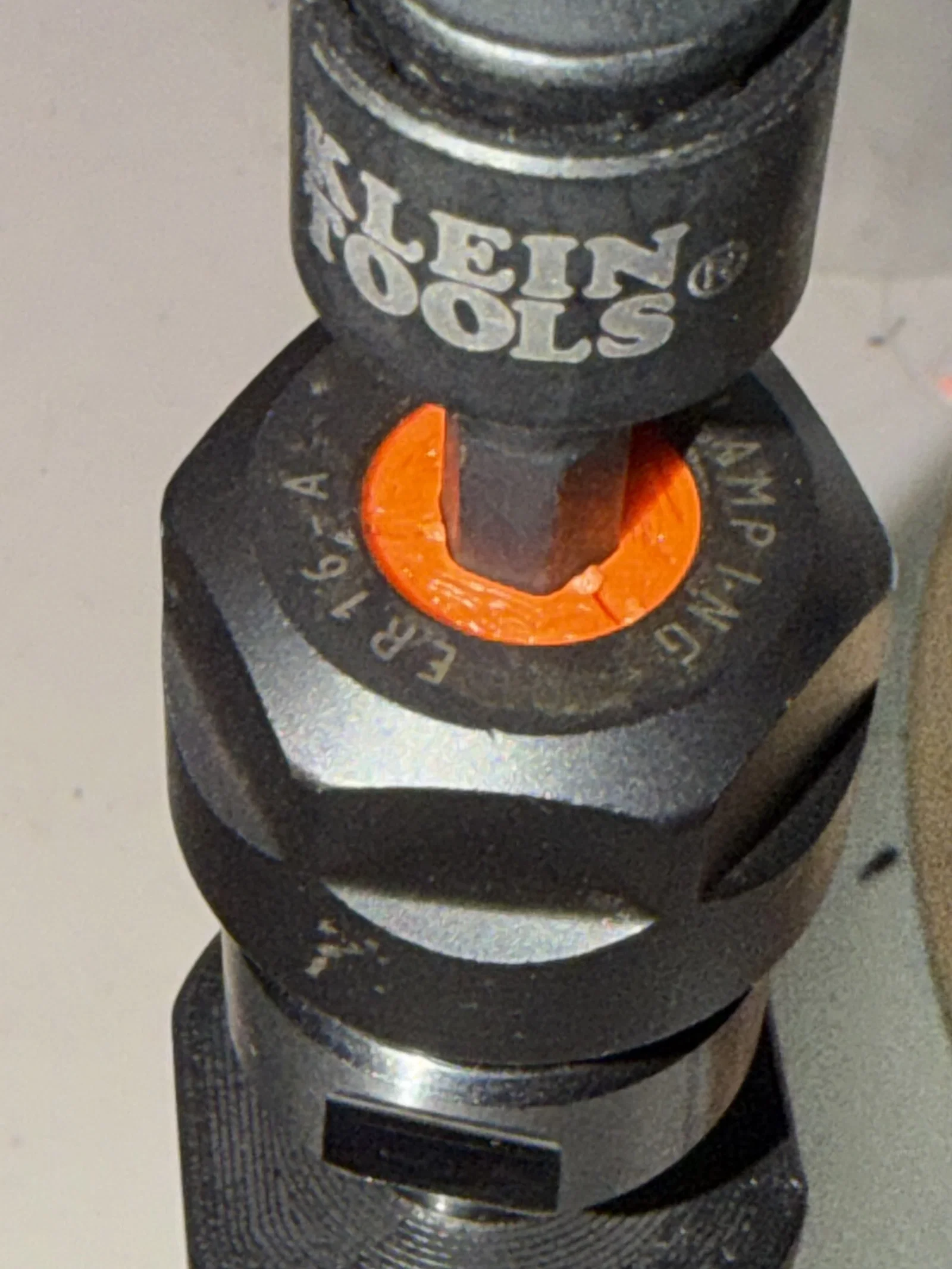

Collet lục giác ER-16 1/4" in từ nhựa PC-PBT của Push Plastics, dùng kèm với dụng cụ lục giác 1/4" của Klein.

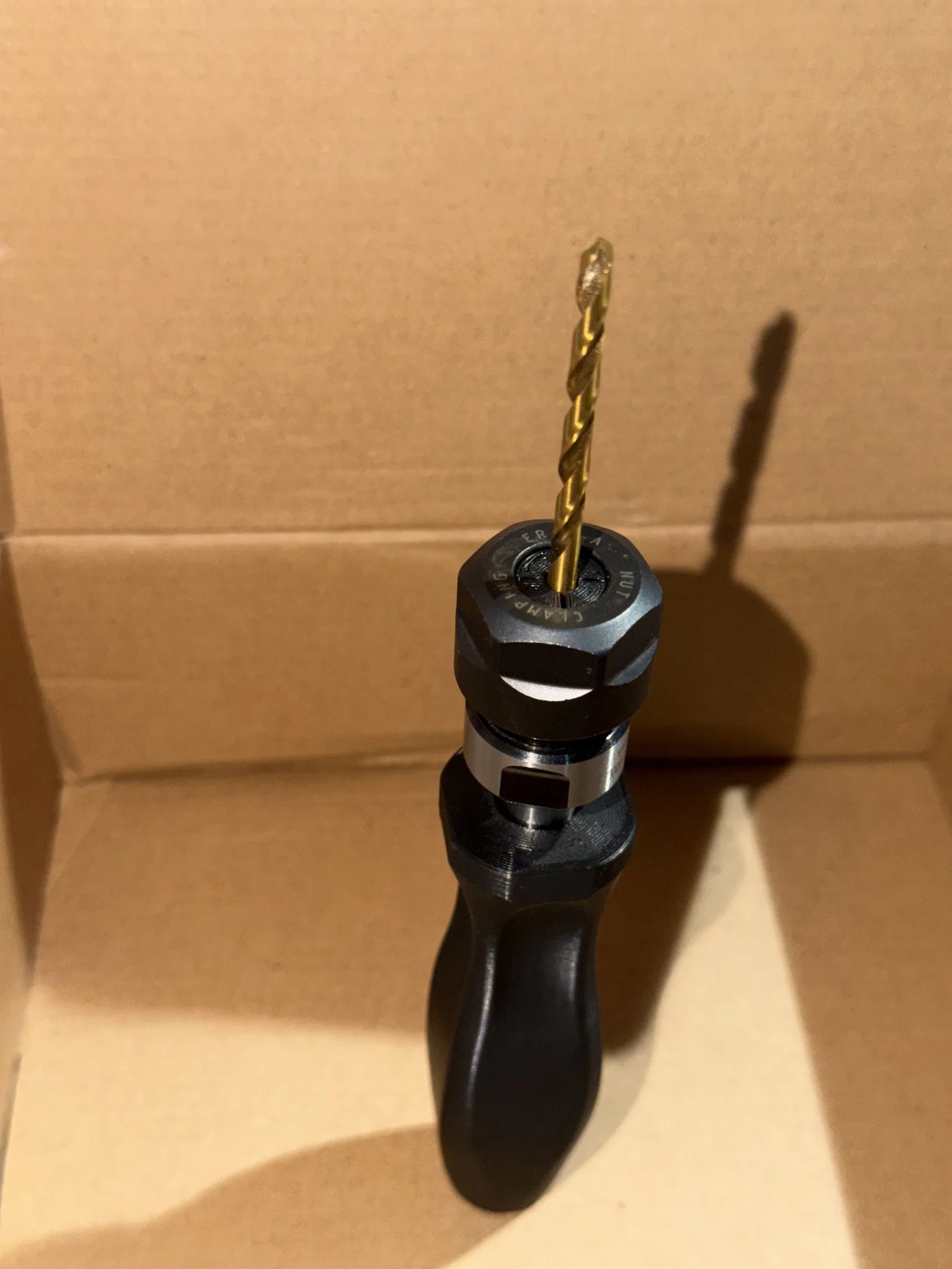

Đây là bộ sản phẩm đang lắp với mũi khoan nhỏ để bavia lỗ. Collet nhựa này được in bằng nhựa 3-D Fuel Tough PRO PLA +. Tay cầm cũng được in bằng cùng loại vật liệu đó.
https://www.3dfuel.com/products/pro-pla-midnight-black-1-75mm?variant=39755408474177
Đối với tay cầm, tôi đã sử dụng các thiết lập in sau:
In trên máy PRUSA CORE ONE.
Đầu phun 0.4mm
Độ cao lớp in 0.2mm
Lớp đáy - 6
Lớp trên - 6
Lớp thành - 6
Infill Gyroid 15%
Nhiệt độ bàn in - 60 độ C
Nhiệt độ đầu phun - 230 độ C
Tôi có dùng tấm bàn in Orange CryoGrip Frostbite. Loại này dùng cực kỳ ngon. Lưu ý chỉ được dùng nước để vệ sinh, không dùng cồn IPA.
https://biqu.equipment/products/biqu-cryogrip-pro-glacier-build-plate?variant=42480828055650
