Hộp đựng Volt Amp Meter với cổng DC 5.5x2.1 và 5.5x2.5
Hộp đựng đồng hồ đo điện áp và cường độ dòng điện DC. Thiết kế đơn giản gồm 2 phần, dễ in, dùng để kiểm tra nguồn điện đầu vào và dòng điện tiêu thụ của thiết bị một cách tiện lợi và gọn gàng.
Mô tả

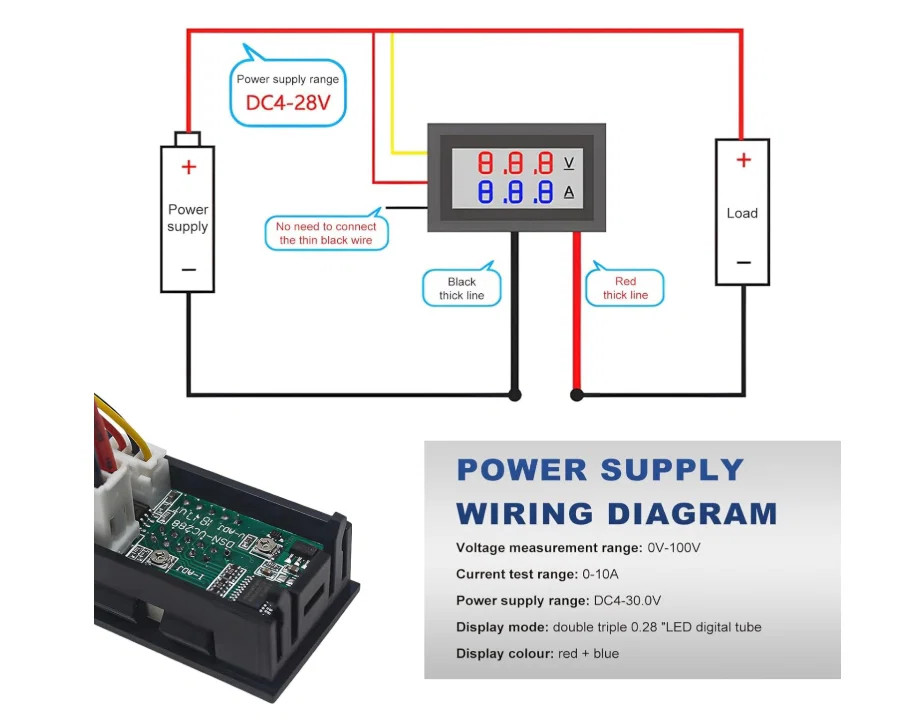

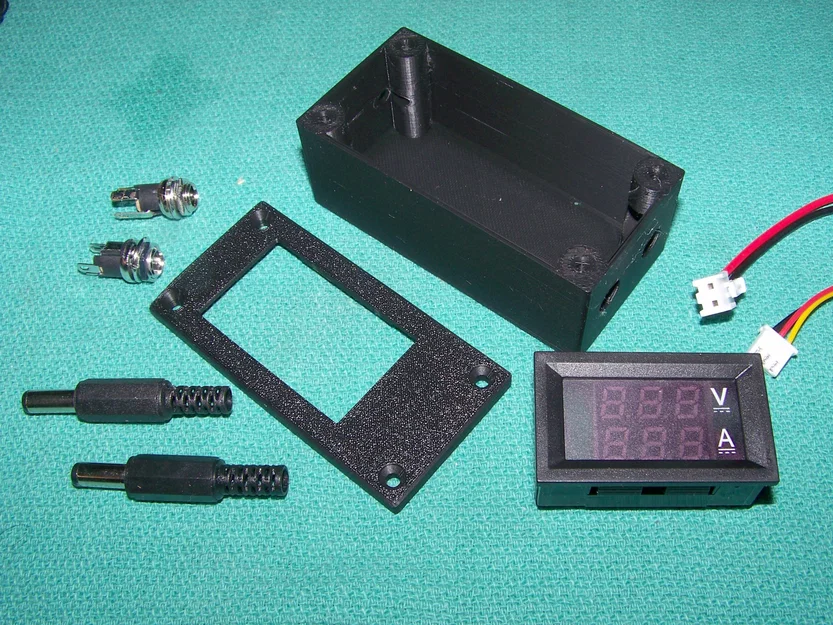

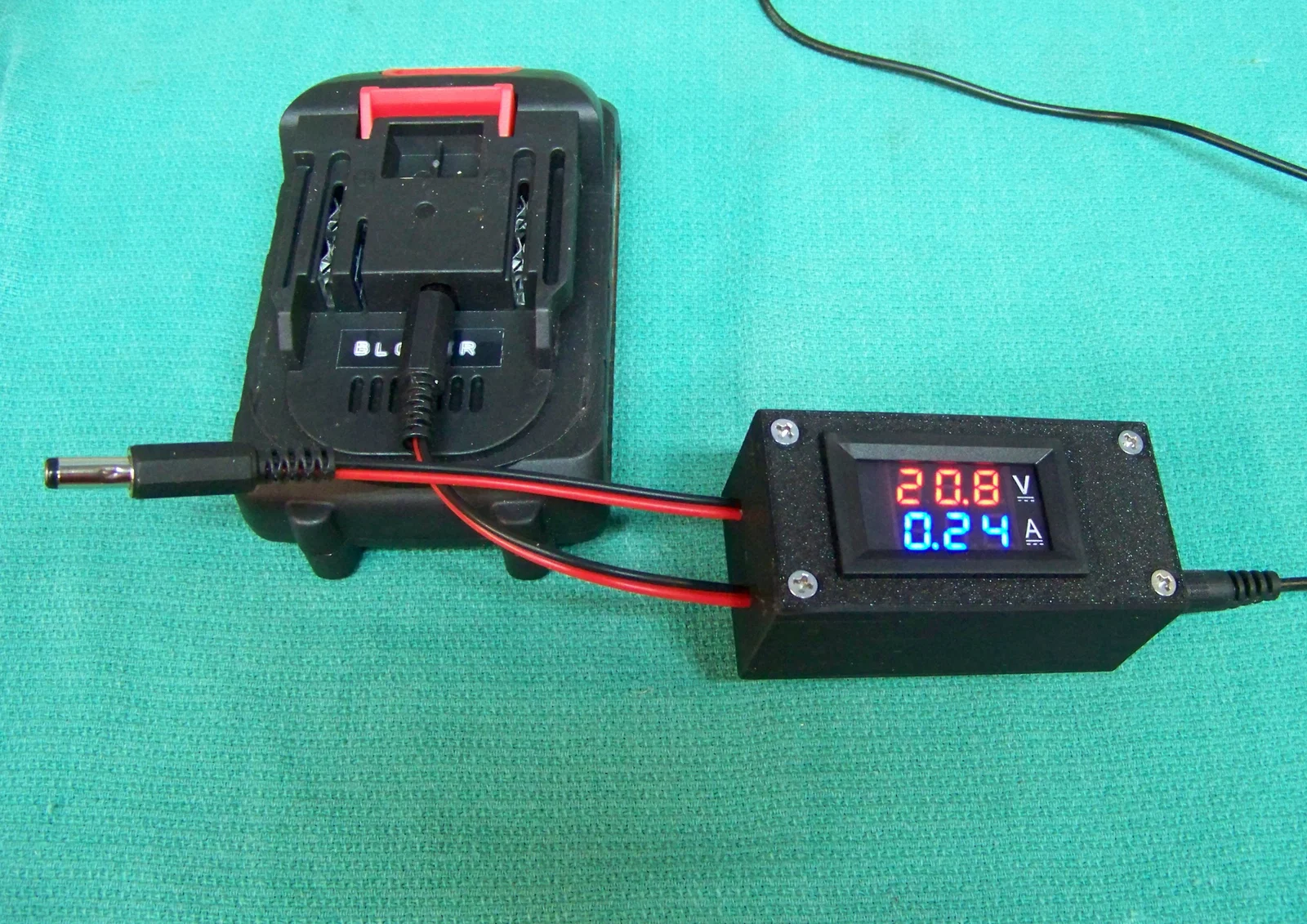

Như hình đã cho, mình muốn kiểm tra dòng điện tiêu thụ khi sạc cục pin này. Chỉ cần in 2 chi tiết mà không cần cài đặt gì đặc biệt. Bạn cần chuẩn bị bốn ốc vít đầu bằng 3mm để bắt trực tiếp vào nhựa, bộ đồng hồ đo có sẵn hai đầu nối dây, mỗi loại hai đầu nối DC đực và cái kích thước 5.5 x 2.1 và 5.5 x 2.5 cùng dây điện. Bạn có thể tìm mua tất cả trên Amazon. Với đồng hồ đo, hãy tìm kiếm từ khóa 0.28" Digital Voltmeter Ammeter, trong phần thông tin sản phẩm sẽ có sơ đồ đấu dây. Thay đổi chính là: Power Supply (Nguồn cấp) sẽ là các cổng đầu vào DC được gắn trên hộp và đấu song song với nhau, còn Load (Tải) sẽ là các đầu nối DC đầu ra được đấu song song. Vì khoảng trống ở đáy hộp khá ít, bạn nhớ sắp xếp dây gọn gàng để tránh bị cấn khi lắp đồng hồ và nắp hộp nhé.
