Hộp Rugged Box (Parametric) Mới – Cải tiến cho kích thước nhỏ và tùy biến bản lề/khóa gài

Về bản remix này

Rugged Box (Parametric) của Whity là một thiết kế cực kỳ chắc chắn và được kỹ thuật hóa rất tốt. Tuy nhiên, khi mình dùng nó để tạo các loại hộp có kích thước nhỏ, đặc biệt là chiều cao dưới 20 mm, mình đã gặp một vài hạn chế về hình học.

Vì cần phải tùy chỉnh lại, mình đã tranh thủ thêm vào một tính năng mà mình mong đợi từ lâu: khả năng tự do định nghĩa số lượng bản lề và khóa gài.

Phiên bản này vẫn giữ được tinh thần của mẫu gốc nhưng linh hoạt hơn nhiều cho các loại hộp nhỏ và nhu cầu cấu hình riêng biệt.

Các cải tiến chính

Tùy chỉnh số lượng bản lề, khóa gài và gân tăng cứng

Các tham số mới cho phép bạn thiết lập:

• Số lượng bản lề và khóa gài
• Số lượng gân tăng cứng ở cạnh bên

Khi kích thước hộp và chiều dài ốc vít tương thích, các chi tiết sẽ được tự động tạo ra và phân bổ đều dọc theo chiều dài và chiều rộng của hộp.

Tối ưu hóa cho chiều cao thấp

• Điều chỉnh hình học phù hợp cho hộp hoặc nắp có chiều cao dưới 20 mm
• Loại bỏ các gân không cần thiết khi không gian không đủ để tích hợp
• Tự động cập nhật hình học mà không cần chỉnh sửa thủ công

Khóa gài thích ứng với kích thước nhỏ

Đối với các loại hộp cực thấp:

• Chiều cao khóa gài tự động điều chỉnh
• Cơ chế vẫn hoạt động ổn định trong khi chiếm diện tích tối thiểu

Các tham số khả dụng

Các tham số gốc từ Whity vẫn khả dụng:

• InnerBoxDepth: chiều sâu bên trong hộp
• InnerBoxWidth: chiều dài bên trong hộp (trục bản lề và khóa gài)
• InnerBoxHeight: chiều cao bên trong phần dưới
• InnerLidHeight: chiều cao bên trong của nắp
• ScrewLength: chiều dài ốc vít
• HingeLatchOffset: khoảng cách giữa bản lề/khóa gài và vách trong
• RibOffset: khoảng cách của gân bên ngoài so với vách trong

Các tham số mới:

• NumberOfLatch: số lượng bản lề và khóa gài
• NumberOfRib: số lượng gân tăng cứng bên ngoài

Khuyến nghị về ốc vít

Mặc dù đường kính ốc vít vẫn có thể tùy chỉnh, mình rất khuyến khích dùng ốc M3 giống như mẫu gốc. Chúng mang lại:

• Sự cân bằng tuyệt vời giữa diện tích chiếm chỗ và độ chắc chắn
• Khả năng tương thích tốt hơn với các hộp có chiều cao thấp

Để bản lề bền hơn, nên dùng vít dài hơn 20 mm nếu có thể.

Tổng số vít cần dùng: NumberOfLatch × 3

Lưu ý quan trọng

Cảnh báo

Thông báo cảnh báo trong Fusion 360: Khi cập nhật mô hình sau khi thay đổi tham số, Fusion 360 có thể hiển thị cảnh báo hoặc lỗi tái tạo. Đây là điều bình thường.

Một số hàm chỉ dùng cho phạm vi kích thước cụ thể hoặc số lượng bản lề/khóa gài nhất định. Nếu cấu hình không tương thích (thiếu chiều rộng, chiều dài vít không phù hợp...), kết quả sẽ hiển thị ngay trên mô hình và thường không cần sửa chữa thêm.

Tự động quản lý chiều cao

Khi InnerLidHeight lớn hơn InnerBoxHeight, mô hình sẽ tự động đảo ngược hai giá trị này. Ràng buộc này là cần thiết vì chiều dài khóa gài (cần gạt và khoảng cách vít) phụ thuộc trực tiếp vào hình học của hộp dưới. Chiều cao phần đáy được ưu tiên để đảm bảo hệ thống đóng mở hoạt động tối ưu.

Ví dụ về hộp siêu nhỏ

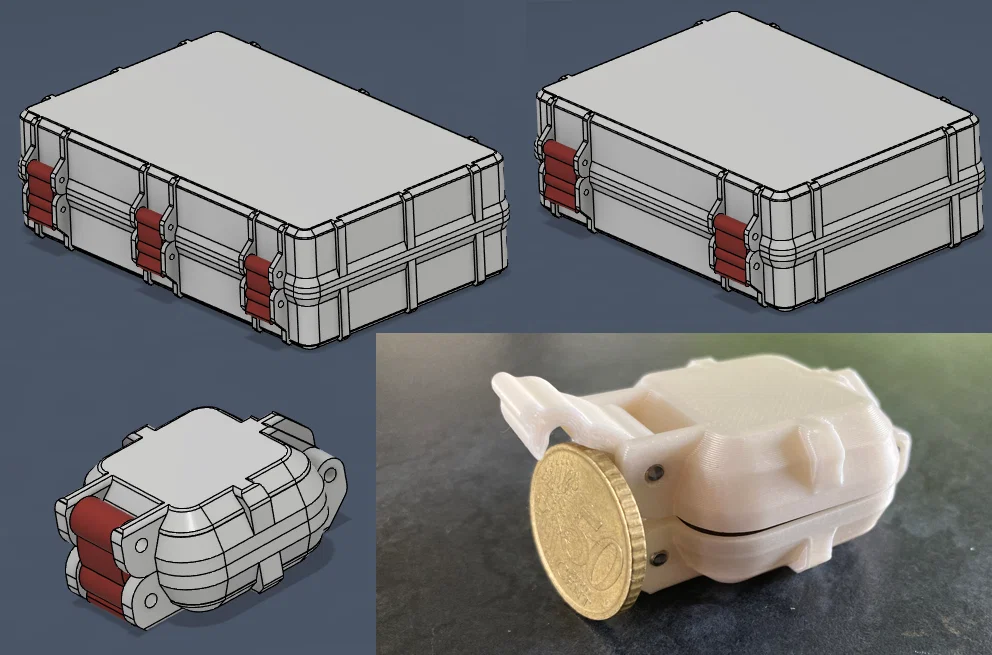

Ảnh hiển thị một mẫu in với các thông số sau để minh họa cho hộp kích thước nhỏ:

• InnerBoxDepth = 30 mm
• InnerBoxWidth = 30 mm
• InnerBoxHeight = 9 mm
• InnerLidHeight = 9 mm
• ScrewLength = 20 mm
• NumberOfLatch = 1
• NumberOfRib = 1

Phần ron cao su (seal) được in bằng TPU 95A. Tuy nhiên, nên dùng vật liệu mềm dẻo hơn để giảm lực cần thiết khi đóng khóa gài.

In ấn

Hộp và nắp

• Thiết lập tiêu chuẩn
• Không cần hỗ trợ (supports)

Khóa gài

Để cải thiện độ bền cơ học:

• Khuyến khích dùng PETG
• 4 lớp vỏ (outer perimeters)

Tín dụng

Mô hình này là bản remix của:

• Rugged Box (Parametric) bởi Whity
• Tool Box Parametric bởi Yanev

Cảm ơn các tác giả vì những công trình xuất sắc đã làm nền tảng cho phiên bản cải tiến này.
