Vỏ hộp cho RP2040 Radio Fruit (Adafruit Feather RP2040 kèm RFM69)
Mẫu vỏ bảo vệ thiết kế tối ưu dành cho bo mạch Adafruit RP2040 Radio Fruit cùng ăng-ten xoắn. Sản phẩm hỗ trợ ốc cấy nhiệt M2, lỗ cắm USB rộng rãi, dễ dàng lắp ráp bằng nhựa PETG mà không cần tốn công xử lý support.
Mô tả

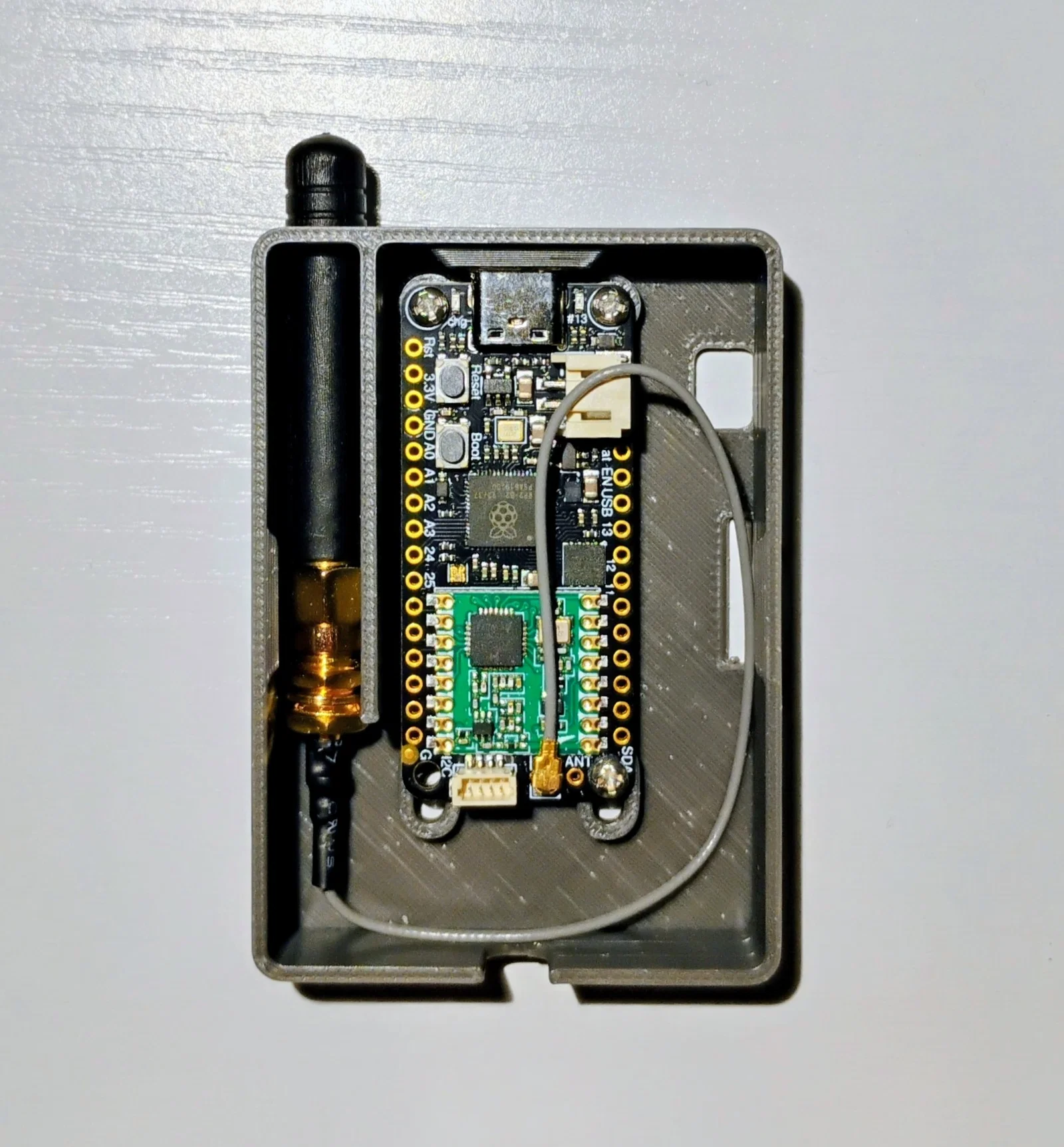

Vỏ bảo vệ dành cho Adafruit RP2040 Radio Fruit (RP2040 Feather kết hợp RFM69) giúp cố định bo mạch và ăng-ten dạng xoắn.
Tôi đã thêm các vách ngăn và chi tiết truy cập (lỗ khoét để ăng-ten nhô ra ngoài) nhằm lắp vừa ăng-ten SMA dạng xoắn (loại ngắn, tròn). Bên cạnh đó, tôi cũng bổ sung phần thiết kế để sử dụng ốc cấy nhiệt (heatset inserts) M2 và mở rộng lỗ cắm USB để tạo độ thoáng tốt hơn.
Các chi tiết khớp nối với nắp hoặc ngăn chứa pin vẫn được giữ nguyên, nên bạn có thể dùng chung linh kiện với mẫu vỏ hộp gốc mà không gặp vấn đề gì.
Sản phẩm sử dụng ốc M2, in bằng nhựa PETG, không cần dùng cấu trúc hỗ trợ (support). Tôi đã thử in cả hai phương án có và không có support, kết quả chức năng hoàn toàn như nhau. Tuy nhiên, tôi khuyên nên thêm support cho lỗ đi dây ăng-ten để bề mặt in trông đẹp hơn.
