Thay thế pin cho Sony BP-MZ1
Tổng hợp ba phương án thay thế pin cho dòng Sony BP-MZ1, bao gồm hướng dẫn lắp ráp chi tiết các loại pin AAA, AA Lithium-Ion hoặc 18650 cùng thông số in 3D tối ưu cho vỏ pin.
Mô tả
Ba phương án thay thế cho pin BP-MZ1.
1- Sử dụng 5 viên pin sạc NiCd cỡ AAA
2- Sử dụng 2 viên pin Lithium-Ion cỡ AA
3- Sử dụng 2 viên pin Lithium-Ion 18650
Sử dụng 2 ốc vít M2.5x10.

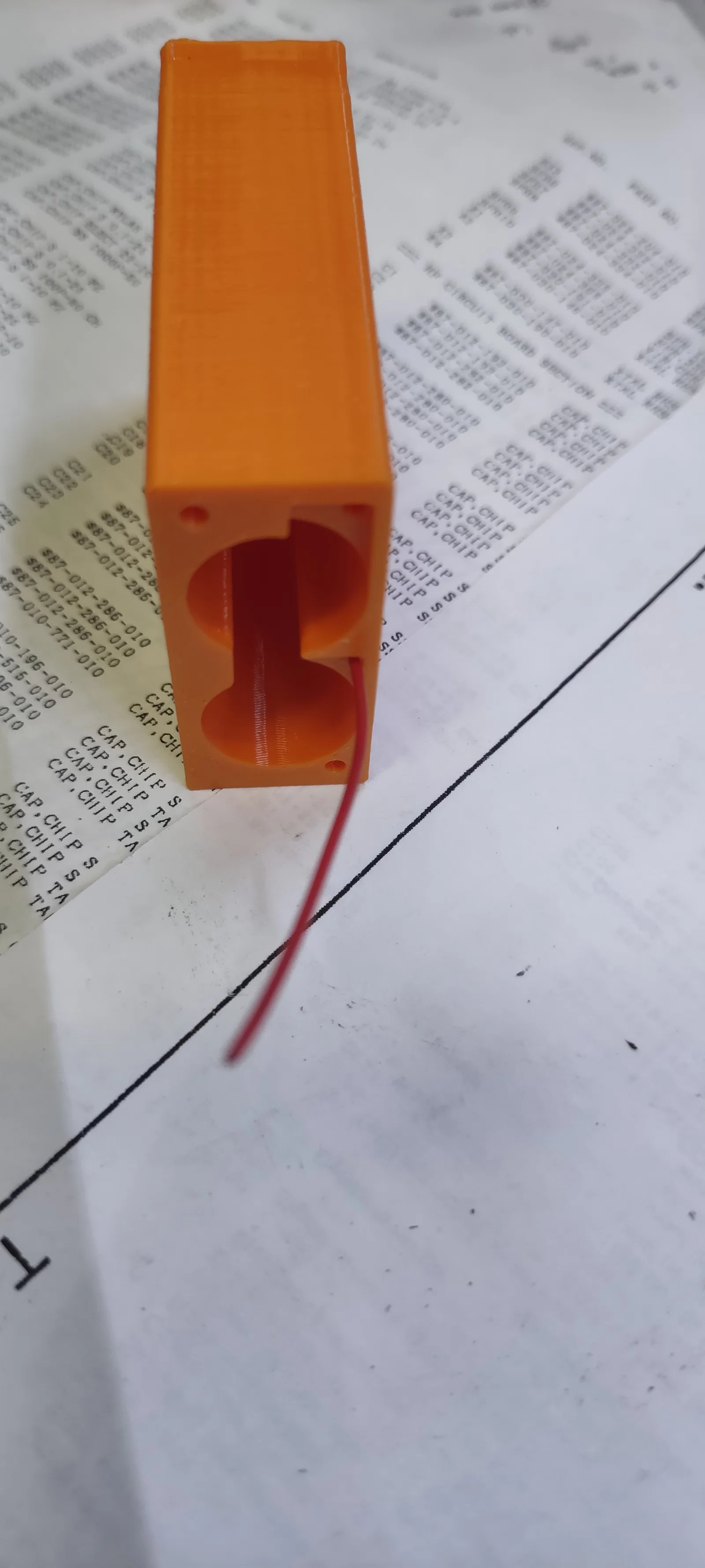

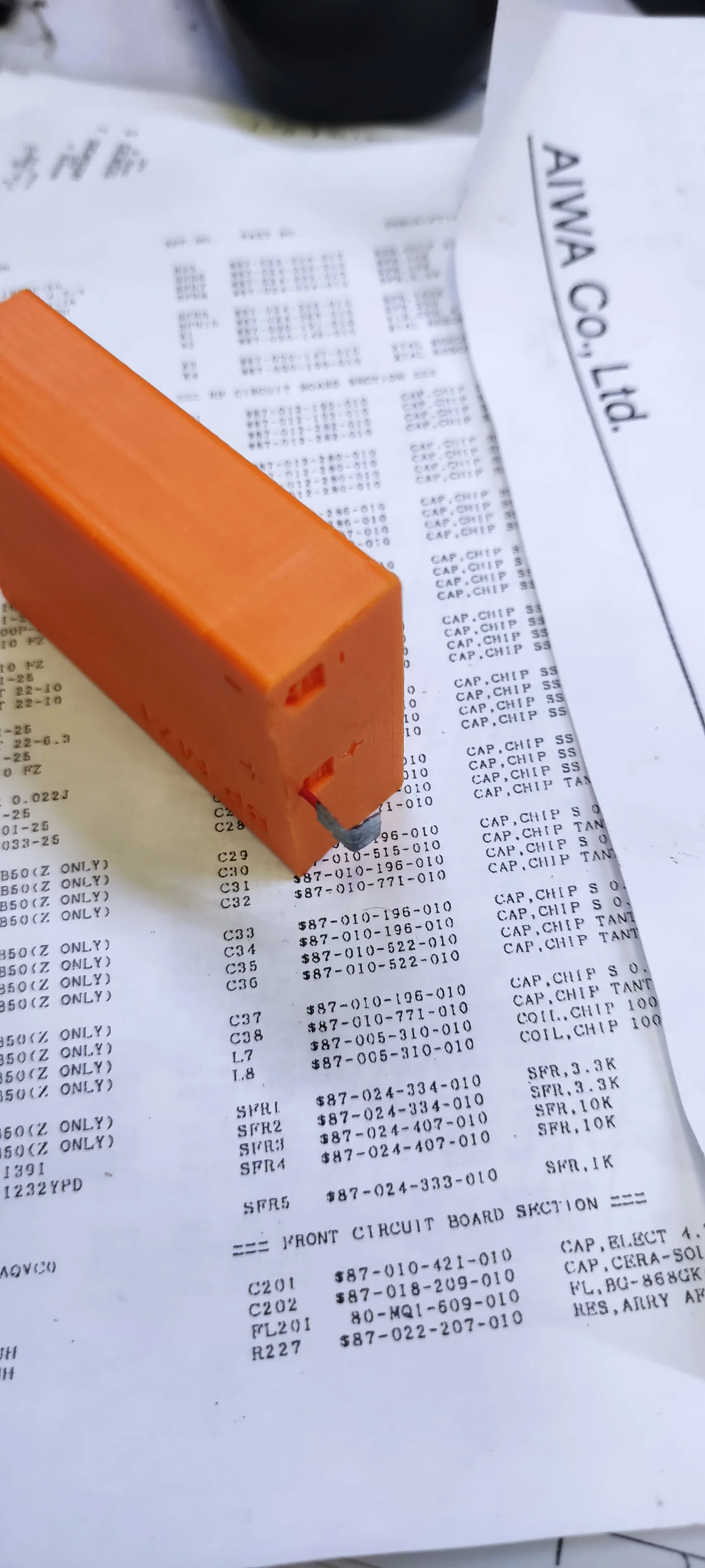

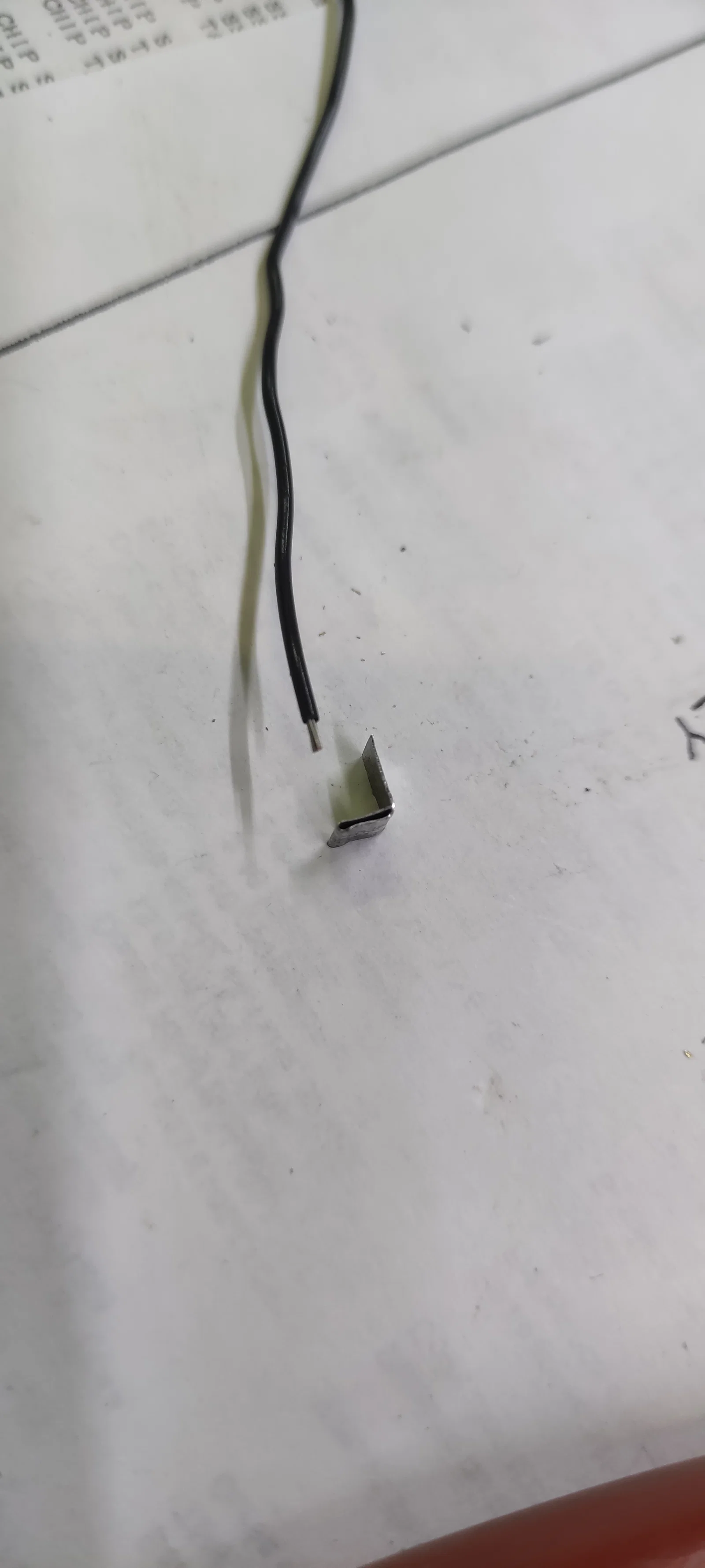

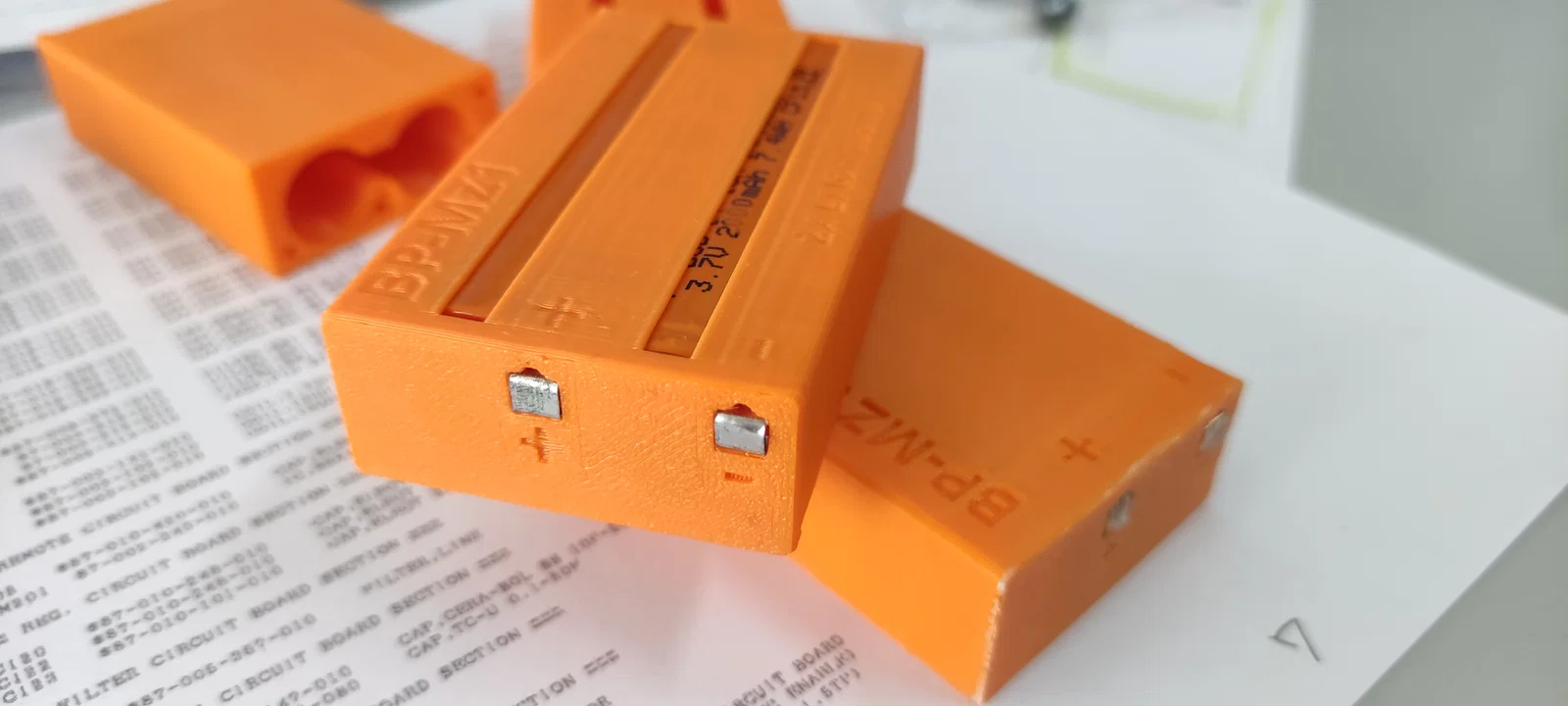

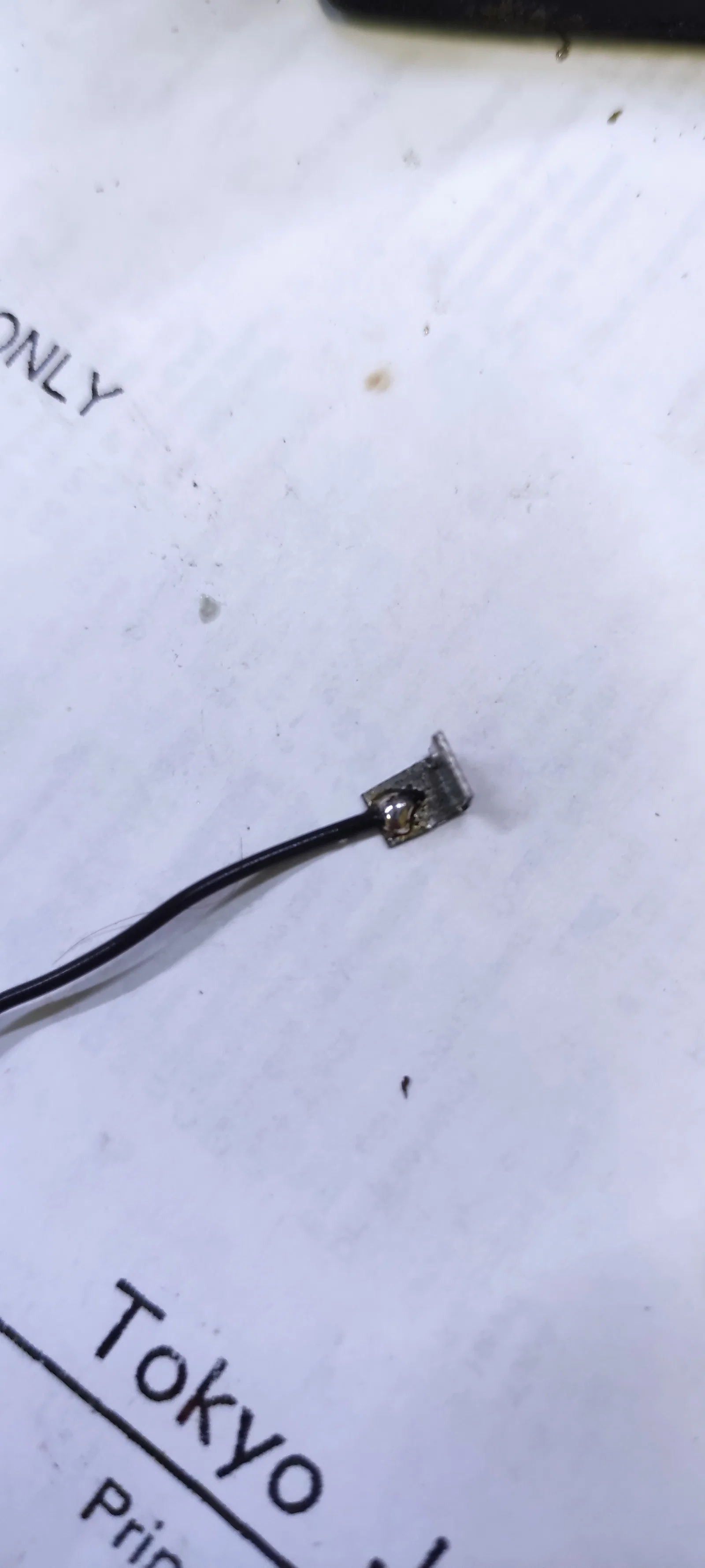

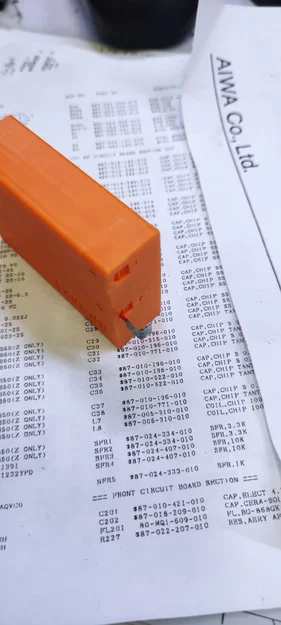

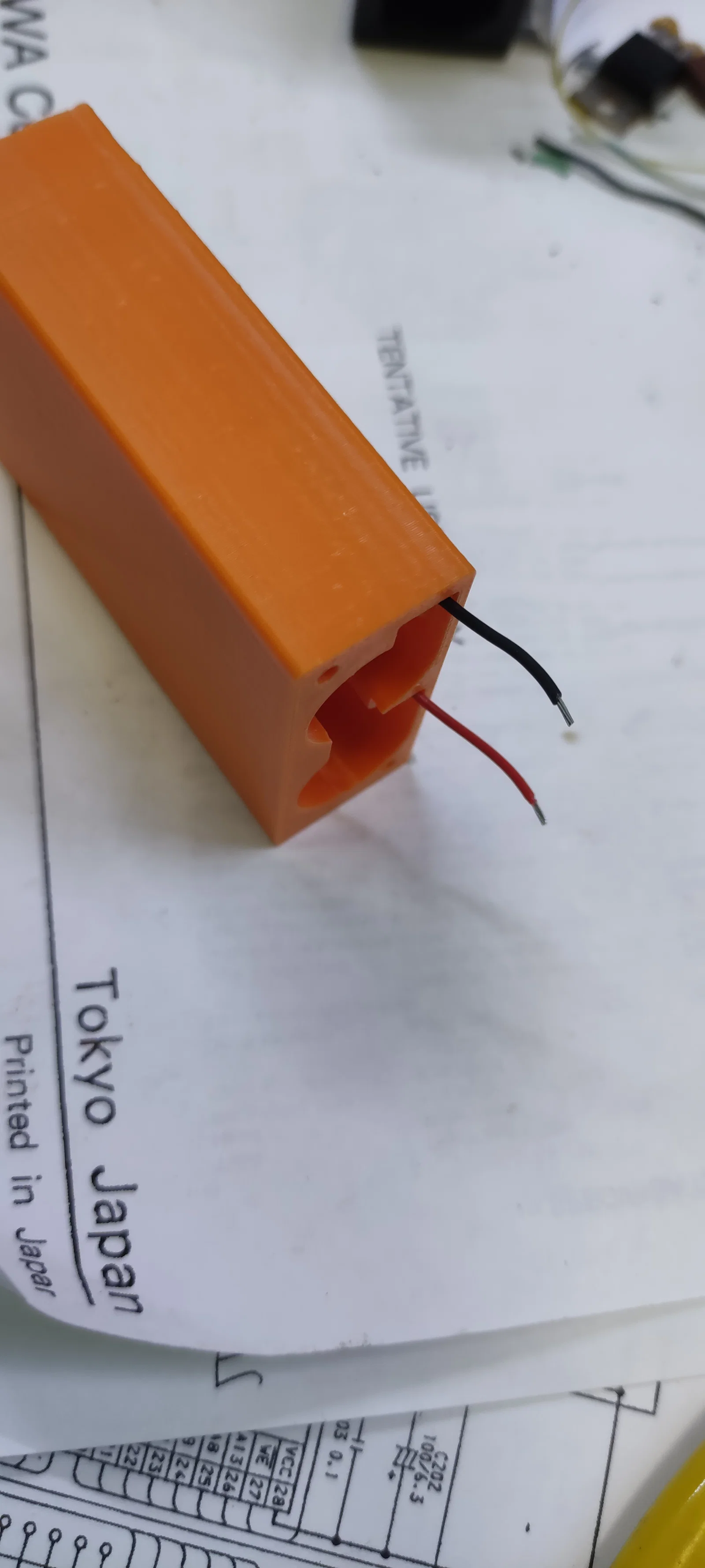

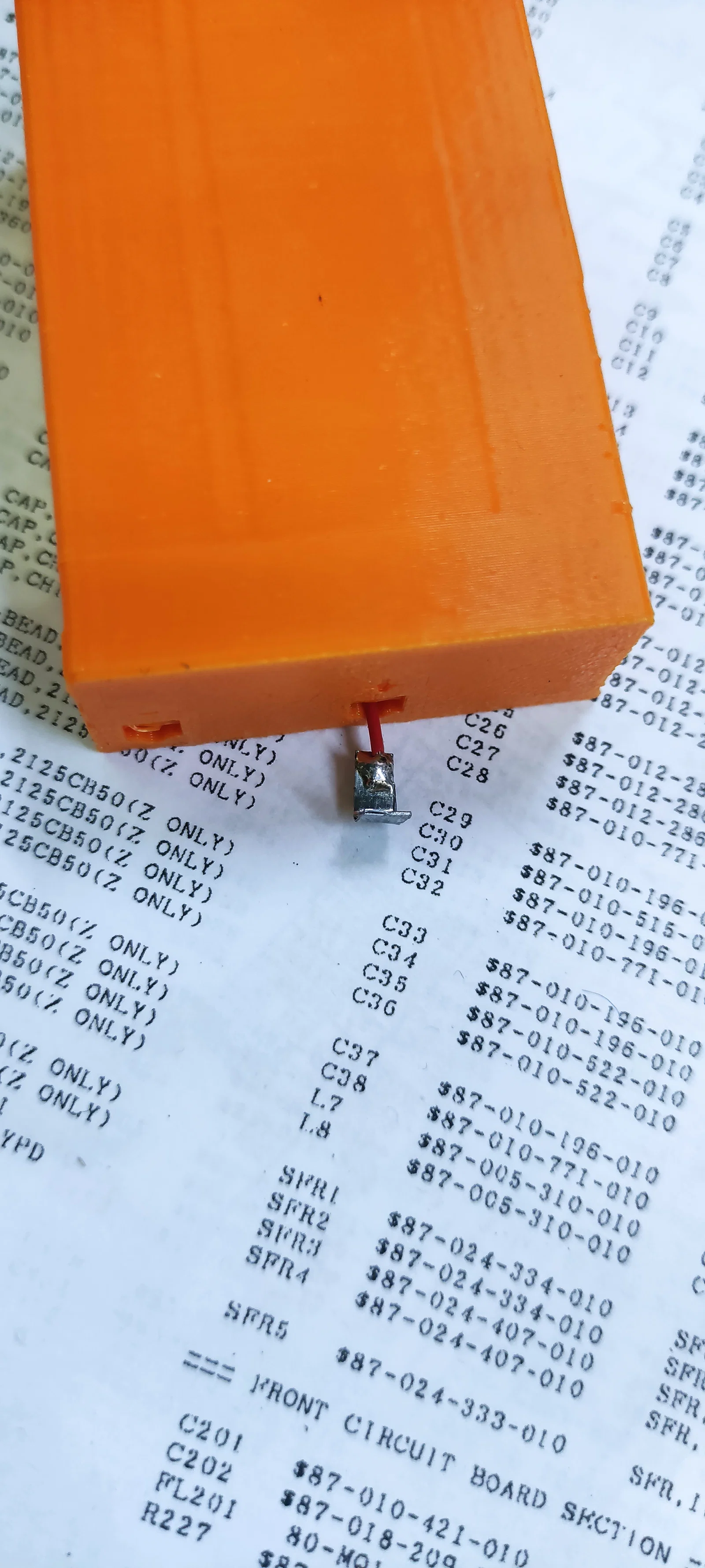

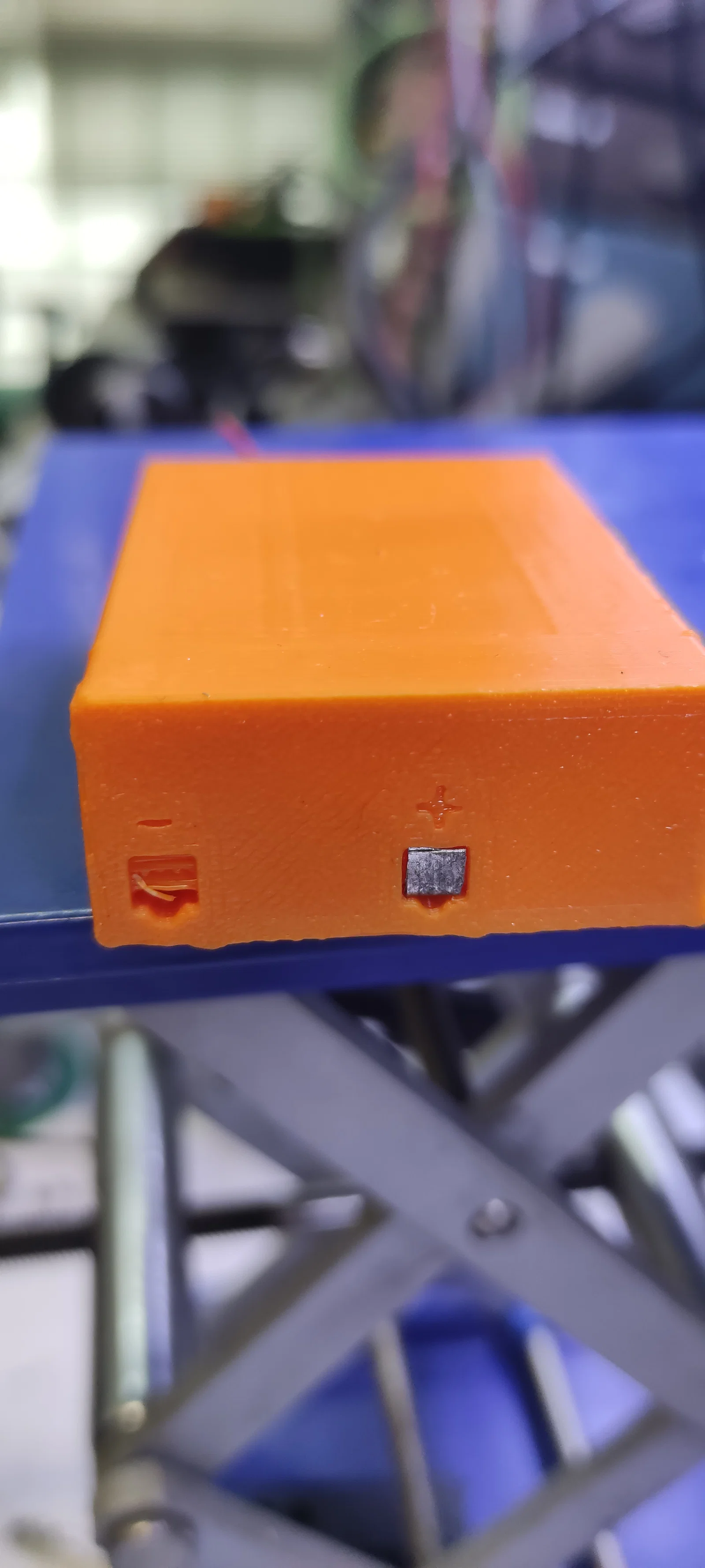

Cắt hai miếng thiếc nhỏ hình chữ L rồi đặt vào vỏ để làm điểm tiếp xúc, sau đó hàn vào dây điện. Vui lòng xem ảnh.
Cập nhật:
-

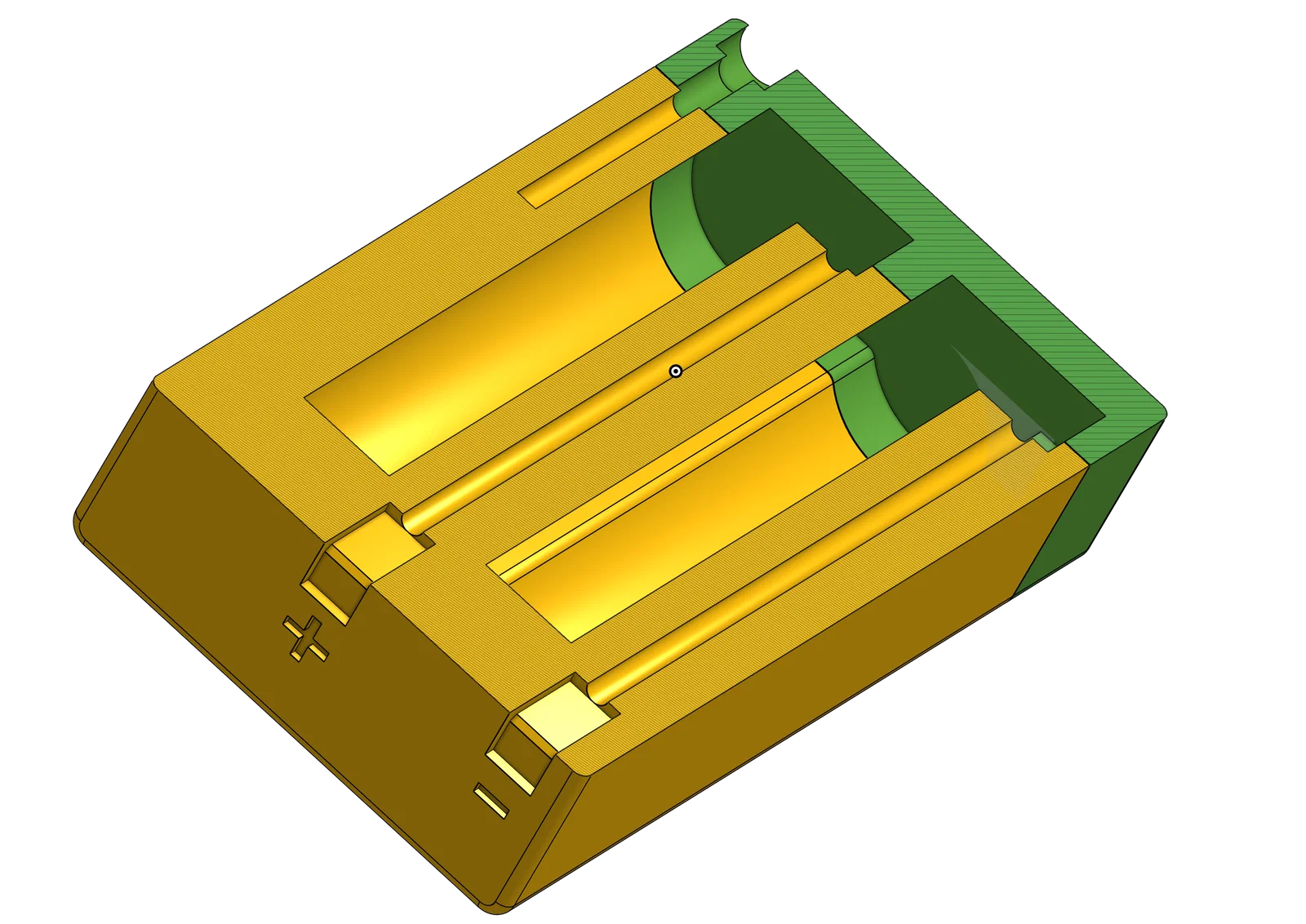

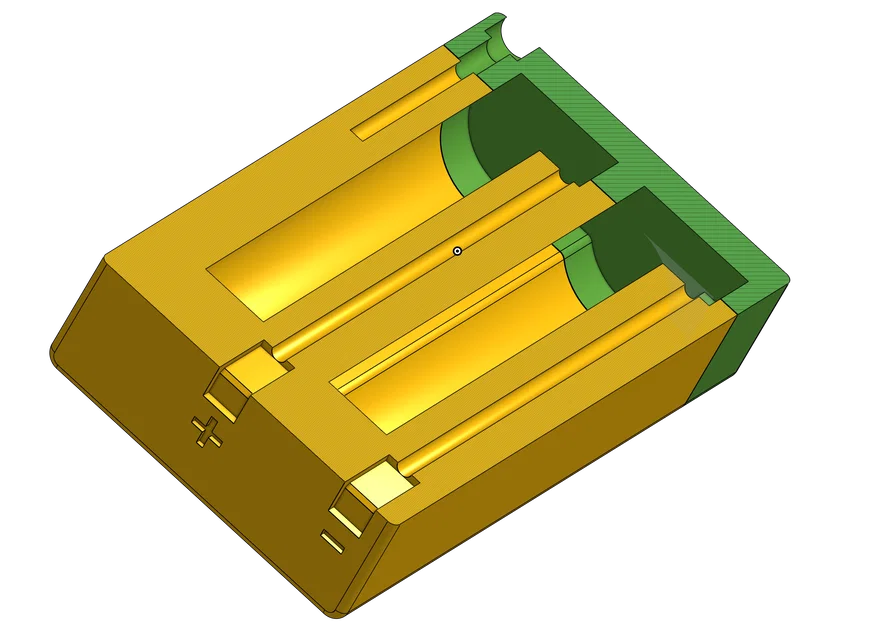

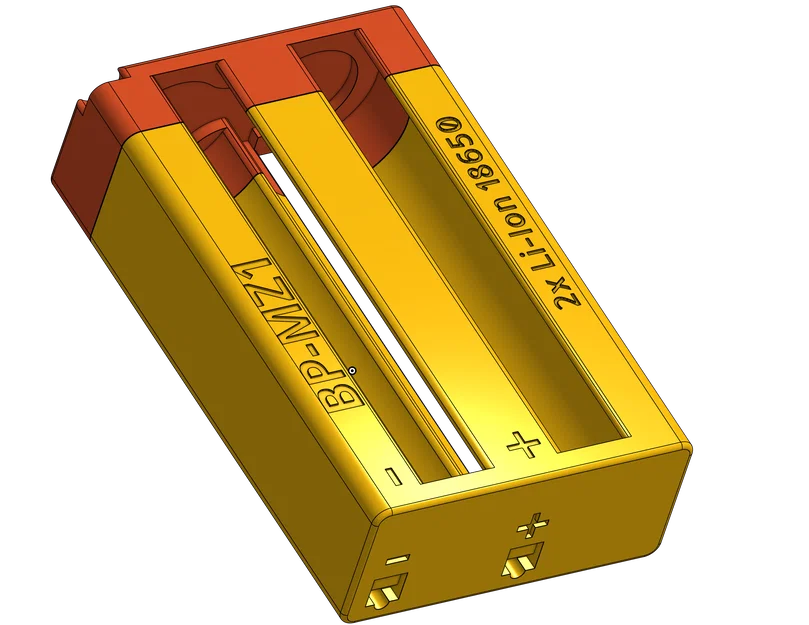

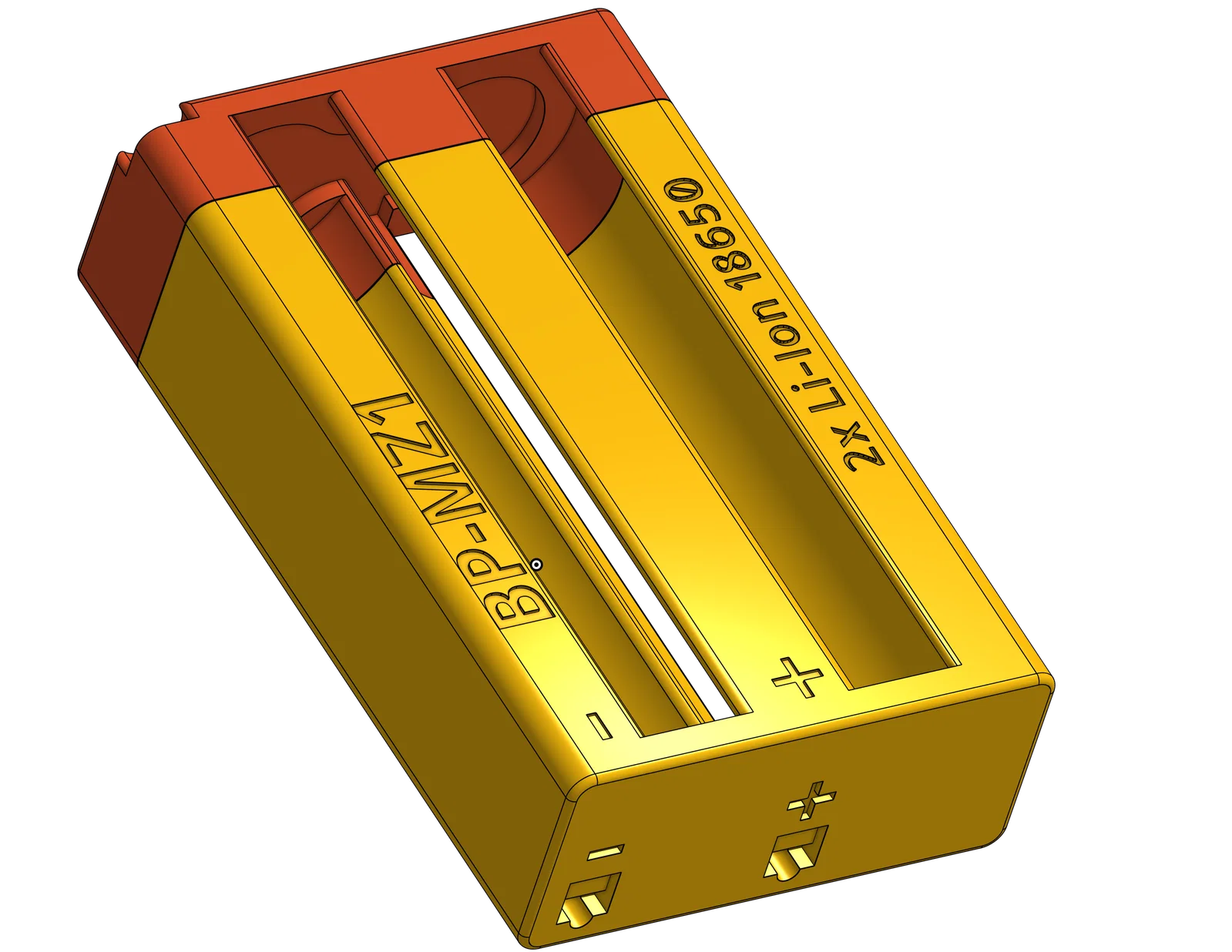

Đã thêm phiên bản 2x18650 V2, vừa vặn nhất
-

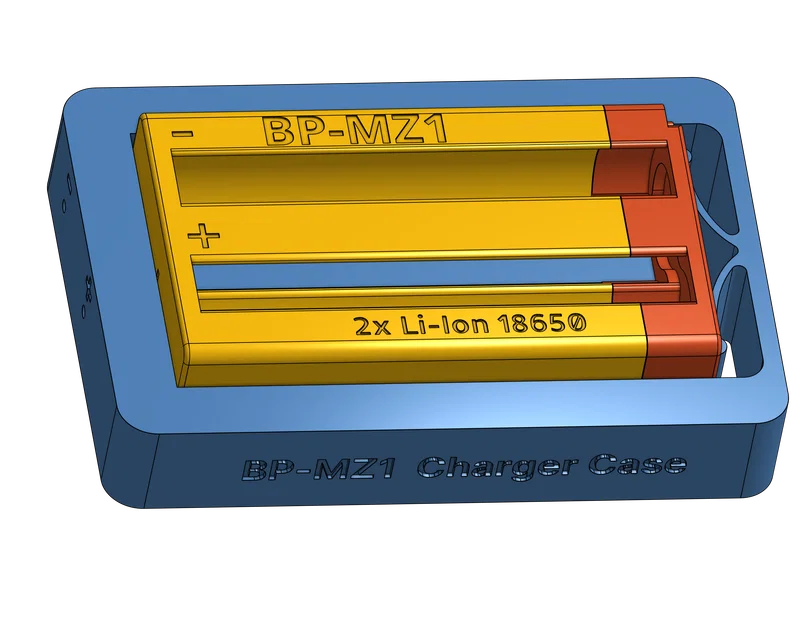

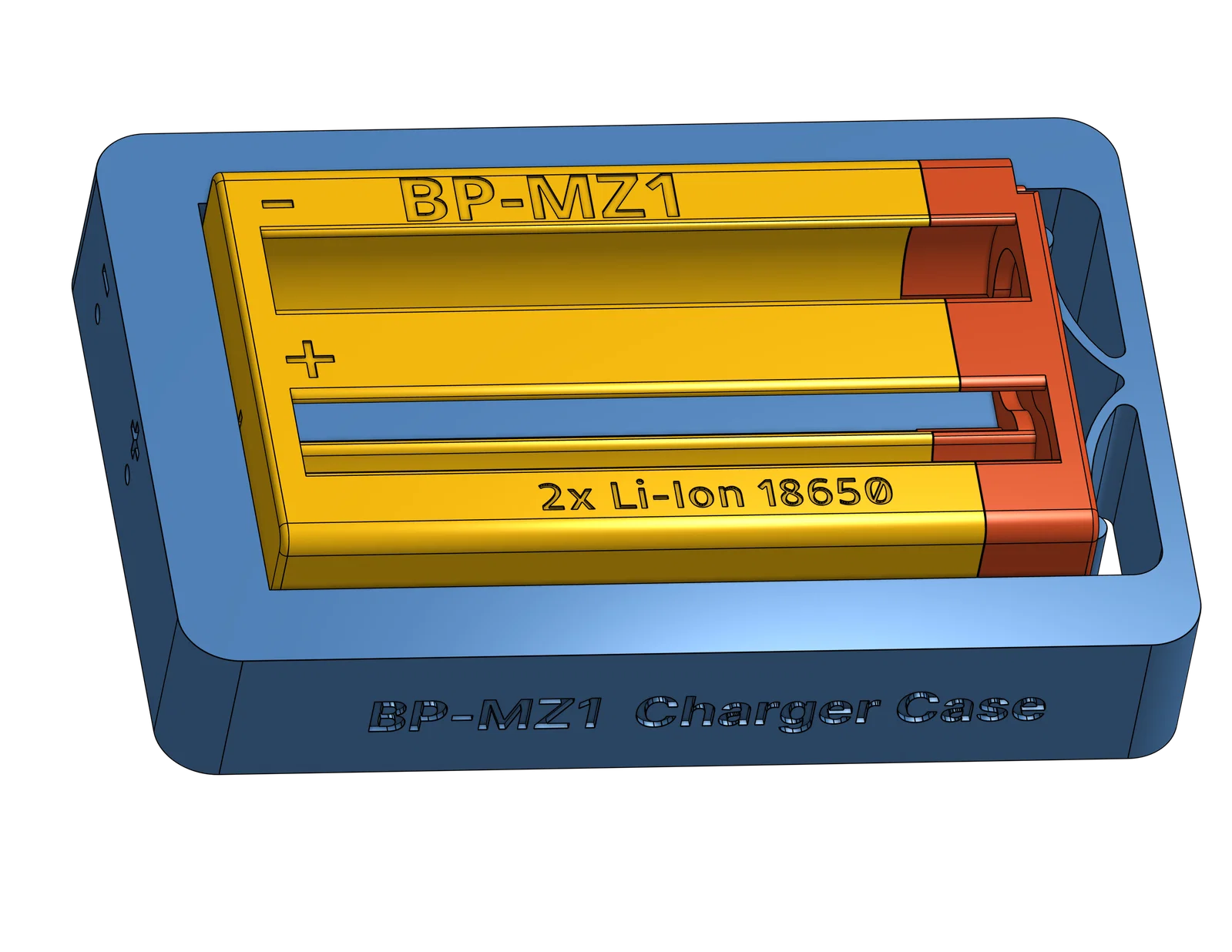

Đã thêm Case sạc (Sử dụng đinh tán nhỏ hàn vào dây làm tiếp điểm, hoặc đơn giản là tạo một cục thiếc hàn nhỏ ở đầu dây rồi dùng nhiệt ấn vào để nó nhô ra). Tôi sử dụng sạc loại iMAX.
Thông số in:
Độ dày lớp in (Layer): 0.2
Tường (Wall): 2
Lớp trên / dưới (Top / Bottom): 3
Độ lấp đầy (Infill): 15%
Không cần support
Khuyên dùng nhựa ABS / ASA
