Dụng cụ định hình đường cắt ống (Pipe cut profiler)

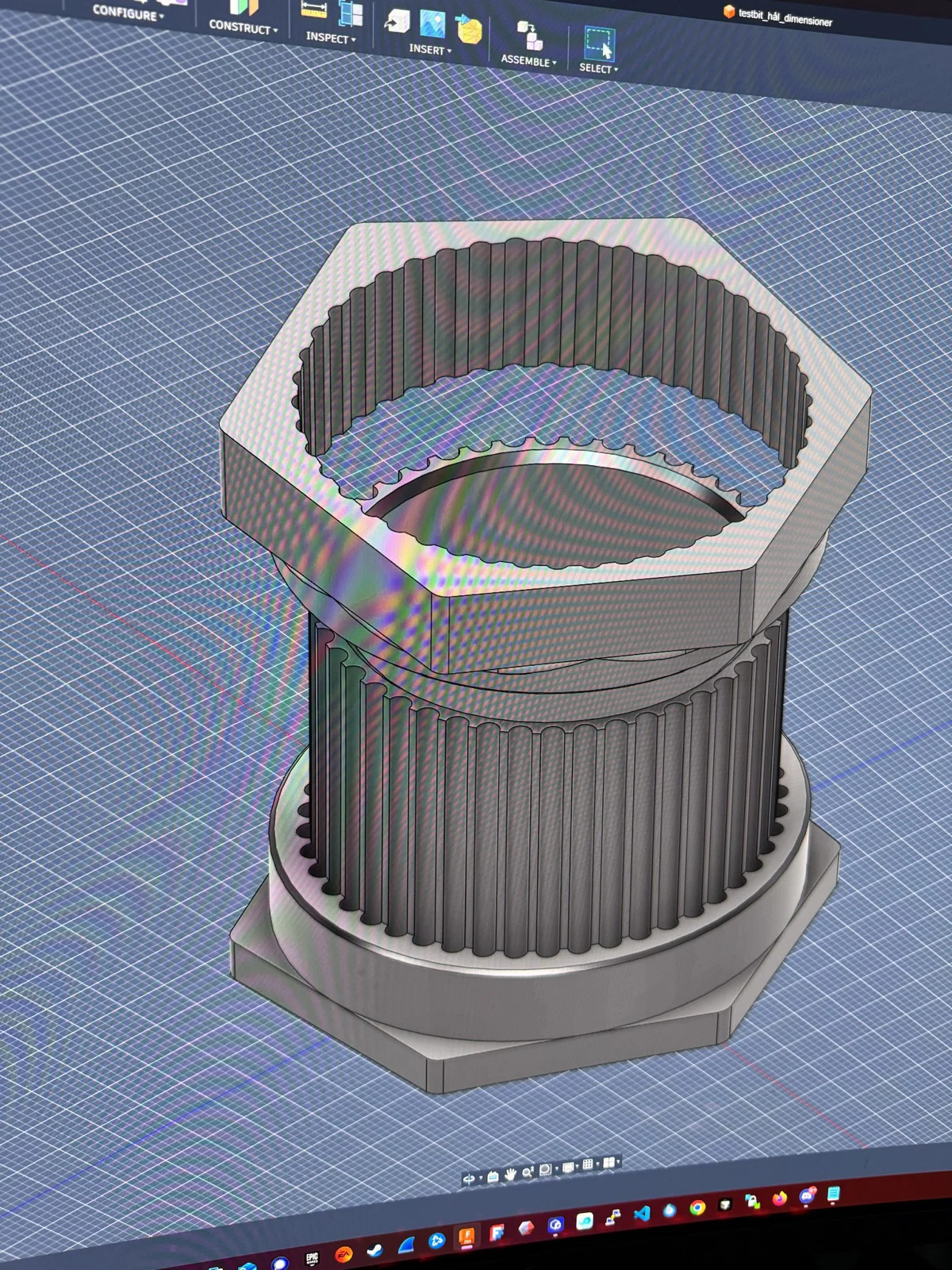

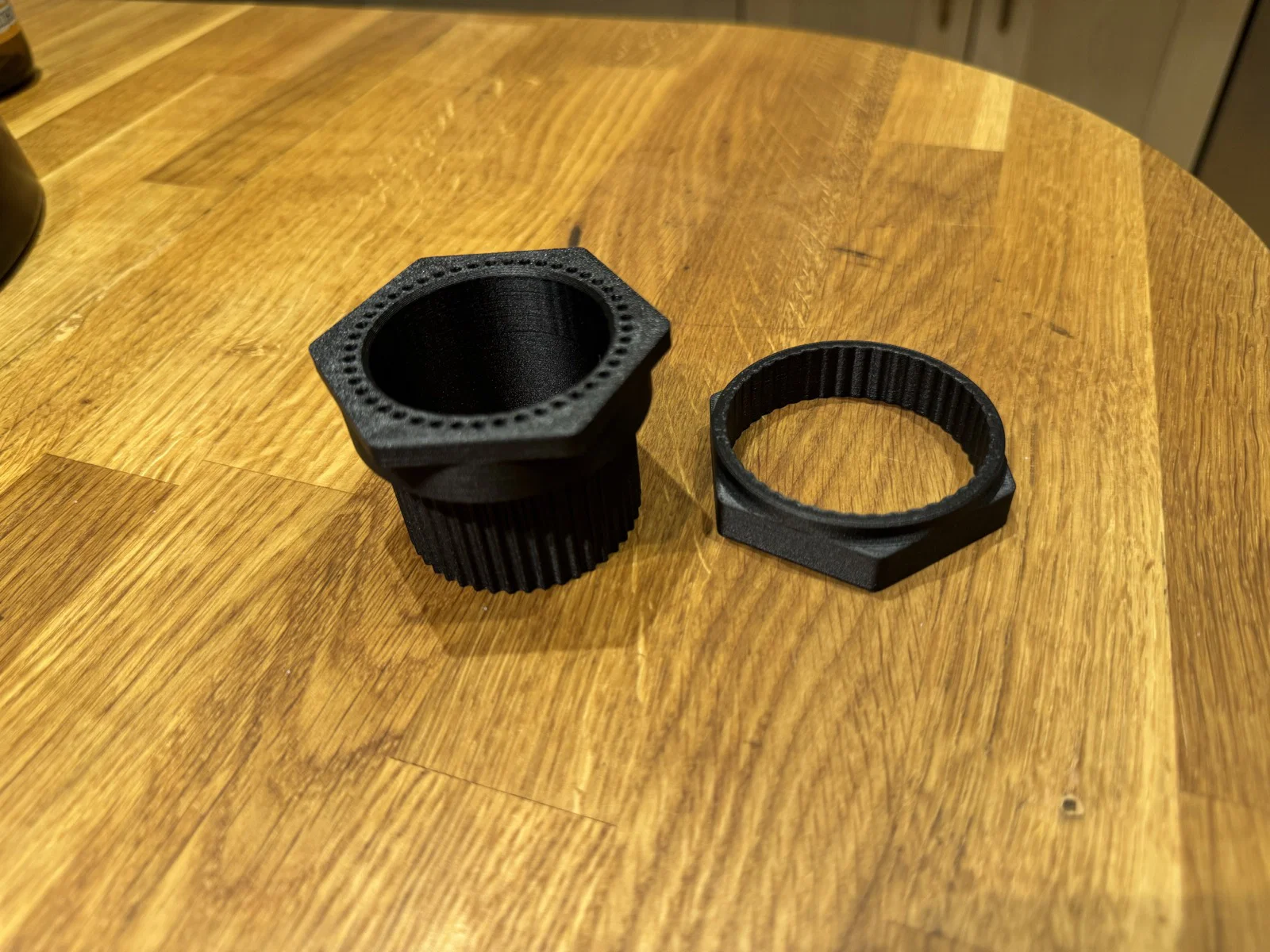

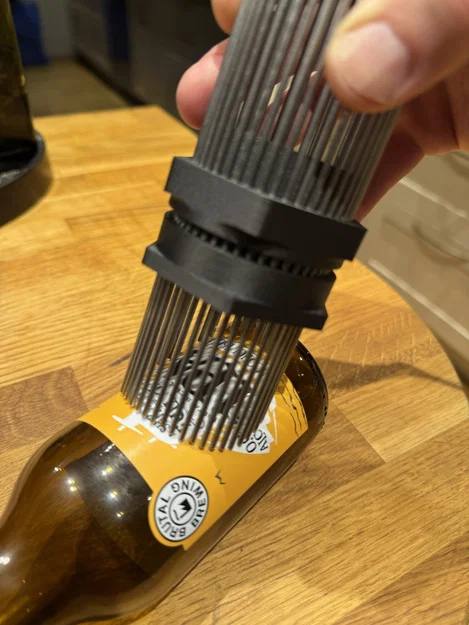

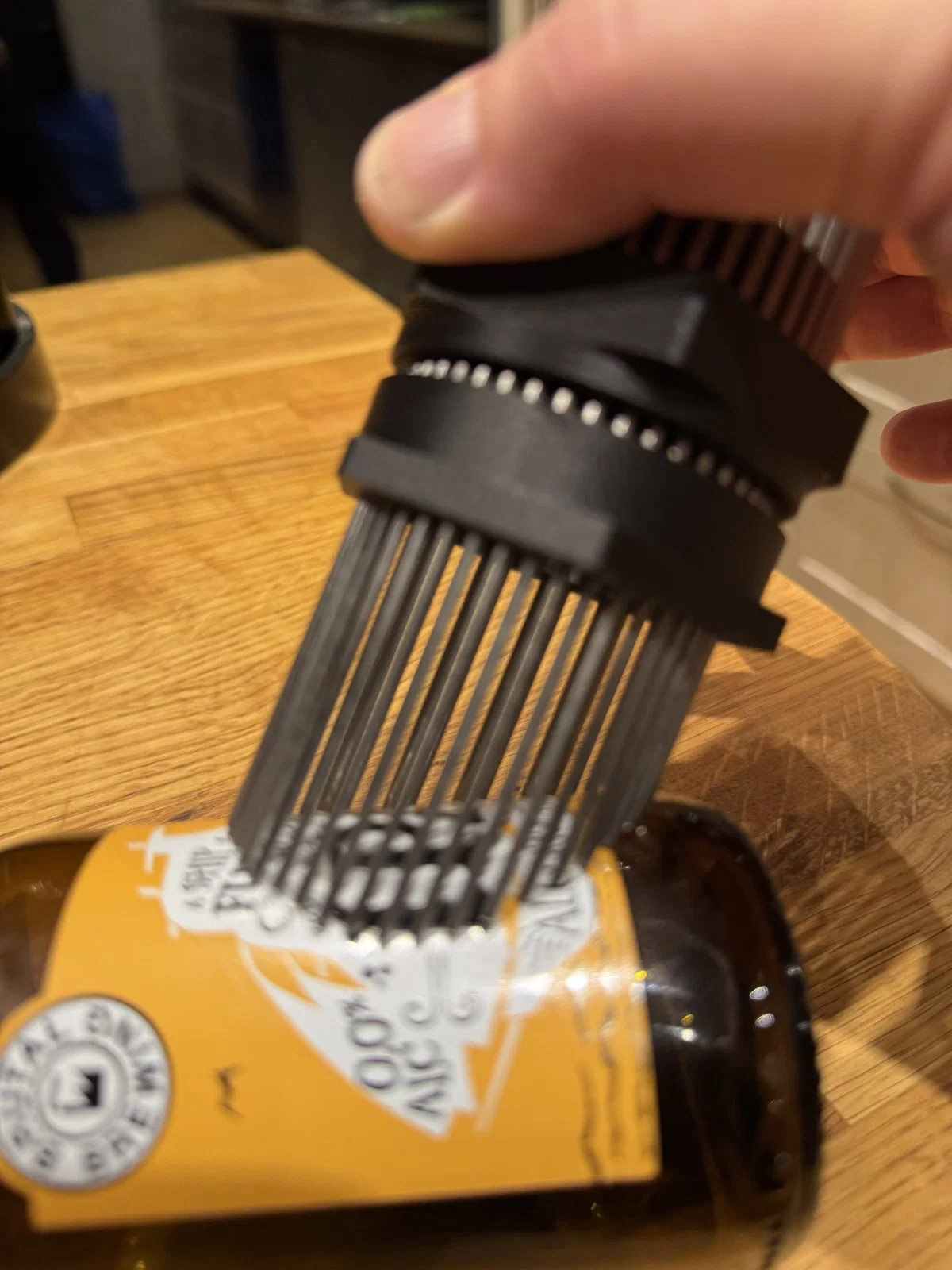

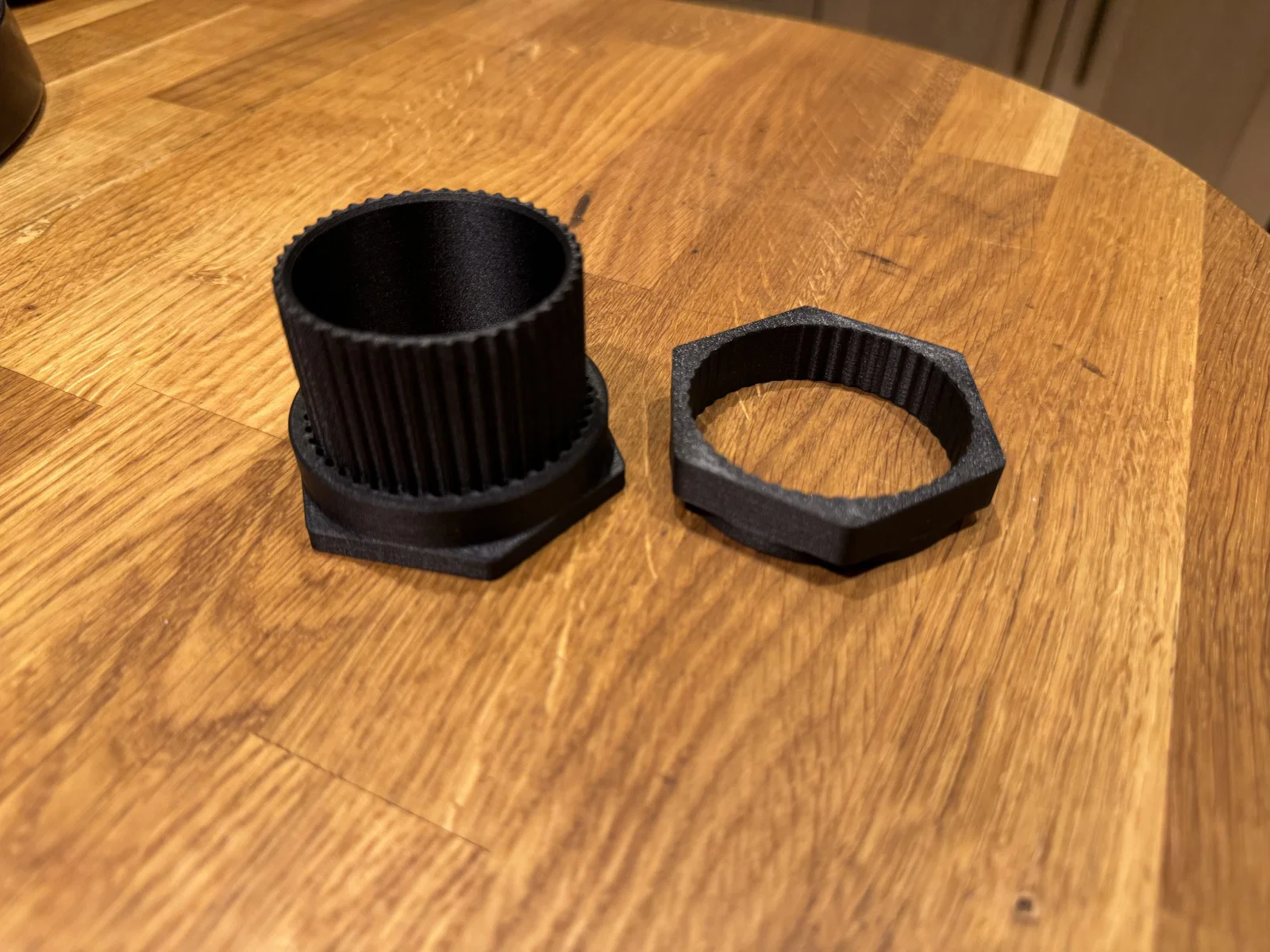

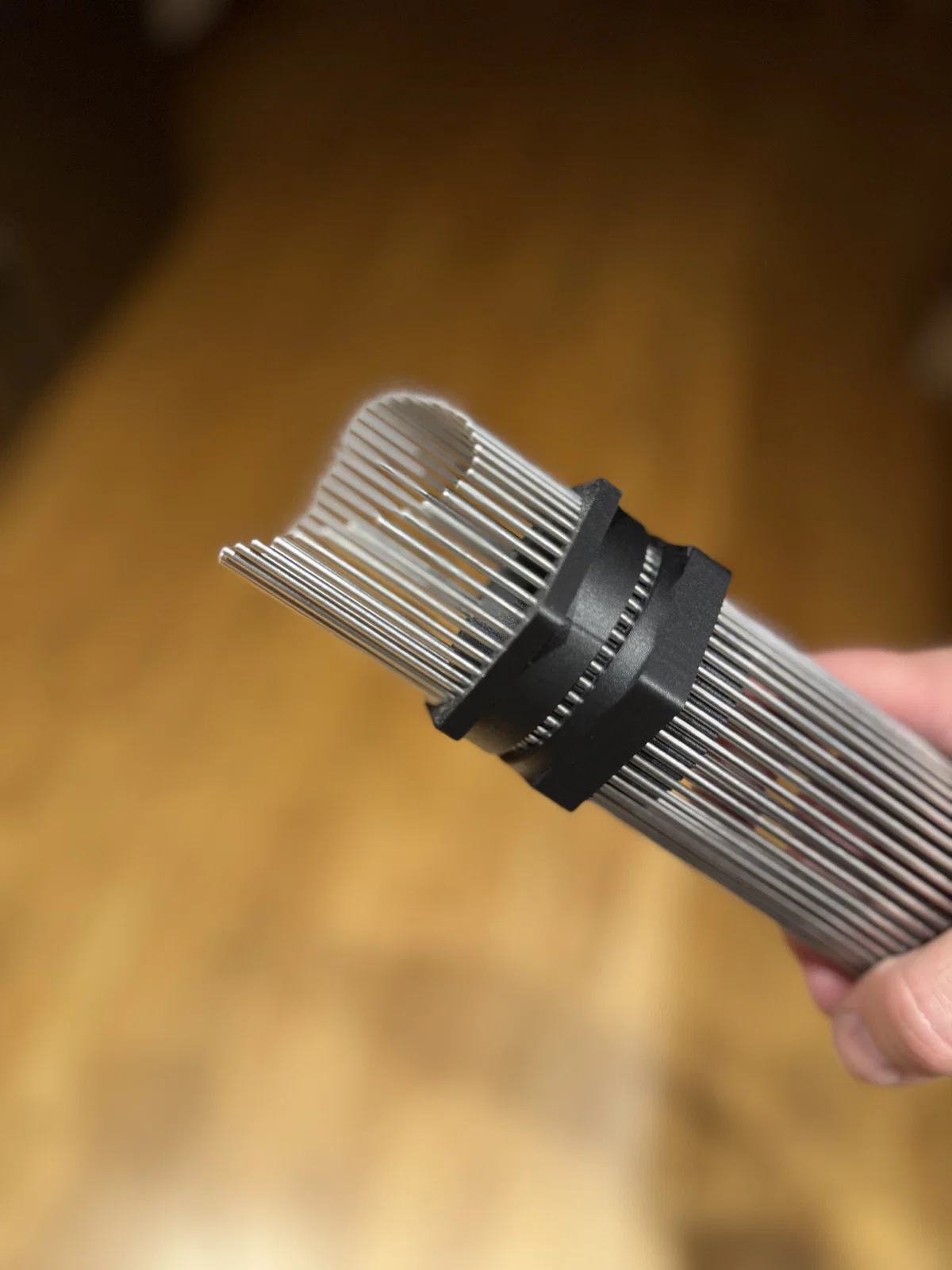

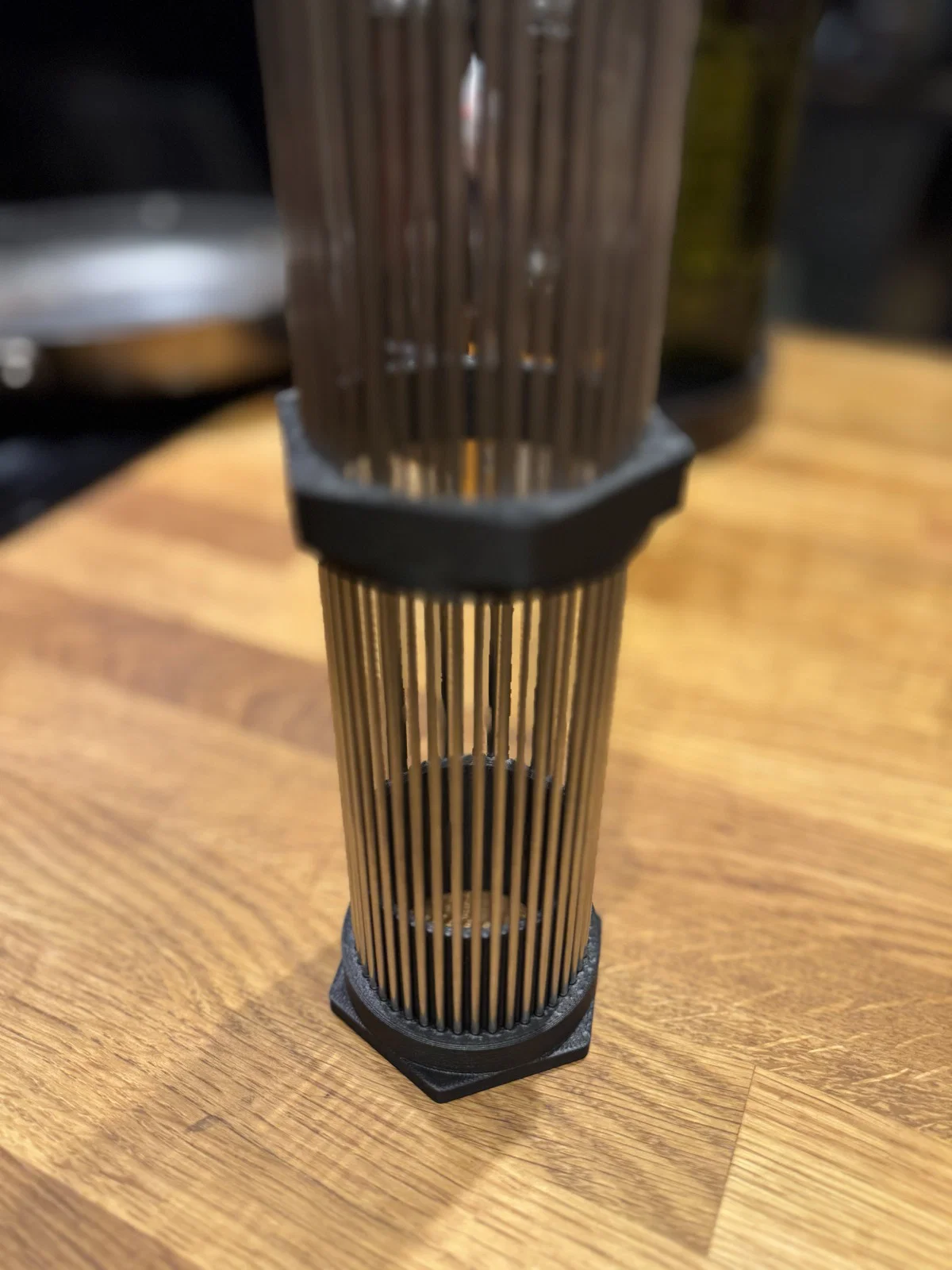

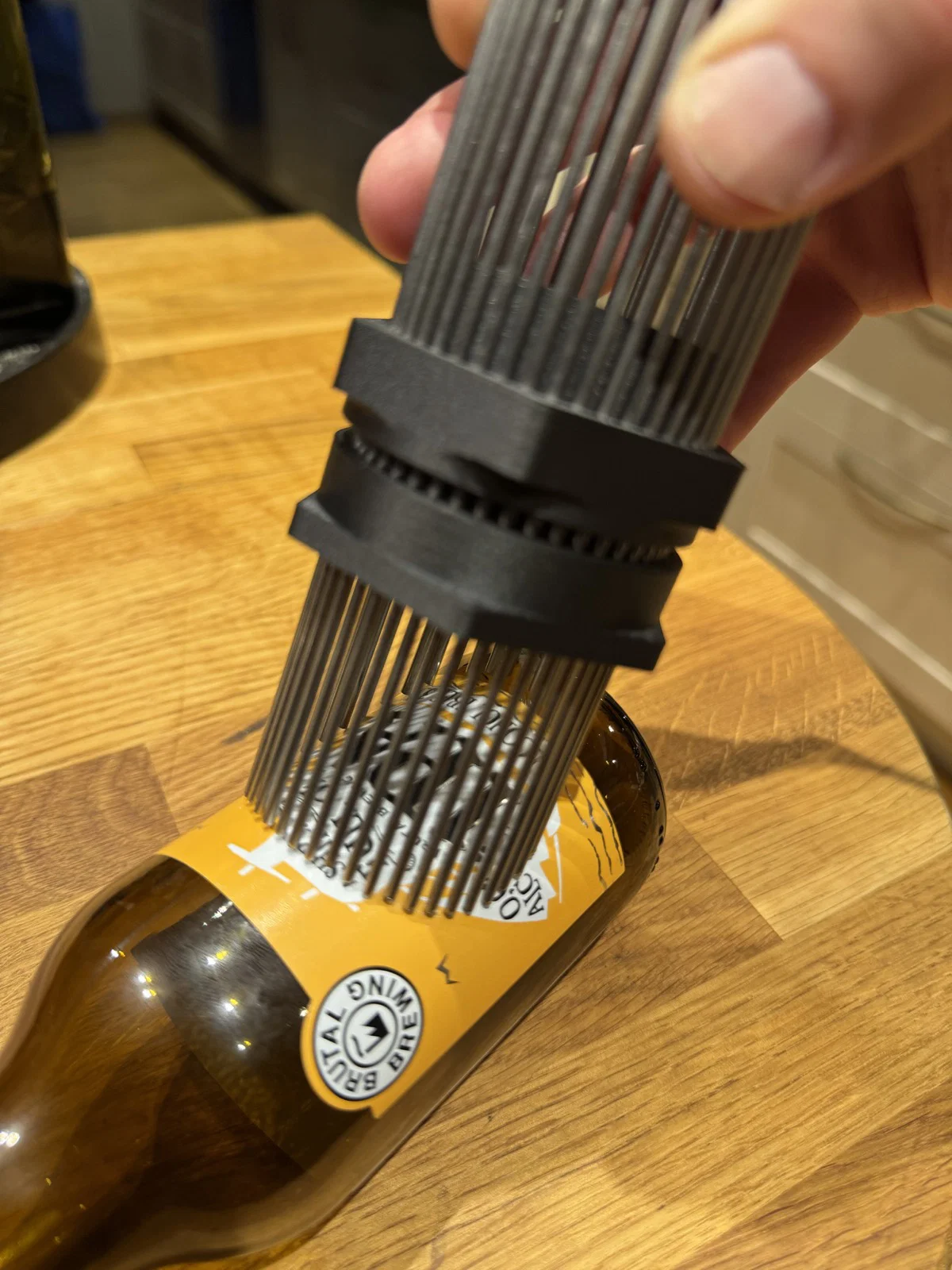

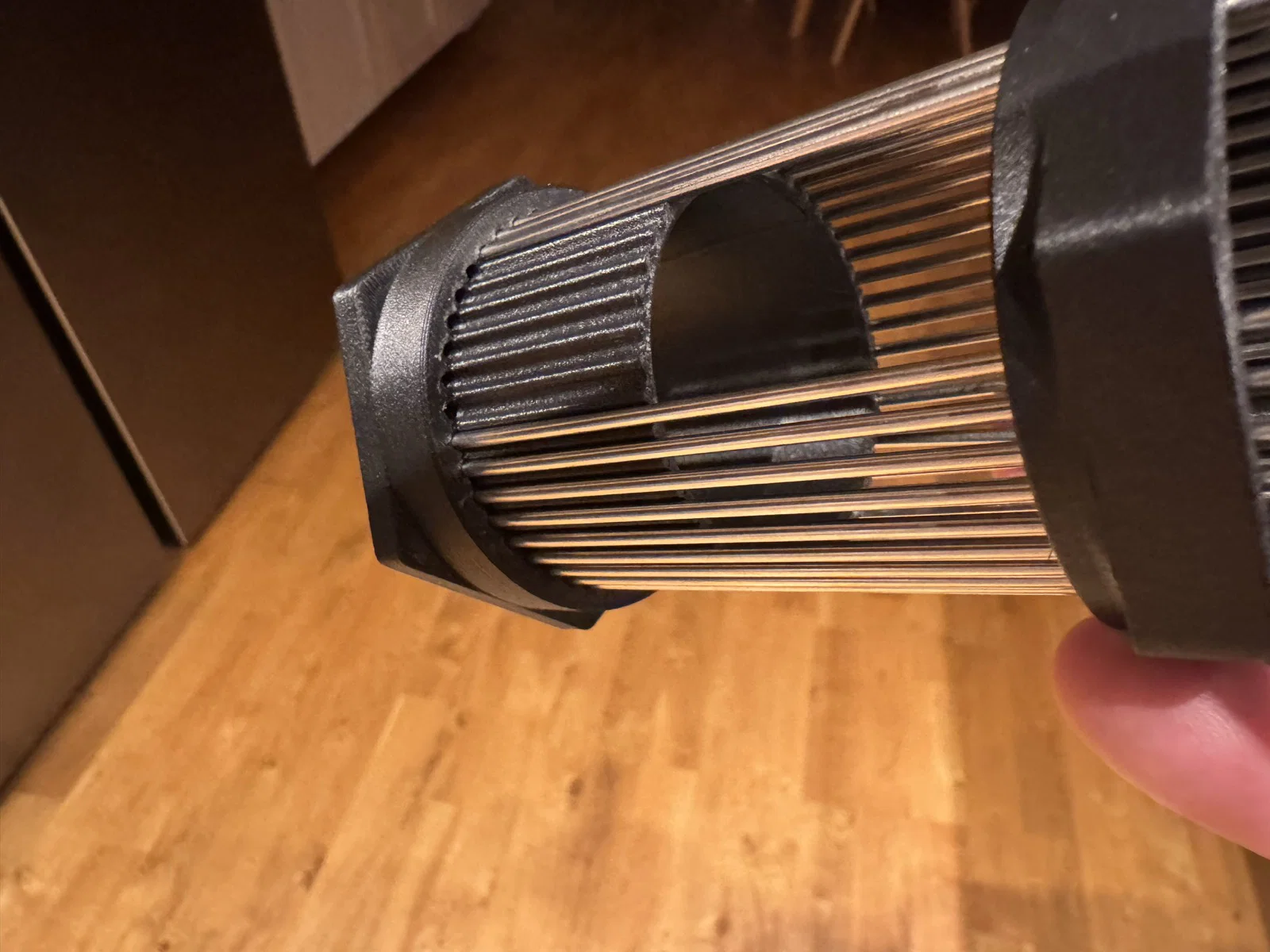

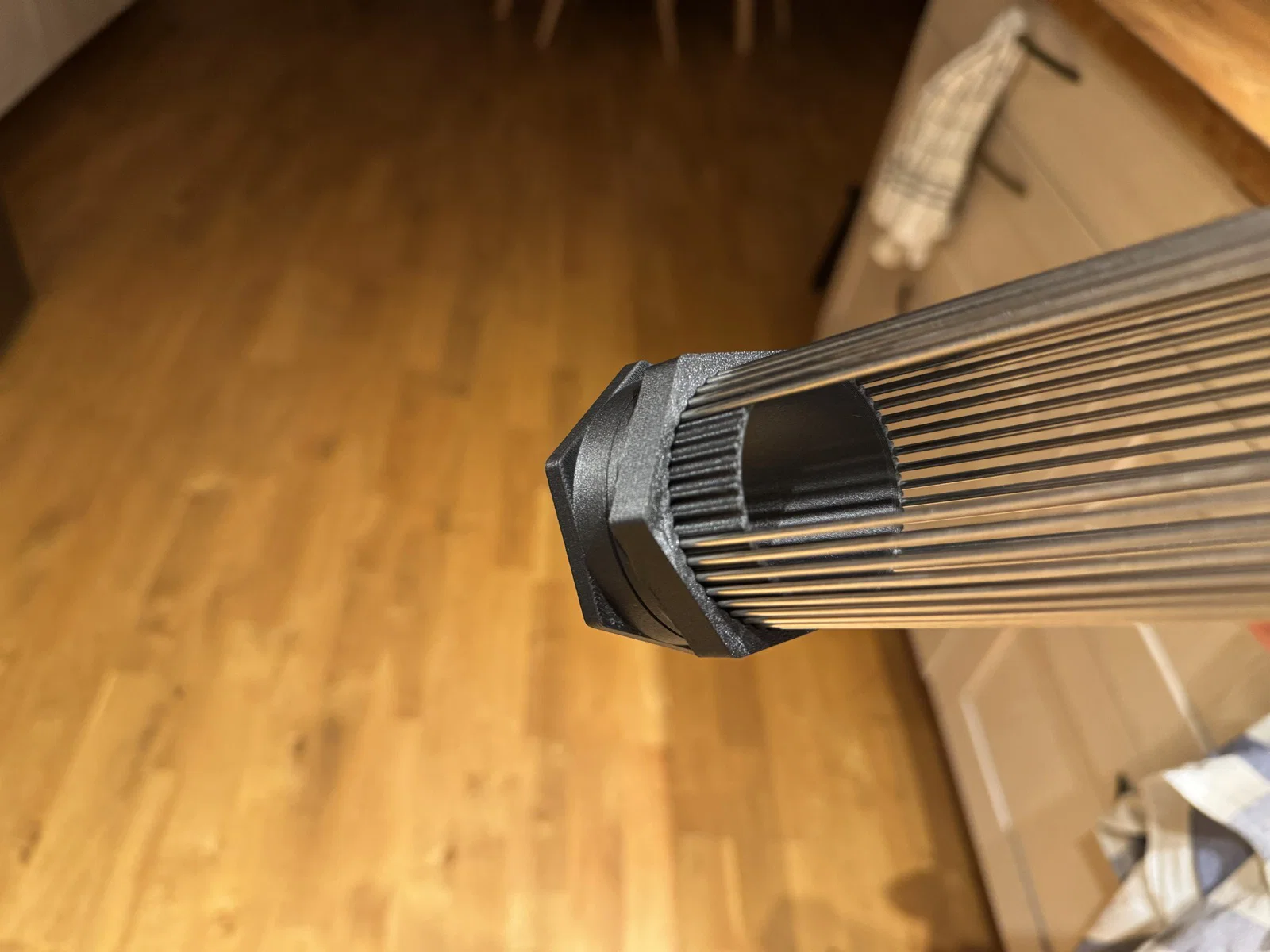

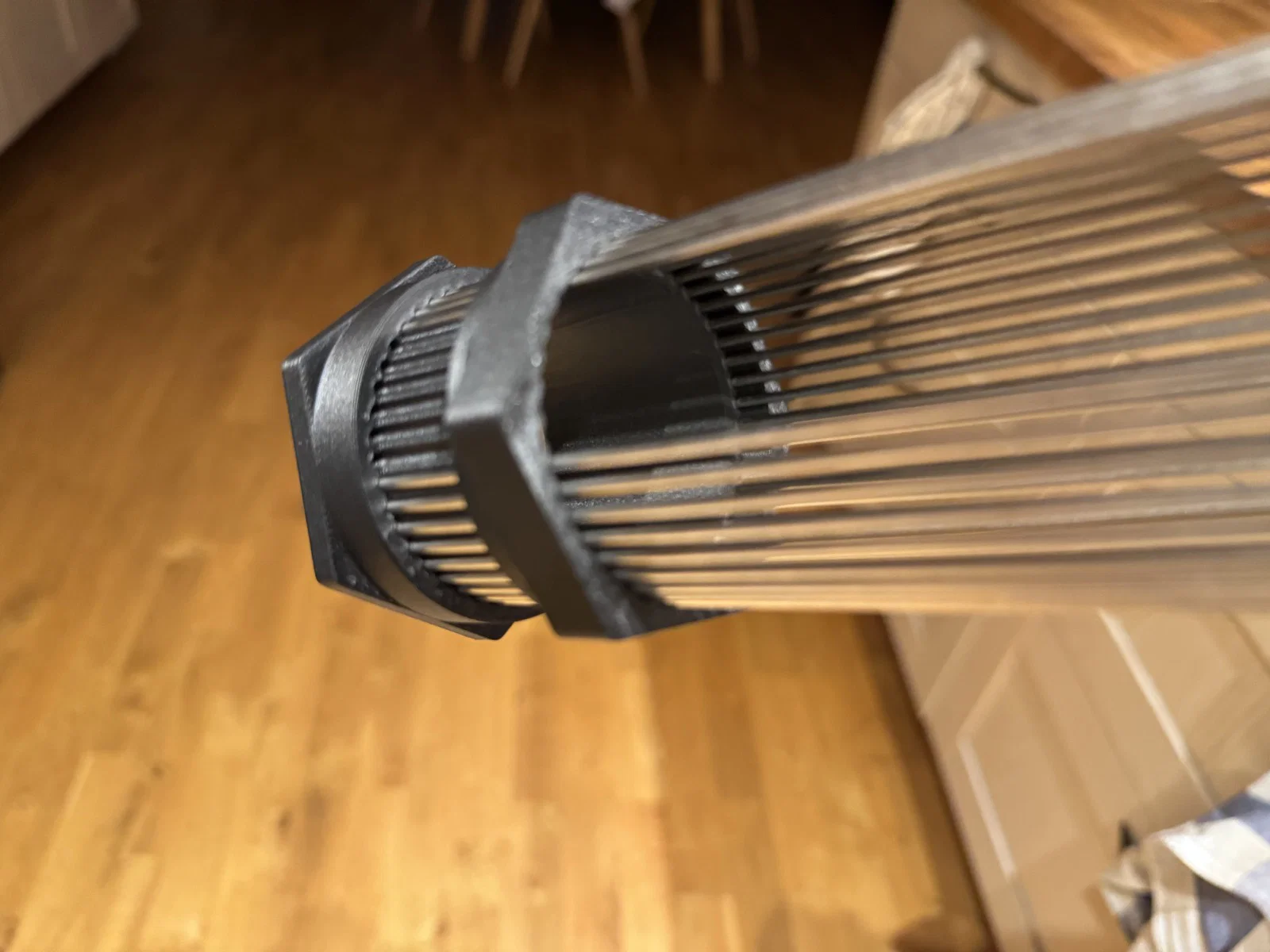

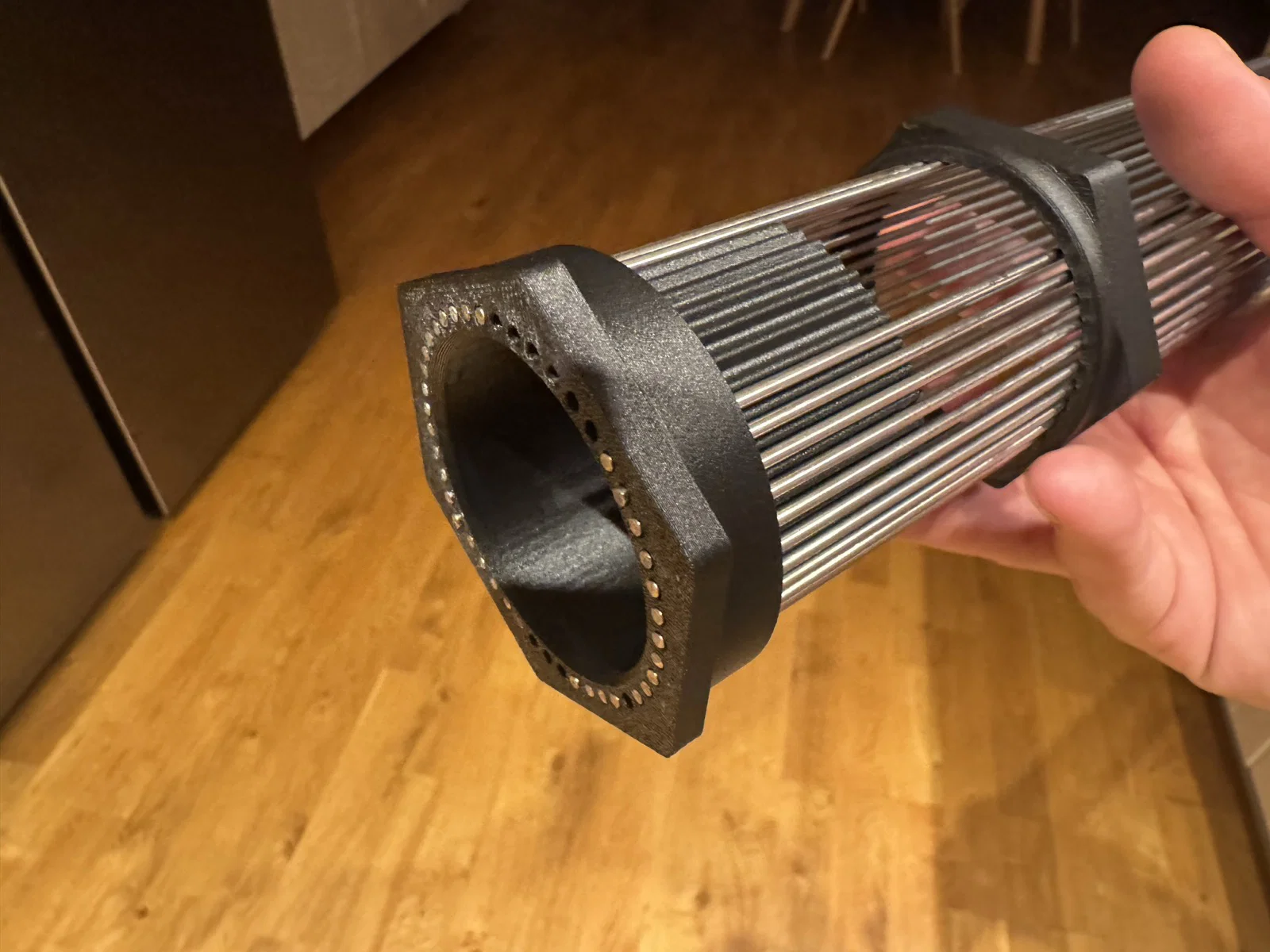

Đây là phiên bản dụng cụ định hình đường cắt ống của mình, dùng để sao chép biên dạng đường cắt khi cần hàn nối các đoạn ống. Mẫu này được in bằng nhựa PET-CF (của Qidi) và các thông số dung sai đã được điều chỉnh phù hợp với đặc tính của vật liệu này. Bạn hoàn toàn có thể sử dụng tính năng scale hoặc đo đạc trong các phần mềm slicer để điều chỉnh kích thước cho phù hợp với nhu cầu. Các que được sử dụng trong hình là loại que bù TIG inox 2mm mình đặt mua trên Amazon. Trong ảnh các que vẫn để nguyên độ dài, nhưng thực tế bạn nên cắt ngắn lại để thao tác thuận tiện hơn. Mình in với 3 lớp tường (walls) và 25% infill, nhưng mình nghĩ thiết kế này không quá khắt khe về các thông số đó. Cách sử dụng: Bạn có thể tìm kiếm từ khóa "pipe profile cutting" trên YouTube để tham khảo. Trong thiết kế này, phần cổ khóa sẽ trượt xuống phía thân chính, các que được giữ bên trong vòng để khóa chặt vào phần ống khía bên trong thân chính. Bạn cứ để cổ khóa lỏng cho đến khi tạo được biên dạng ưng ý với các que, sau đó trượt cổ khóa xuống để cố định chúng lại. Sau đó, bạn có thể trượt dụng cụ này lên ống để vạch dấu đường cắt trước khi tiến hành cắt ống. Ở đây có hai kích thước là đường kính trong (ID) 40mm và 45mm (mình đã làm dư ra 0,5mm để trừ hao độ sai số khi in PET-CF, giúp dụng cụ trượt nhẹ nhàng trên ống 40mm hoặc 45mm).
