Con lăn đỡ cuộn nhựa cho hộp chống ẩm Core-One

Tác giả NE3D

Lượt tải
2
Lượt thích
1
Lượt coi
44

File 11 6,8 MB

  • Bearing-spool-holder_1780509275.3mf3MF · 1,2 MB
  • Roller_1780509277.stlSTL · 830,2 KB
  • Axle_1780509278.stlSTL · 1,6 MB
  • Base_1780509279.stlSTL · 2,3 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

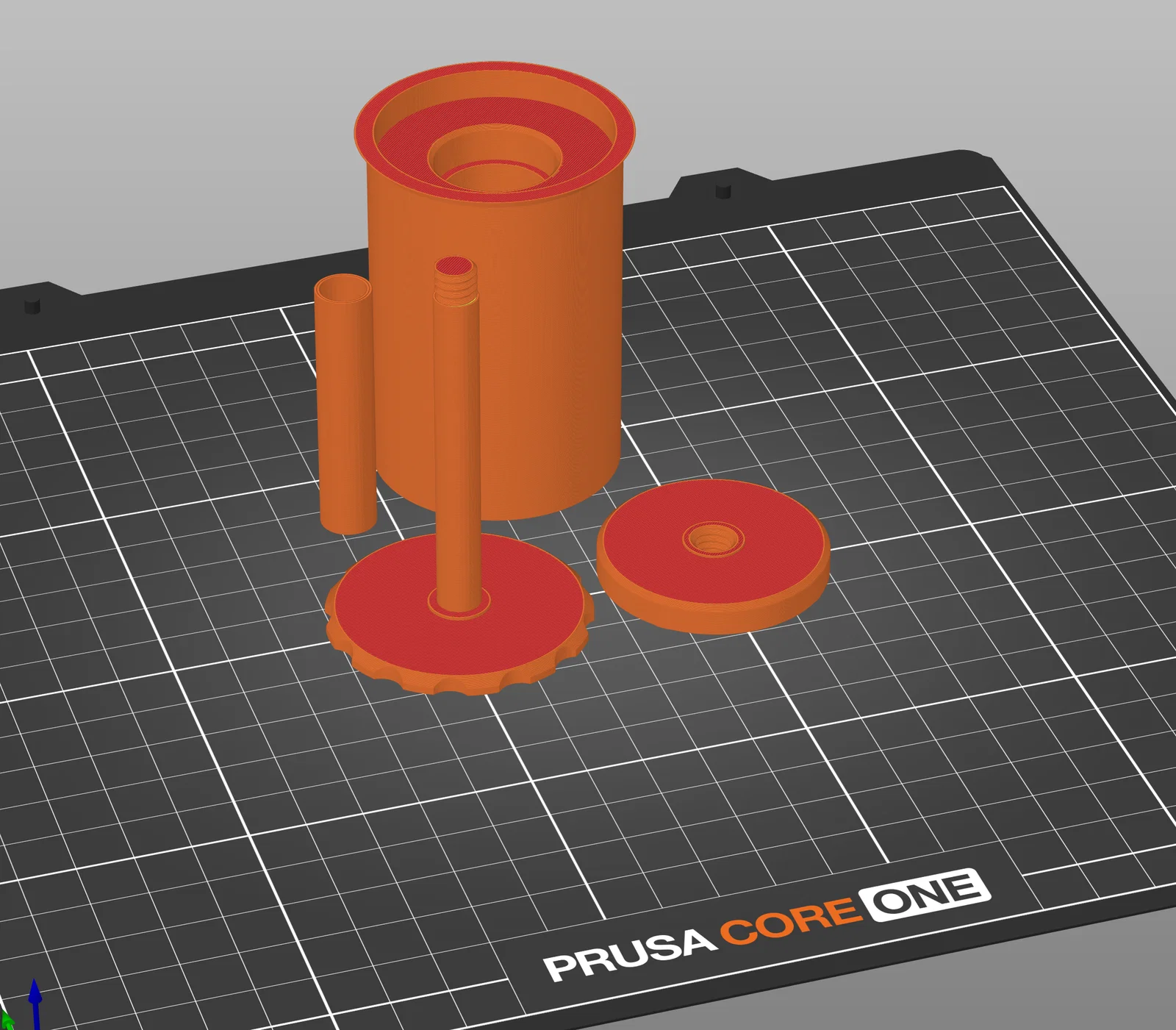

Anh em cứ in theo file .3mf và ảnh hướng dẫn slicer nhé.

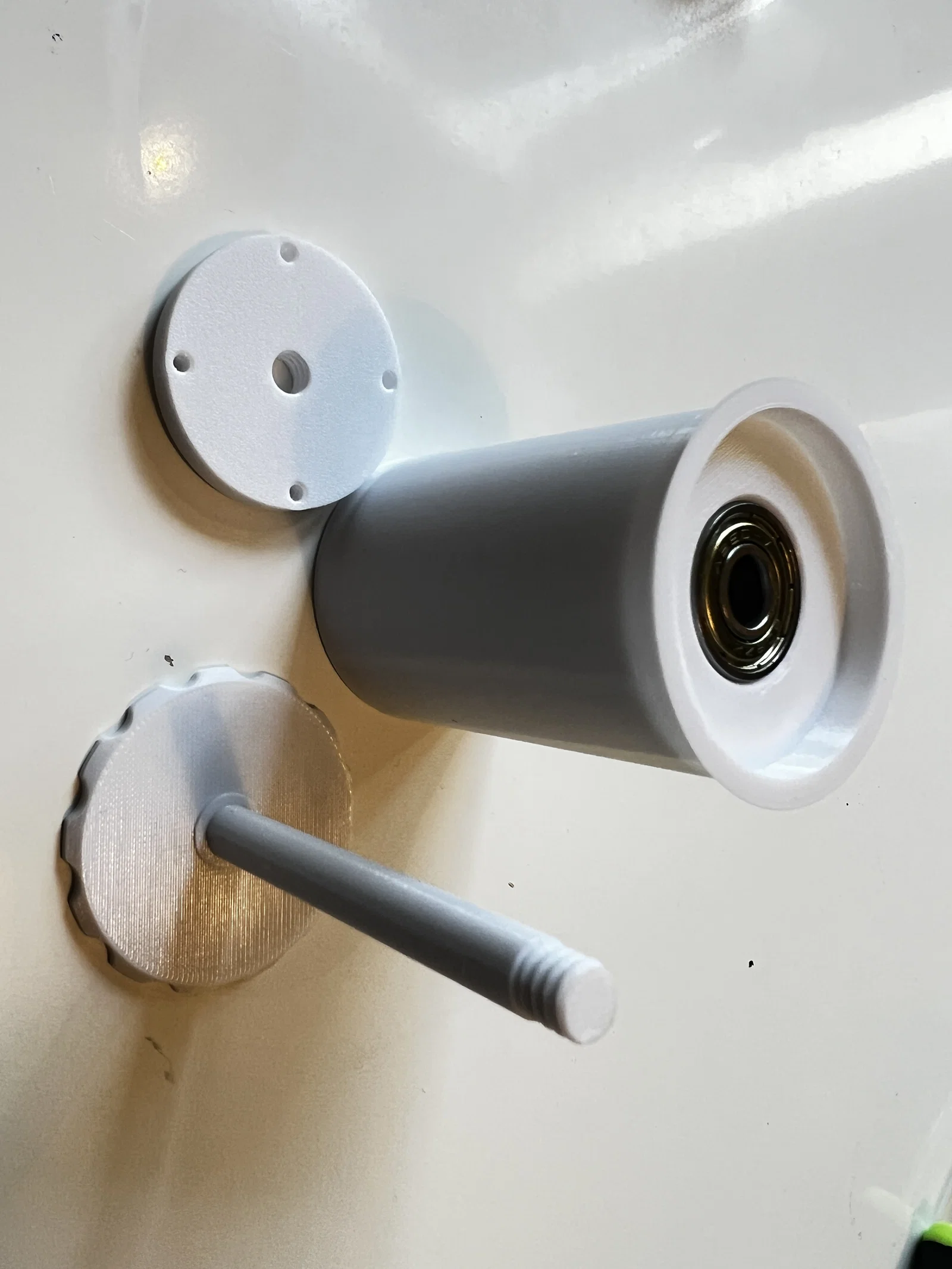

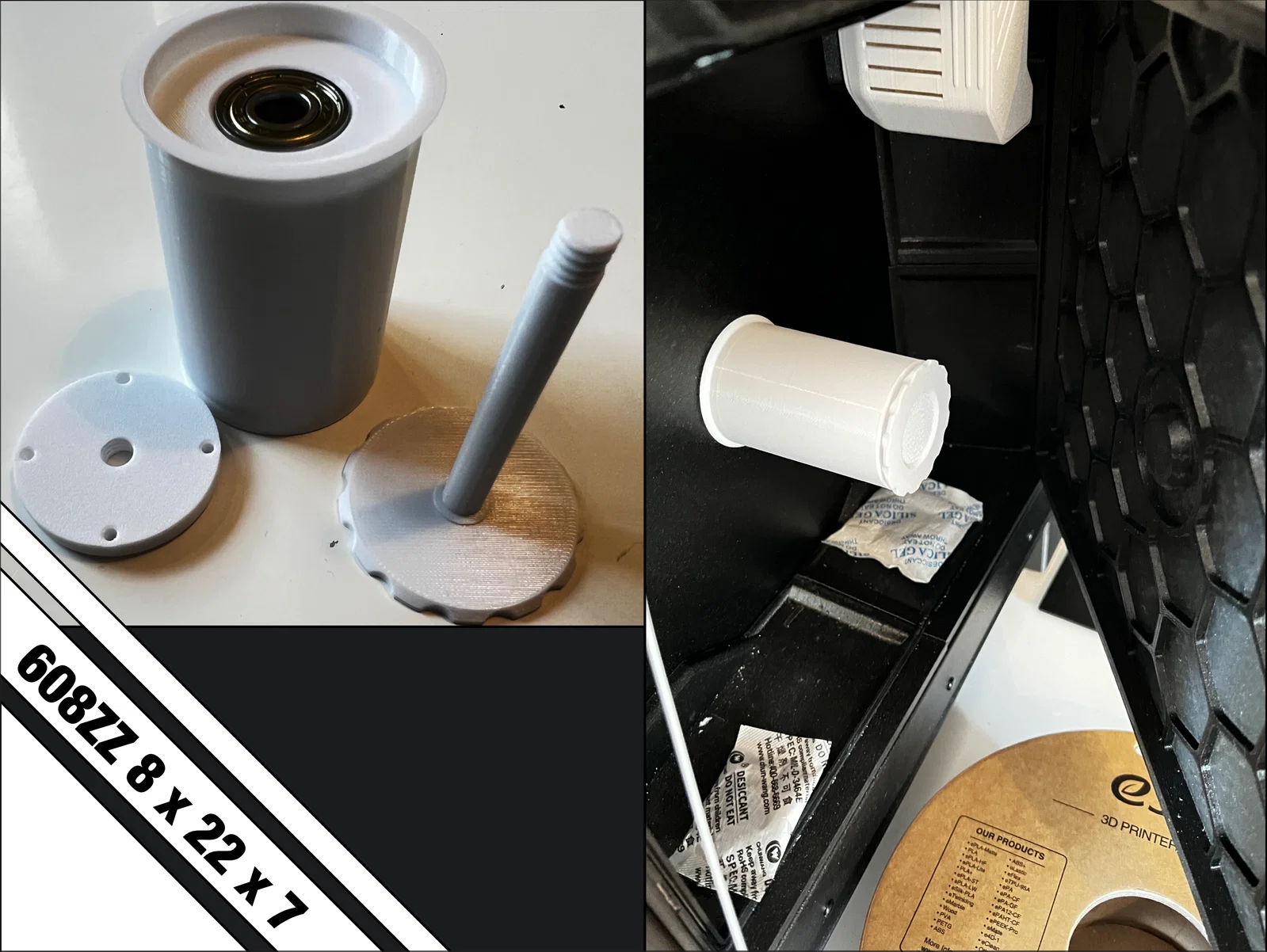

Bạn sẽ cần chuẩn bị 2 vòng bi (bearing) 608 kích thước 8x22x7 mm (đường kính ngoài 22 mm, lỗ trong 8 mm, dày 7 mm).

Ngoài ra, cần thêm 4 con ốc M3 dài 6 mm loại đầu dù (Pan head).

Khoảng cách giữa các vòng bi bên trong con lăn cần độ chính xác nhất định để đảm bảo vòng bi xoay trơn tru. Với máy của mình thì mình thấy Distance-04 là chuẩn nhất (đã có sẵn trong file .3mf). Mình cũng đã đính kèm thêm file Distance-02 (ngắn hơn 0.2 mm) và Distance-06 (dài hơn 0.2 mm) để anh em dễ tinh chỉnh.

Nếu muốn sửa đổi thiết kế, anh em cứ lấy file STEP trong thư mục STEP nhé.

Nên để 4 tường (walls) khi in để đảm bảo độ cứng cáp.

Các file được cung cấp chỉ dành cho mục đích sử dụng cá nhân và anh em tự chịu trách nhiệm. Mình không đưa ra bất kỳ bảo đảm nào về độ an toàn, độ tin cậy hay tính phù hợp của các mô hình đã in. Bạn hoàn toàn chịu trách nhiệm trong việc kiểm tra thiết kế, từ khâu chọn vật liệu, cài đặt máy in cho đến xử lý sau in. Bằng việc tải xuống hoặc sử dụng các file này, bạn đồng ý rằng mình không chịu trách nhiệm cho bất kỳ hư hỏng, lỗi hoặc hậu quả nào phát sinh.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstepstl
Số file mô hình
11
Tổng dung lượng
6,8 MB
File lớn nhất
2,3 MB
