Giá đỡ Camera nhìn đêm cho Raspberry Pi (kèm đèn hồng ngoại)
Tôi tạo ra giá đỡ này để lắp Camera hồng ngoại cho Raspberry Pi lên mặt phẳng. Giá đỡ này có khớp nối linh hoạt, cho phép điều chỉnh góc quay dễ dàng. Hãy tham khảo hướng dẫn in để có kết quả tốt nhất.
4.8K
Lượt Xem
84
Lượt Thích
921
Lượt Tải
Cập Nhật Jun 03, 2026
Mô tả
Giá đỡ Camera

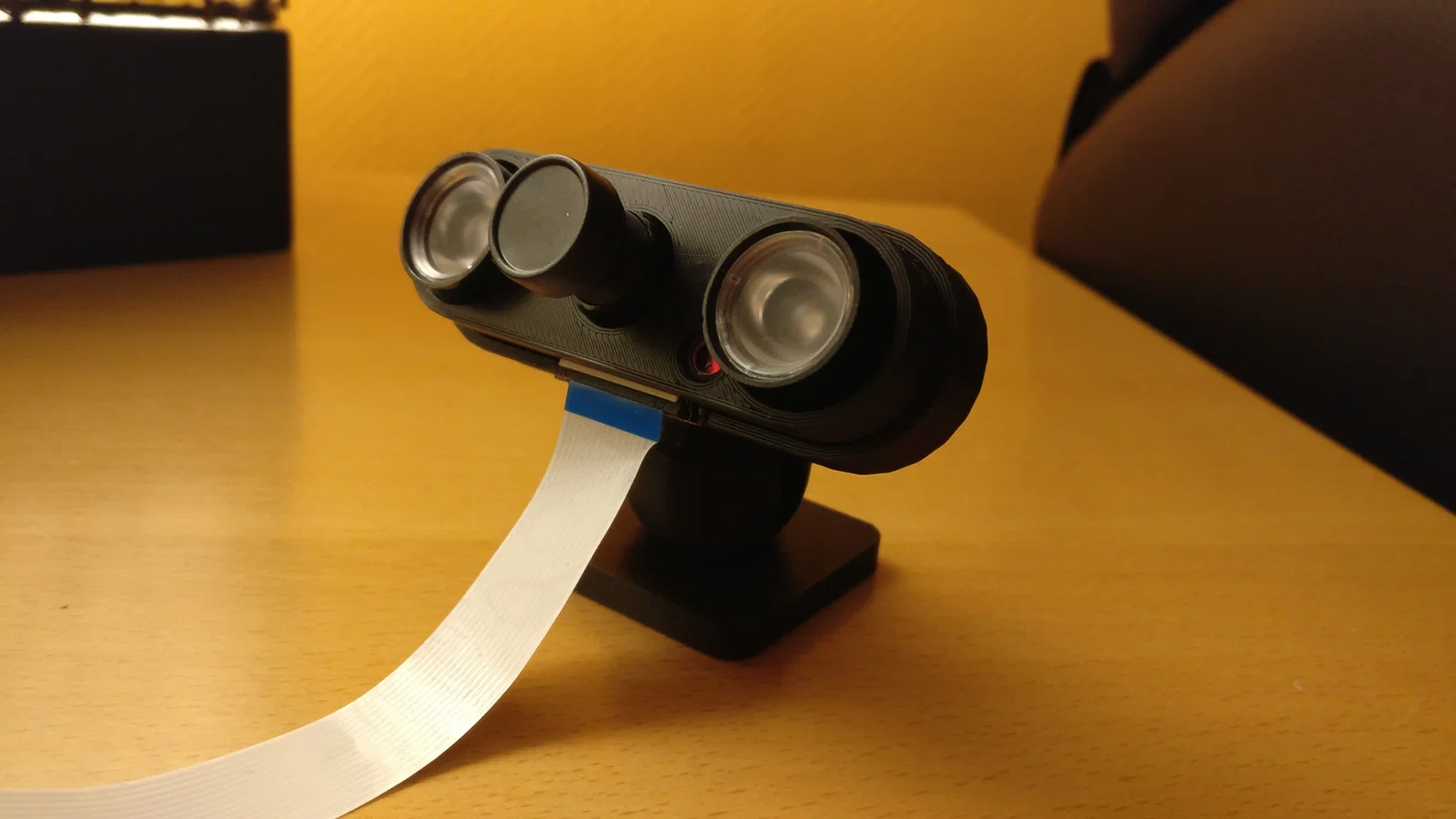

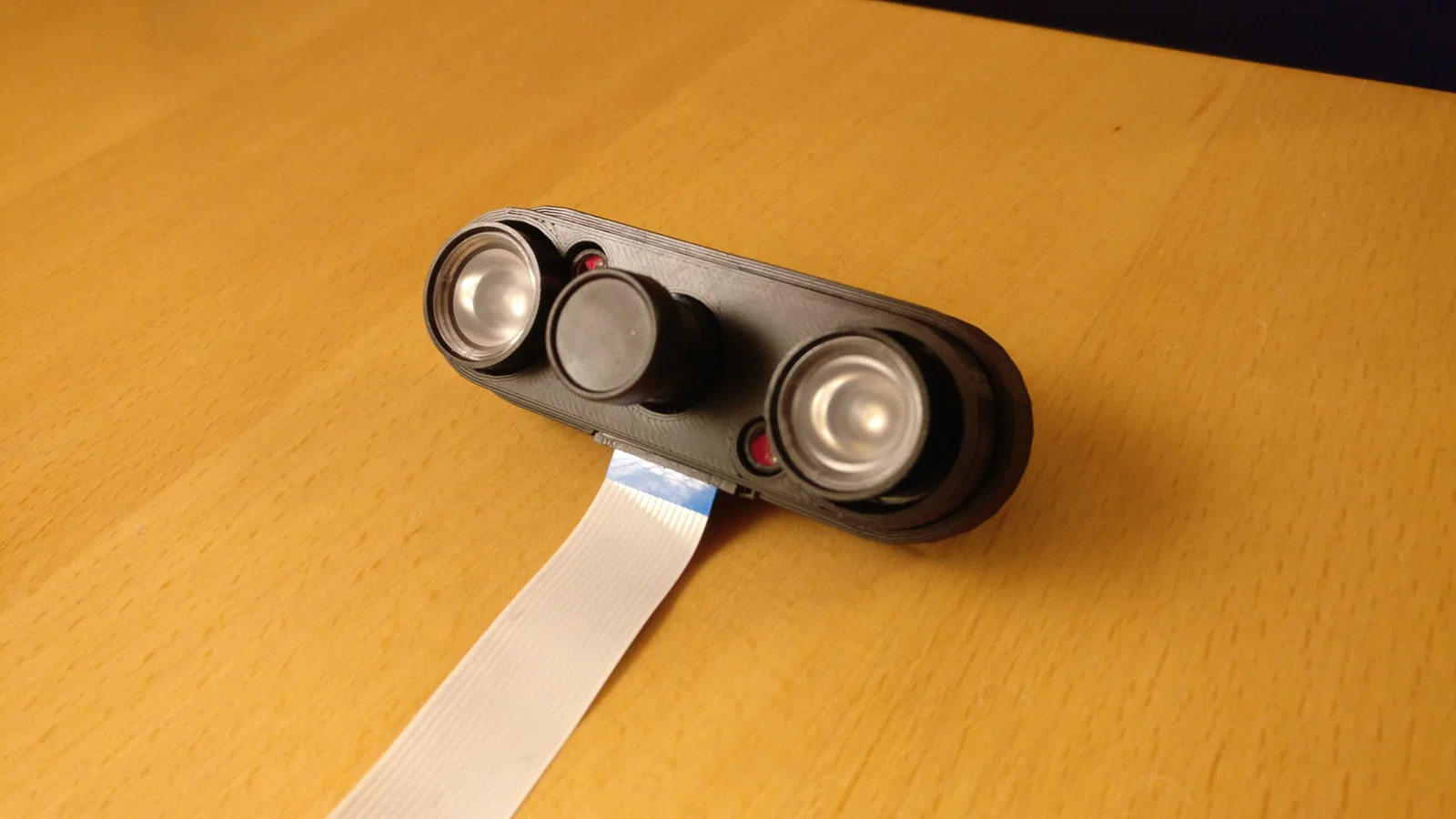

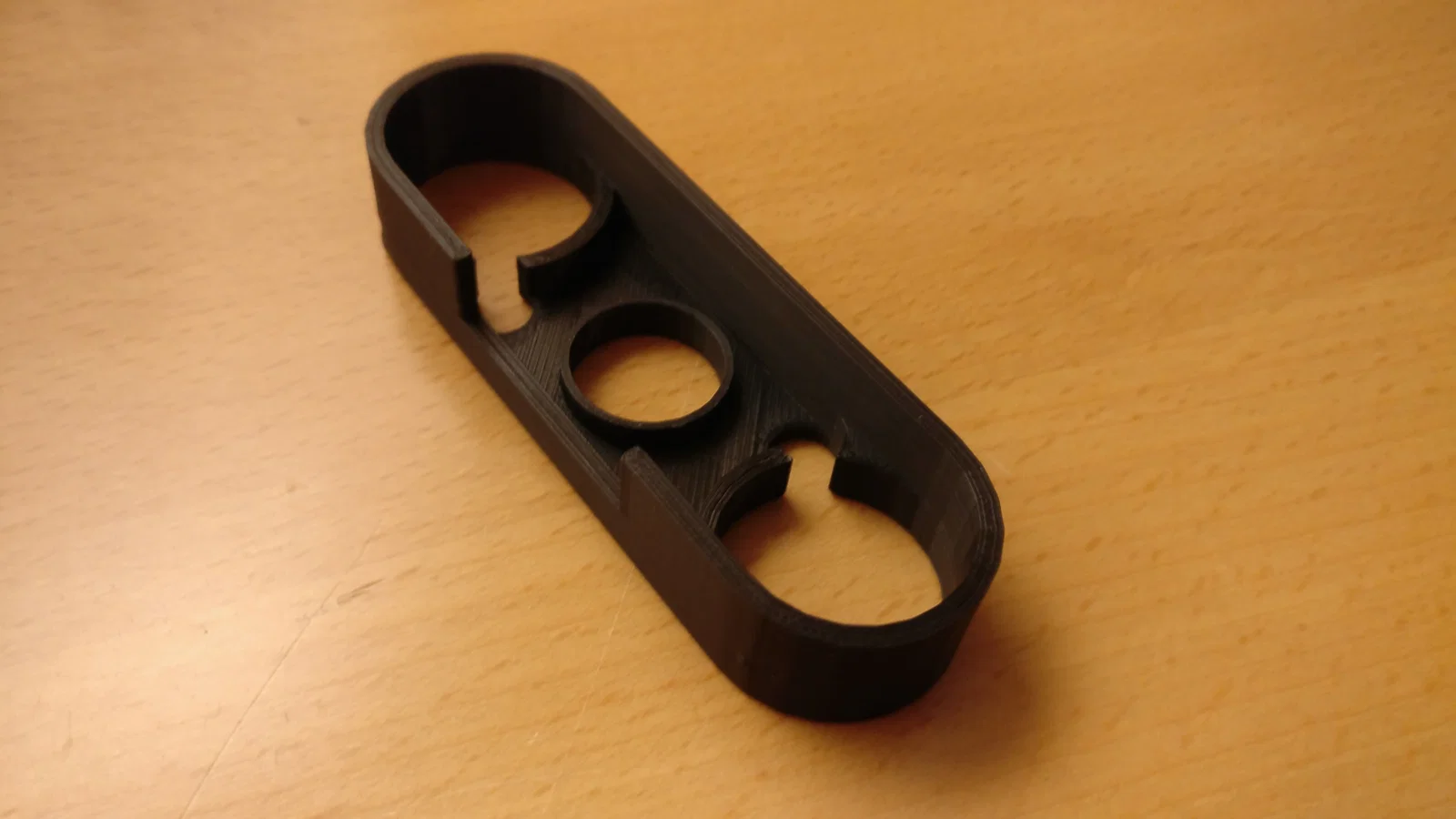

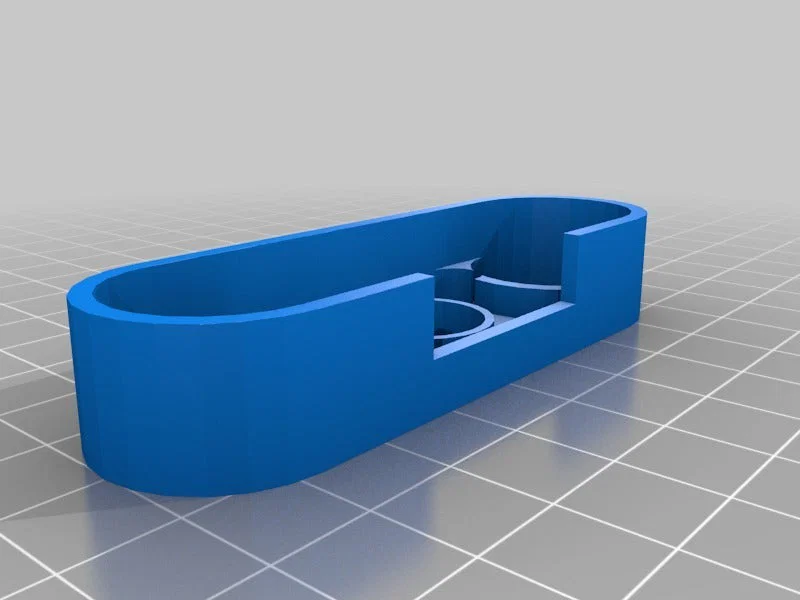

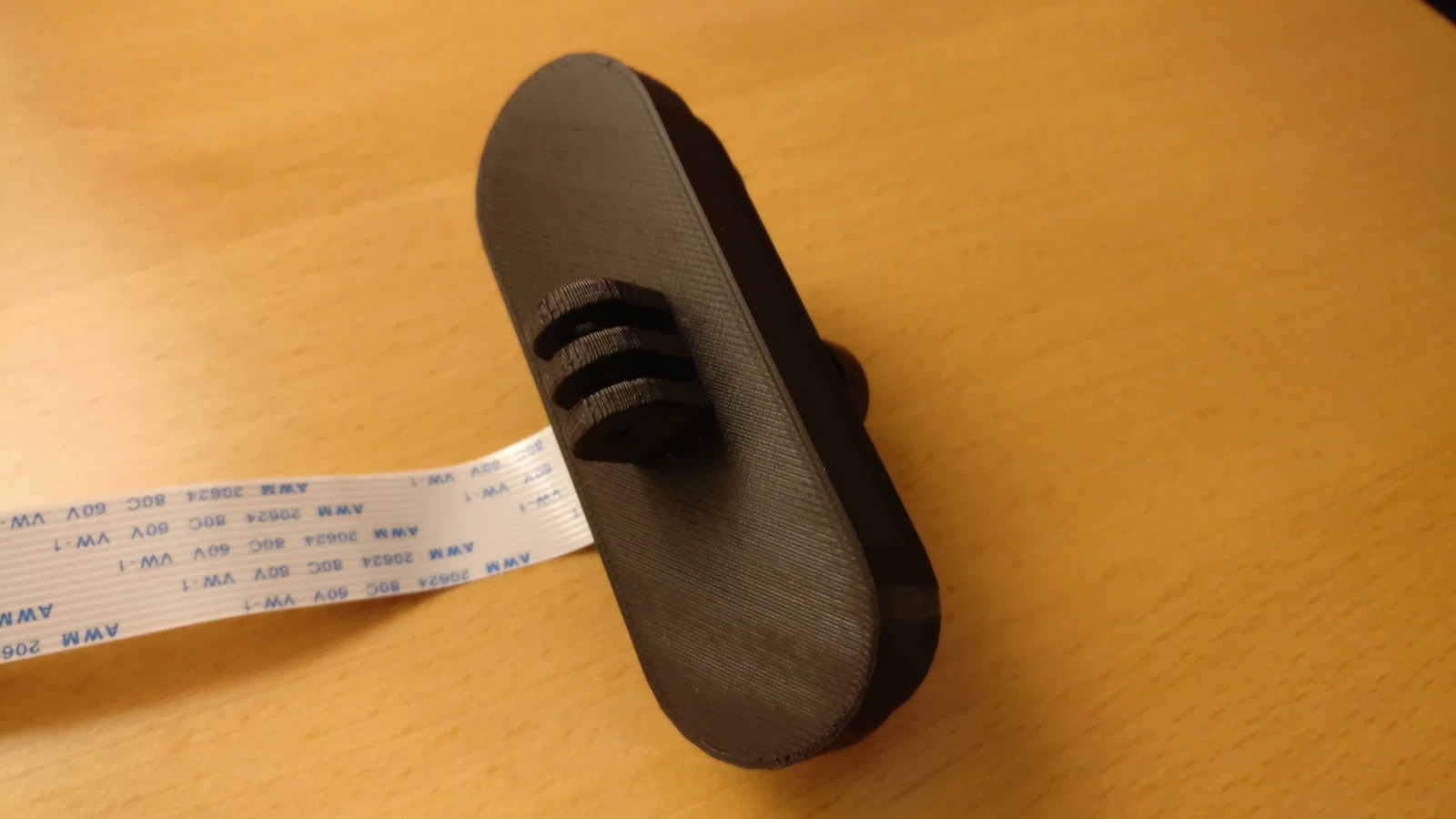

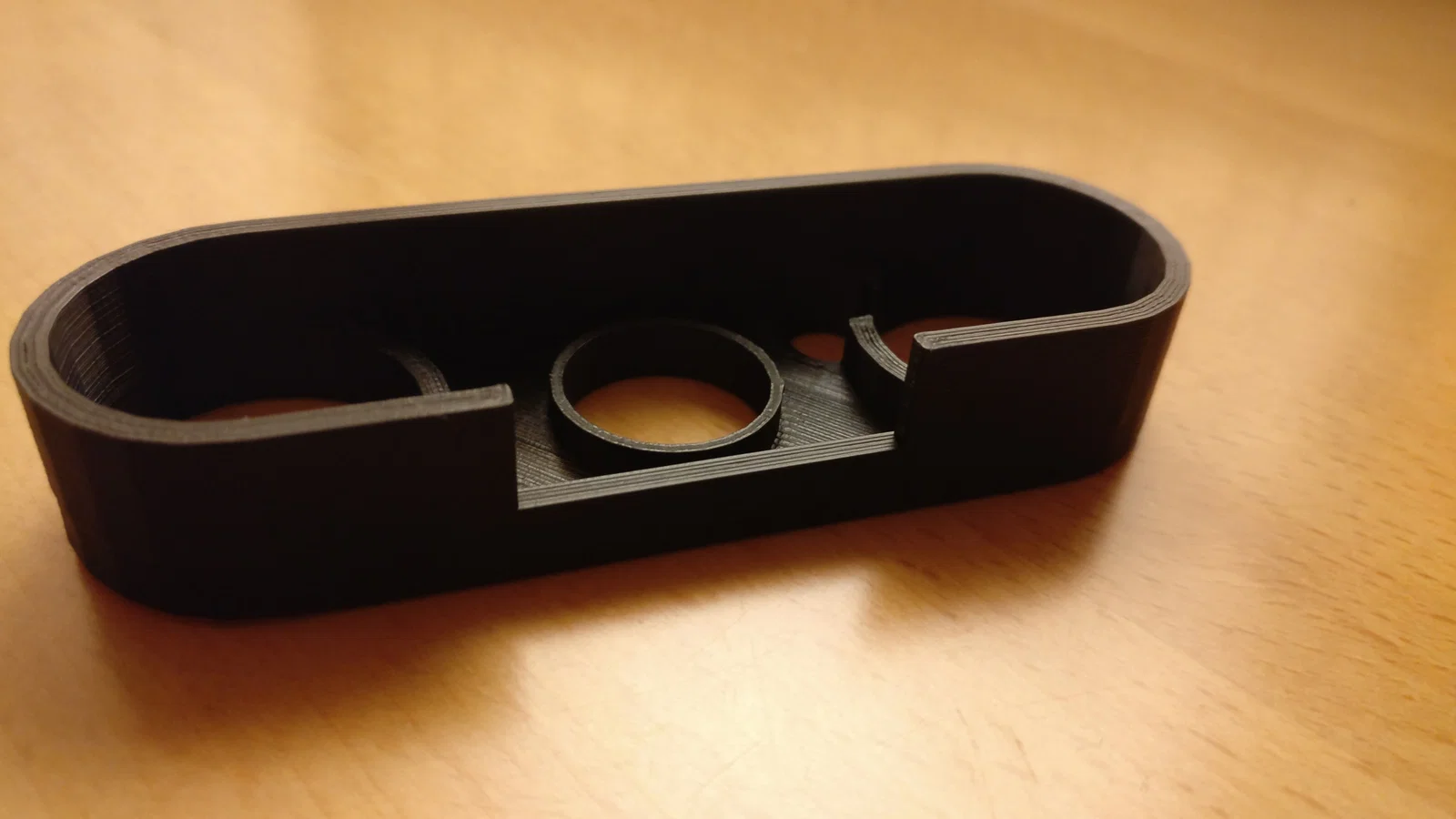

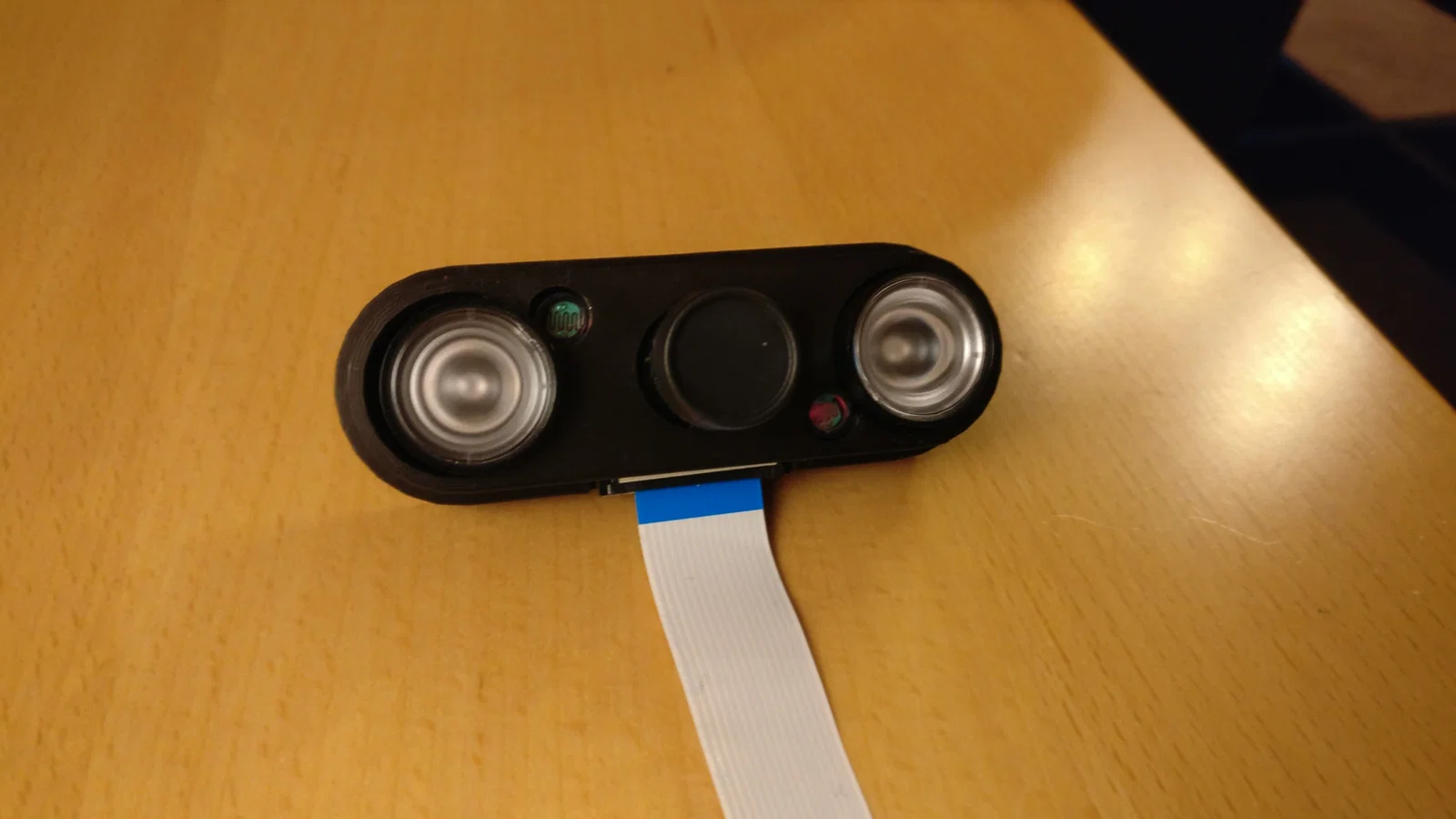

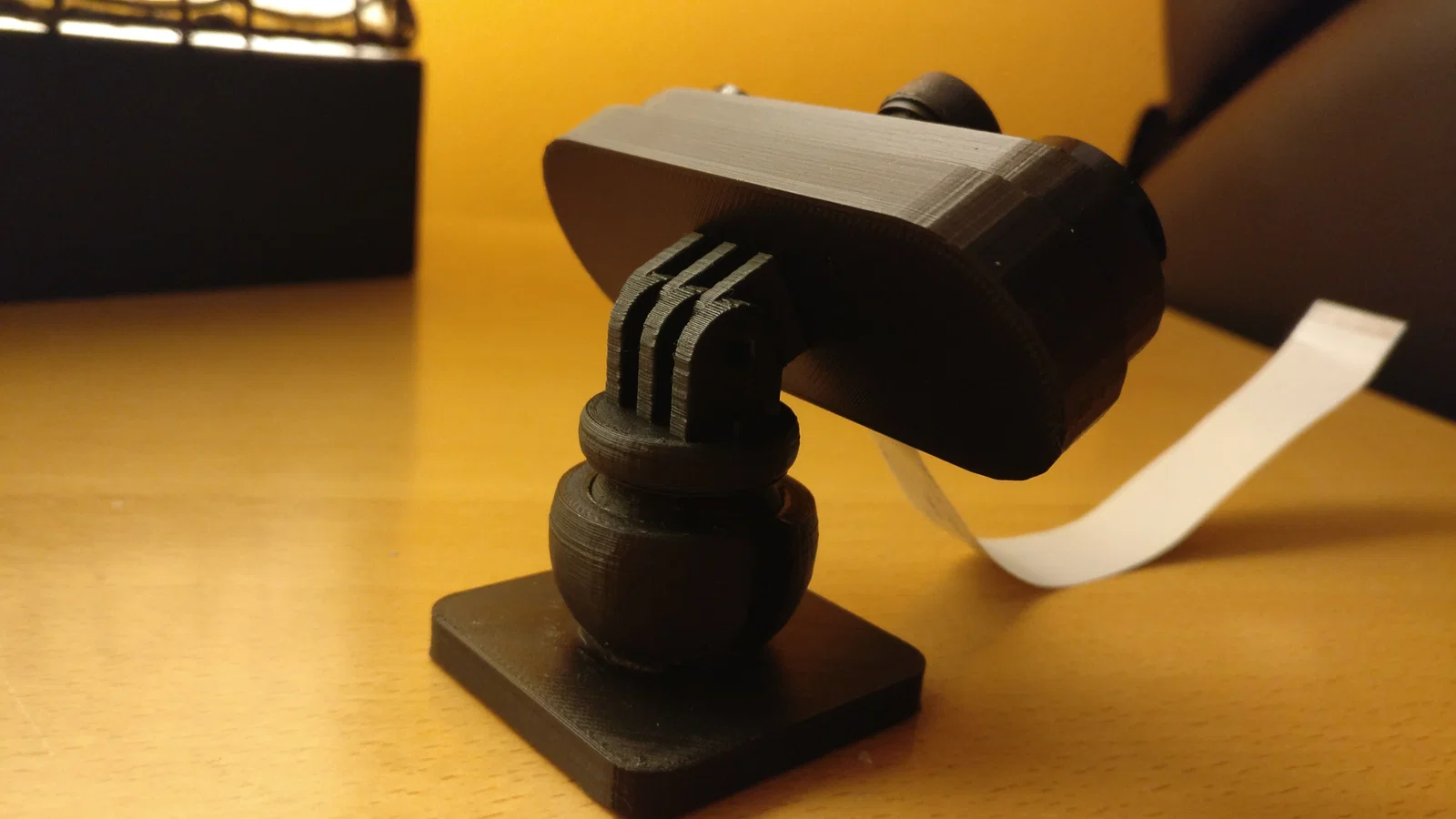

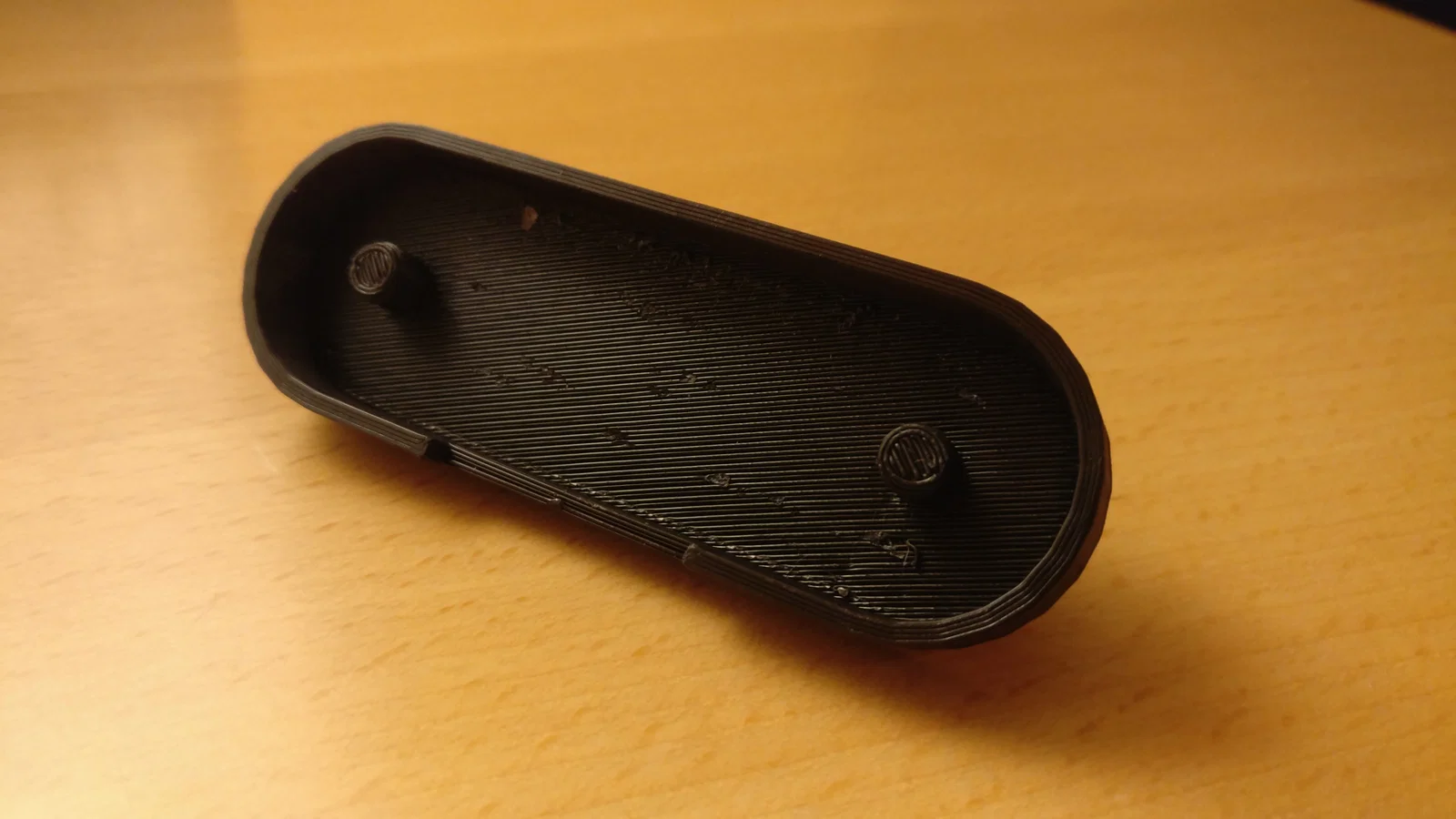

Tôi đã thiết kế giá đỡ này để gắn Camera hồng ngoại nhìn đêm cho Raspberry Pi (có kèm đèn hồng ngoại) lên một bề mặt phẳng (cụ thể là vỏ case Pi có sẵn của tôi). Camera Pi này có thể điều chỉnh được hướng và góc nhìn.

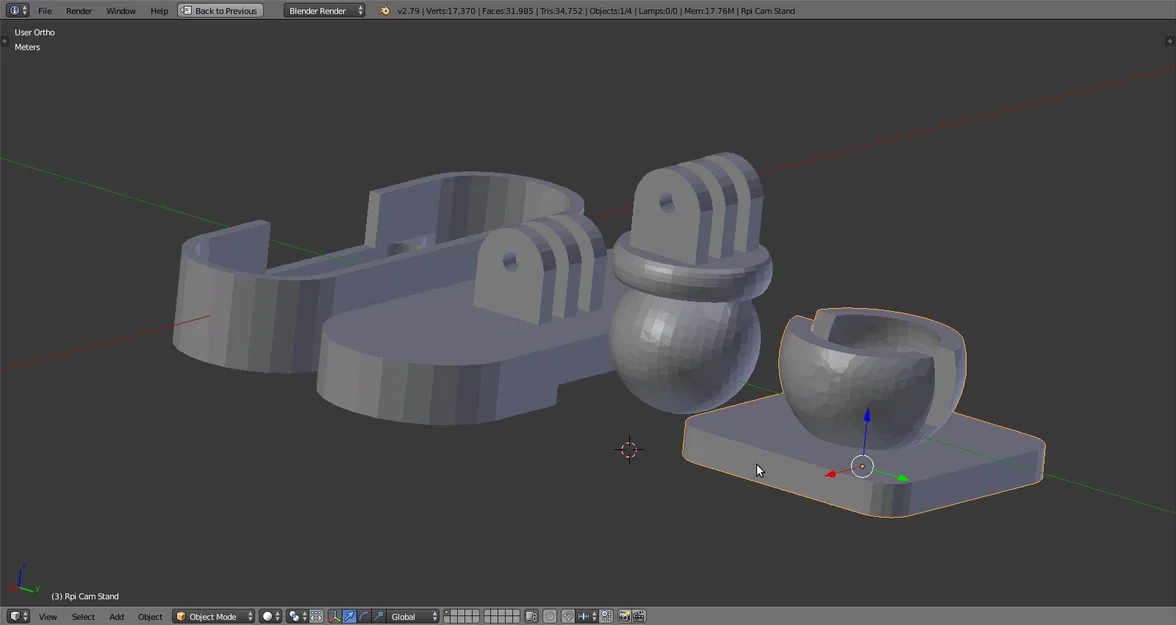

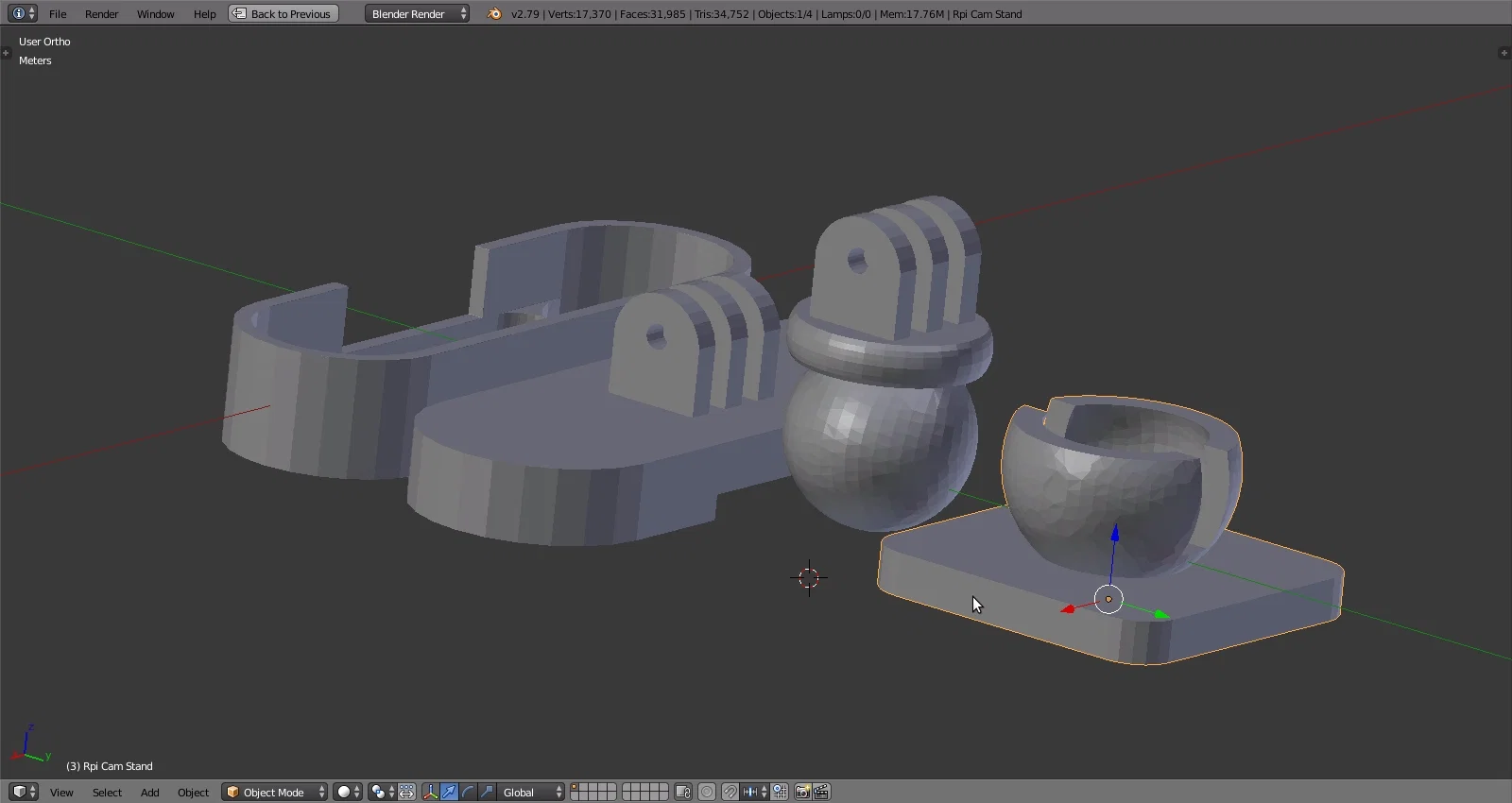

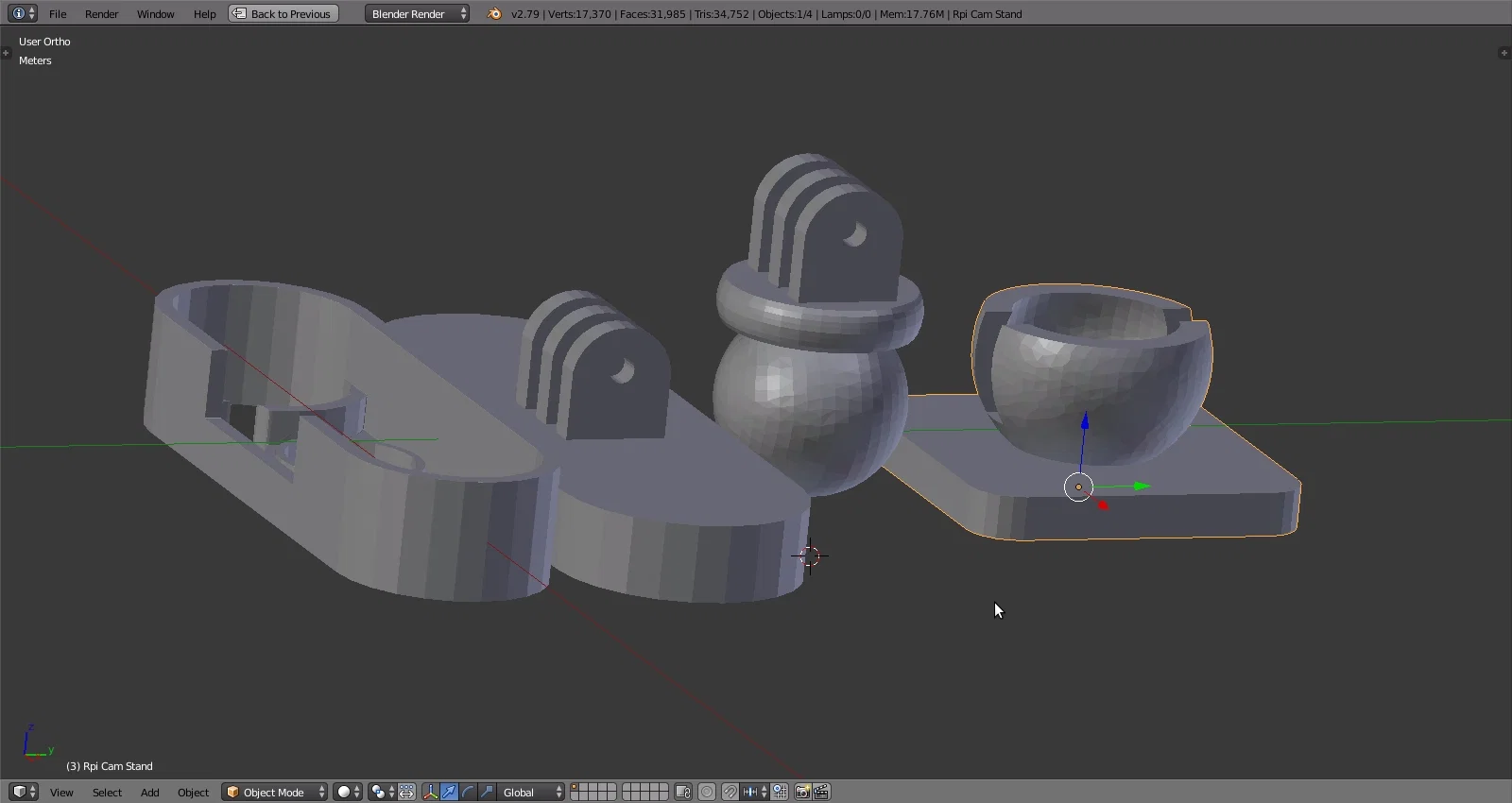

Tôi đã tận dụng một số mẫu có sẵn và chỉnh sửa lại:

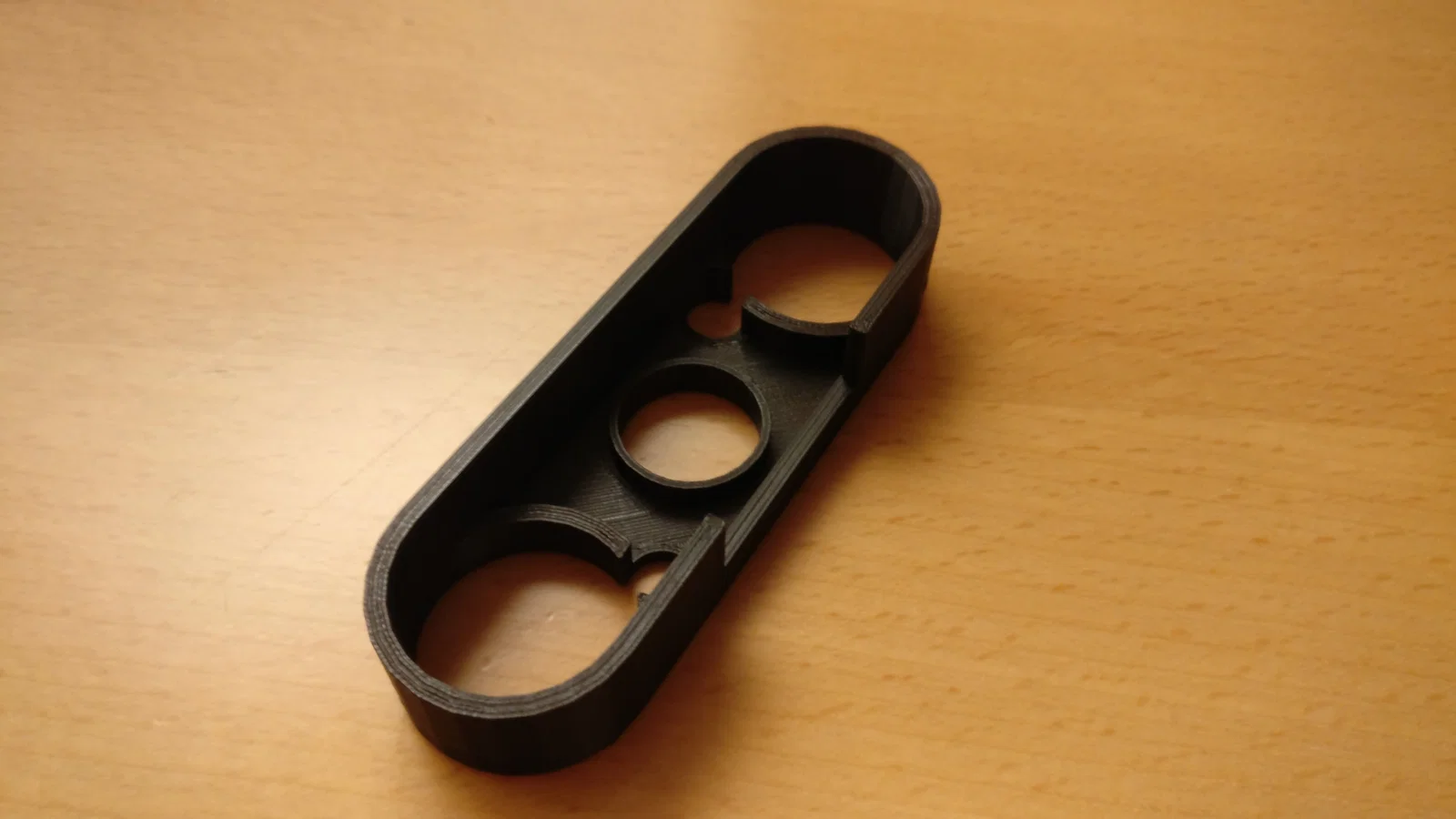

- Sử dụng một phần và chỉnh sửa từ http://www.thingiverse.com/thing:2200231 (phải sửa file head_front.stl trước khi in bằng Prusa i3 vì bị lỗi non-manifold và zero faces, tôi đã sửa bằng https://makeprintable.com/)
- Chỉnh sửa từ https://www.thingiverse.com/thing:2275223 (rpi_cam_stand.stl) và làm cho nó rộng hơn một chút

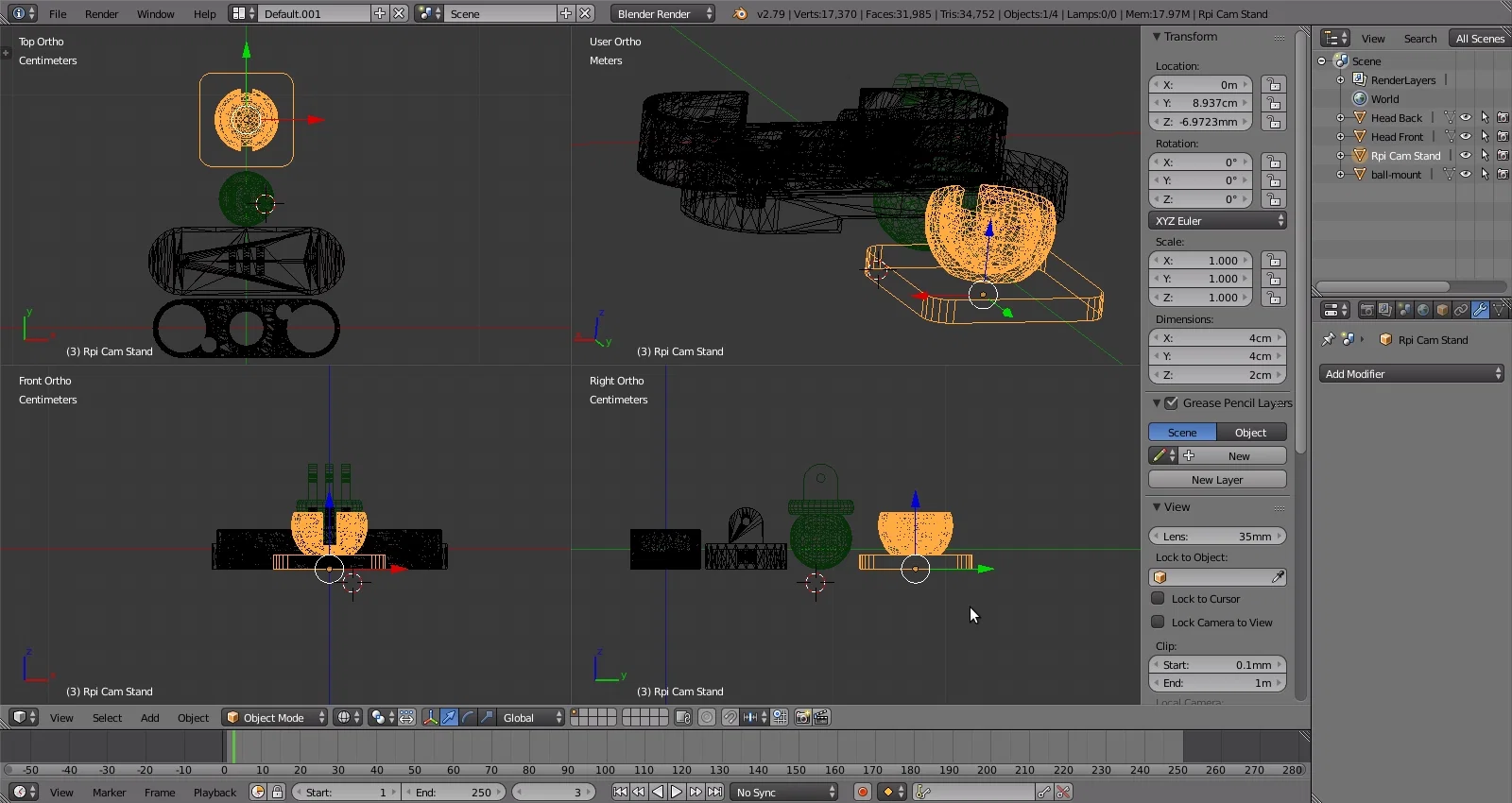

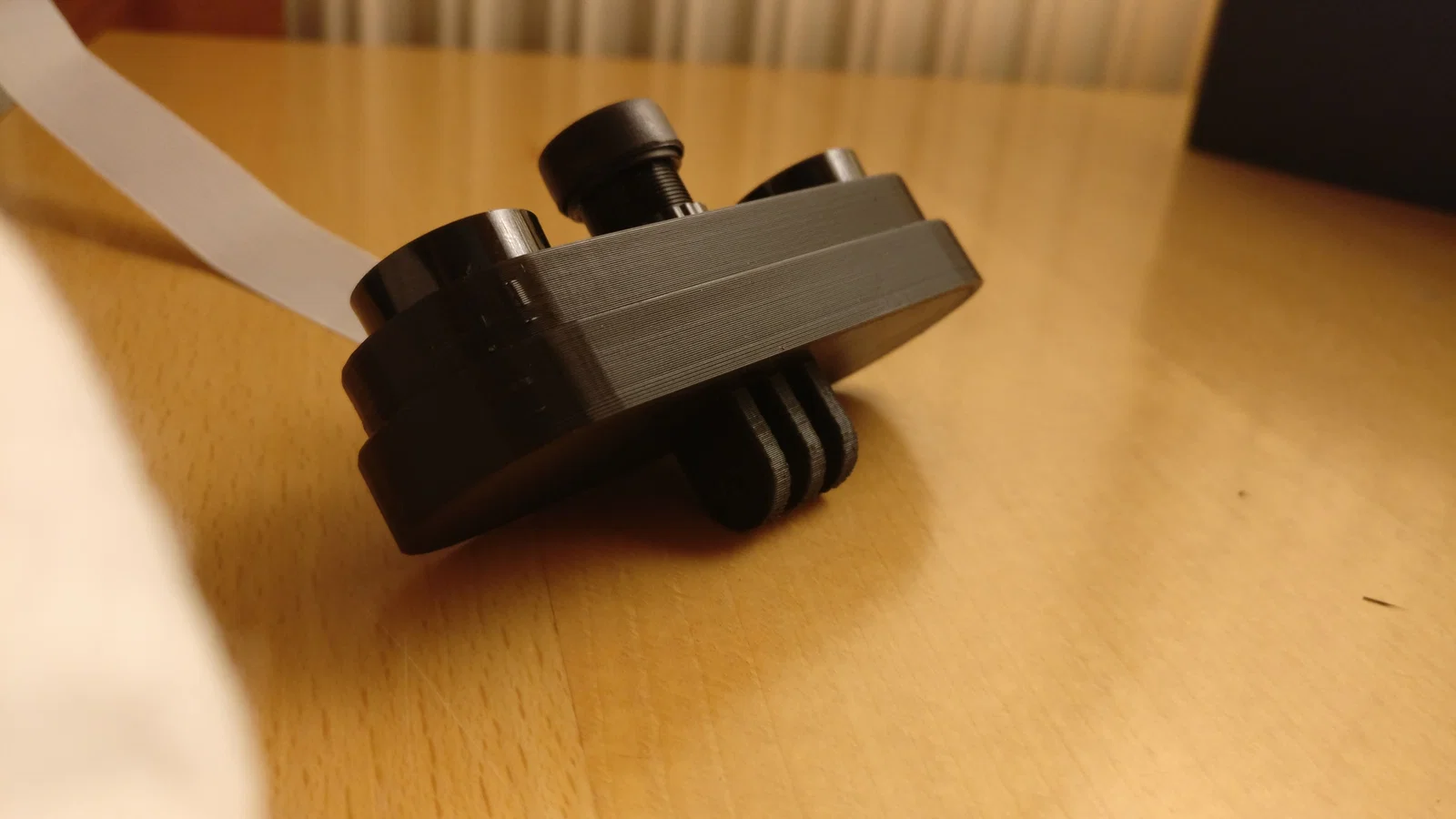

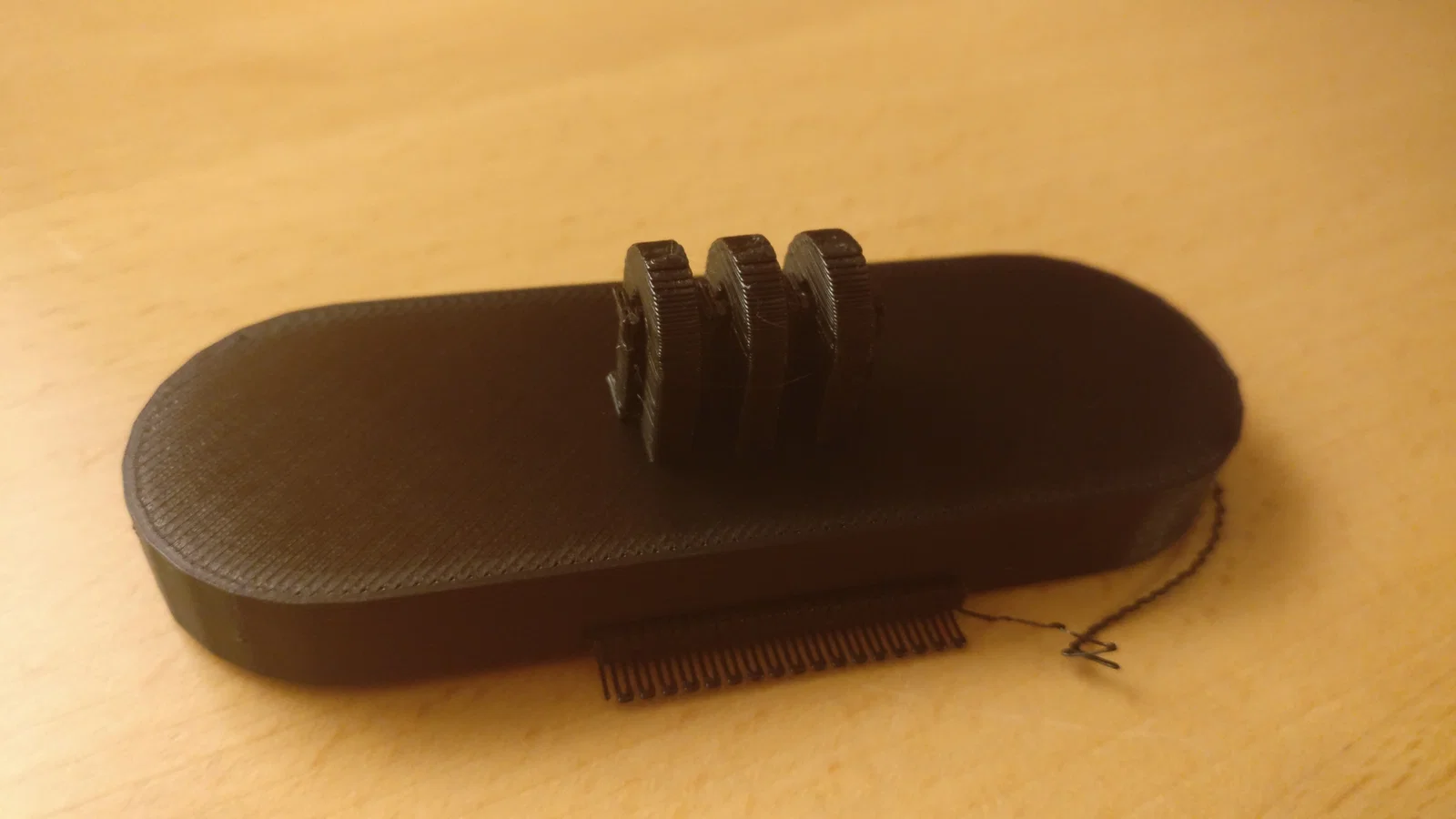

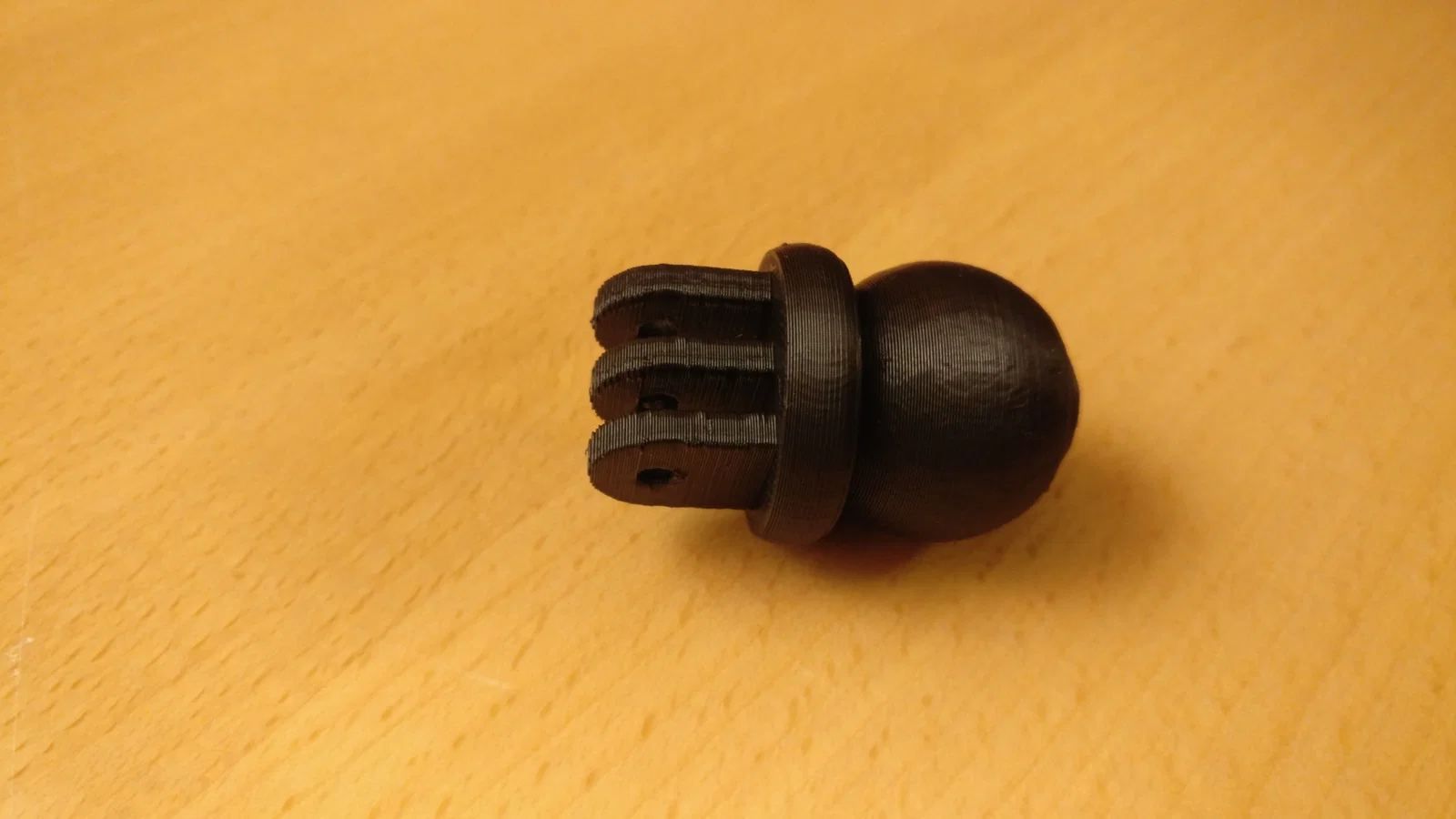

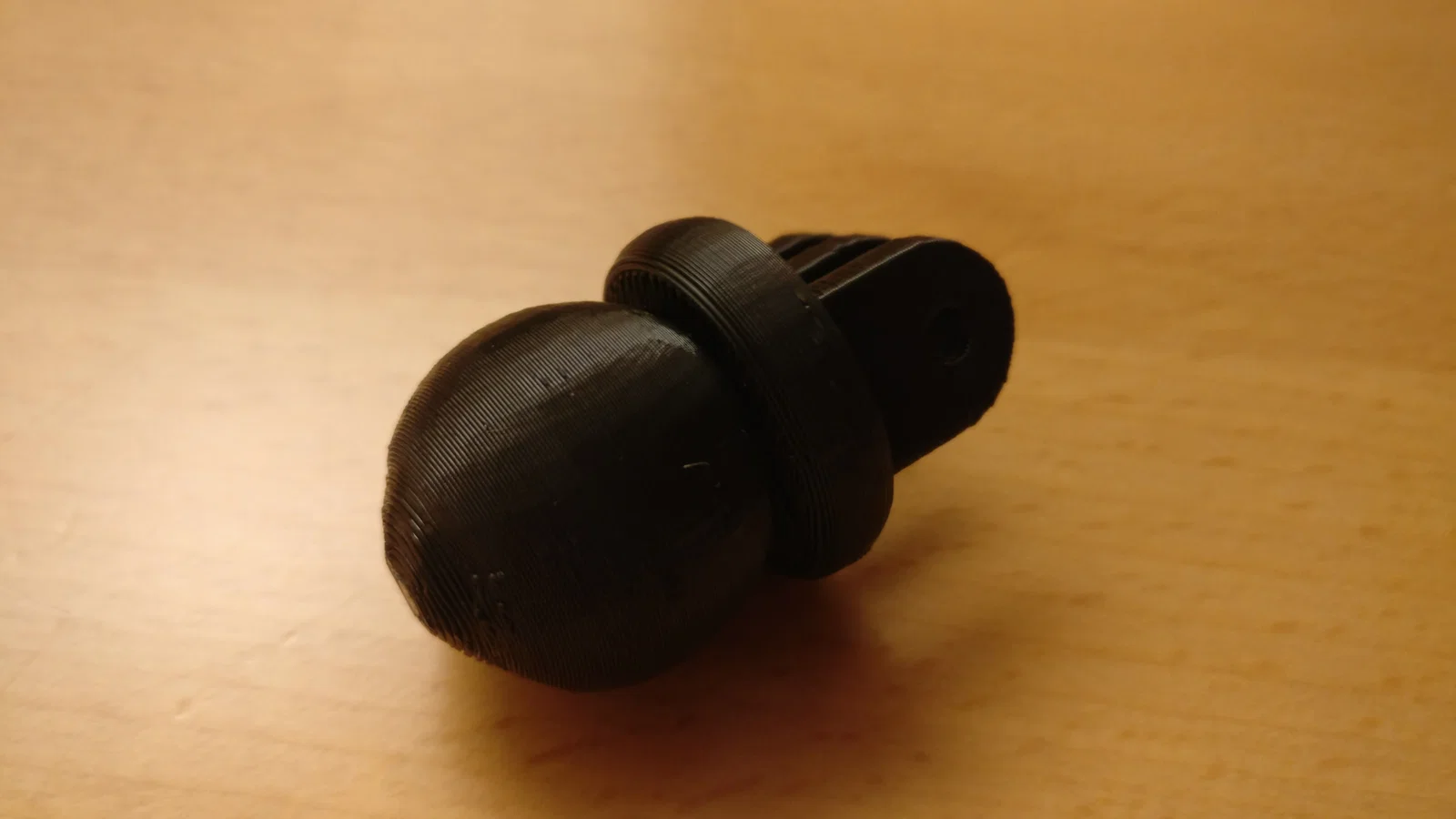

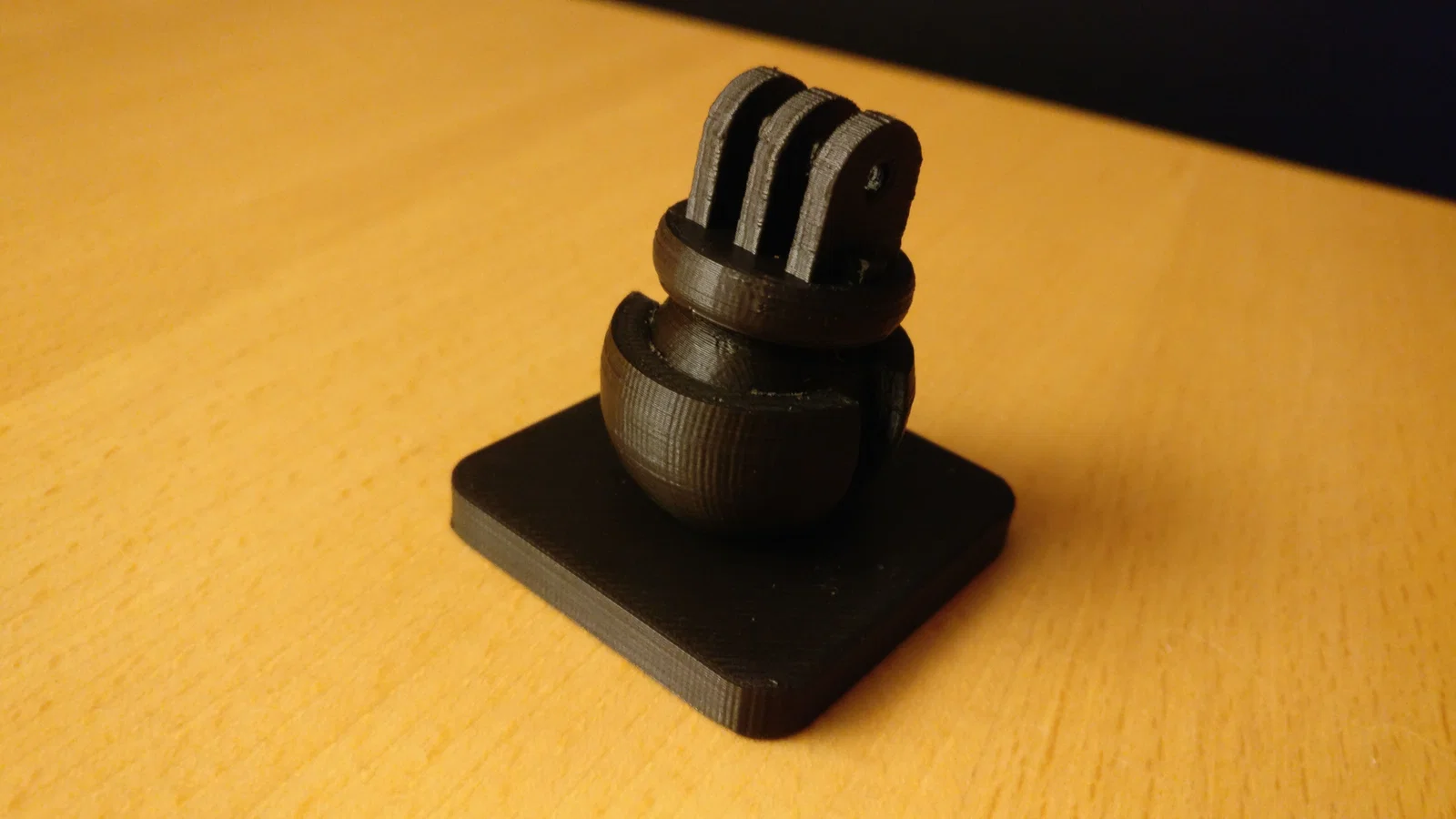

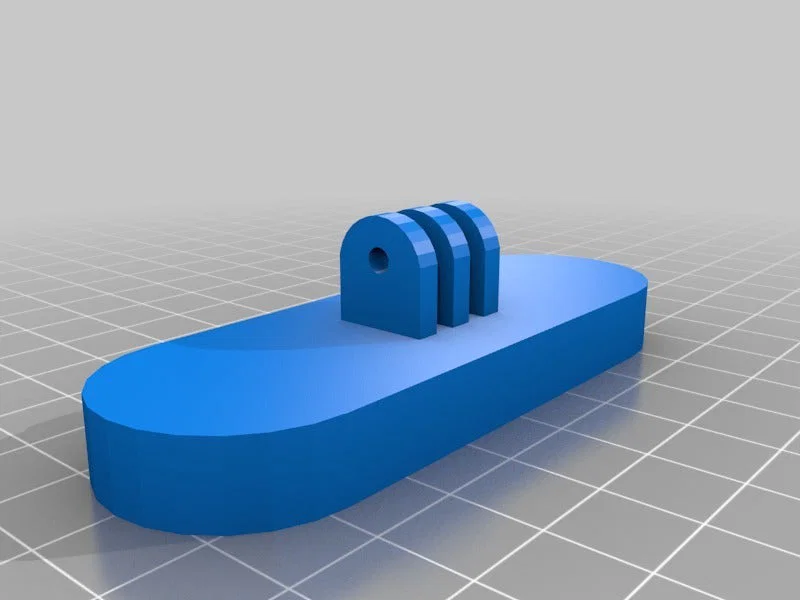

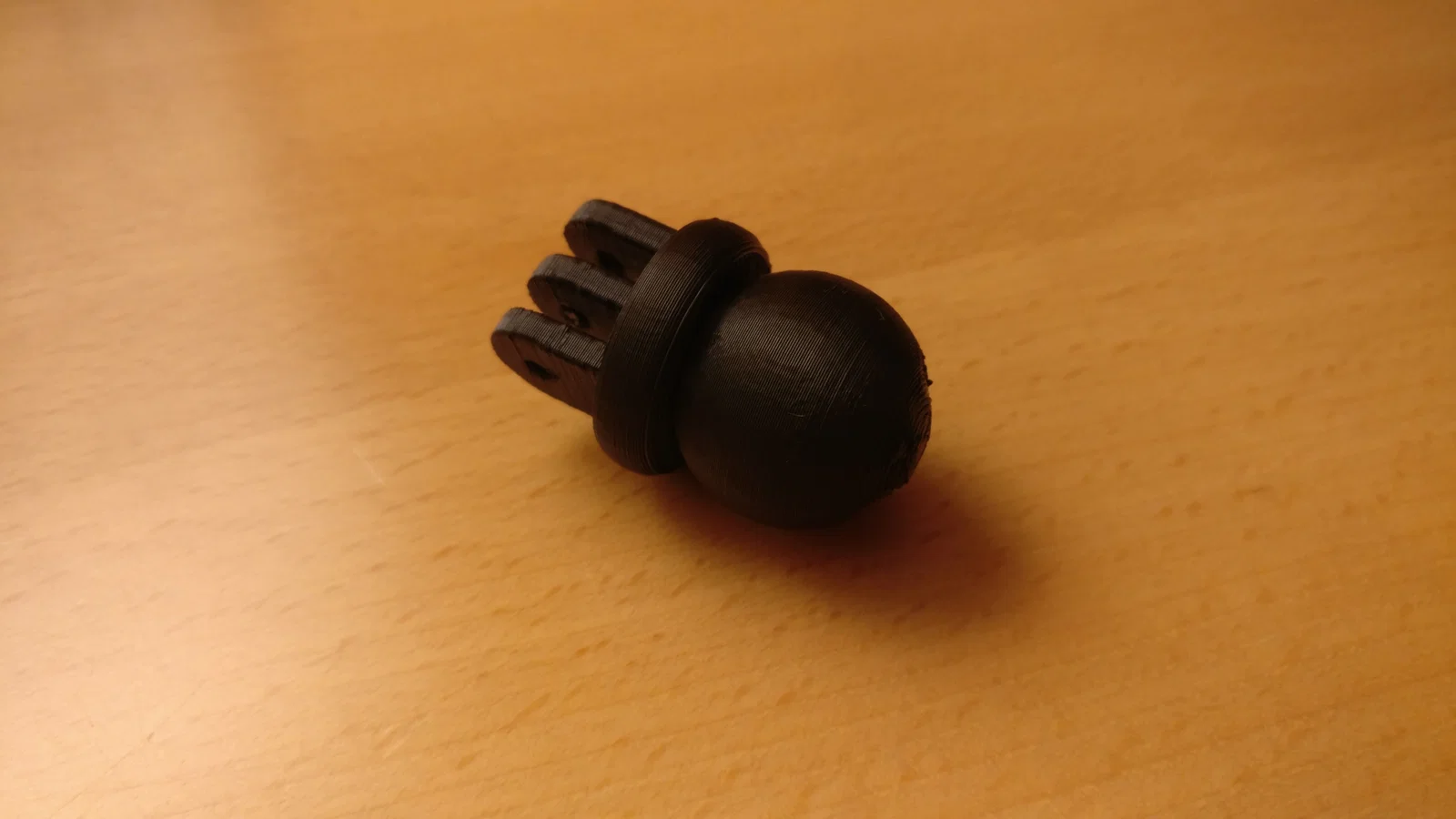

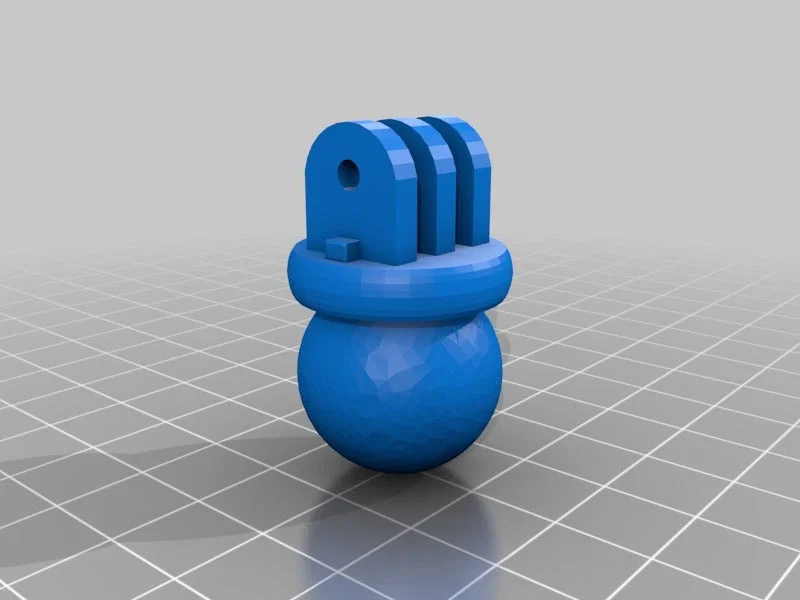

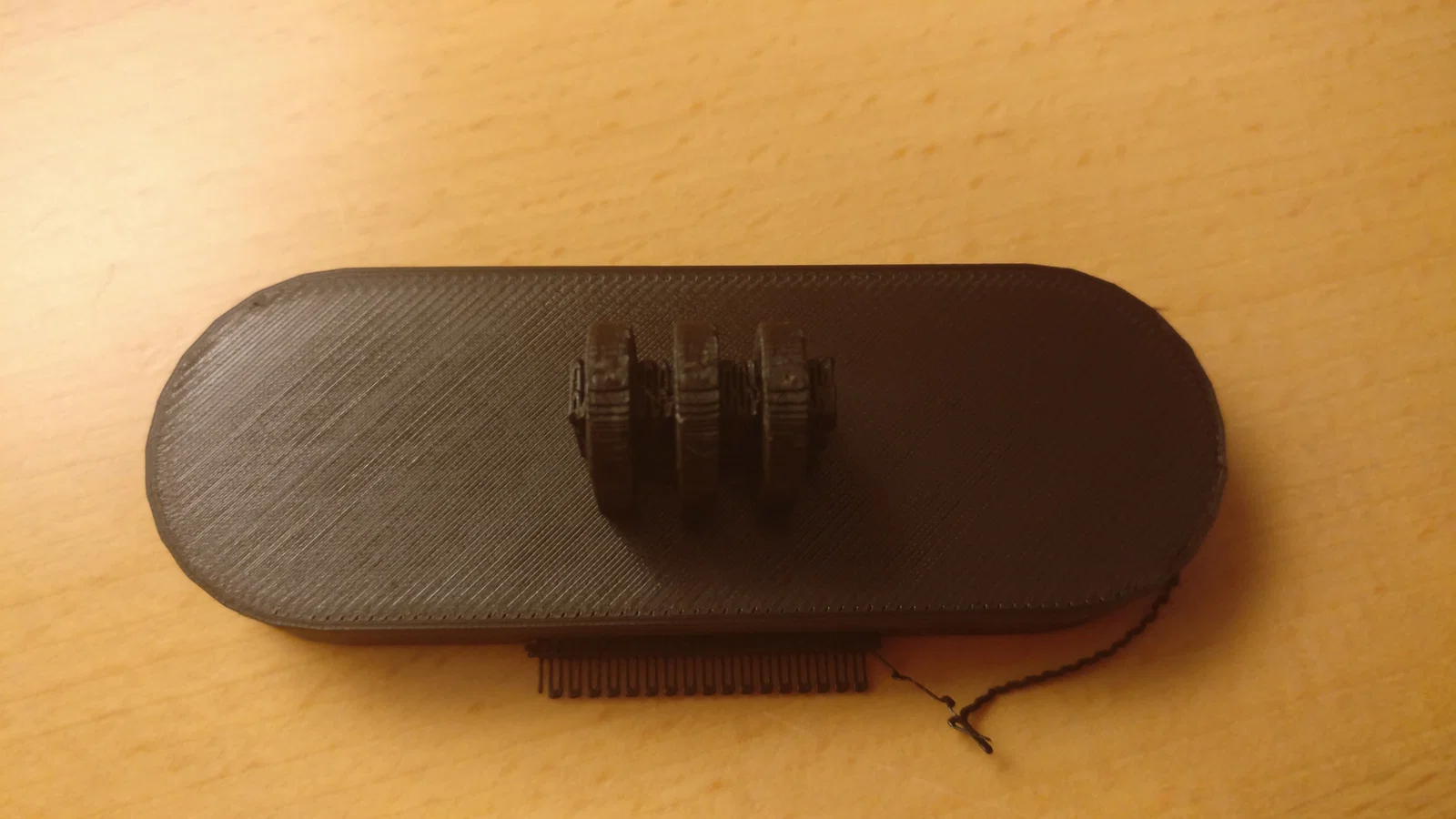

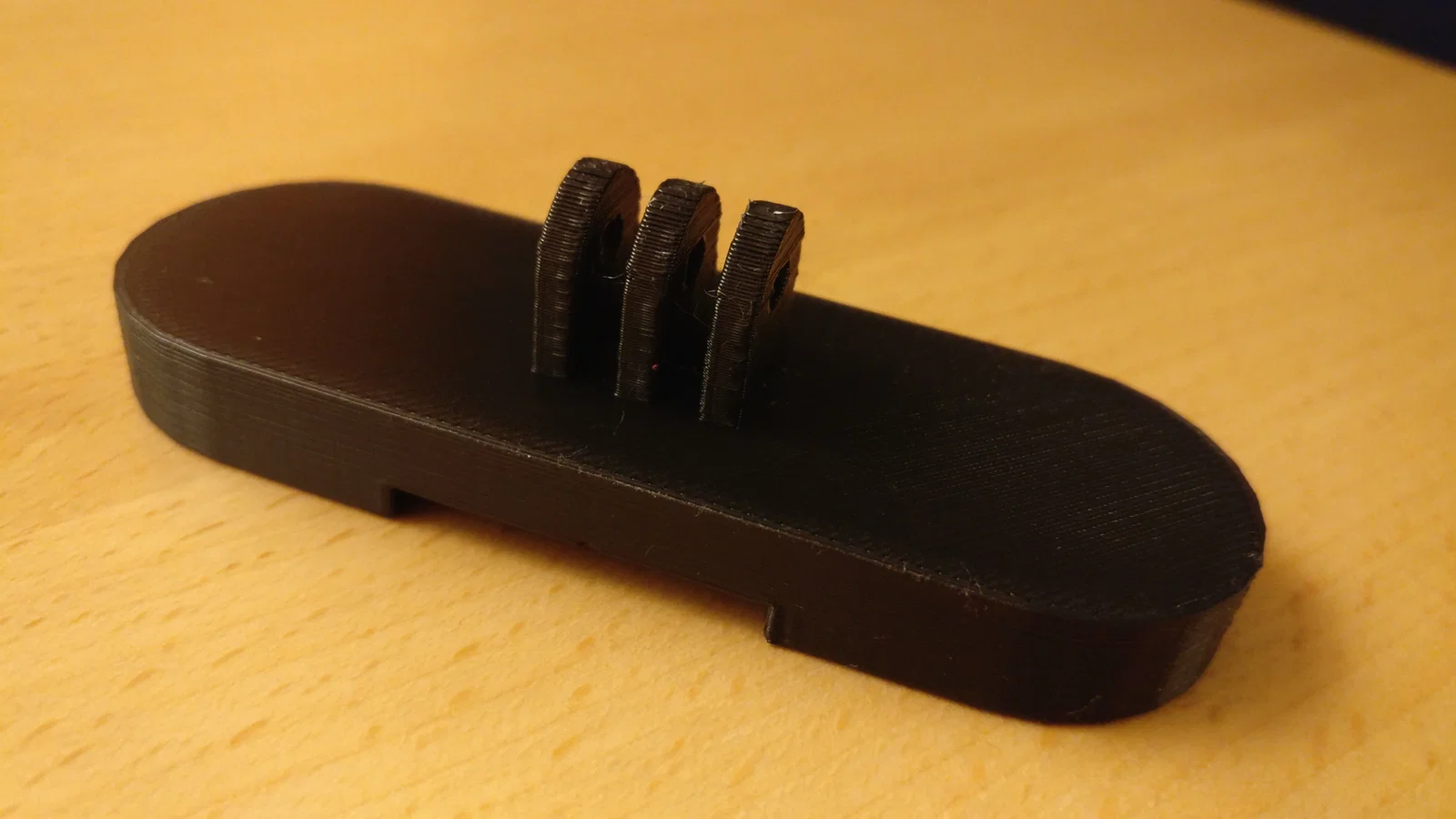

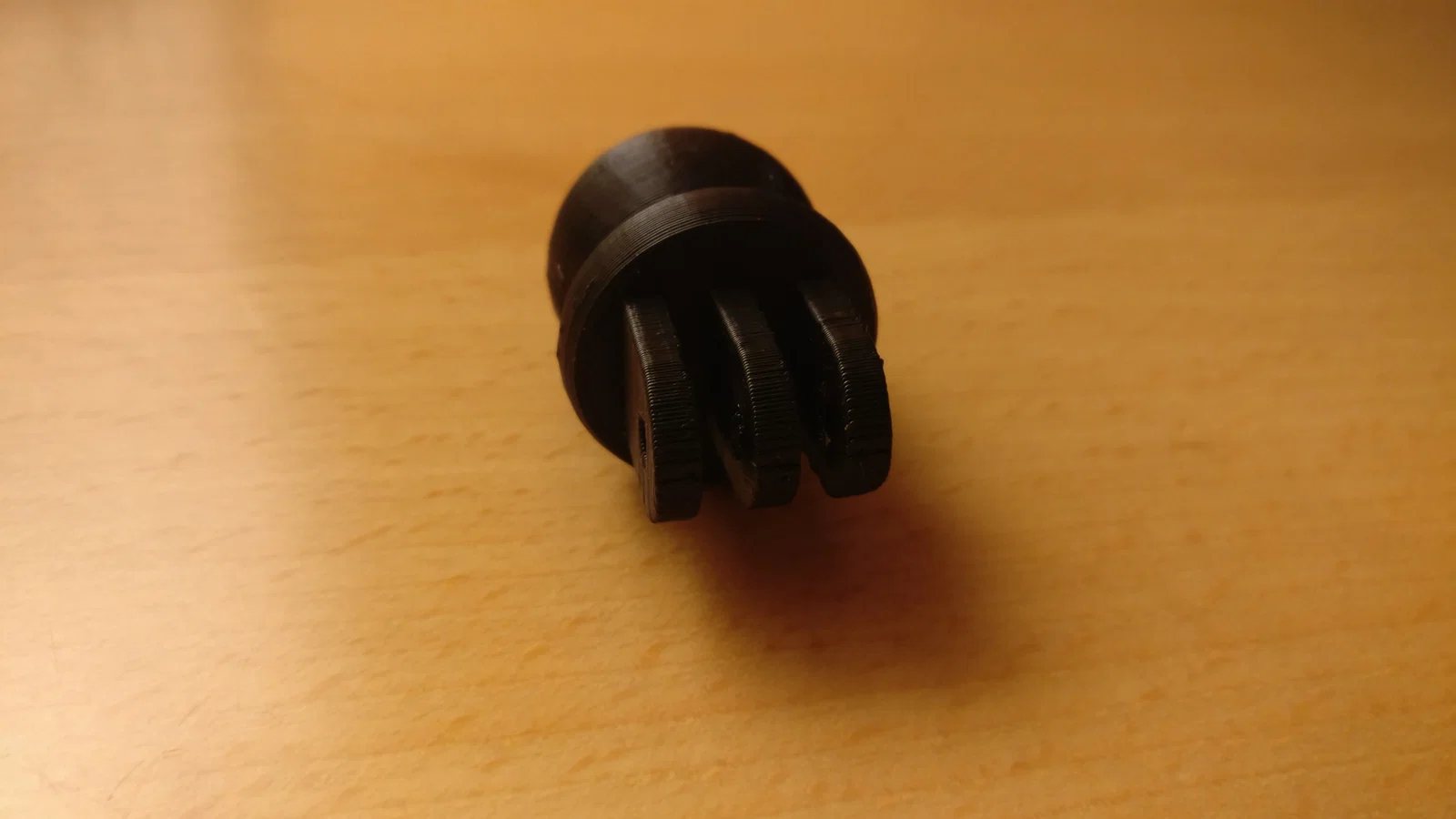

- Tôi thiết kế PiNoirCamCaseHolder-ball-mount.stl để làm khớp nối giữa vỏ camera và giá đỡ dạng cầu Lưu ý: Phần khớp cầu ở phiên bản này hơi bị khít quá. Tôi đã làm gãy bản in đầu tiên khi cố gắng lắp nó vào giá. Tôi sẽ sớm cập nhật phiên bản mới. Cách giải quyết tạm thời là bạn có thể mài bớt phần cầu và dùng thêm mỡ bôi trơn để lắp vào dễ hơn. => Đã giải quyết trong phiên bản mới (20180104)
CẬP NHẬT
20180104:

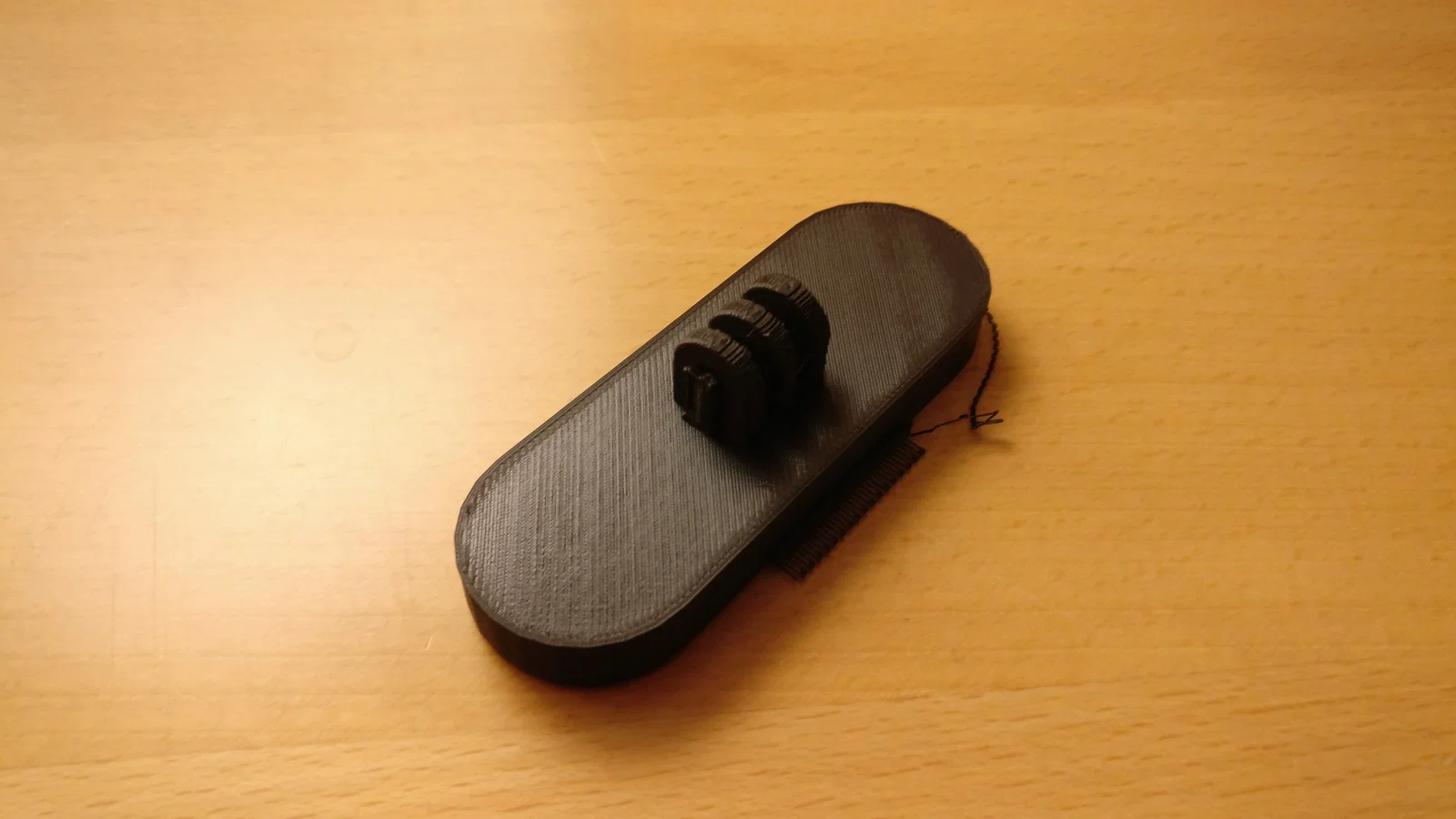

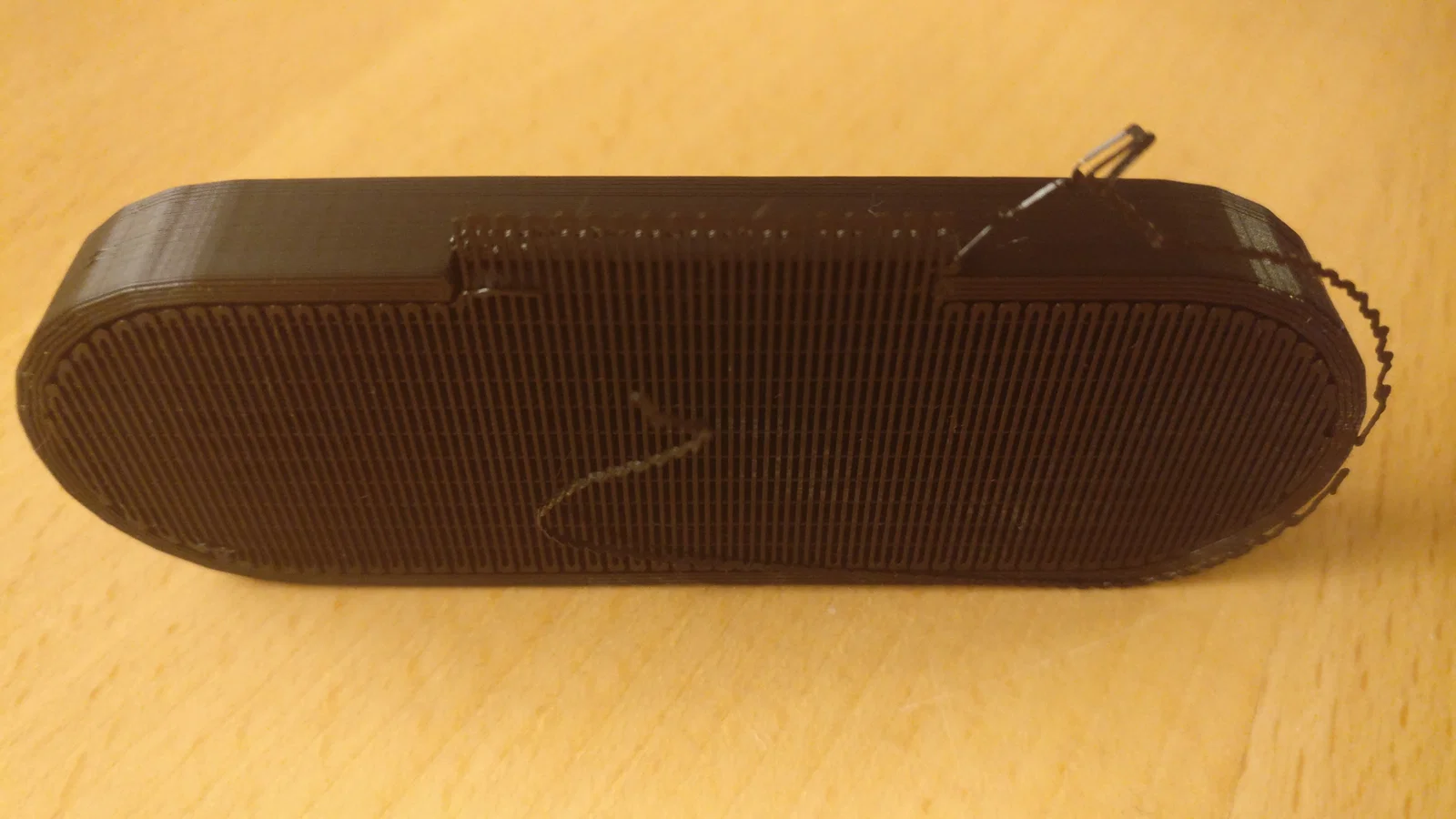

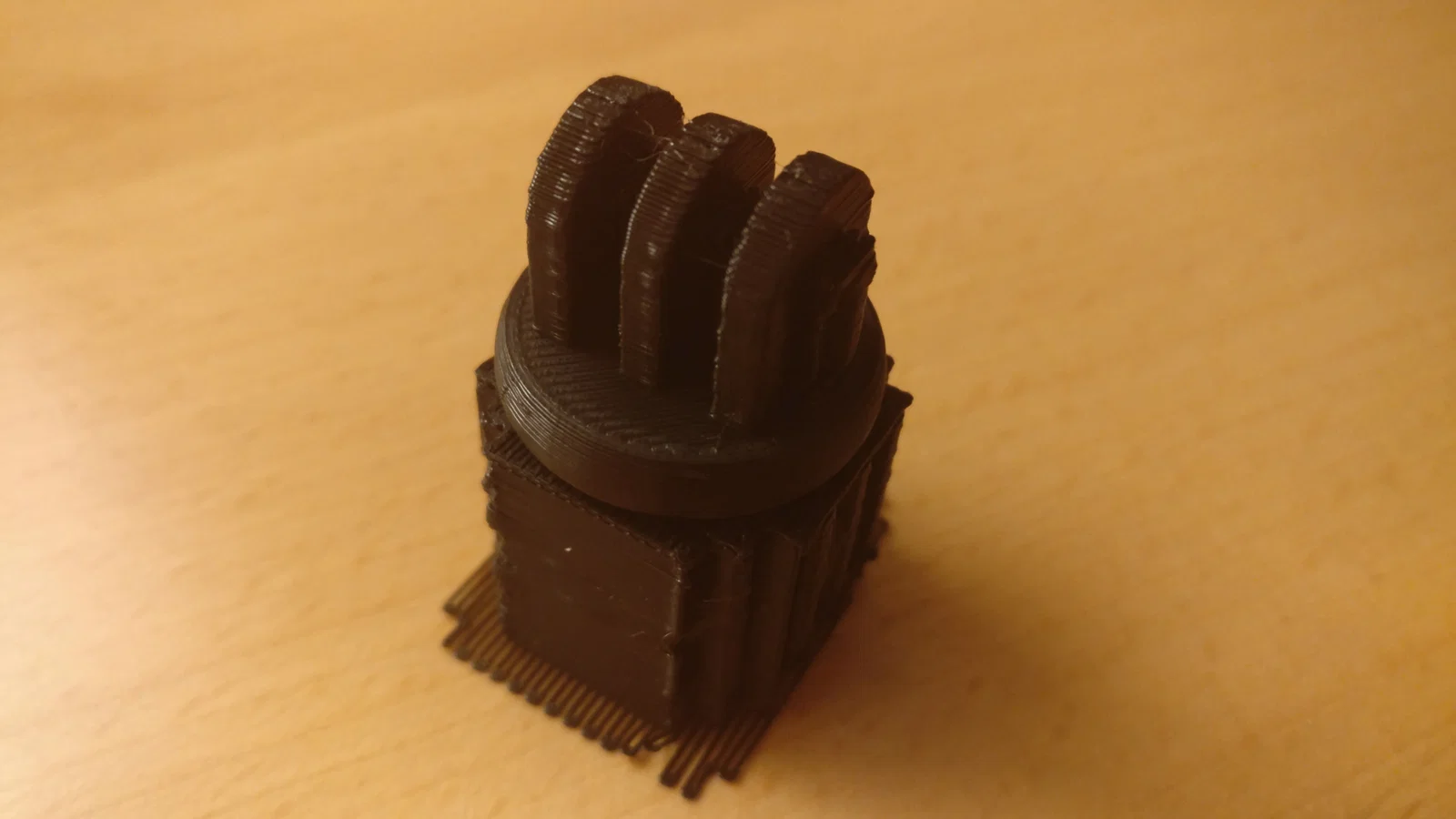

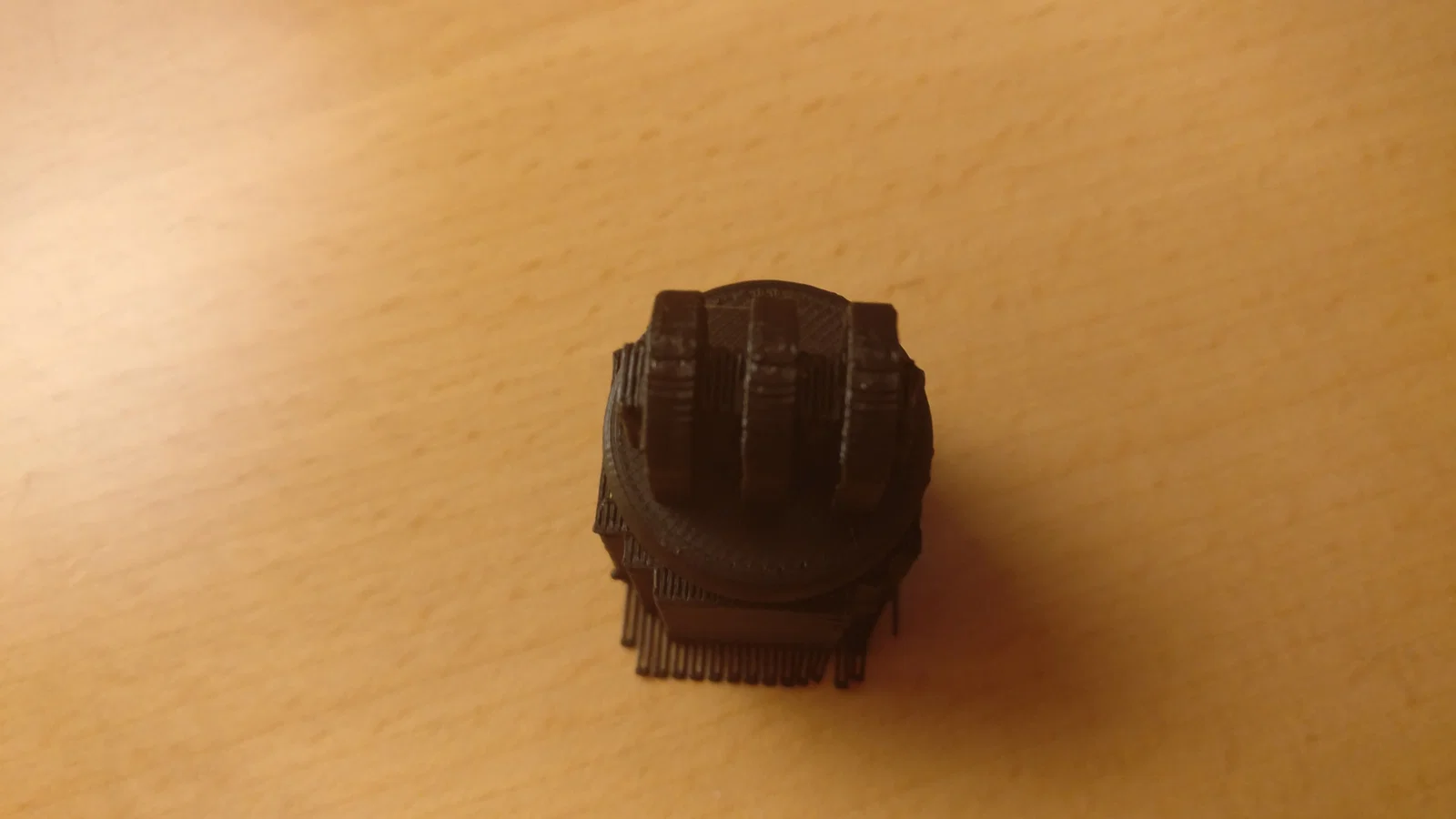

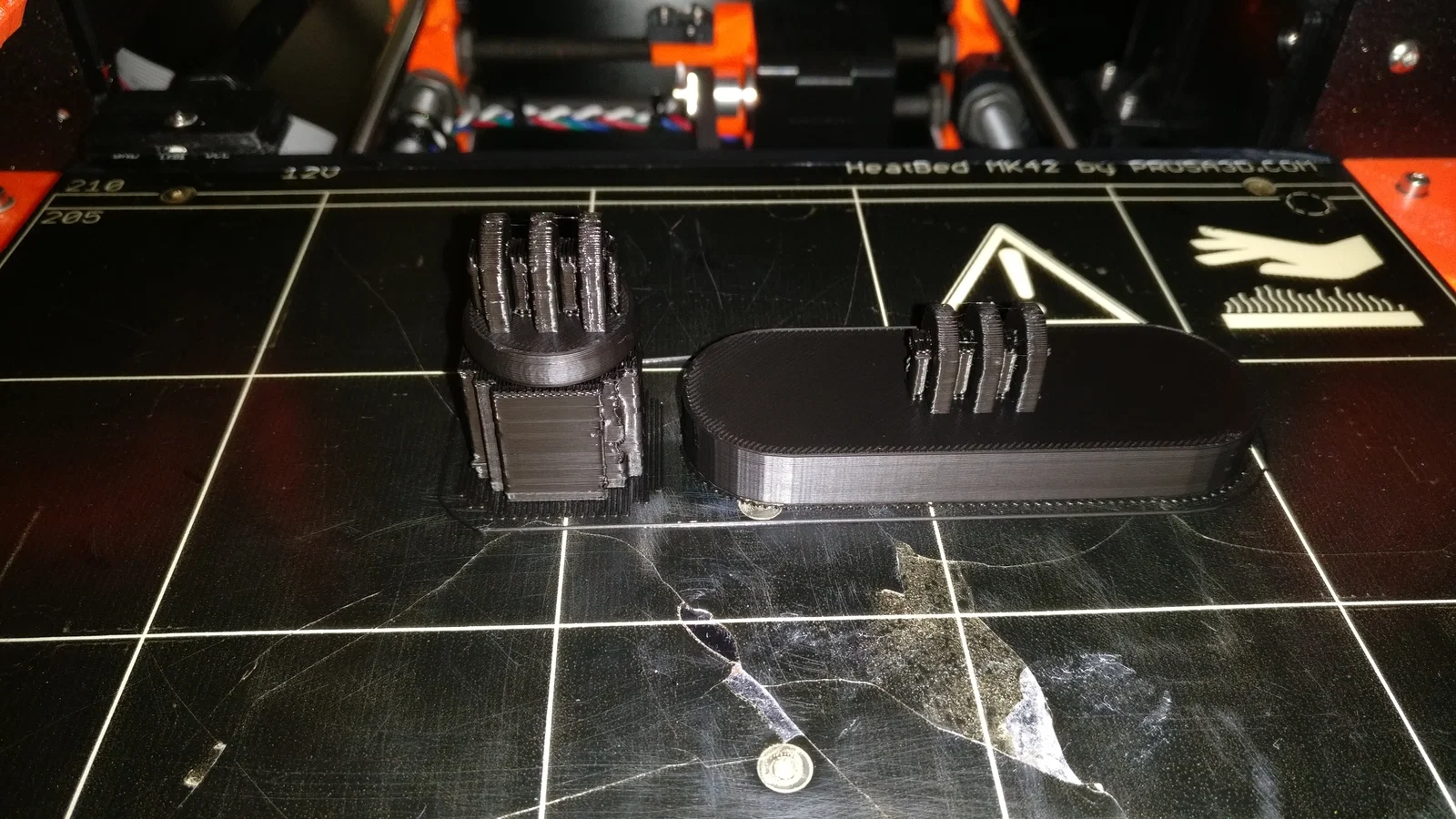

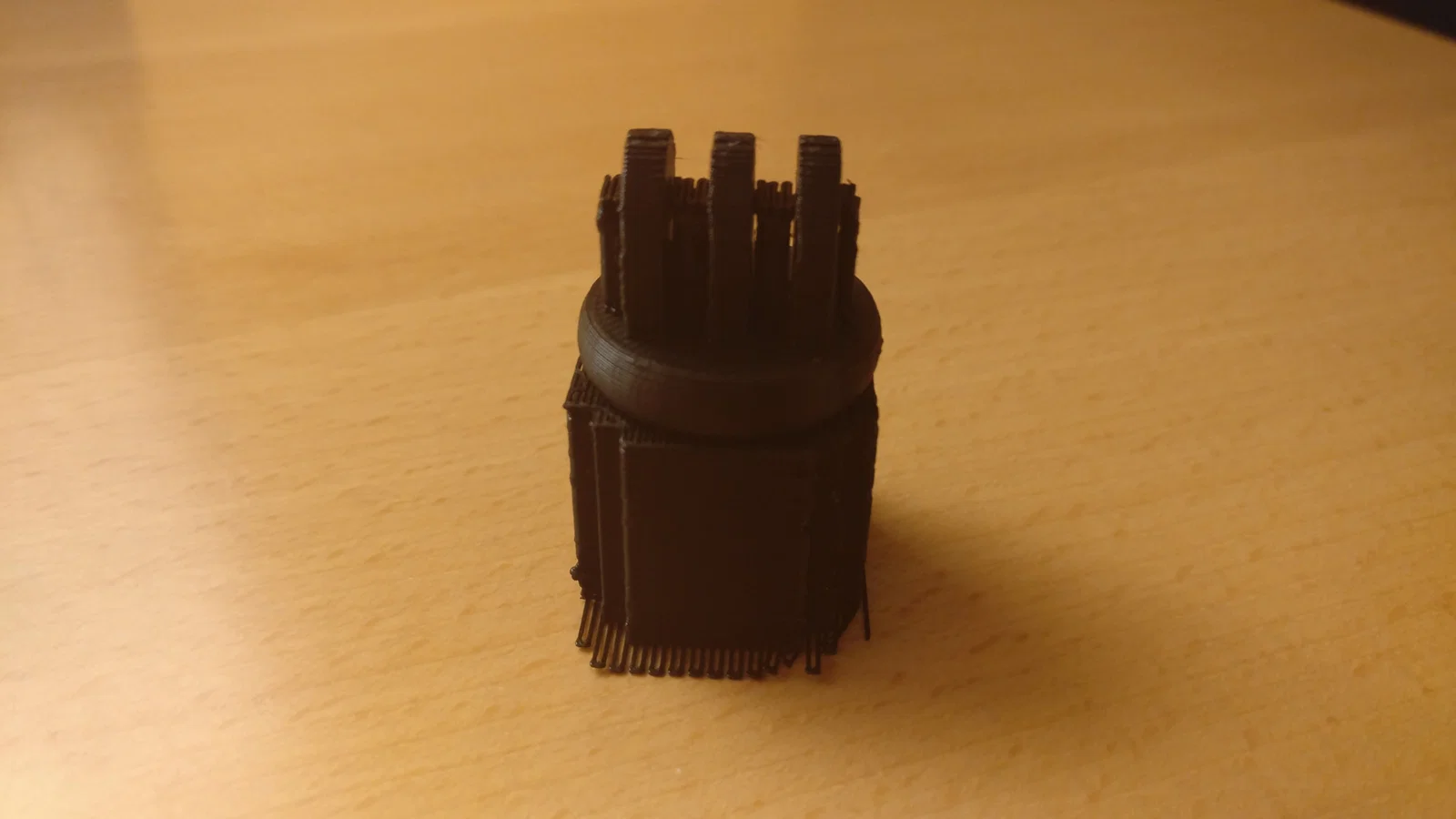

- Đã gia cố thêm các điểm gắn cho file PiNoirCamCaseHolder-ball-mount.stl (ở phiên bản trước các điểm này hay bị gãy khi gỡ phần brim)

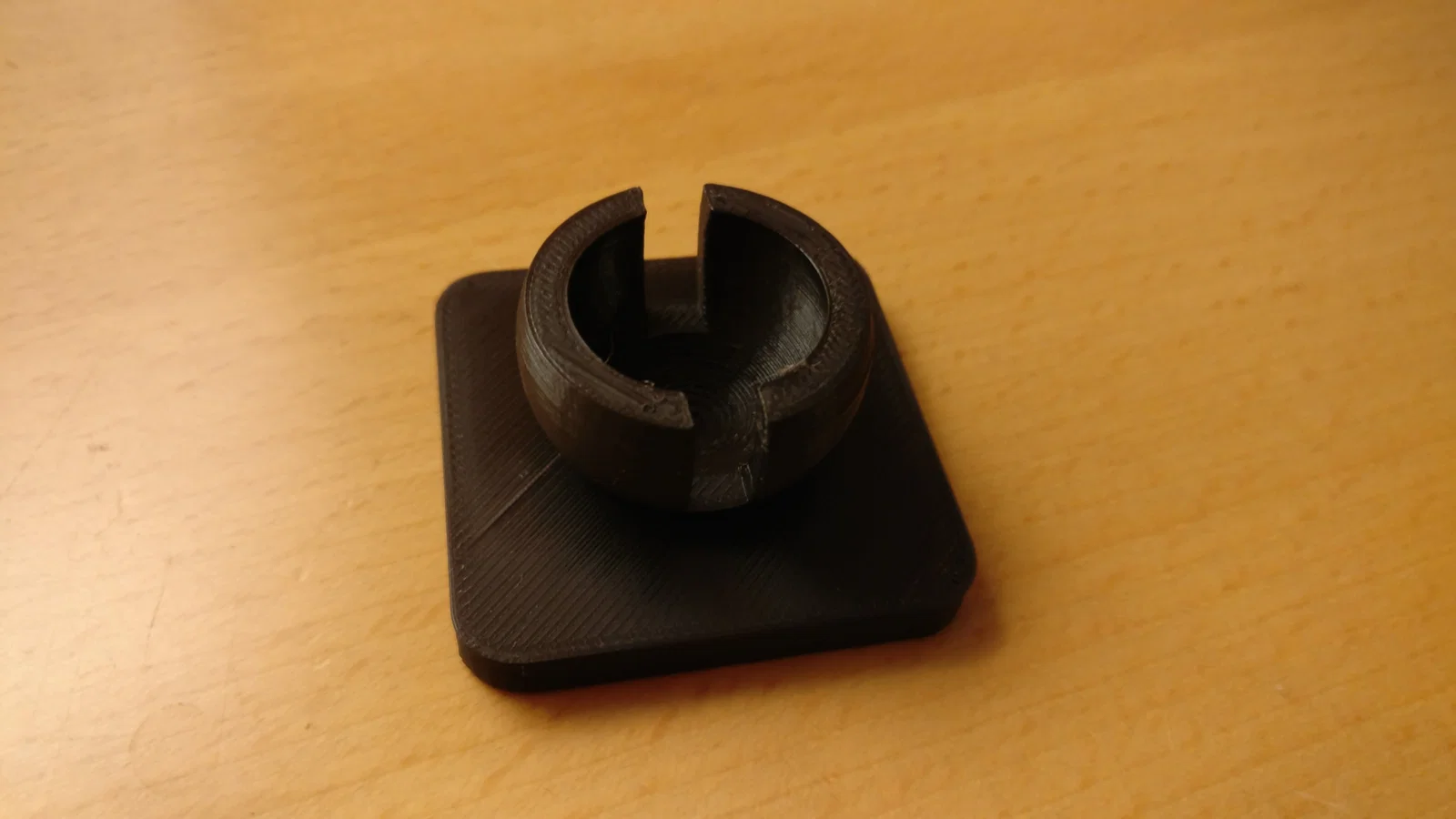

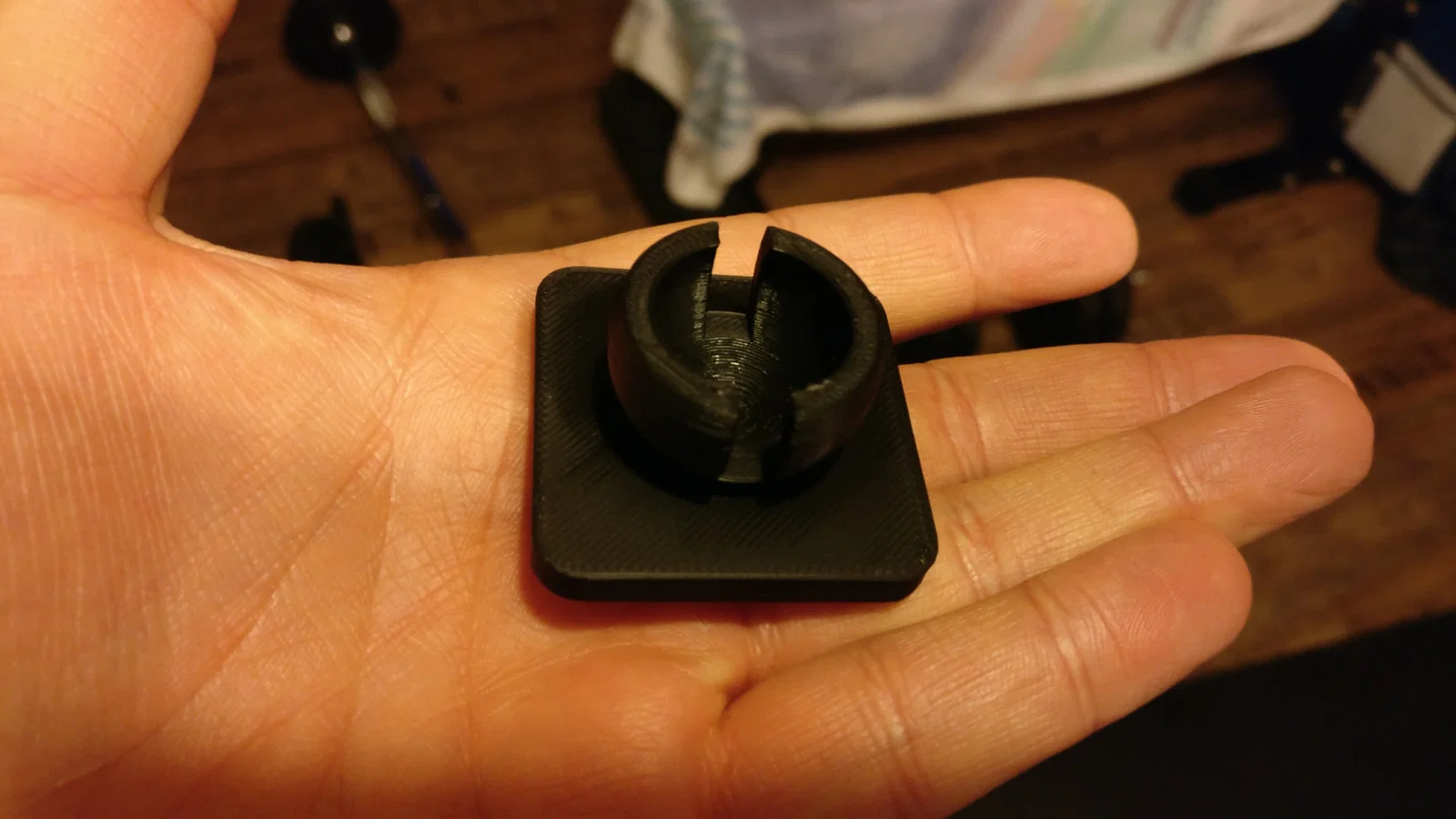

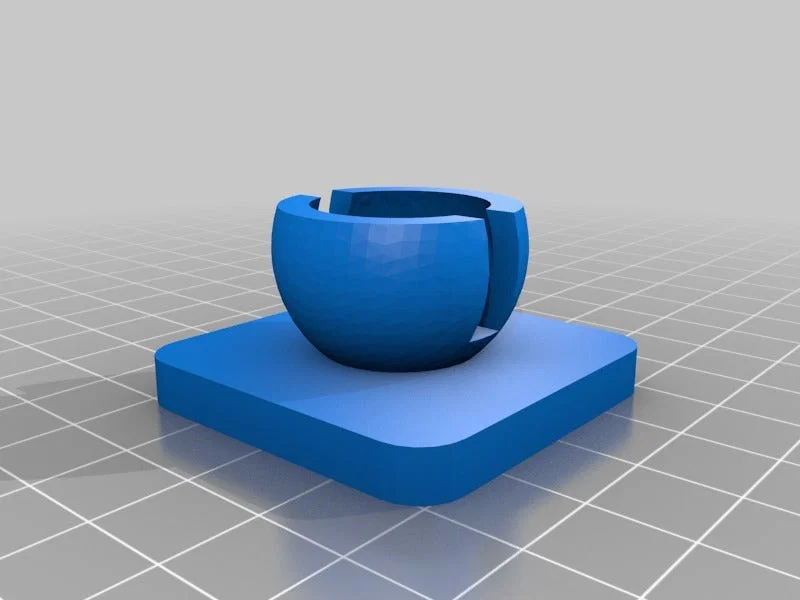

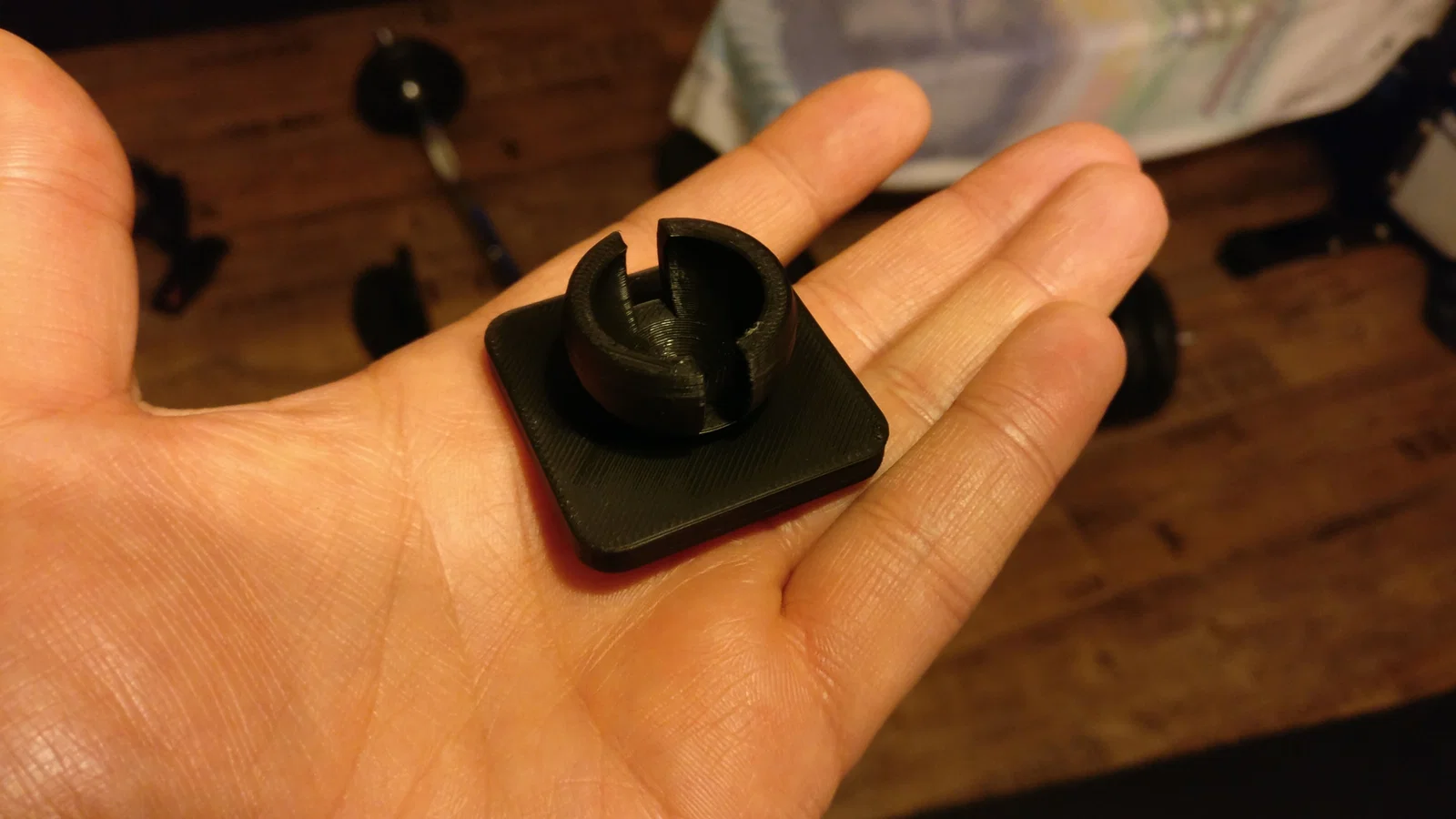

- Mở rộng thêm file PiNoirCamCaseHolder-Rpi_Cam_Stand.stl vì nó quá khít

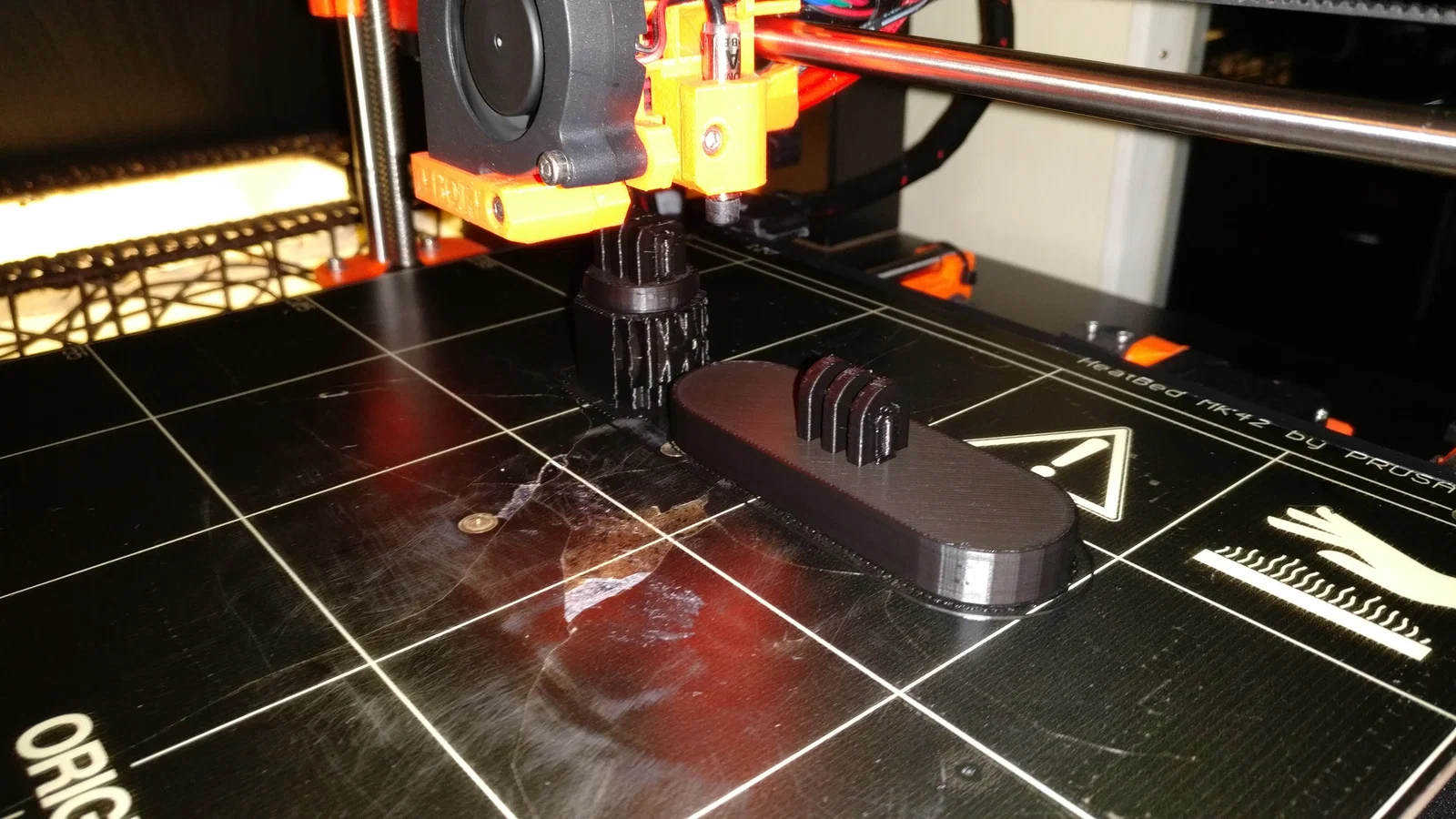

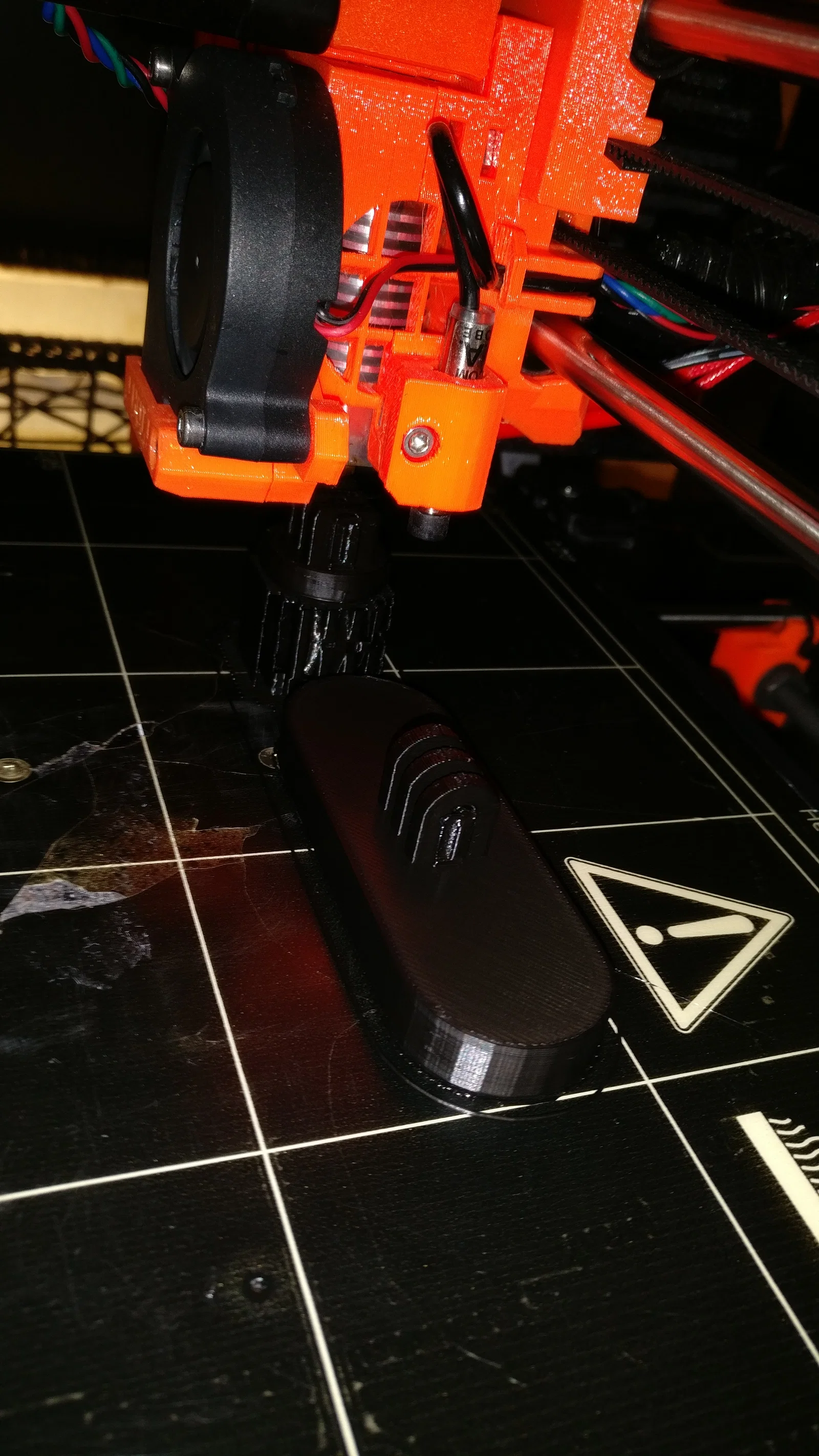

Hướng dẫn in
Danh mục: Linh kiện điện tử. Thông số in
Hãng máy in: Prusa

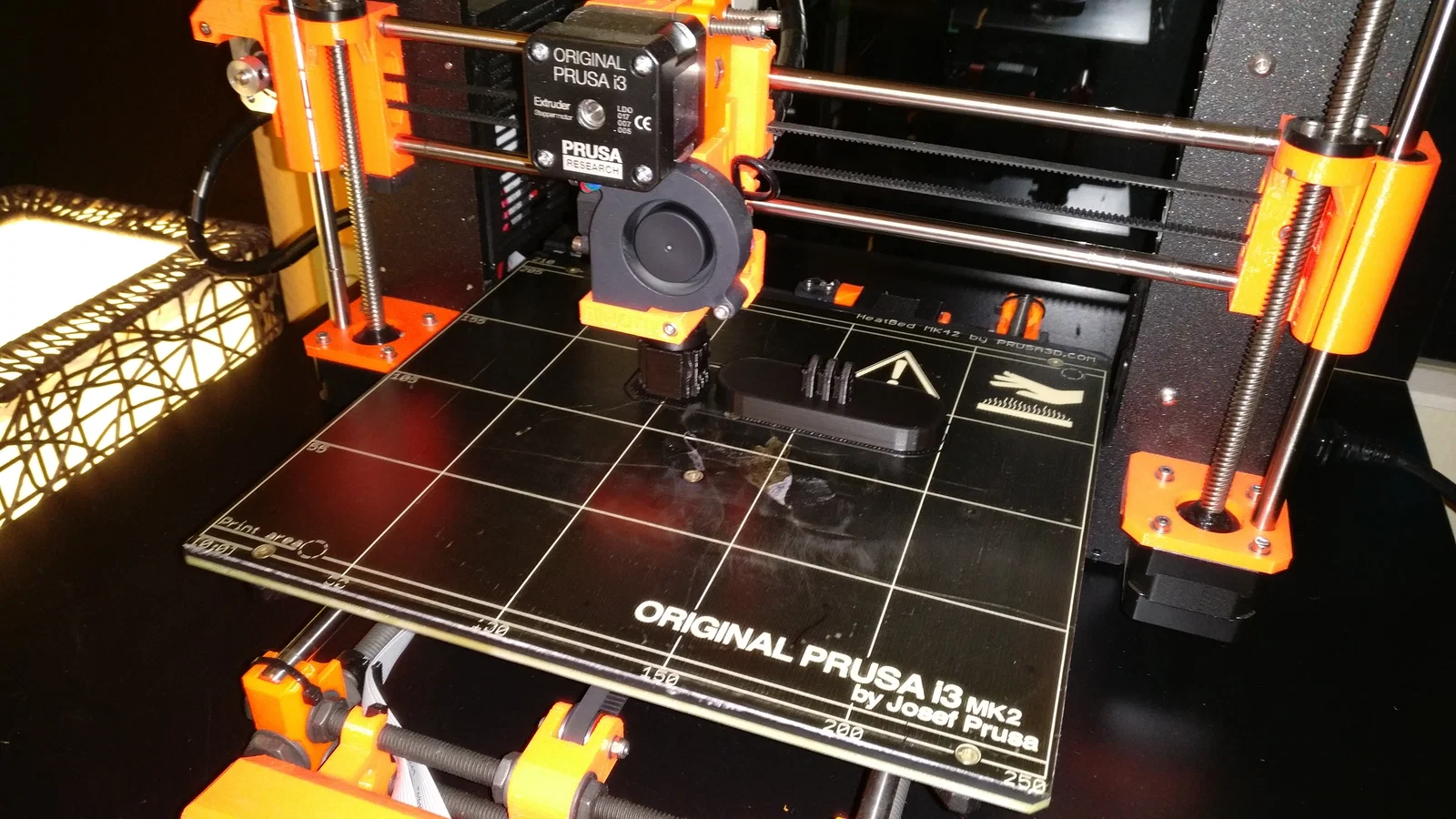

Máy in: i3 MK2 MMU
Độ phân giải: Normal (0.2 mm)
Infill: 20%
