Vỏ Case Sega ST-V MatthewBeall Soundboard Jamma Helper

Sega ST-V MatthewBeall Soundboard Jamma Helper (bởi Clint Kolodziej)

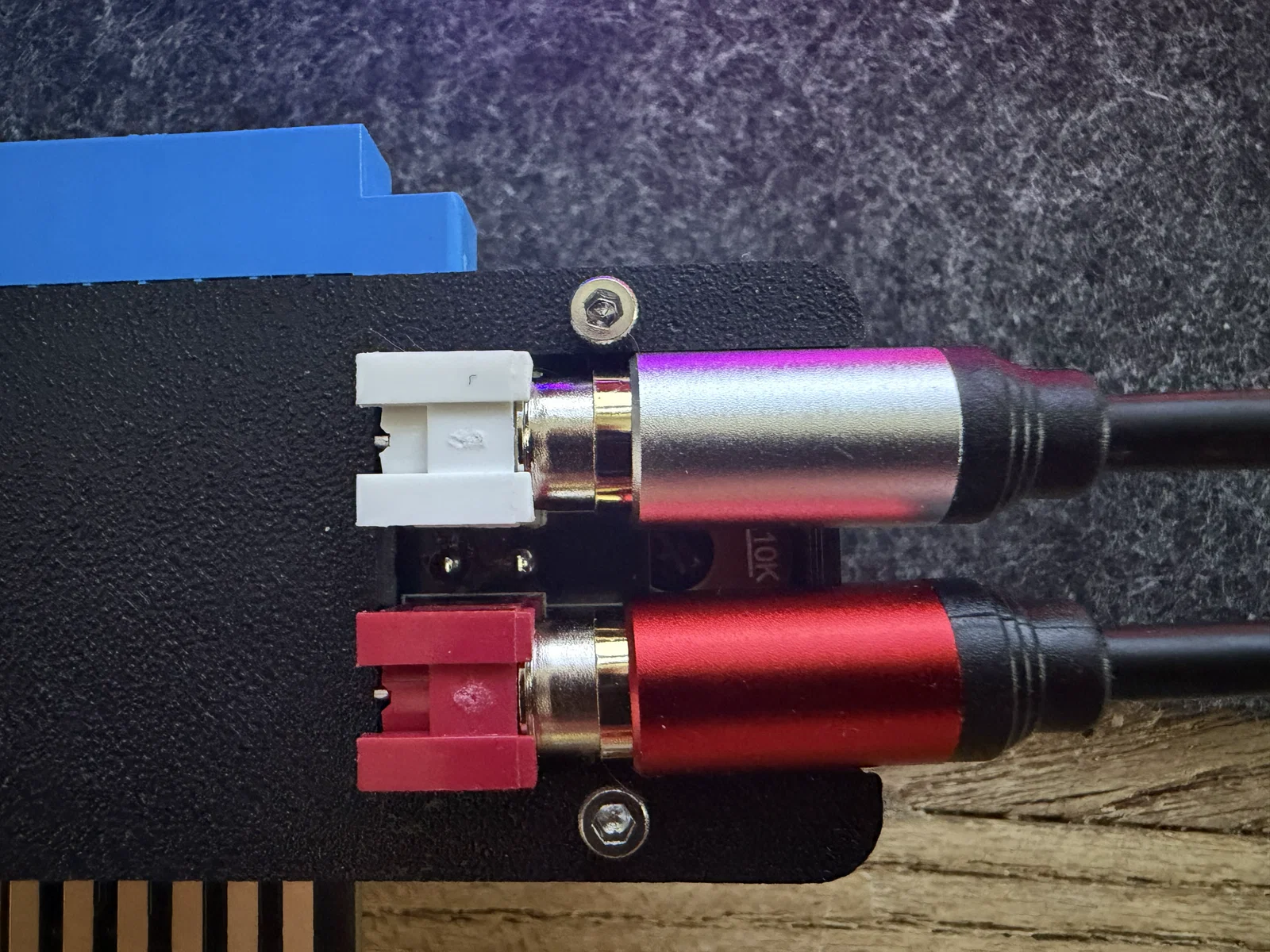

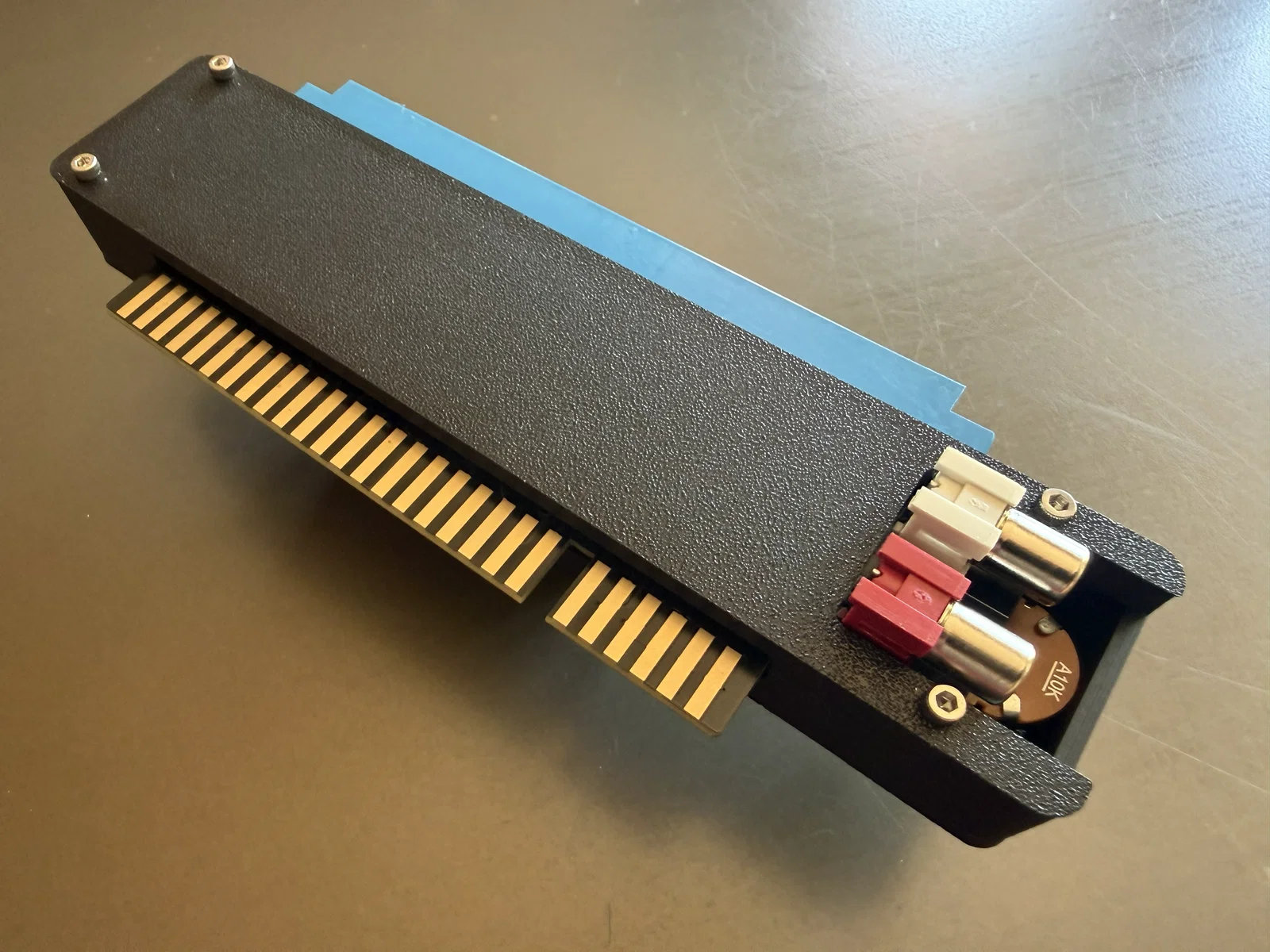

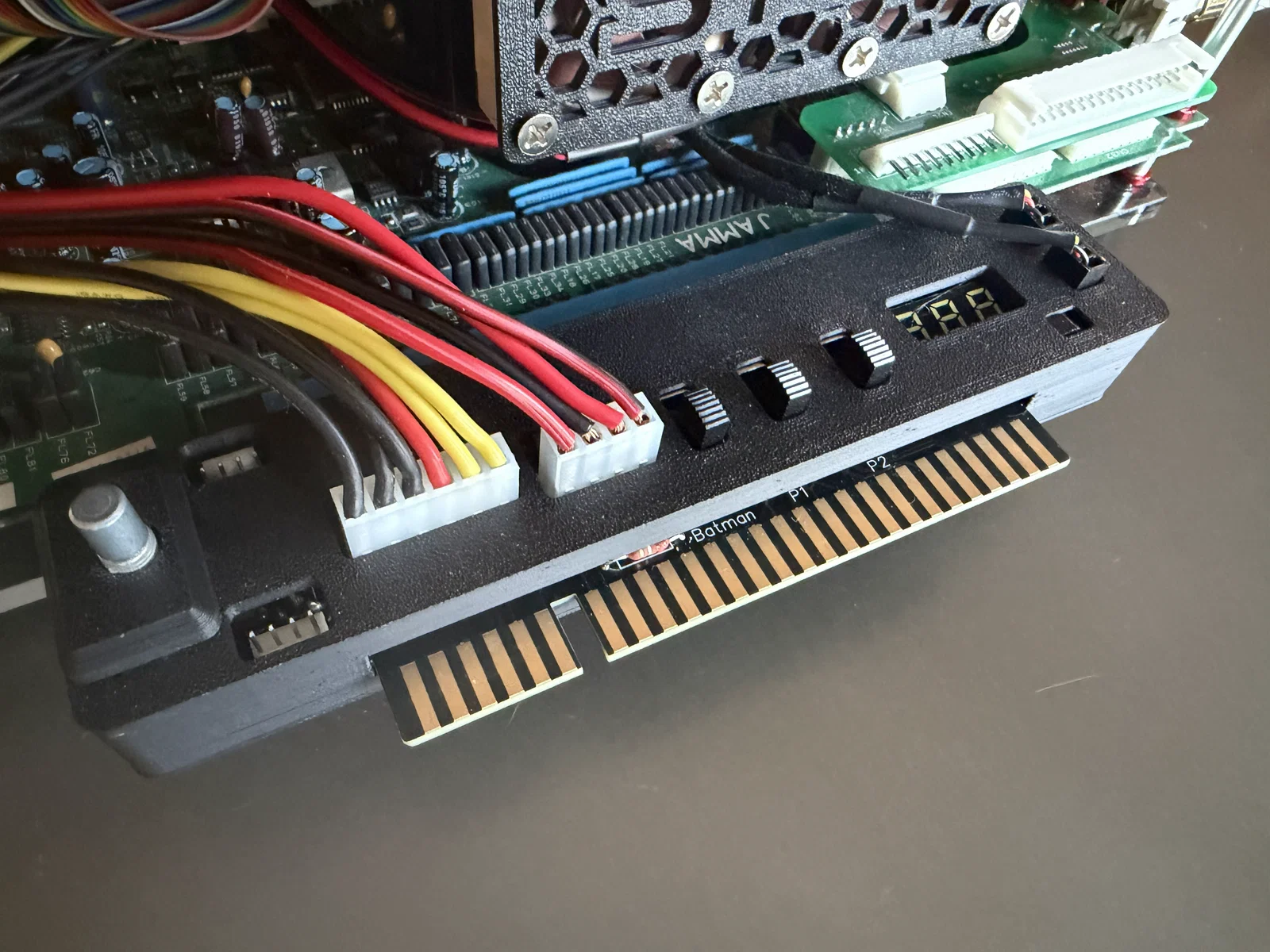

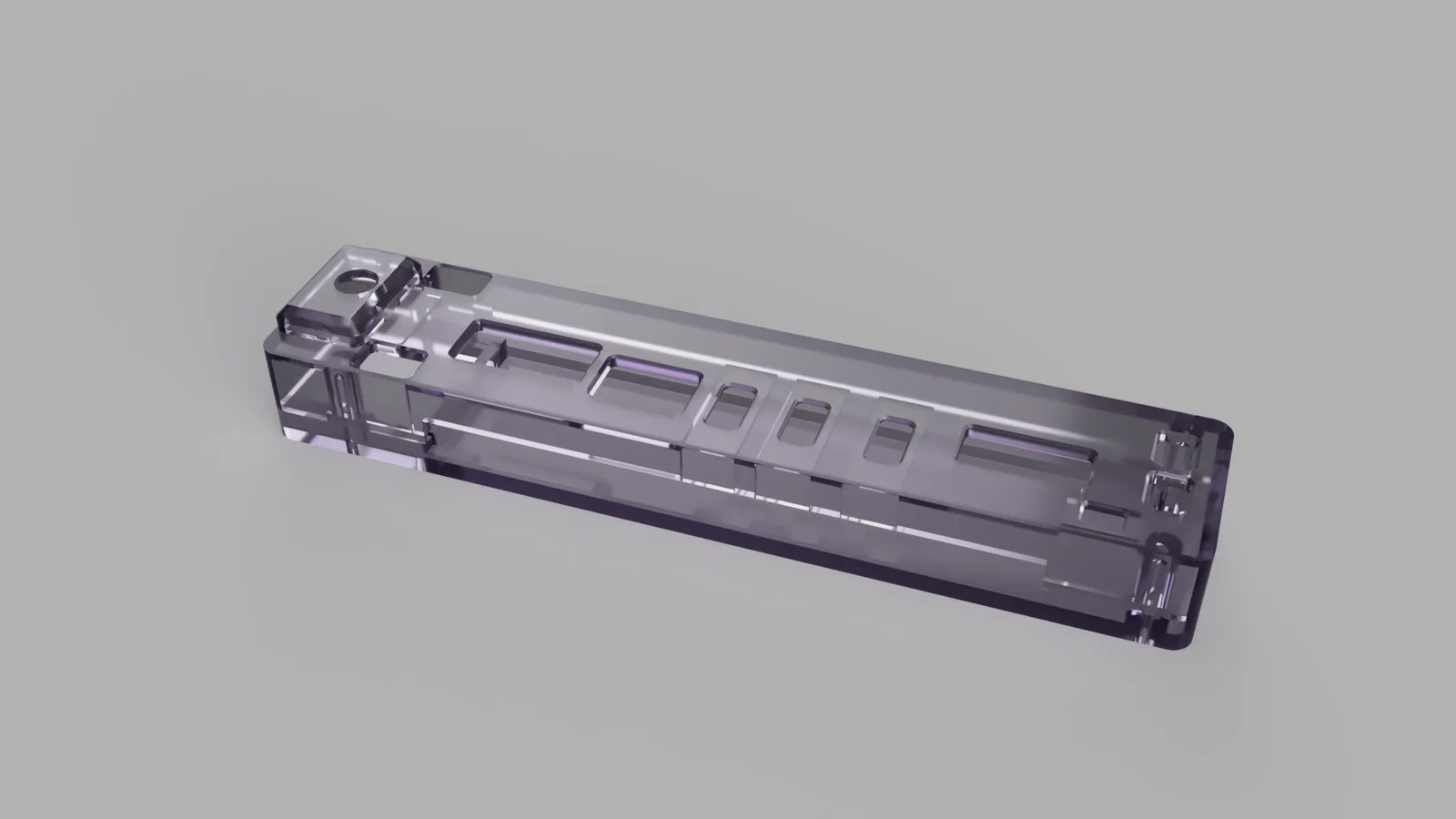

Đây là mẫu vỏ bảo vệ cho PCB JAMMA helper do matthewbeall thiết kế, giúp việc kết nối soundboard ST-V vào mainboard Sega ST-V trở nên dễ dàng hơn.

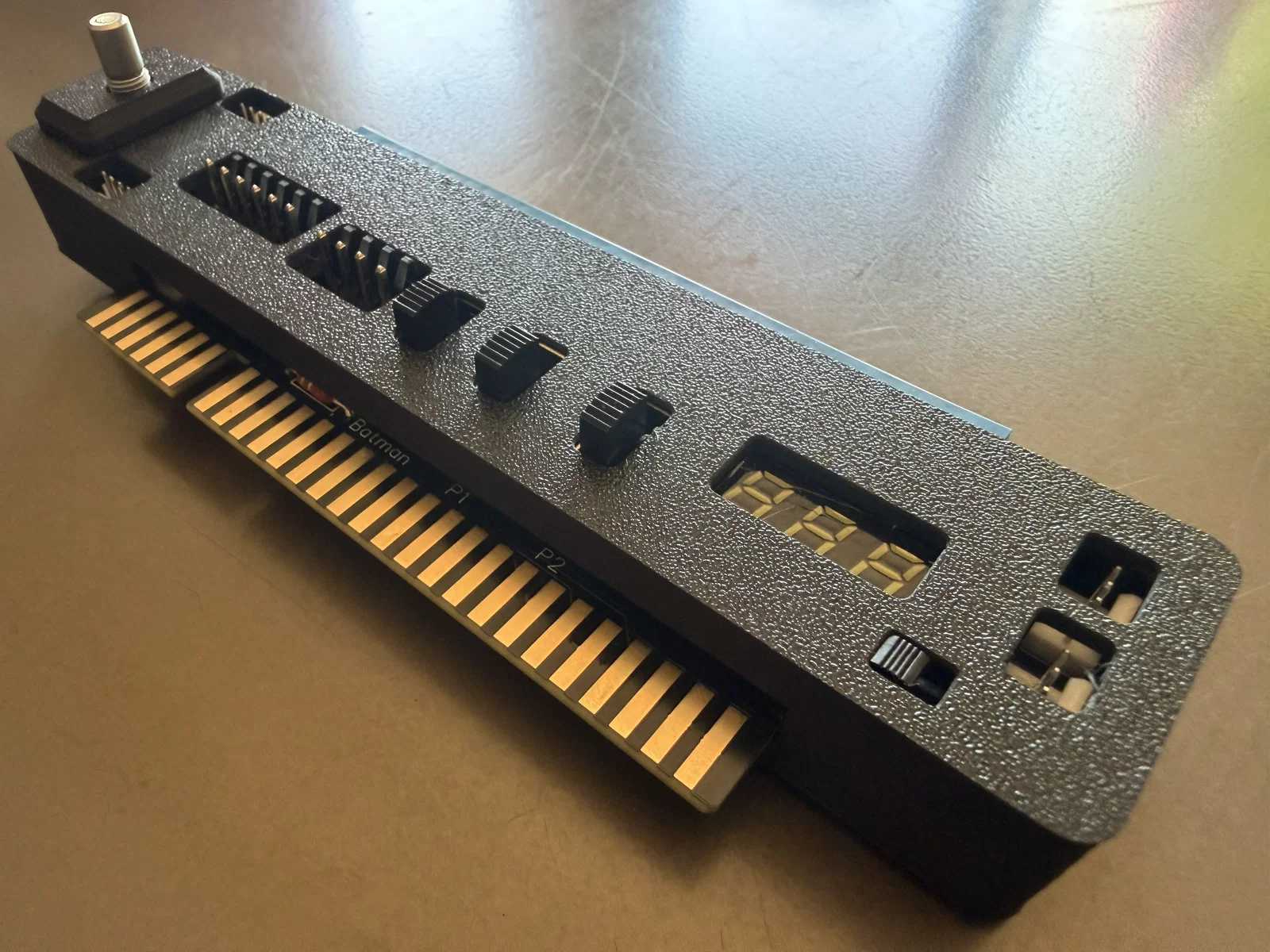

Trong quá trình lắp ráp, phần nắp đậy cho chiết áp âm lượng (volume potentiometer) sẽ được căn chỉnh bằng hai chốt nhỏ tích hợp sẵn trên nắp POT. Những chốt này chủ yếu dùng để căn chỉnh vị trí, còn mình thì dùng một ít keo dán sắt chấm nhẹ ở các cạnh của nắp POT để cố định nó chắc chắn vào phần vỏ trên.

Khi in mẫu này, mình dùng nhựa PLA+ với các thông số thiết lập trong phần mềm slicer như sau:

• Lớp trên (Top Layers): 4
• Lớp dưới (Bottom Layers): 4
• Số lượng đường bao tường (Wall Line Count): 4
• Độ đặc in ấn (Infill Density): 40%

Linh kiện cần thiết để lắp ráp vỏ case:

• PCB Jamma Helper: https://www.arcade-projects.com/threads/project-helper-board-for-mitsus-repro-batman-forever-sound-amp-board.36822/
• 4x ốc vít M2.5 16mm

Cập nhật:

• Đã thêm phiên bản mới với phần vát cạnh lớn hơn quanh đèn LED vôn kế để nhìn rõ hơn.
