Thang Nâng Bi Từ Tính - Marvelous Magnetic Marble Lift

Mô tả

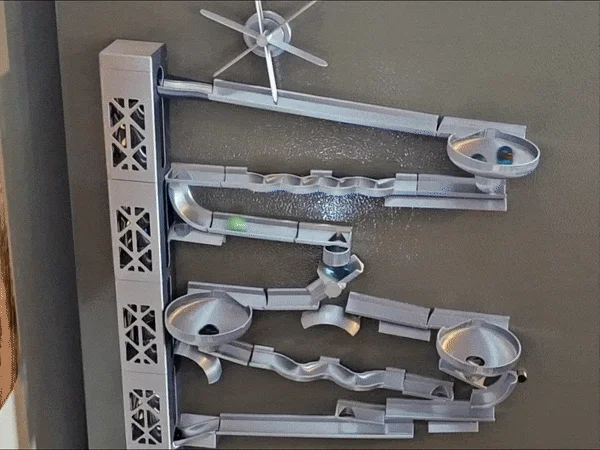

Thiết kế này sử dụng một mô-tơ TT giá rẻ để vận hành thang nâng bi từ tính, giúp bạn chơi trên tủ lạnh, bảng trắng hoặc bất kỳ bề mặt kim loại nào. Bạn chỉ cần in mỗi linh kiện một cái, riêng phần top or middle screw thì in hai cái nhé. Bạn có thể in thêm các bộ phận này để nối dài thang nâng bi cao hơn. Khi in phần trục xoắn (screws), nhớ dùng thêm brim và supports ở phần build plate để đảm bảo chất lượng.

Thiết kế này tương thích hoàn hảo với các mảnh ghép từ của bạn @waveman và Magnetic Marble Run.

Bạn cần chuẩn bị:

• Bất kỳ loại mô-tơ TT trục đơn 1:120
• Băng dính từ tính loại ½" (khoảng 13-15mm): https://a.co/d/eJVaeOY
• Bi từ bộ kit marble run hoặc bi tiêu chuẩn kích thước 14-16mm
• (Tùy chọn) Một cáp nối USB có tích hợp công tắc nguồn: https://a.co/d/33E3S39

Hướng dẫn lắp ráp

1. Dán băng dính từ tính vào mặt sau của tất cả các linh kiện.
2. Lắp mô-tơ vào motor base.
3. Đặt đế mô-tơ lên bề mặt kim loại.
4. Gắn housing base entrance lên trên đế mô-tơ.
5. Đút base auger vào phần housing base entrance, đảm bảo trục xoắn khớp với trục của mô-tơ.
6. Gắn housing middle lên trên housing base.
7. Đút top/middle auger vào, đảm bảo trục xoắn khớp với chốt của phần bên dưới.
8. Lặp lại bước 5 và 6 cho đến khi đạt độ cao mong muốn.
9. Gắn housing top exit lên trên cùng.
10. Đút top/middle auger vào housing, đảm bảo khớp nối chắc chắn.
11. Đặt top cover lên đỉnh.
12. Lắp exit ramp vào ngay lỗ thoát của housing phía trên.

Khắc phục sự cố:

Bi bị đẩy văng ra khỏi nắp trên: Đảm bảo thang nâng không bị nghiêng về phía ngược chiều kim đồng hồ, nếu không bi sẽ khó thoát ra ngoài ở lỗ thoát phía bên phải.

Các linh kiện bị trượt: Nếu bề mặt không đủ độ bám, mình khuyên bạn nên lót thêm băng dính chống trượt, băng dính điện hoặc một lớp keo dán mỏng để tăng độ ma sát. Bi nhựa 14mm sẽ ít bị trượt hơn so với bi thủy tinh 16mm nặng.

Bi rơi ra ngoài nhiều: Việc này khó tránh khỏi với các kiểu đường đua tự chế. Để hạn chế, bạn hãy dùng các đoạn đường ray giúp giảm tốc độ bi trước khi rơi xuống. Đừng để bi rơi từ khoảng cách quá cao.

Bi bị kẹt ở lối vào: Thường xảy ra với các viên bi bị méo hoặc có bề mặt nhám. Hãy ấn nhẹ viên bi vào phía trục xoắn để thông, sau đó loại bỏ viên bi đó ra khỏi cuộc chơi khi nó thoát ra ở đỉnh.
