Ốc đùi đĩa Pinion (Pinion Center Crank Bolt) 17x1mm - File In 3D

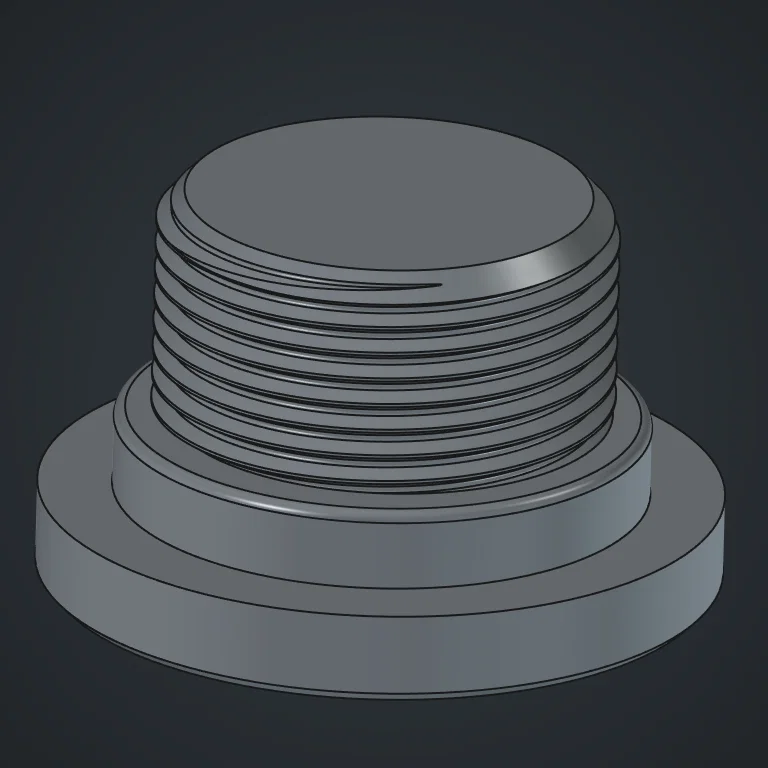

Bulông giữ đùi đĩa cho hộp số Pinion (Pinion Center Crank Bolt)

Đối với những ai đang sử dụng các dòng xe đạp trang bị hộp số Pinion, việc tìm kiếm linh kiện thay thế đôi khi khá khó khăn và tốn kém. Mẫu thiết kế Pinion Center Crank Bolt này ra đời như một giải pháp cứu cánh cho những lúc bạn bị mất hoặc hư hỏng ốc cố định đùi đĩa (crank). Với thông số kỹ thuật ren 17x1mm được thiết kế chuẩn xác, linh kiện này giúp cố định đùi đĩa vào trục hộp số một cách chắc chắn, đảm bảo an toàn tối đa trong quá trình đạp xe đường dài hoặc địa hình.

Việc tự in 3D linh kiện cơ khí đòi hỏi sự chỉn chu về vật liệu và cài đặt máy in. Mẫu ốc này đã được kiểm chứng thực tế khi in bằng nhựa ASA trên máy in K1C và duy trì độ bền ổn định trong vài tháng sử dụng liên tục. Nhờ vào thiết kế tối ưu, nó có thể chịu được các tác động lực vừa phải và đảm bảo khớp nối không bị rơ hay lỏng lẻo sau thời gian dài vận hành, giúp người đạp xe yên tâm hơn trên mọi nẻo đường.

Dưới đây là một số lưu ý quan trọng để bạn đạt được kết quả in tốt nhất:

• Vật liệu đề xuất: Nên ưu tiên dùng ASA, ABS hoặc các loại nhựa kỹ thuật có độ cứng cao, khả năng chịu nhiệt và va đập tốt hơn hẳn so với PLA thông thường.
• Cài đặt độ dày lớp (layer height): Nên để khoảng 0.12mm đến 0.16mm để các vòng ren có độ mịn và chính xác cao nhất, giúp việc vặn vào ren trục Pinion được trơn tru.
• Thiết lập độ đặc (infill): Khuyến khích sử dụng 100% infill hoặc số lượng wall (tường) dày để đảm bảo ốc có cấu trúc đặc, chịu lực tốt và không bị nứt vỡ dưới tác động của lực siết.
• Kiểm tra thực tế: Sau khi in xong, hãy vệ sinh sạch các phần nhựa thừa trên ren. Nên vặn thử bằng tay trước khi dùng dụng cụ siết để đảm bảo ren ăn khớp hoàn hảo, tránh làm hỏng ren của trục hộp số đắt tiền.
• Lưu ý an toàn: Vì đây là chi tiết liên quan đến truyền động, hãy định kỳ kiểm tra độ chặt của ốc sau mỗi vài chuyến đi để đảm bảo an toàn tuyệt đối.

Với thiết kế đơn giản nhưng hiệu quả, đây là tệp tin STL cực kỳ hữu ích cho các tín đồ xe đạp tự sửa chữa tại nhà, giúp tiết kiệm chi phí bảo dưỡng đáng kể.
