M4 Airsoft RAS Keymod Rail - Phụ kiện ốp tay cho M4

Sau vài trận chơi với con M4 AEG của mình, mình thấy mấy cái ốp tay nhựa (handguards) zin nhìn không cứng cáp và thiếu hầm hố quá.

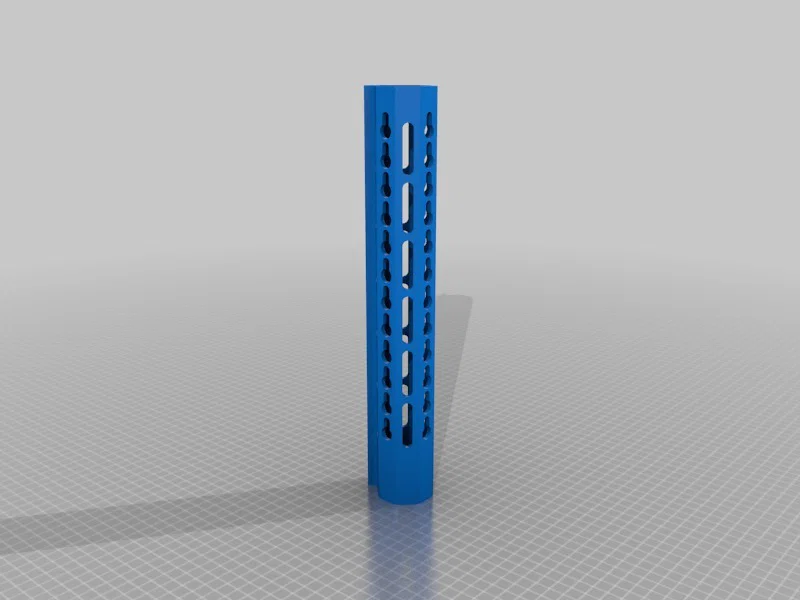

Thế là mình ngồi xuống, tháo con M4 ra rồi nghiên cứu kỹ cái vòng Delta với ống dẫn gas (gas tube). Sau một hồi đo đạc và tìm kiếm hình ảnh tham khảo trên Google, mình đã thiết kế ra bộ RAS Keymod Rail 10 inch này.

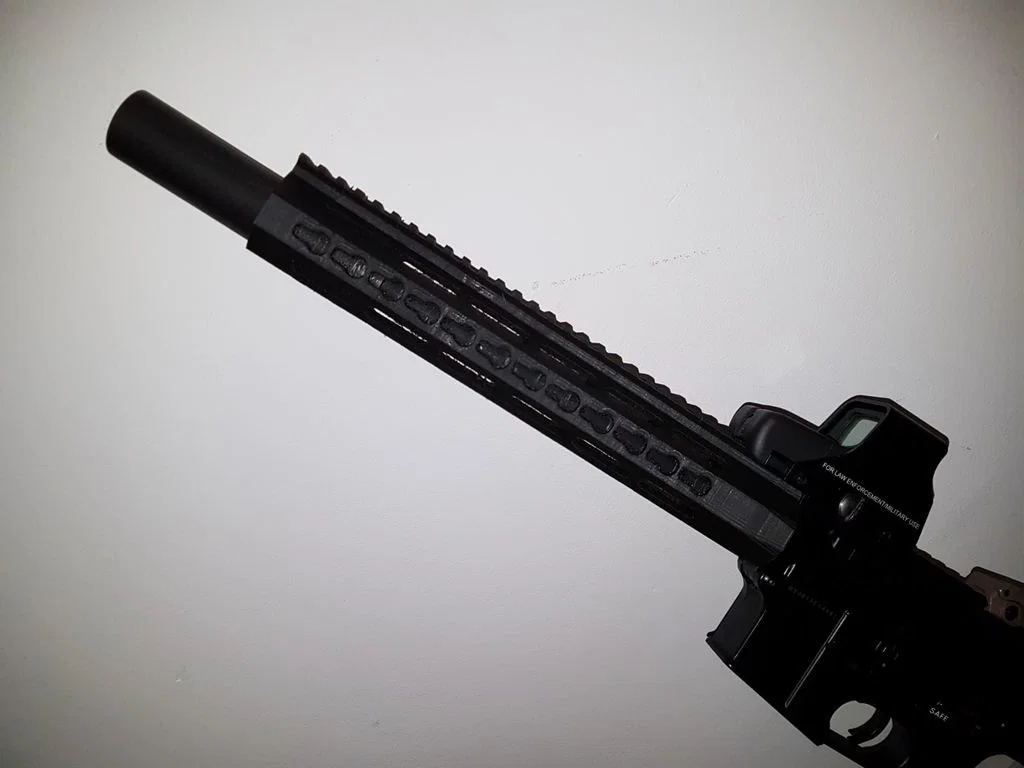

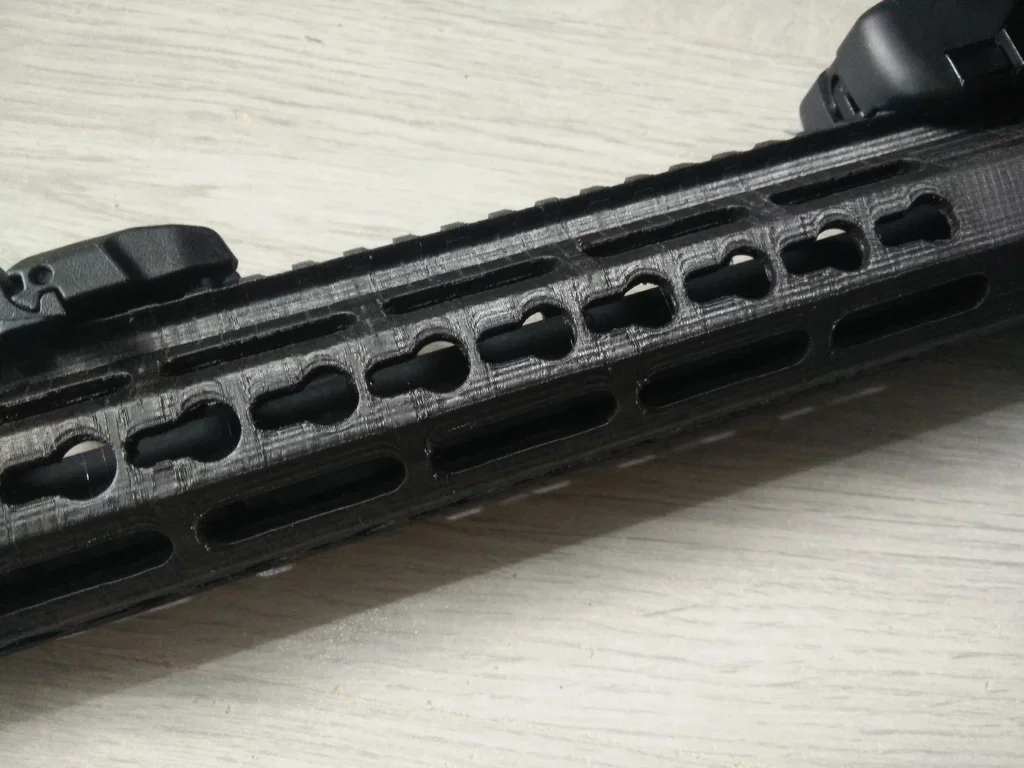

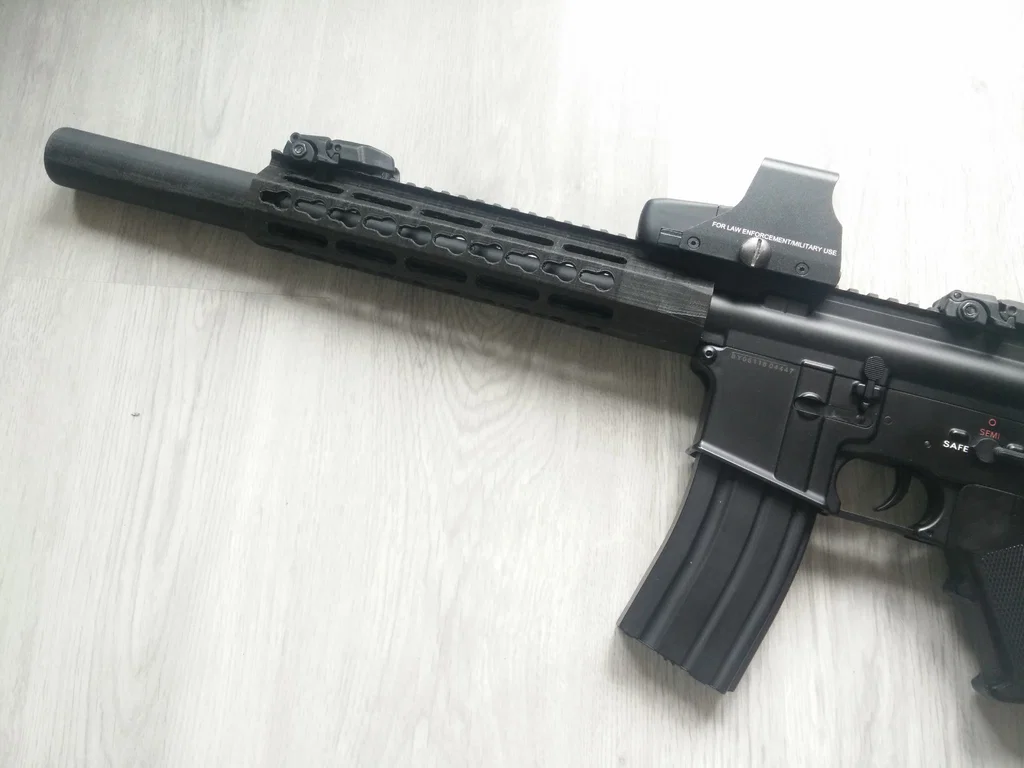

Nó lắp trực tiếp vào ren trên upper receiver rồi vặn chặt lại, có thể giữ cố định bằng chính ống dẫn gas. Hoặc bạn cũng có thể dùng rail riser hay kính ngắm như mình làm trong hình để tạo áp lực nhẹ lên rail, giúp nó không bị lỏng ra (dù thực tế nó cũng khá chặt rồi).

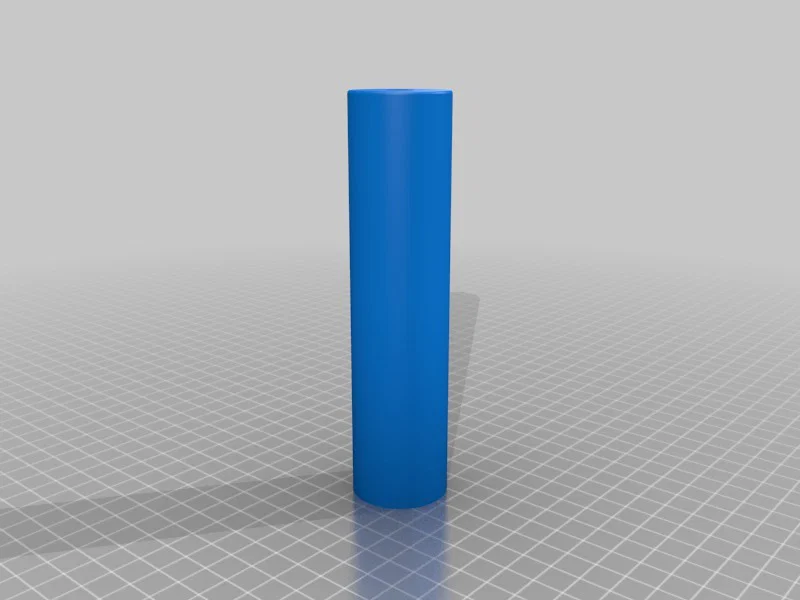

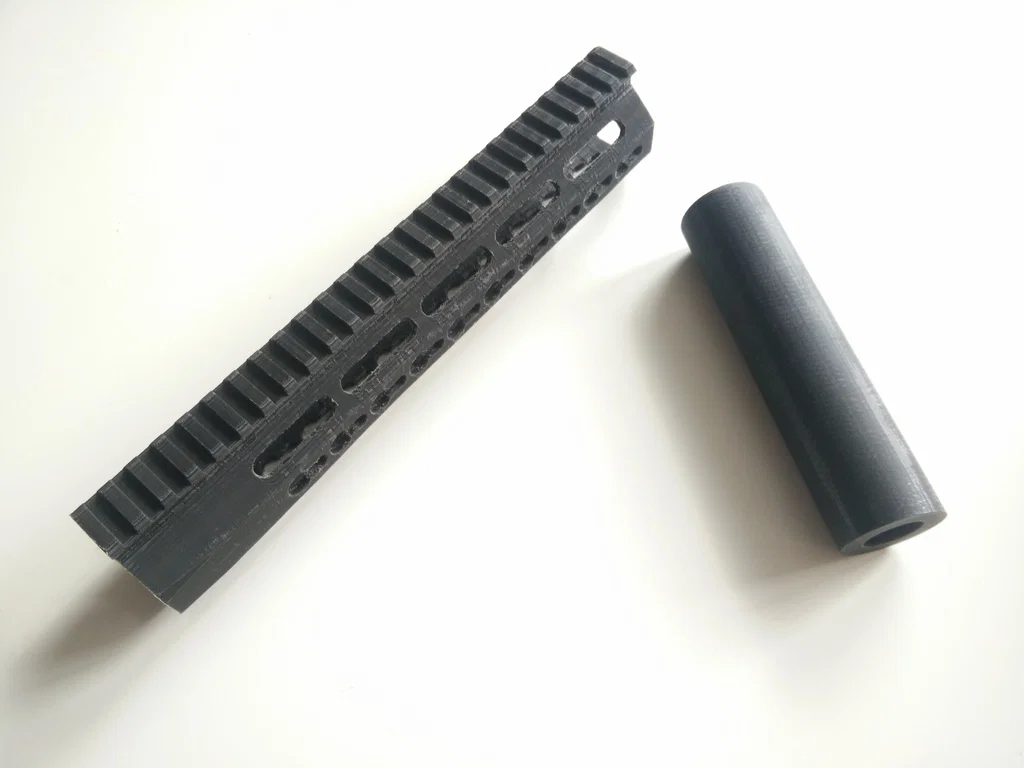

Cái rail này thực tế là dạng free floating, nhưng mình có thiết kế thêm một cái giảm thanh (suppressor) bắt vít đè lên phần nối nòng ngoài để tăng độ cứng cho rail và giữ cho nòng trong ổn định hơn.

Phần giảm thanh sử dụng ren chuẩn 14mm CCW.

Để gắn thêm các đoạn rail, mình gợi ý bạn dùng mẫu keymod rail segments mà mình đã thiết kế.

Bạn không có máy in? Hãy liên hệ qua cửa hàng Etsy của mình, mình sẽ sẵn lòng in giúp bạn: https://www.etsy.com/shop/XDr4g0nX3DPrinting

Thiết lập in ấn

Máy in:

Gemstock - Azurite

Rafts:

Có

Hỗ trợ (Supports):

Không

Độ phân giải:

0.15mm

Infill:

35%

Lưu ý:

Nhớ dùng nhựa cứng như PLA hoặc ABS, các loại nhựa khác có thể không chịu nổi trọng lượng của súng và dễ bị võng hoặc cong. Ngoài ra, hãy đảm bảo cài đặt làm mát và rút nhựa (retraction) thật chuẩn nhé.

Hậu kỳ

Lắp đặt rail

Tháo rail/ốp tay cũ của bạn ra, chỉ để lại receiver và nòng ngoài. Vặn rail vào ren của receiver, vừa vặn vừa nới nhẹ để ren vào khớp.

Khi đã vào vị trí, gắn ống dẫn gas hoặc kính ngắm để cố định rail.

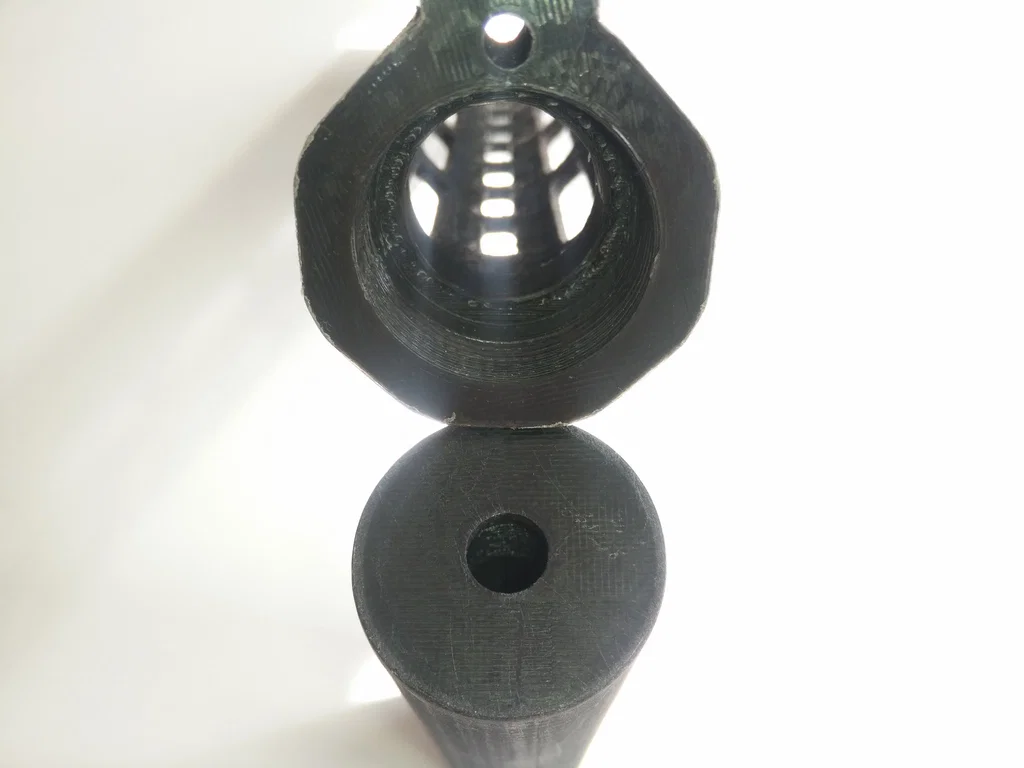

Cuối cùng, lắp giảm thanh vào nòng ngoài và khớp vào rail bằng cách vặn đơn giản.

Cập nhật

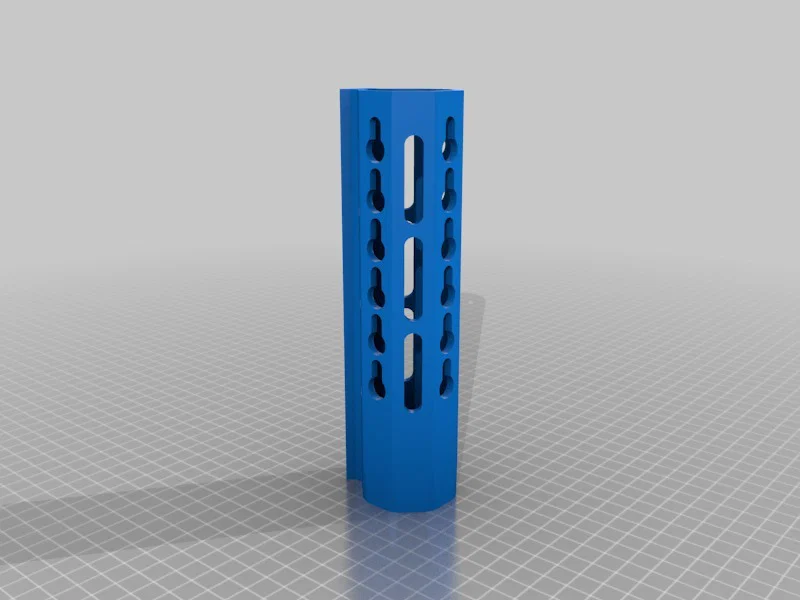

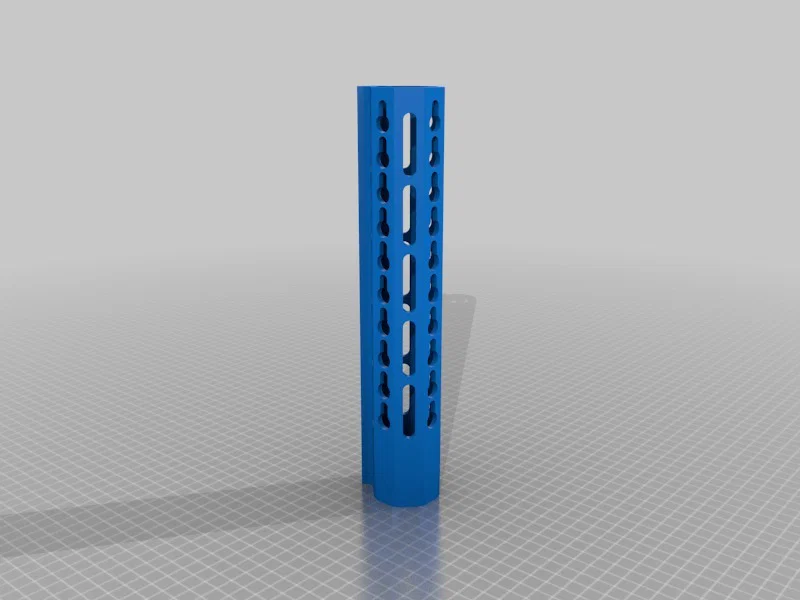

Mình vừa mới đăng thêm phiên bản 7 inch và 12 inch bên cạnh bản 10 inch gốc, dành cho anh em nào dùng dòng CQB hoặc súng nòng dài.

Cập nhật 2

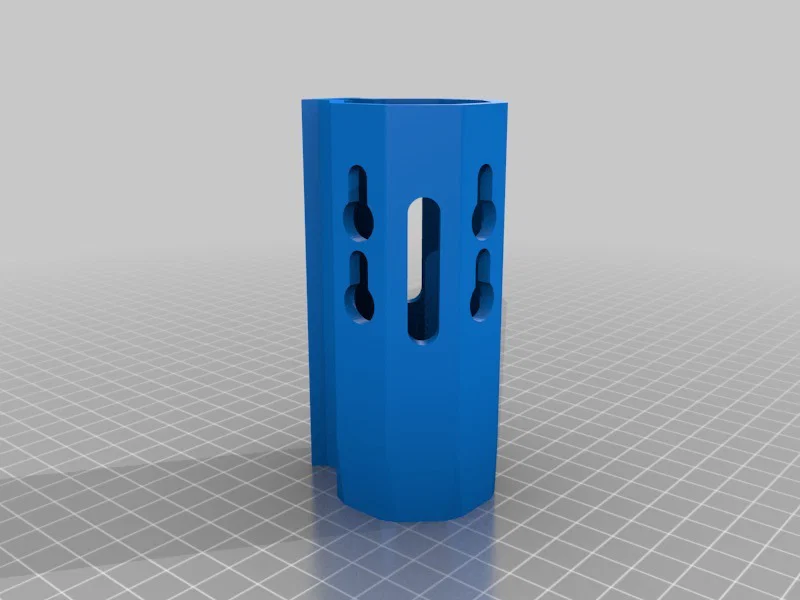

Theo yêu cầu đặc biệt từ Phreqq, mình đã làm thêm phiên bản 4 inch cho anh em không cần nòng dài. ;-)

Mình cũng đã điều chỉnh phần ren theo góp ý của simonvez vì một số loại nòng không lắp vừa thiết kế cũ, nên mình đã mở rộng lỗ nòng lên 24mm theo gợi ý của bạn ấy.
