Dẫn hướng sợi nhựa xoay cho Ender 3v3 SE/KE

Dẫn hướng sợi nhựa xoay cho dòng Neptune 3 và 4 (bản này dành riêng cho Ender 3v3 SE/KE)

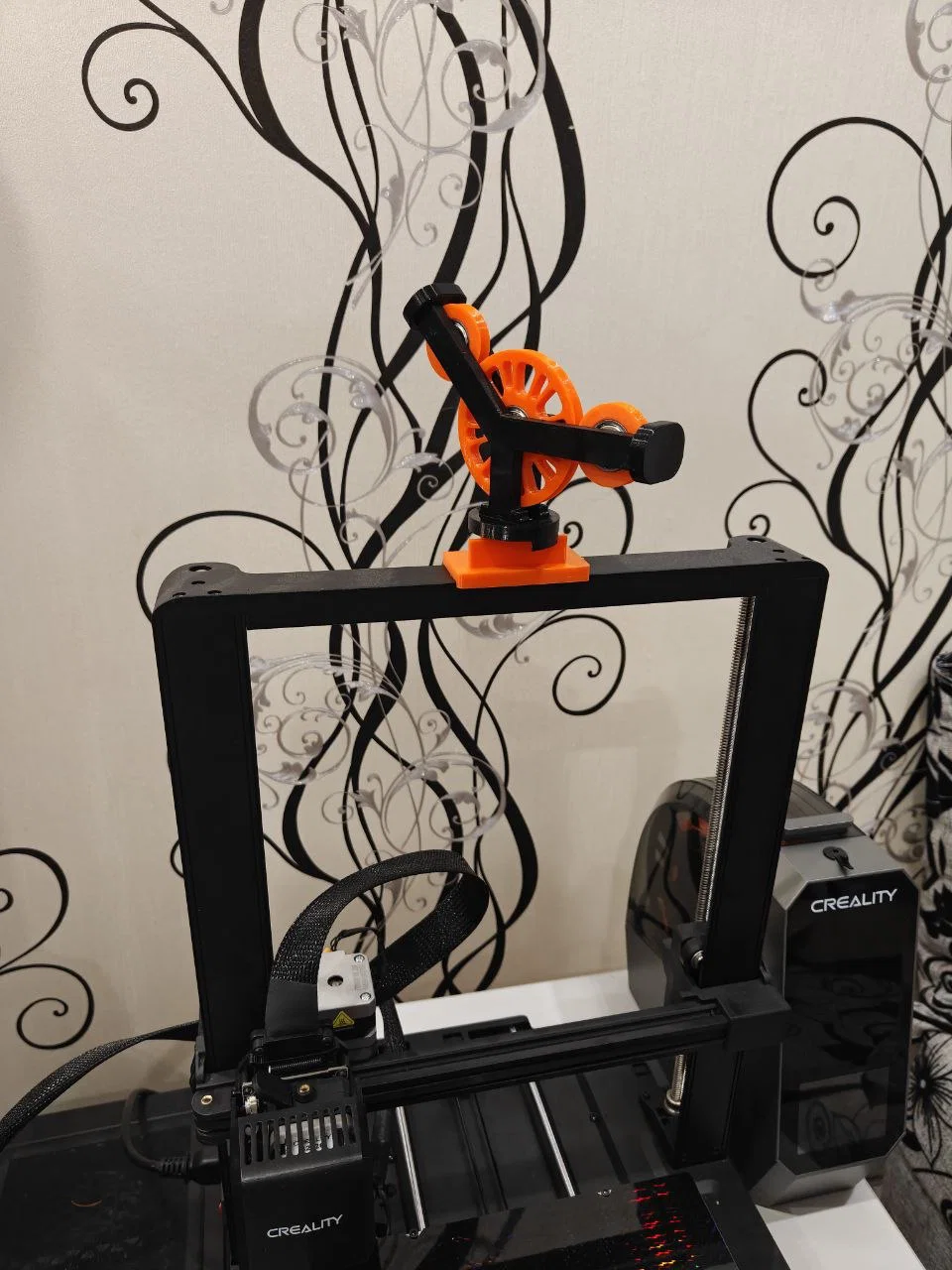

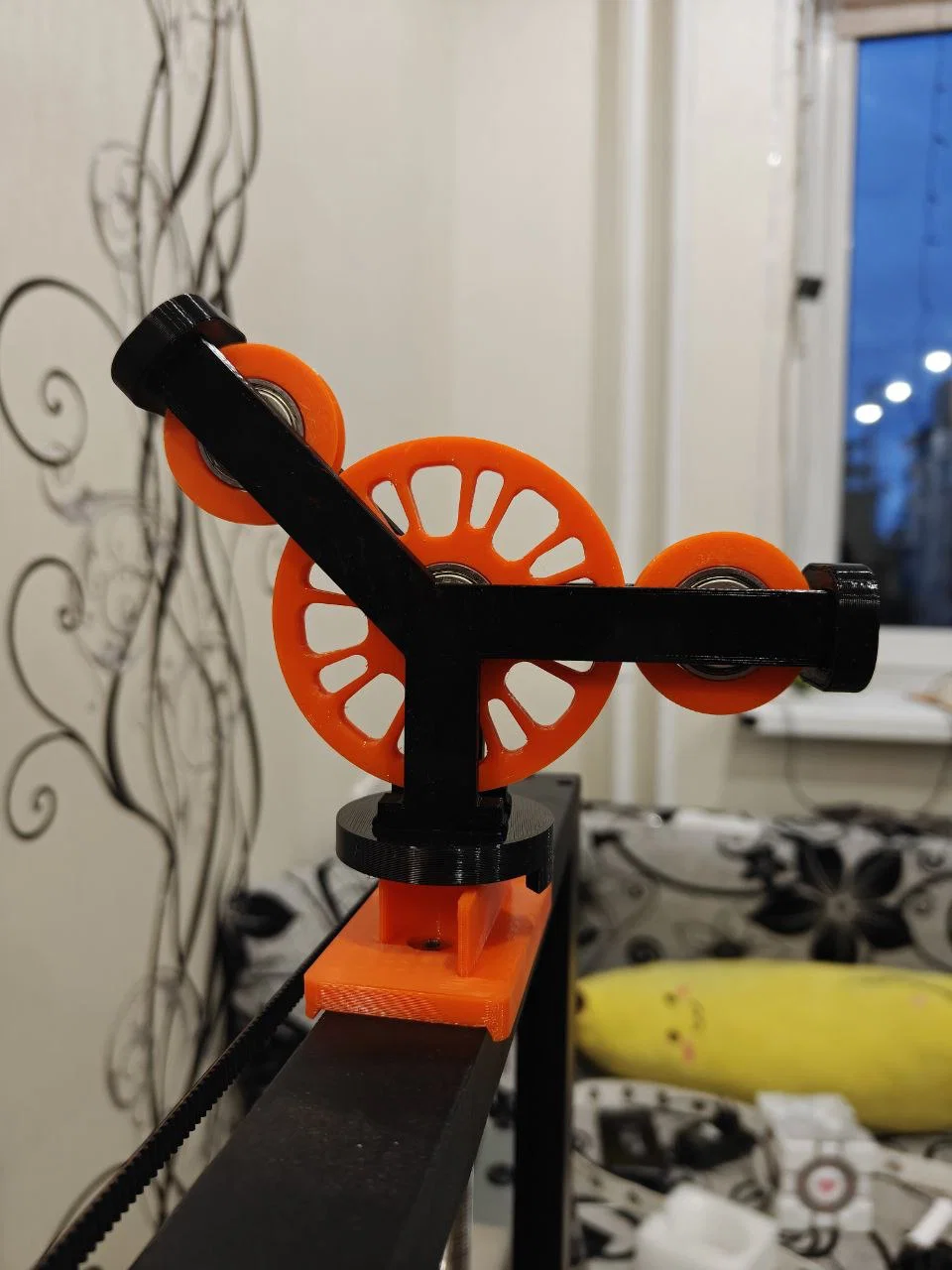

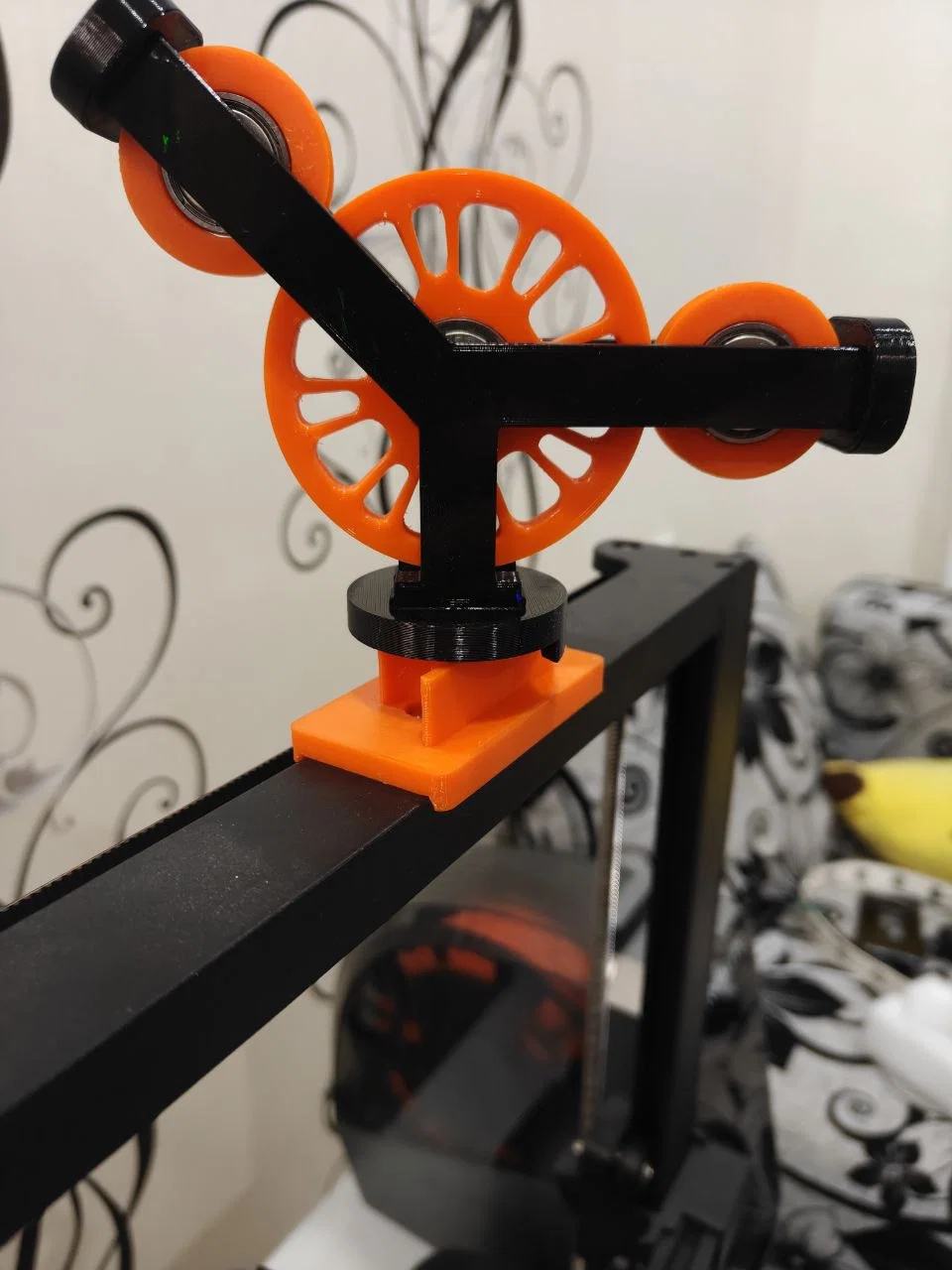

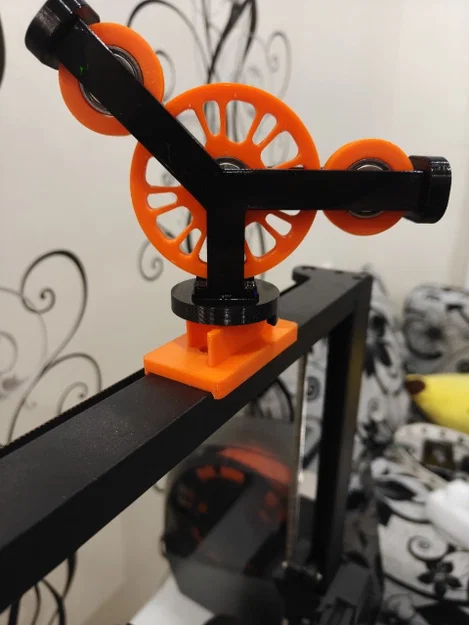

Tôi đã thiết kế bộ dẫn hướng sợi nhựa có khả năng xoay cho các dòng máy Neptune 3 và 4 Pro-Series, cũng như các phiên bản Plus và Max. Phụ kiện này có góc xoay 50 độ, lắp ráp dạng khớp nối và không cần dùng đến support khi in. Thiết bị sử dụng vòng bi 608 để lăn.

Để gắn cảm biến sợi nhựa, bạn có thể dùng bản ngắn hoặc bản dài hơn.

• Mục đích sử dụng:

Bộ dẫn hướng này giúp tiết kiệm không gian và cho phép bạn đặt cuộn nhựa phía sau máy in thay vì treo trên đỉnh. Thiết kế này chịu được trọng lượng của cuộn nhựa lớn và rất tiện lợi khi dùng kèm với hộp sấy nhựa.

• Linh kiện và lắp ráp:

Quá trình lắp ráp rất đơn giản:

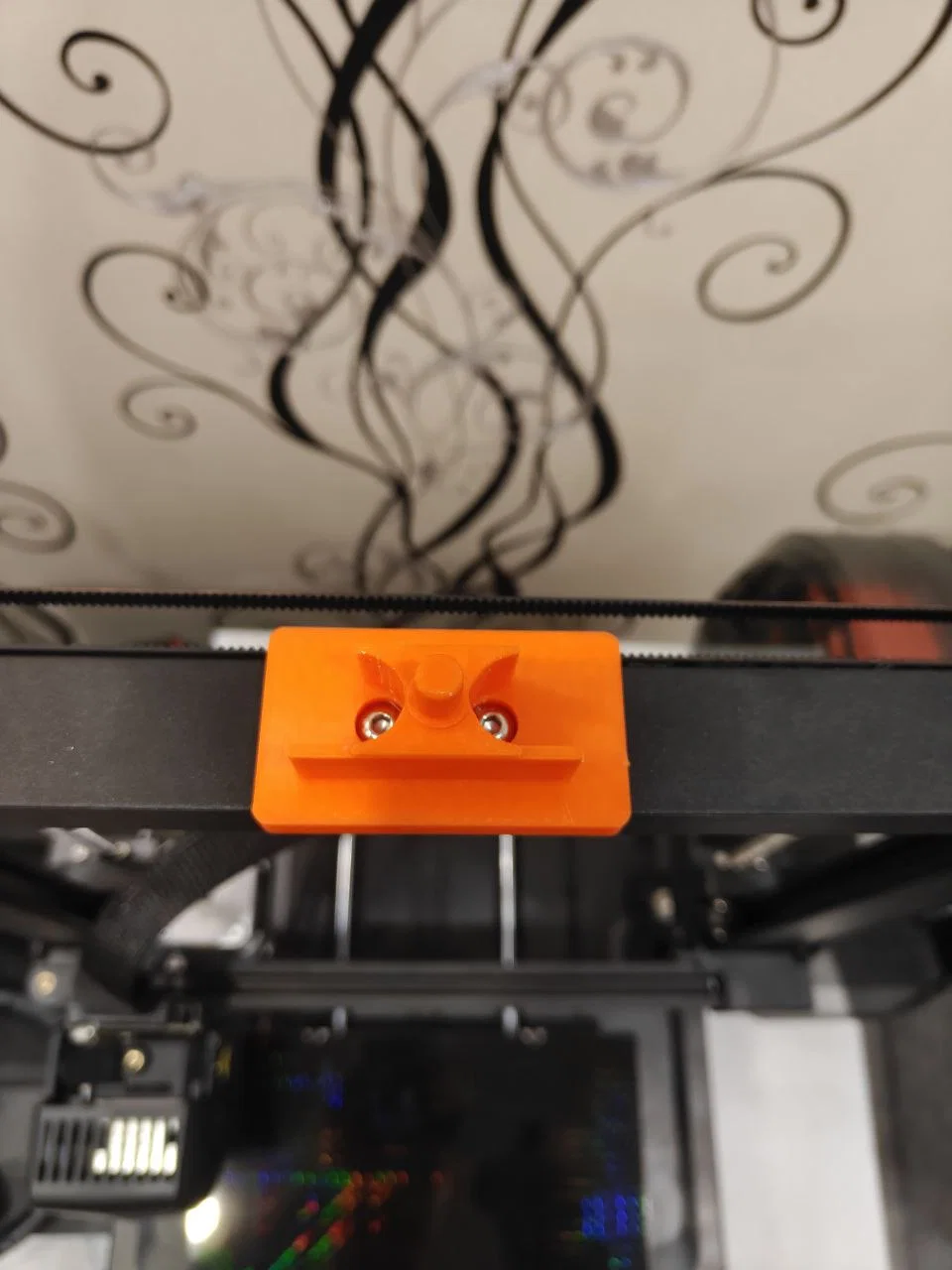

1. Gắn phần đế vào phía trên máy in.
2. Lắp một vòng bi 608 vào phần xoay và mỗi vòng bi 608 vào ba bánh xe.
3. Đặt các bánh xe vào một bên tay đỡ, sau đó gắn chặt với tay đỡ còn lại bằng hai đầu nối.
4. Lắp cụm tay đỡ vào phần xoay, đảm bảo chốt của phần xoay hướng xuống dưới và ra phía sau.

Bạn cần chuẩn bị:

• 4x vòng bi 608
• 1x Đế (Base)
• 1x Bộ xoay (Rotary)
• 1x Tay phải (ArmRight)
• 1x Tay trái (ArmLeft)
• 2x Đầu nối (Connector)
• 2x Bánh lăn nhỏ (Roller35)
• 1x Bánh lăn lớn (Roller70)

• Cài đặt in:

Mô hình này được thiết kế để in không cần support và lắp ráp theo kiểu khớp nối. Vui lòng giữ nguyên kích thước gốc.

• Nozzle: 0.4mm
• Độ dày lớp in: 0.2mm
• Infill: 20%
• Chất liệu: PLA thông thường (có thể in bằng PETG mà không gặp vấn đề gì. Đối với phần đế, bạn có thể in kèm support hoặc cắt bỏ phần gờ trong slicer để in không cần support).

• Góp ý: Nếu bạn thấy mẫu này hữu ích, hãy thả tim cho nó nhé! Bạn cũng có thể chia sẻ, đăng ảnh sản phẩm đã in hoặc góp ý để tôi cải thiện thêm. Mọi phản hồi của bạn chính là phần thưởng quý giá cho công sức của tôi.

Chúc các bạn in ấn vui vẻ!
