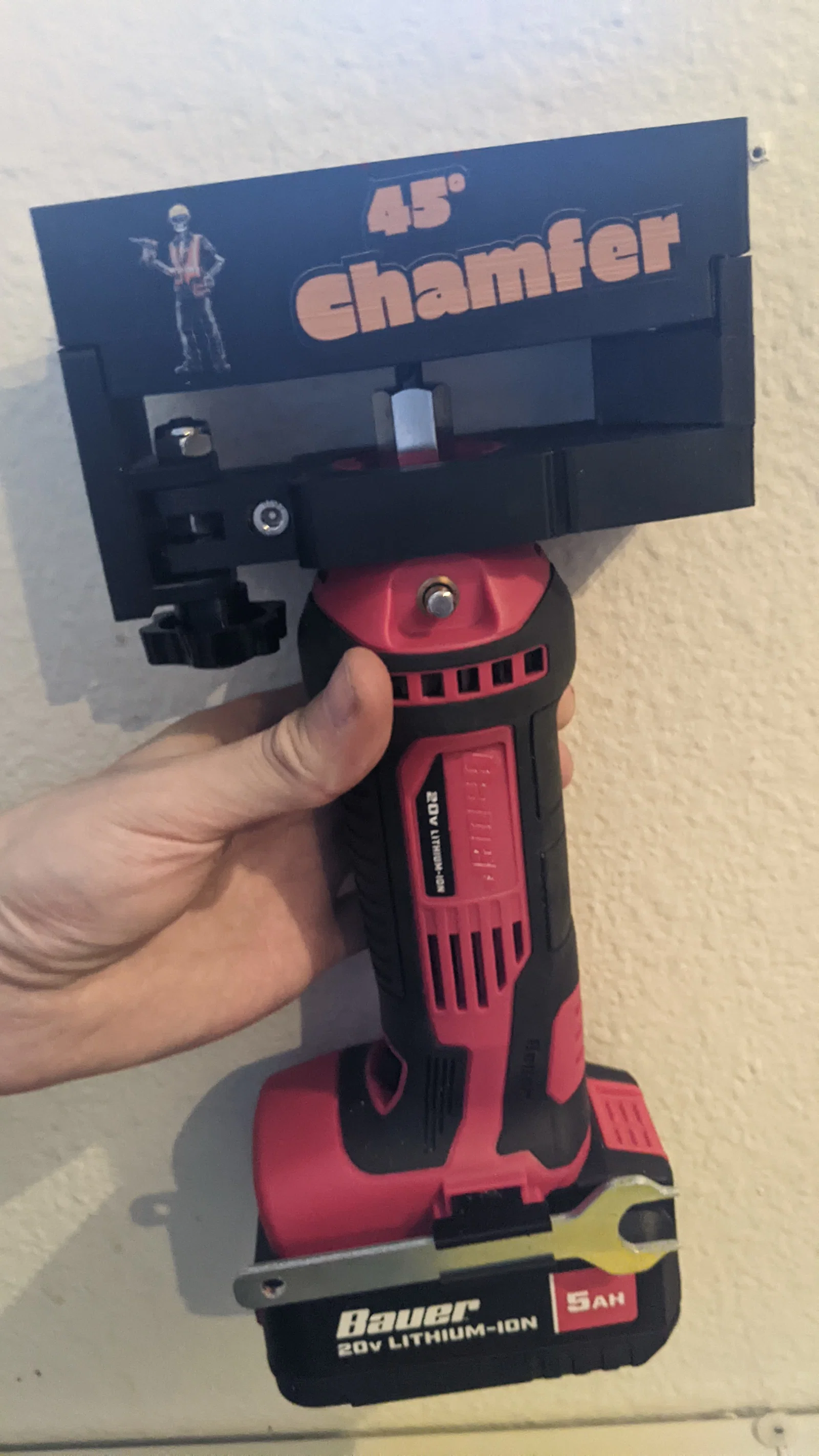

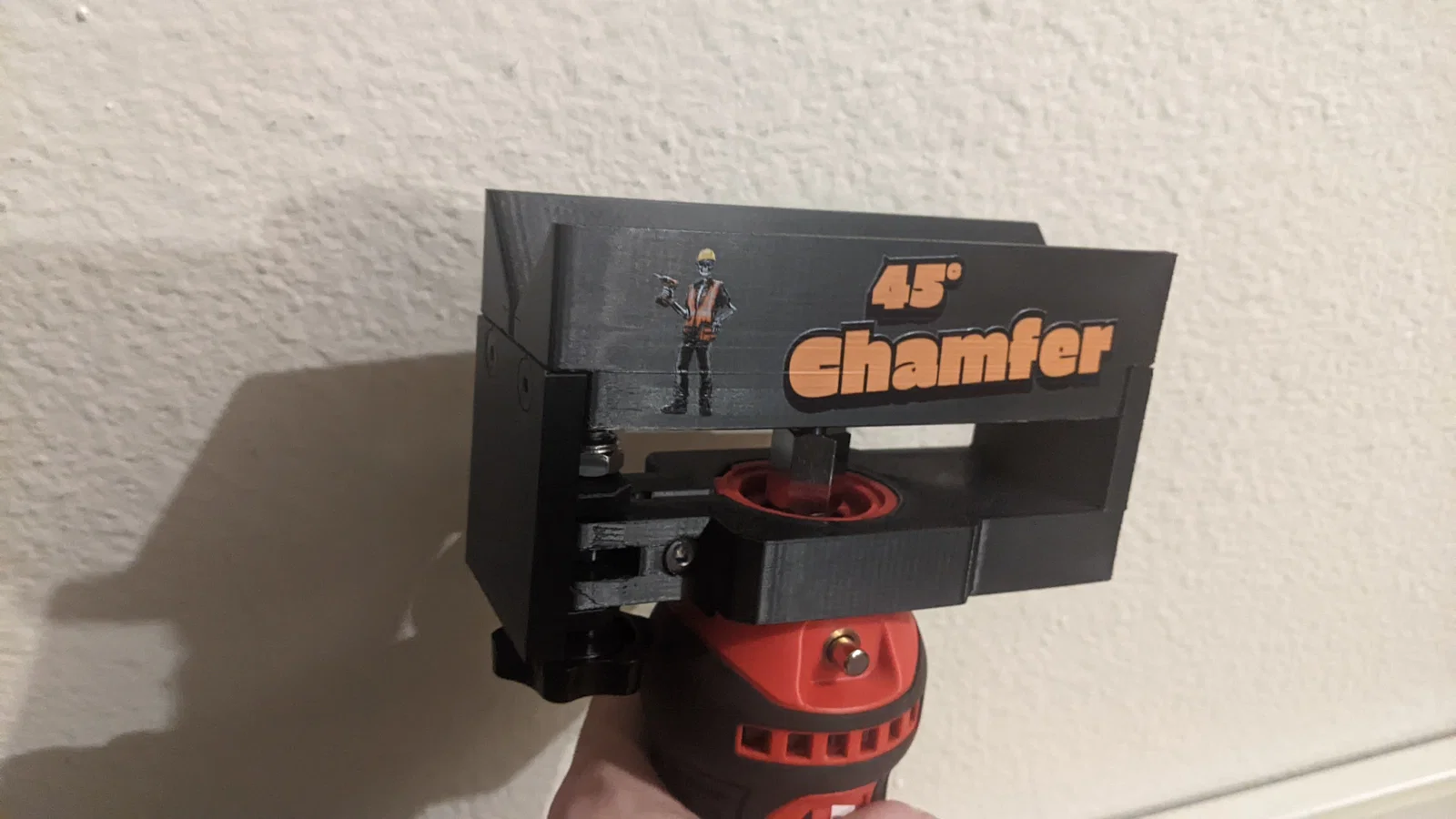

Dụng cụ vát mép 45° cho máy Bauer

Mình thấy OxToolCo làm một cái máy vát mép cầm tay trong video nên quyết định thiết kế lại phiên bản in 3D này.

Bạn sẽ cần chuẩn bị:

Máy cắt thạch cao BAUER 20V (BAUER 20V Cordless Drywall Cut-Out Tool) Model: 21512C-B SKU: 58161

Mũi phay (End Mill) ¼" 4x Ốc vít đầu bằng M5x12mm đến 18mm 1x Ốc lục giác chìm M5 dài ít nhất 25mm 1x Núm vặn M8x40mm 1x Đai ốc lục giác M8 1x Đai ốc khóa nylon M8 (Tùy chọn) 1x Ốc vít cho giá đỡ cờ lê (đi kèm với máy) (Tùy chọn) 2x Nam châm 6x2mm để giữ bộ căn chỉnh mũi (tool setter)

Mình in bằng nhựa ASA, vì khi chạy máy thì phần collet khá nóng nên mình khuyên không nên dùng PLA.

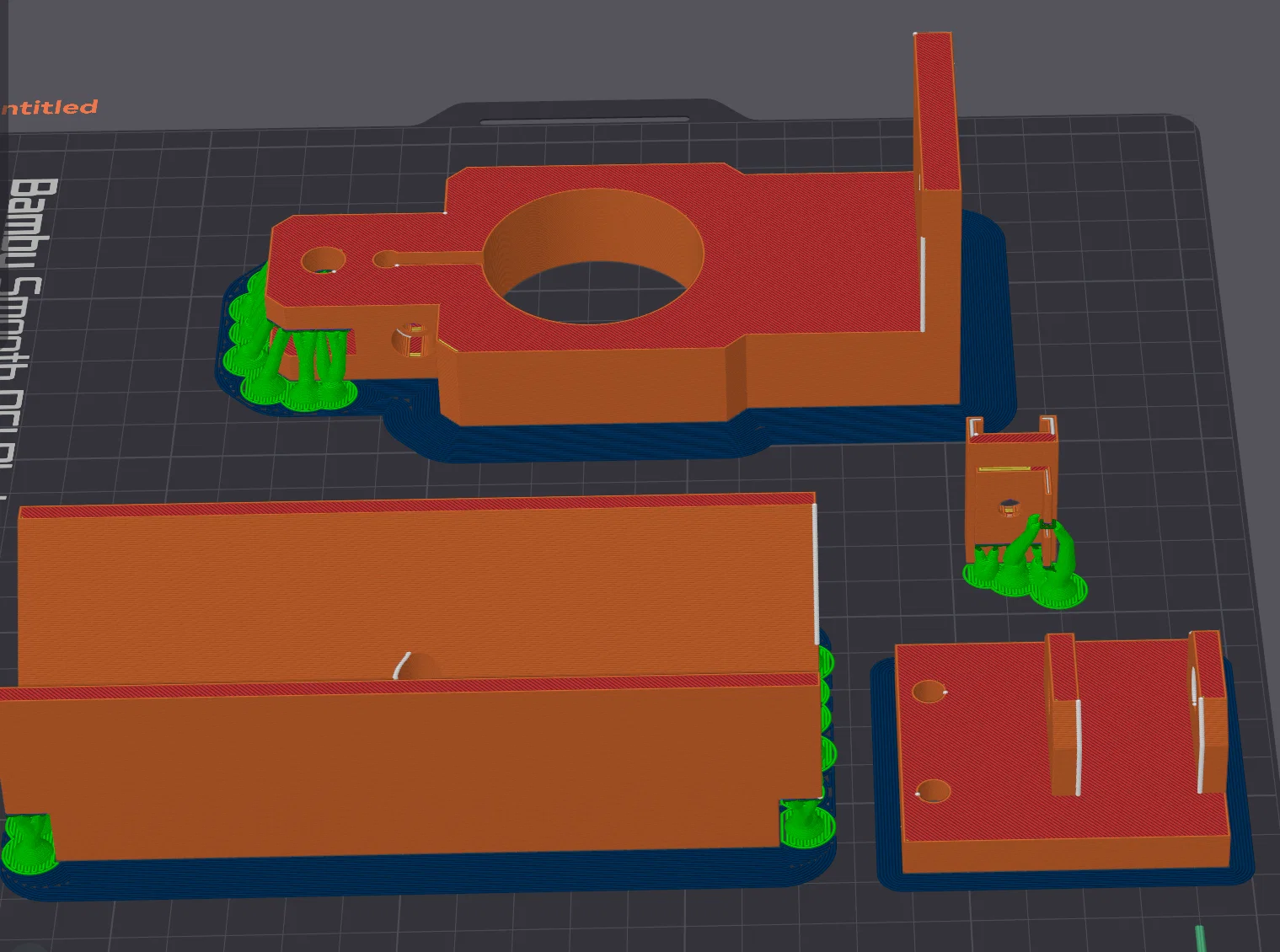

Bạn hãy xem hình để biết hướng in và vị trí cần thêm supports nhé.

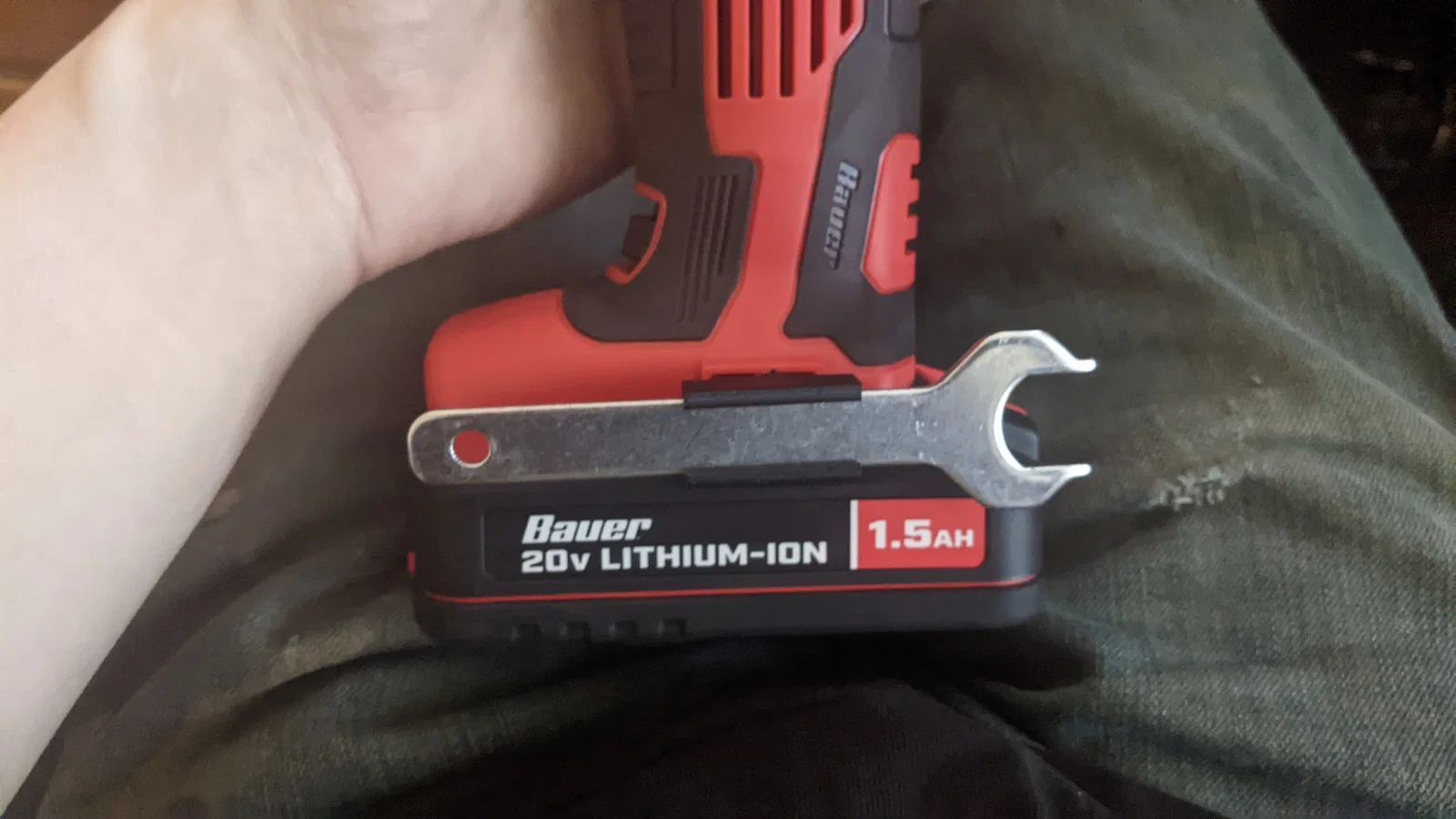

Mình có thêm một giá đỡ tùy chọn cho cờ lê để bạn gắn trực tiếp vào máy (dùng con ốc đi kèm với móc đeo thắt lưng).

Ngoài ra, bạn có thể in thêm bộ căn chỉnh mũi và gắn nam châm vào đó cũng như phần thân chính để giữ nó gọn gàng cùng với dụng cụ.

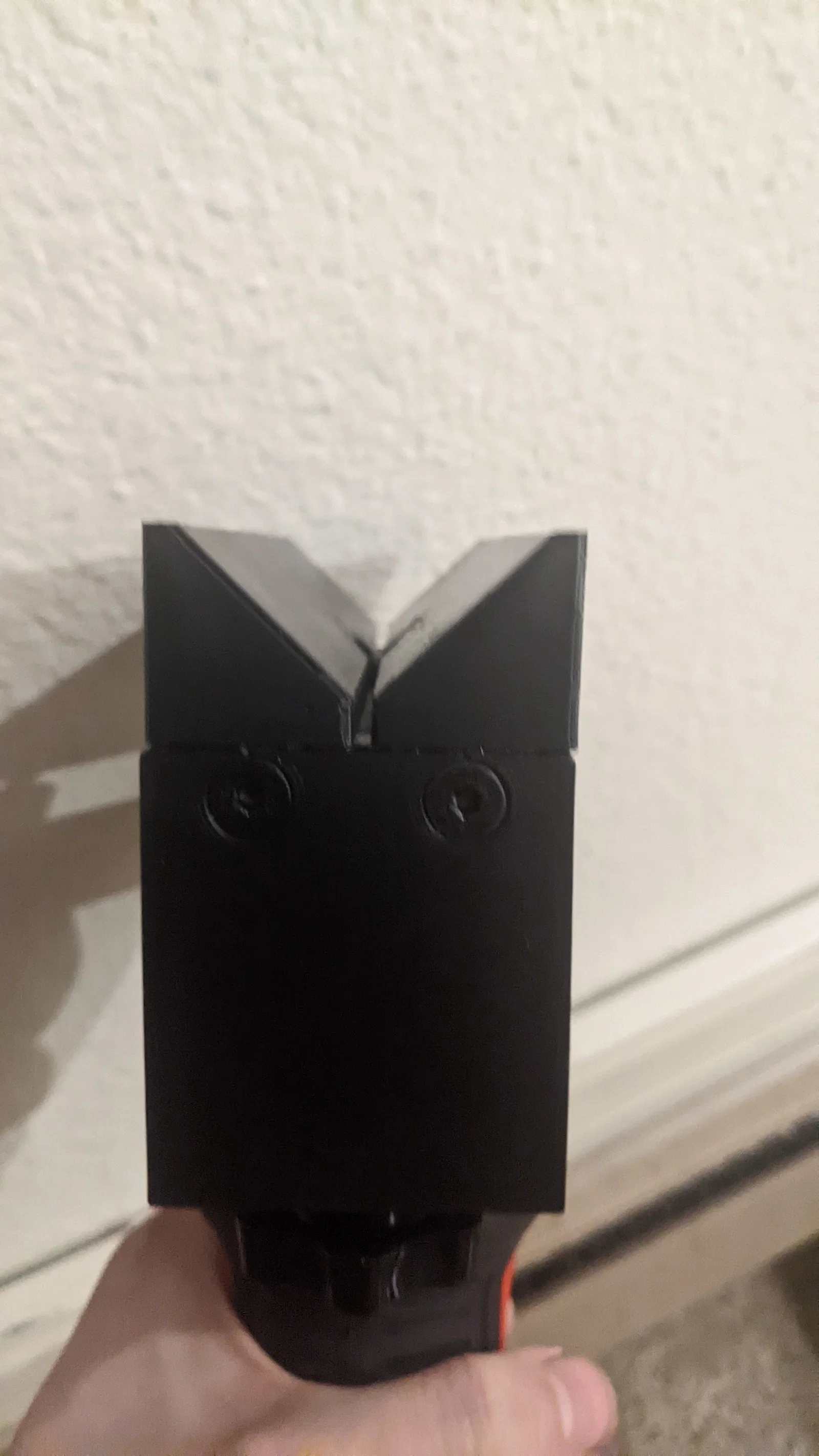

Khối V-Block có một dấu chỉ vị trí cạnh góc trong phần cắt rãnh.

Cách mình lắp đặt và thiết lập độ sâu:

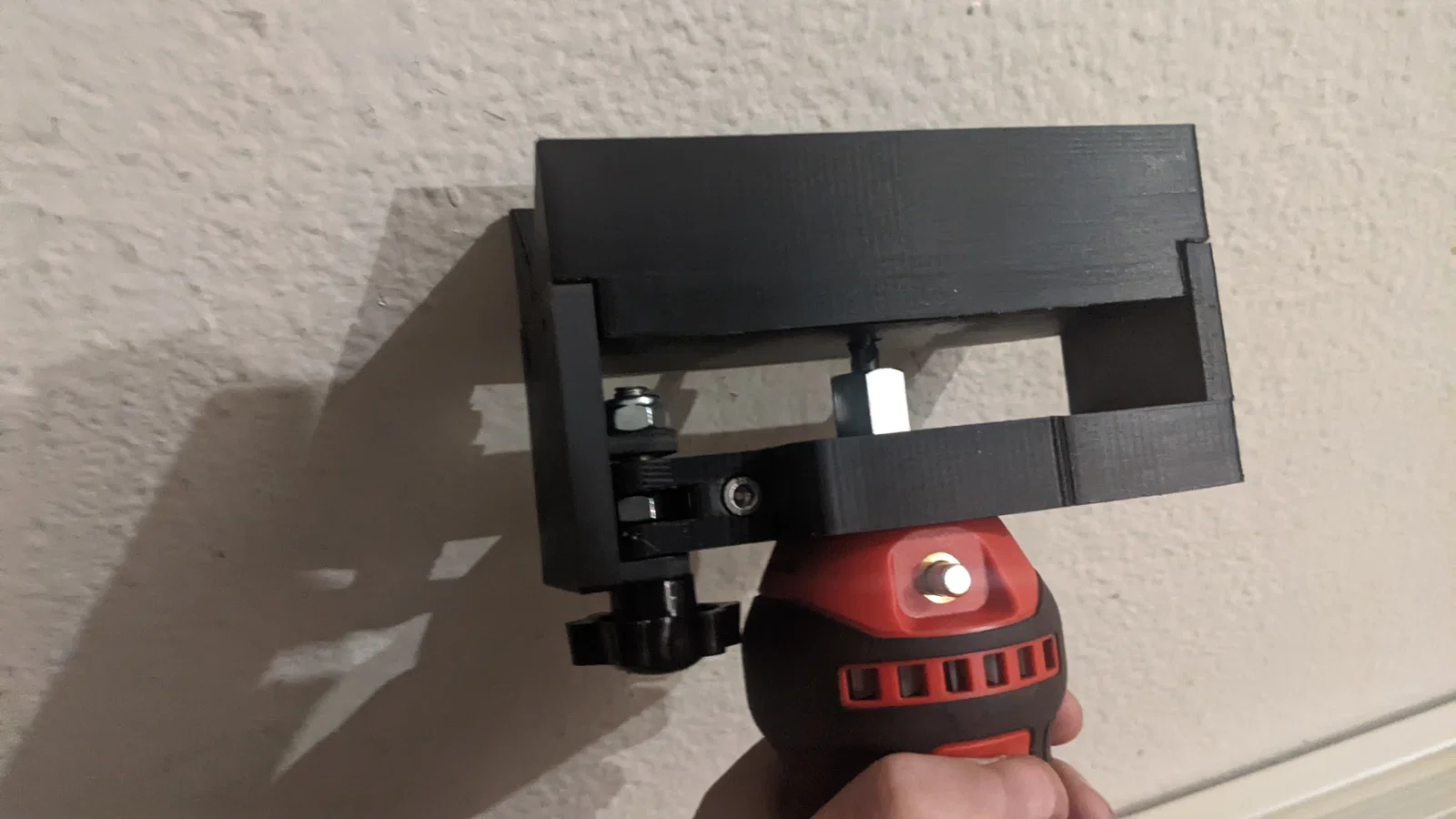

Vặn núm xoay xuống hết mức để đặt ở vị trí thấp nhất, Lắp lỏng mũi phay carbide 3 lưỡi ¼" vào collet, Lật ngược máy lại và dùng khối tool_setter để căn độ sâu, Siết chặt collet lại là xong.
