Bộ mẫu bo góc đa bán kính chuyên dụng cho thợ mộc

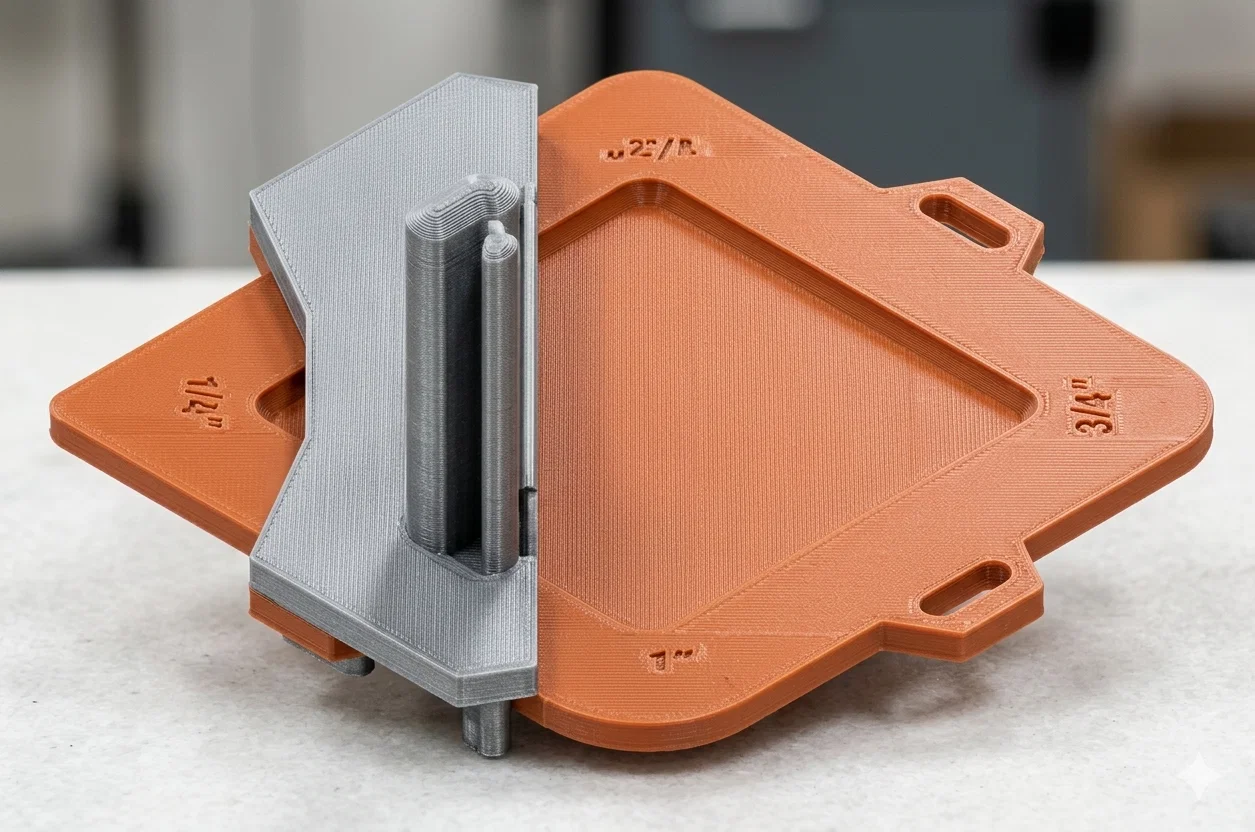

Đây là một hệ thống jig cao cấp, hạng nặng được thiết kế để giúp bạn cắt các góc bo tròn một cách mượt mà, chính xác, nhanh chóng và an toàn. Bộ sản phẩm tích hợp bốn kích thước bán kính phổ biến nhất trong xưởng (1/4", 1/2", 3/4" và 1") trong một thiết kế nhỏ gọn.

Bạn có thể dùng bản mẫu này để vạch dấu bằng bút chì, hoặc lắp tay cầm công thái học để dùng trực tiếp với mũi phay flush-trim trên bàn router hoặc máy cầm tay mà không cần kẻ vạch trước!

Các tùy chọn thiết kế

1. Bản mẫu nguyên khối (Solid Template): Tấm dày 1/4" cho độ cứng cáp tối đa.

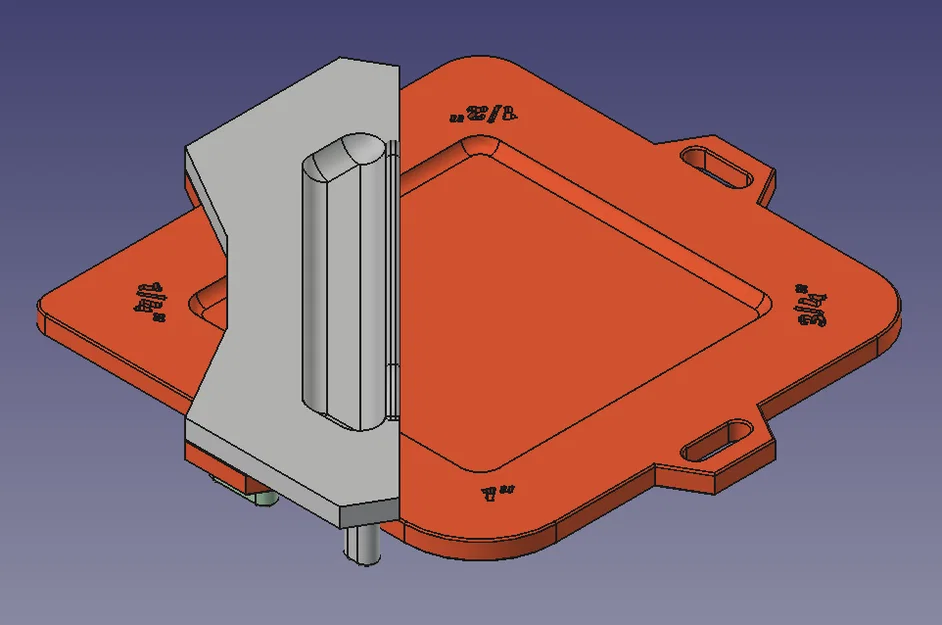

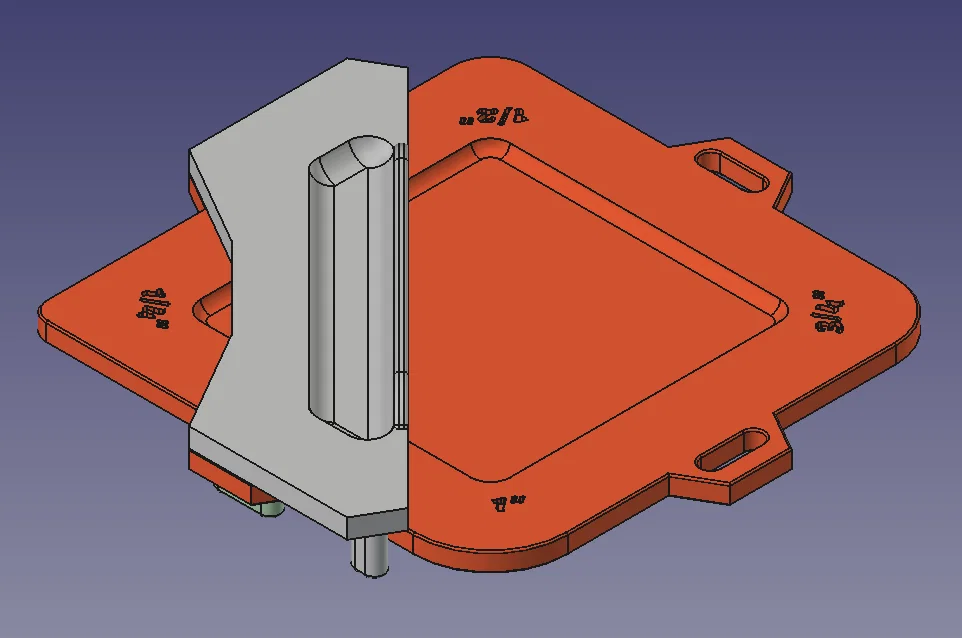

2. Bản mẫu khoét lõm (Center-Recessed Template): Phần giữa được khoét sâu 1/8". Thiết kế này giúp tiết kiệm nhựa và tạo ra một khay nhỏ để đựng mũi phay hoặc phụ kiện.
3. Lõi hai màu (Two-Tone Center Fill): Nếu bạn thích cảm giác của bản dày 1/4" nhưng muốn tạo điểm nhấn, hãy in miếng chèn này bằng màu khác để dán vào phần lõm.
4. Tay cầm công thái học (Ergonomic Handle): Có các tùy chọn in kèm hoặc không kèm miếng ốp lưng chống trượt.

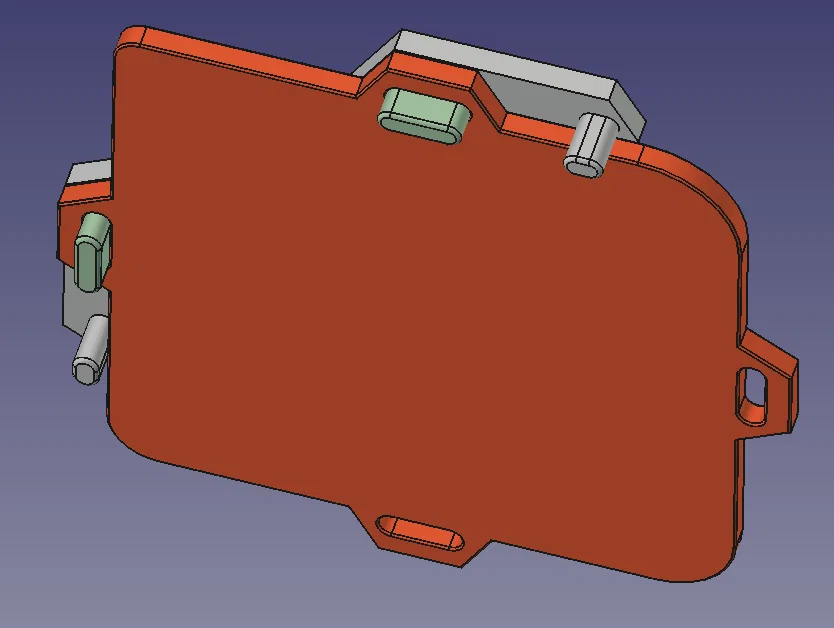

Mẹo nhỏ: Để an toàn và ổn định nhất, bạn hãy dán một miếng cao su, giấy nhám hạt mịn 220 hoặc băng dính chống trượt dưới mặt đế. Kết hợp với tay cầm, bộ jig sẽ bám chặt vào phôi gỗ và triệt tiêu hoàn toàn hiện tượng trượt.

Đặc điểm nổi bật

• Chốt định vị đa năng: Các chốt tay cầm trượt nhẹ nhàng vào khe mẫu, đồng thời tự động căn chỉnh vuông góc với góc phôi gỗ.
• Ký hiệu sắc nét: Các con số kích thước được in chìm rõ ràng giúp việc chọn bán kính trở nên tức thì.

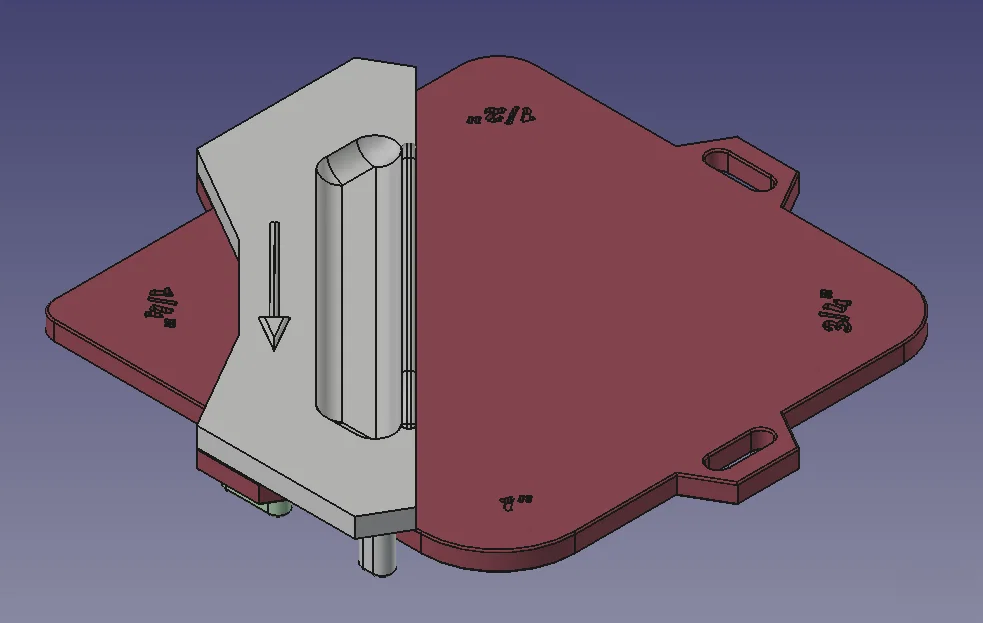

• Vận hành an toàn: Mũi tên chỉ hướng phay được tích hợp trên tay cầm để đảm bảo bạn luôn phay ngược chiều quay của mũi cắt.
• Quy trình linh hoạt: Tối ưu cho các mũi flush-trim có vòng bi trên bàn phay hoặc máy cầm tay.
• Tiết kiệm nhựa: Bản khoét lõm giúp giảm thời gian in và nguyên liệu mà vẫn đảm bảo độ bền.

Thông số kích thước

• Bản chính: 6” x 6” (thêm 0.5” cho các chốt bên) x 0.25" dày.
• Chốt căn chỉnh: 0.5” rộng x 1.377” dài.
• Phần lõm: 4” x 4” x 0.125" sâu.
• Tay cầm: 7.278” dài x 2.005” rộng x 0.25" dày.

Cài đặt in ấn đề xuất

• Chất liệu: ABS, ASA hoặc PETG (khuyên dùng để chịu lực và bền bỉ trong xưởng).
• Infill: 50% đến 100% (cần in đặc phần tay cầm để chịu lực từ vòng bi mũi phay).
• Tường (Walls): 4–6 lớp (cực kỳ quan trọng để đảm bảo cạnh bo tròn đủ cứng).
• Support: Không cần.

Lưu ý hướng in

• Bản mẫu & Tay cầm: In nằm phẳng trên bàn in.

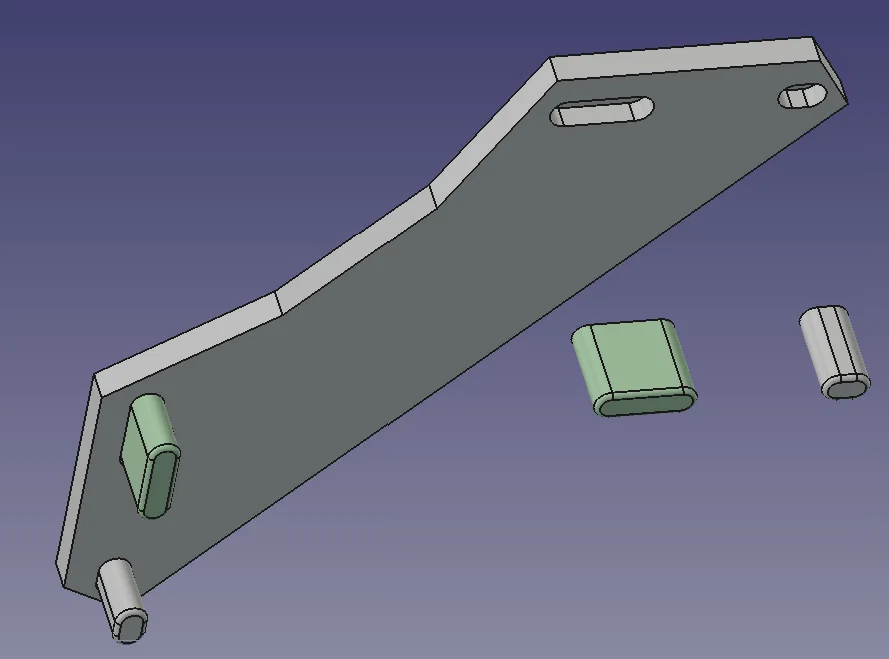

• Chốt kết nối: Xoay 90 độ để mặt phẳng nằm sát bàn in, giúp tăng độ bền liên kết giữa các lớp nhựa.

Hướng dẫn lắp ráp

Bạn chỉ cần một ít keo CA (keo 502) hoặc keo epoxy.

1. Thử lắp: Dùng dao trổ làm sạch các phần thừa (elephant's foot) nếu có. Thử lắp các chốt vào khe tay cầm xem đã khít chưa.
2. Căn chỉnh: Đảm bảo mặt phẳng của chốt nằm sát vào khe định vị.
3. Dán keo: Bôi một ít keo vào chốt, ép chặt vào tay cầm và chờ keo khô hoàn toàn trước khi sử dụng.

Yêu cầu tùy chỉnh

Nếu bạn cần phiên bản có kích thước hệ mét hoặc các bán kính khác, hãy để lại bình luận phía dưới, mình sẽ cố gắng tạo bản cập nhật cho bạn!
