Bộ Fan Duct 80mm cho bo mạch máy in 3D BTT Octopus
- Lượt tải
- 3
- Lượt thích
- 0
- Lượt coi
- 36
- Bản remix
- 0
- Bình luận
- 0
File 3 1,8 MB
- 30mm_Top_1780478920.stlSTL · 204,2 KB
- 30mm_Bottom_1780478921.stlSTL · 203,5 KB
- Octoduct_1780478922.stlSTL · 1,4 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #396194
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả

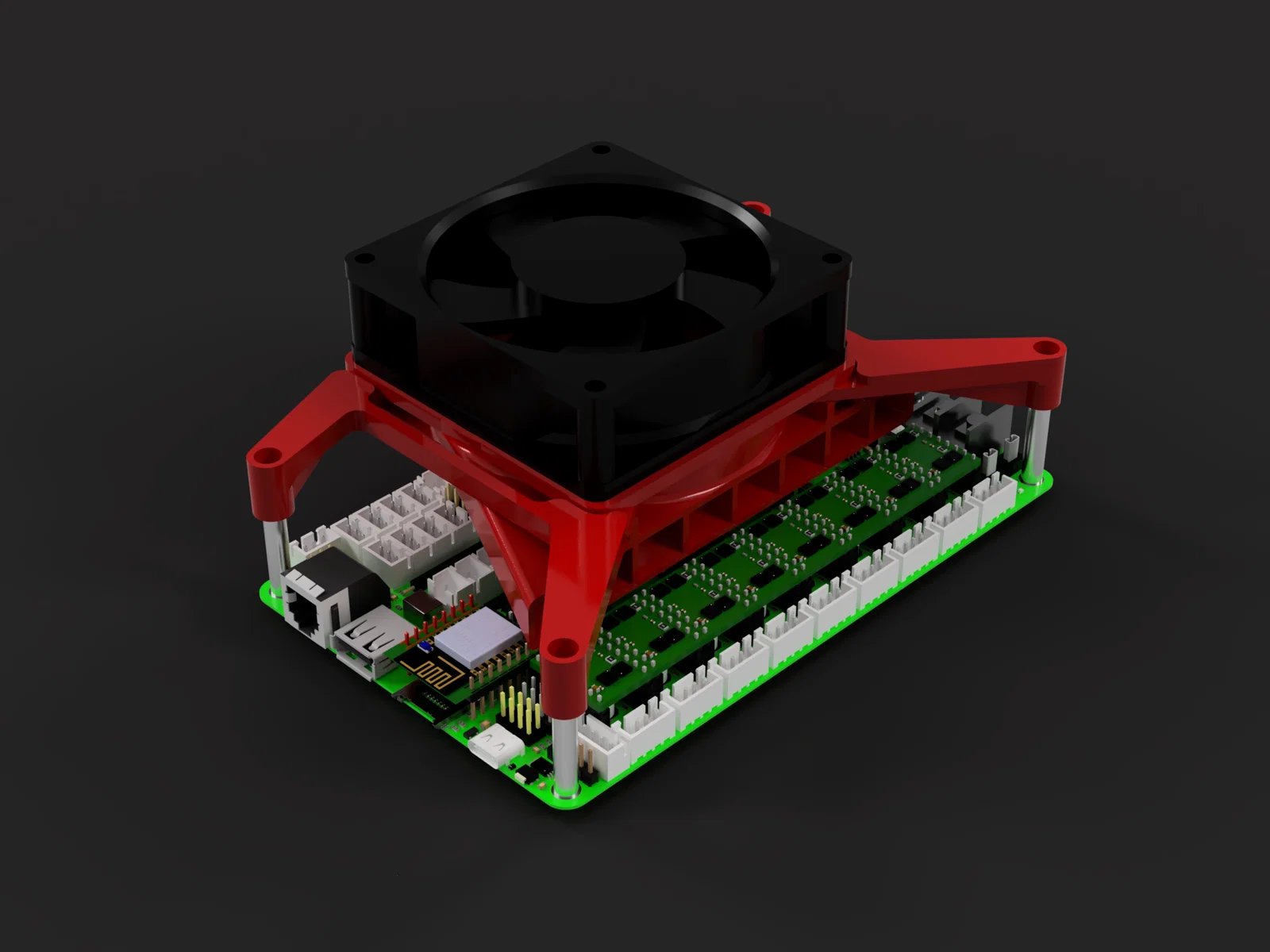

Fan Duct 80mm cho bo mạch BTT Octopus
Việc giữ cho bo mạch điều khiển máy in 3D, đặc biệt là dòng BTT Octopus mạnh mẽ, luôn mát mẻ là yếu tố cực kỳ quan trọng để đảm bảo sự ổn định trong suốt quá trình in kéo dài. Bộ gá quạt (fan duct) này được thiết kế chuyên biệt để lắp vừa vặn quạt 80mm lên trên bo mạch BTT Octopus, giúp tối ưu hóa luồng không khí thổi trực tiếp vào các linh kiện sinh nhiệt, từ đó ngăn chặn tình trạng quá nhiệt gây lỗi hoặc giảm tuổi thọ bo mạch. Thiết kế này không chỉ mang tính thẩm mỹ cao mà còn đảm bảo sự chắc chắn nhờ cấu trúc chân đế vững chãi.
Nhờ vào cấu trúc thông minh, bộ fan duct này giúp định hướng luồng gió đi qua các driver và chip xử lý chính một cách hiệu quả nhất. Thay vì để khí lưu thông tự do, phần ống dẫn được tính toán để tập trung áp suất gió, làm mát hiệu quả hơn so với việc chỉ đặt quạt thông thường. Đây là phụ kiện không thể thiếu cho các anh em đang vận hành máy in 3D với cường độ cao, đặc biệt là khi sử dụng các dòng stepper driver có công suất lớn.
Để lắp ráp thành công bộ phụ kiện này, các bạn cần chuẩn bị sẵn một số linh kiện cơ khí sau:
- 4x M3x30 round standoffs (trụ đệm tròn)
- 4x M3x10 allen bolts (ốc lục giác M3)
- 4x M4 nuts (đai ốc M4)
- 4x M4x14-15 allen bolts (ốc lục giác M4)
Lưu ý khi in 3D và sử dụng:
- Chất liệu in: Nên sử dụng nhựa PETG hoặc ABS/ASA để chịu được nhiệt độ tỏa ra từ bo mạch, tránh dùng PLA vì dễ bị biến dạng theo thời gian.
- Thông số in: Thiết lập Infill khoảng 30-40% với số lượng tường (wall) từ 3-4 để đảm bảo độ cứng cáp cho các điểm bắt vít.
- Hướng đặt: Nên in phần mặt tiếp xúc quạt hướng lên trên và sử dụng support ở các vị trí chân đế để đảm bảo độ chính xác khi lắp ráp.
- Kiểm tra định kỳ: Vì là thiết bị liên quan đến linh kiện điện tử, bạn hãy định kỳ kiểm tra xem ốc vít có bị lỏng do rung động của máy in hay không.
- Luồng gió: Đảm bảo chọn loại quạt 80mm có lưu lượng gió (CFM) đủ tốt để mang lại hiệu quả tản nhiệt tối ưu nhất cho hệ thống.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 3
- Tổng dung lượng
- 1,8 MB
- File lớn nhất
- 1,4 MB
