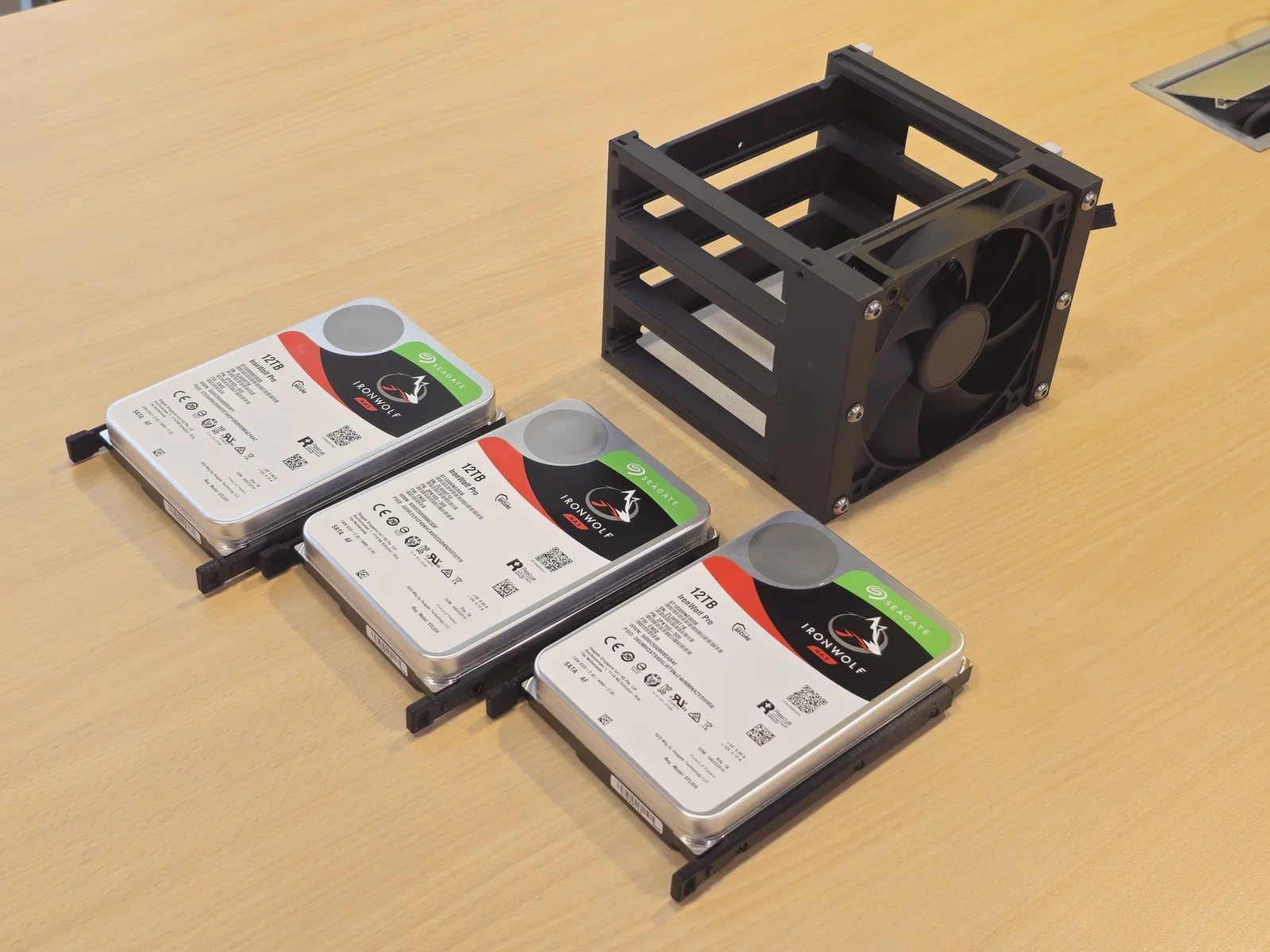

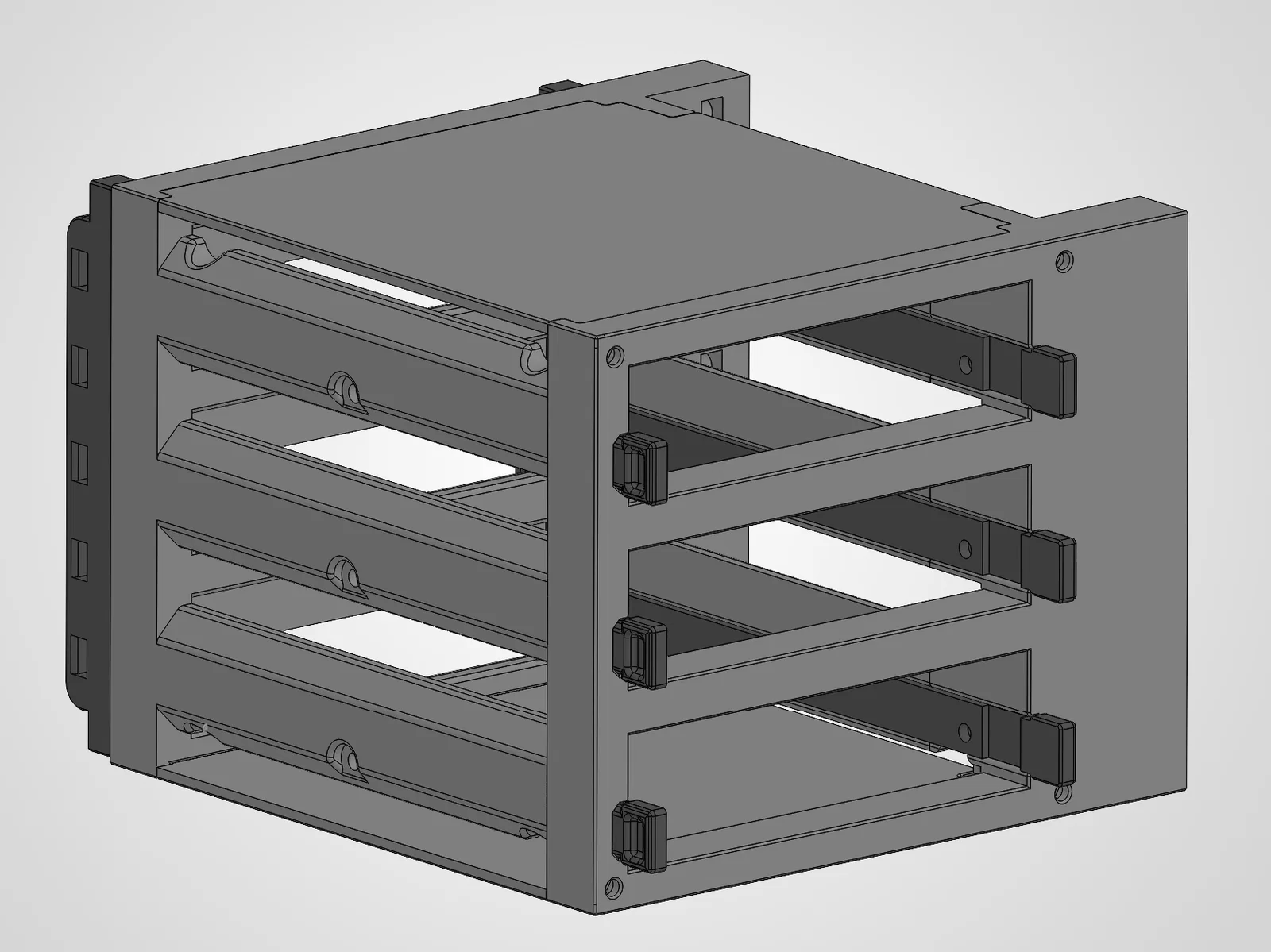

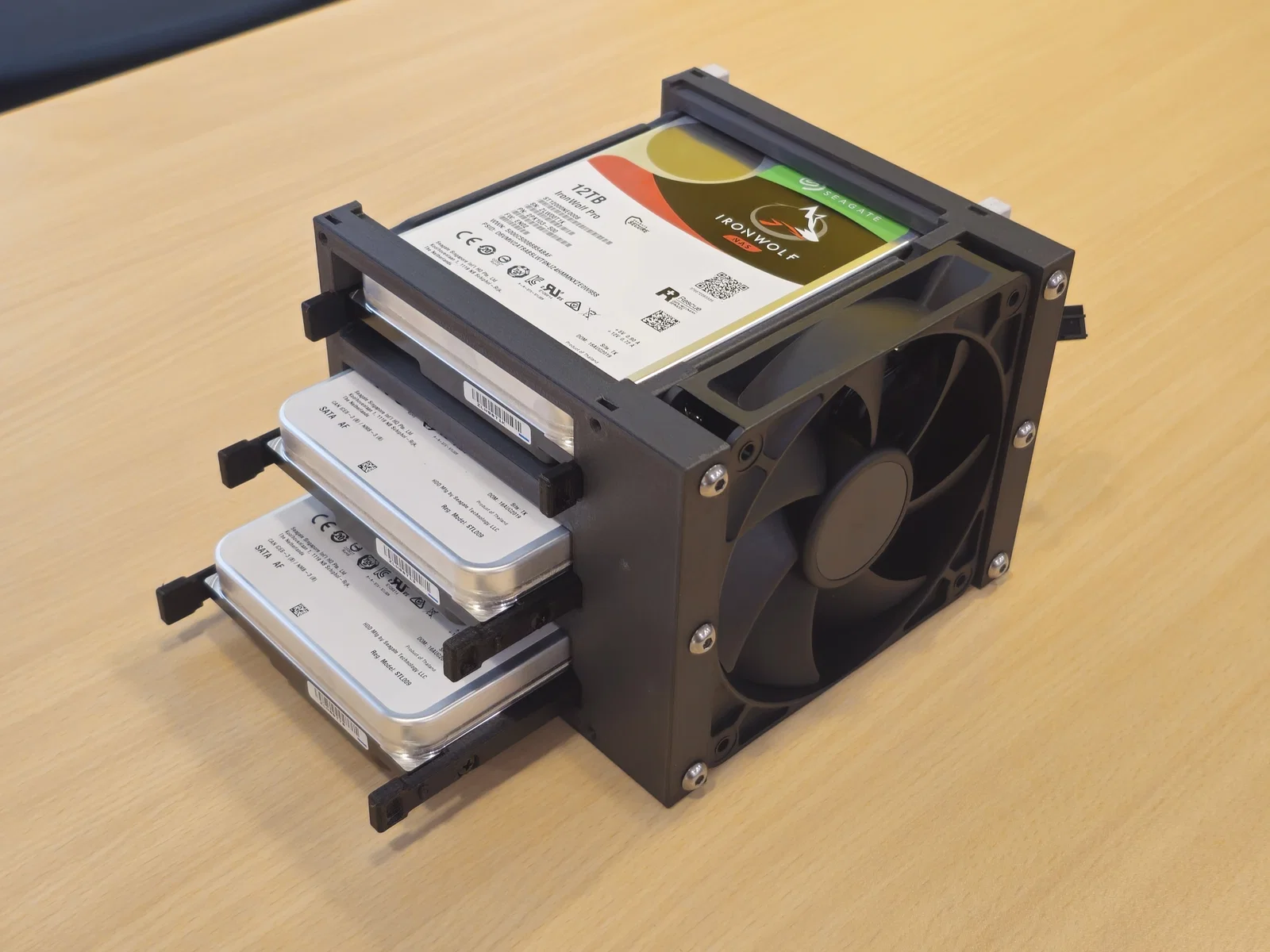

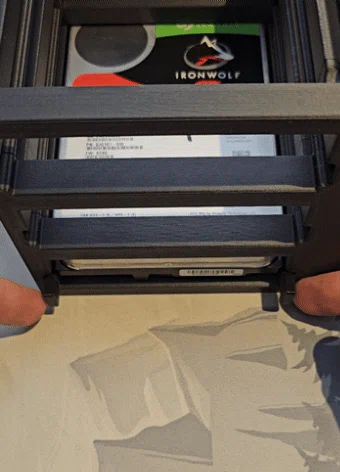

Lồng gắn 3 ổ cứng cho quạt 120mm (phiên bản Infinirail và Universal)

Để có hướng dẫn chi tiết cách lắp ráp, mời mọi người xem bài viết tại đây:

https://www.corsair.com/explorer/diy-builder/cases/3d-printable-hard-drive-cage/

Tóm tắt nhanh - Mình có làm hai phiên bản:

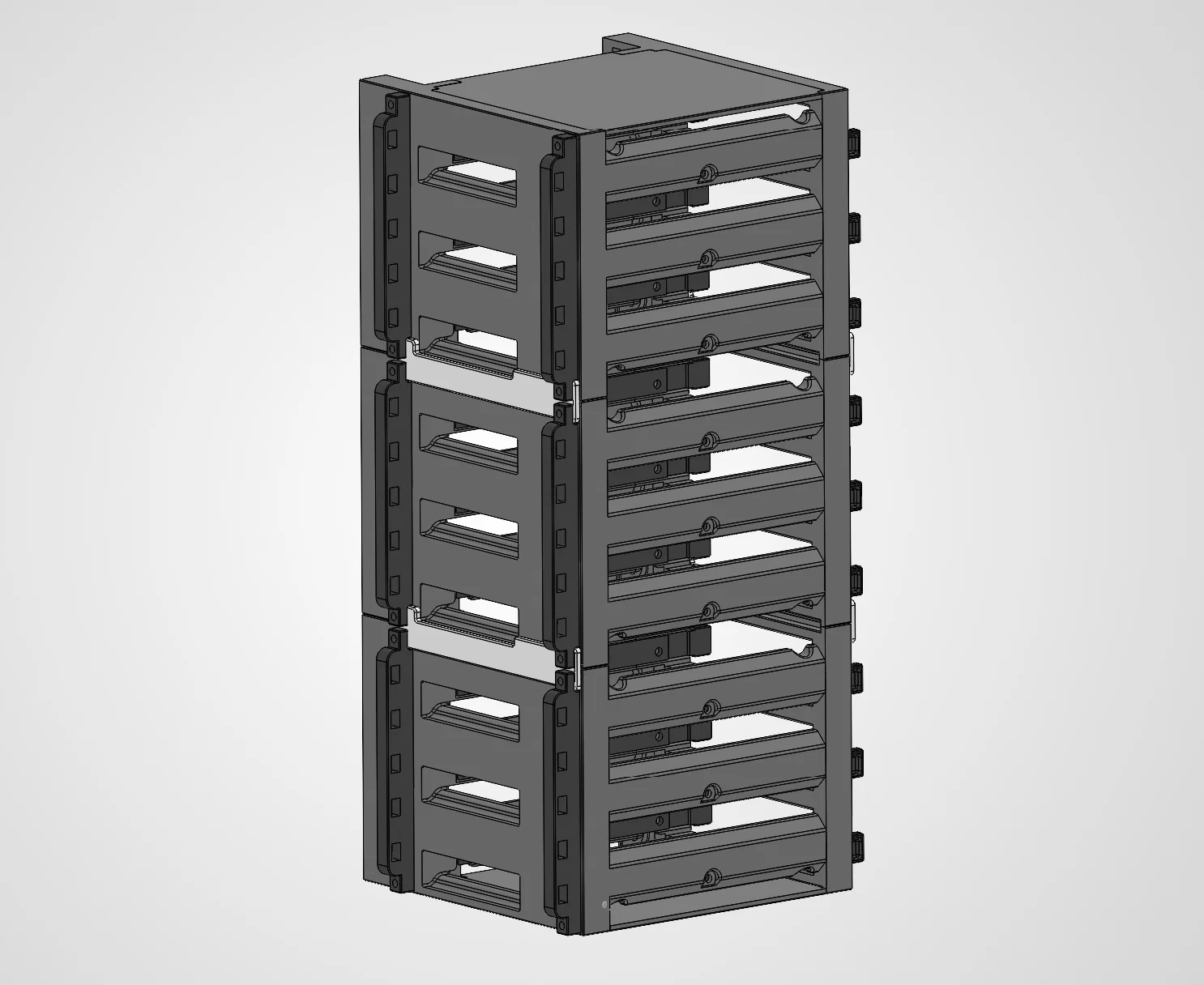

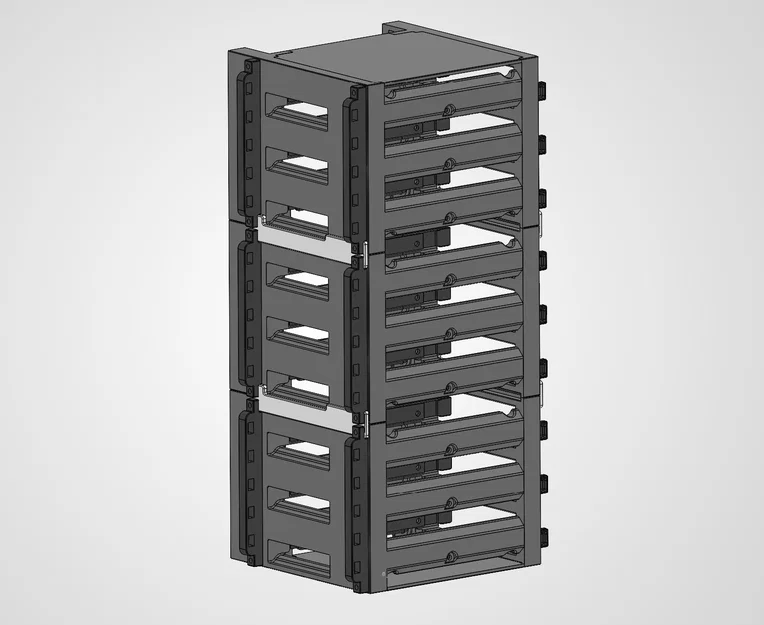

• Phiên bản Infinirail - phù hợp cho các dòng case FRAME 4000D và 5000D, hỗ trợ lắp ba lồng mỗi case = tổng cộng chín ổ cứng (thêm 1 ổ nếu tính cả khay mặc định).
• Phiên bản Universal - dùng được cho hầu hết các loại case có chỗ gắn quạt 120mm.

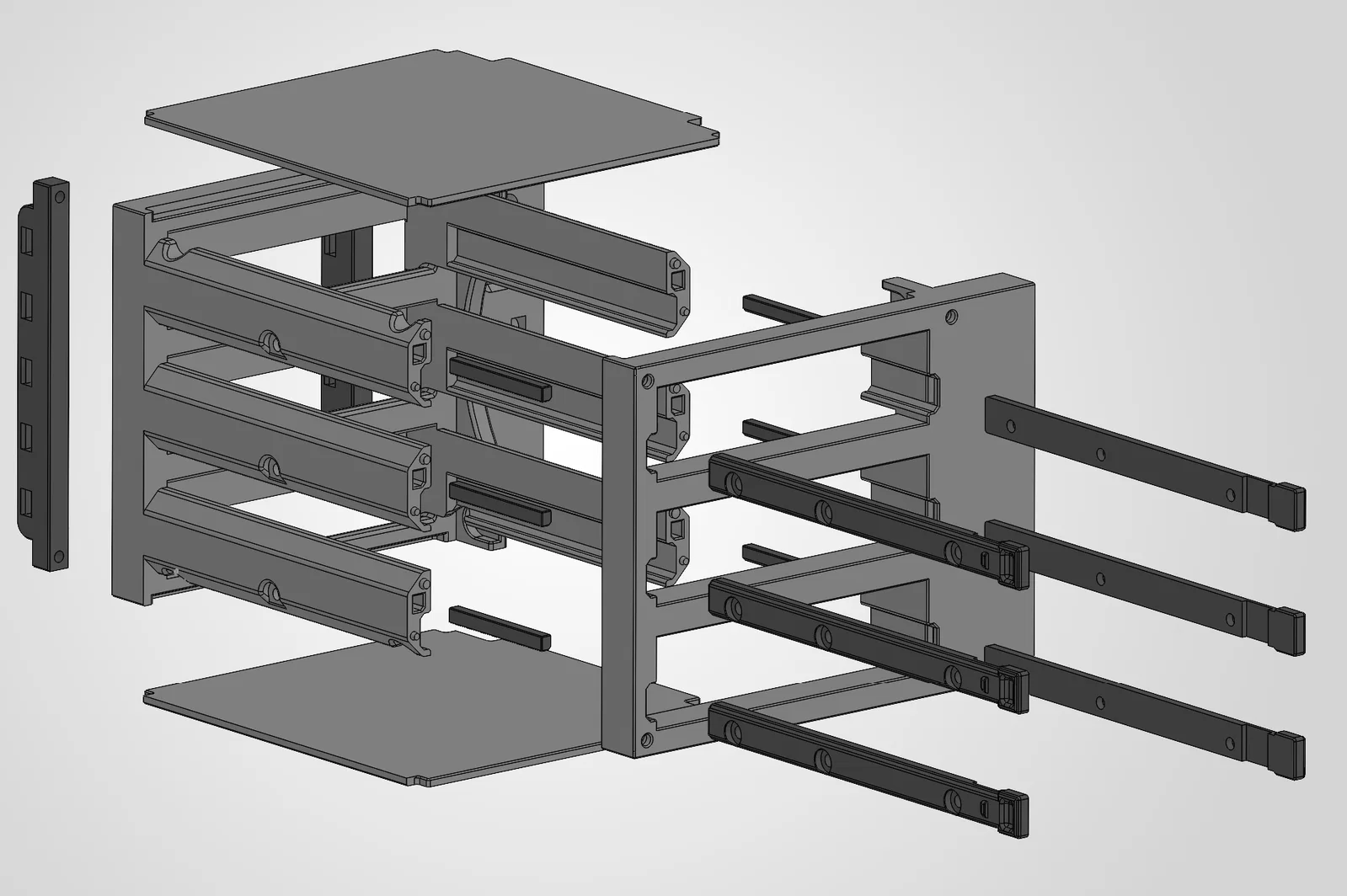

• Main part A & B – Đây là những bộ phận duy nhất khác nhau giữa bản Infinirail và bản Universal.
• Internal support – Các miếng nối cho Main part A và B. Cần 6 miếng cho mỗi lồng. Mình khuyên bạn nên in thử một miếng ở tỷ lệ 100% và một miếng ở 95% để xem cái nào vừa khít nhất trước khi in 5 cái còn lại.

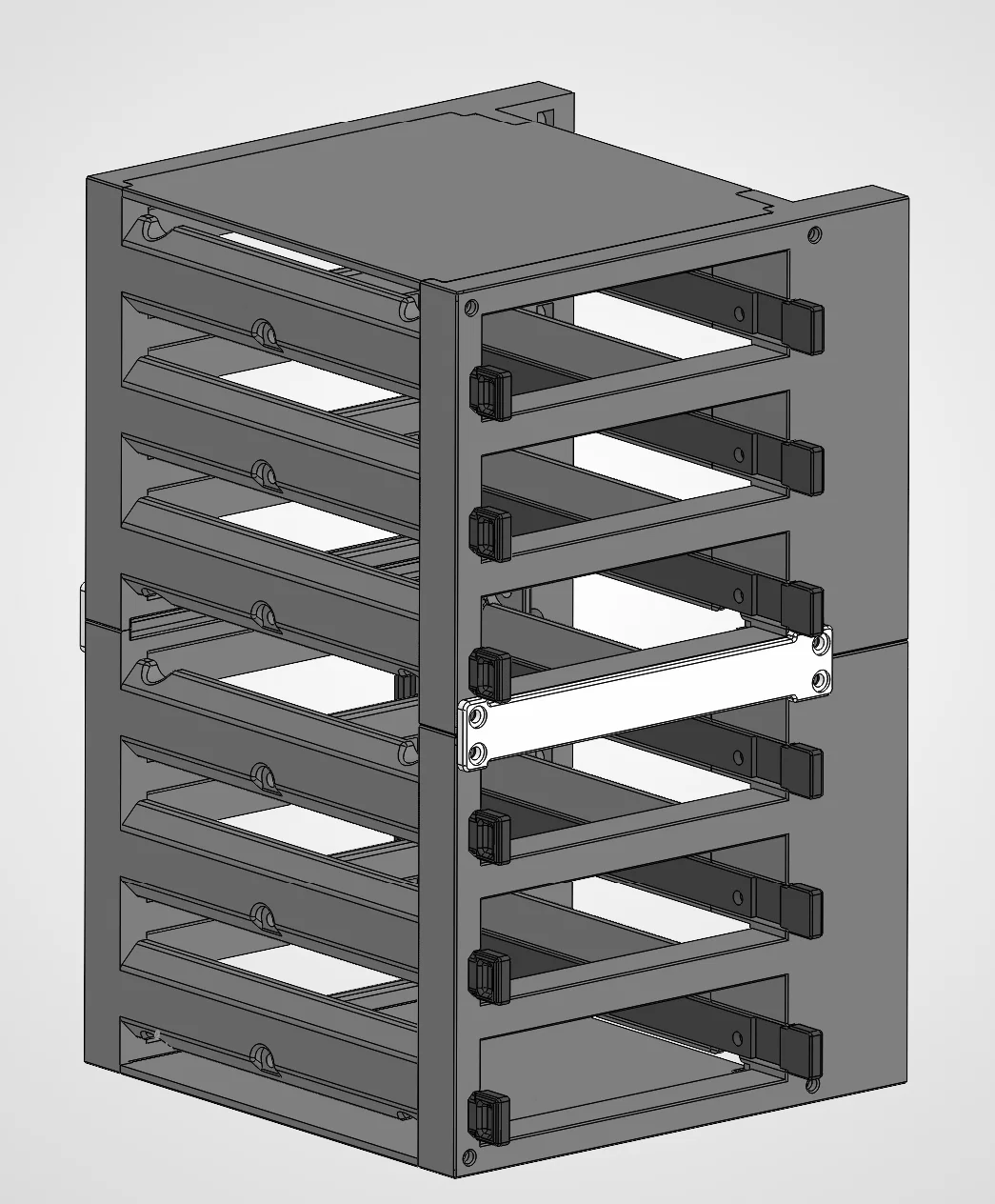

• Stacking connector Front – (không hiển thị ở trên) Miếng kết nối để chồng nhiều lồng lên nhau.
• Stacking connector Rear - (không hiển thị ở trên) Miếng kết nối để chồng nhiều lồng lên nhau.
• Top and bottom cover – Nắp trên và dưới tùy chọn để bao bọc ổ cứng và điều hướng luồng khí.

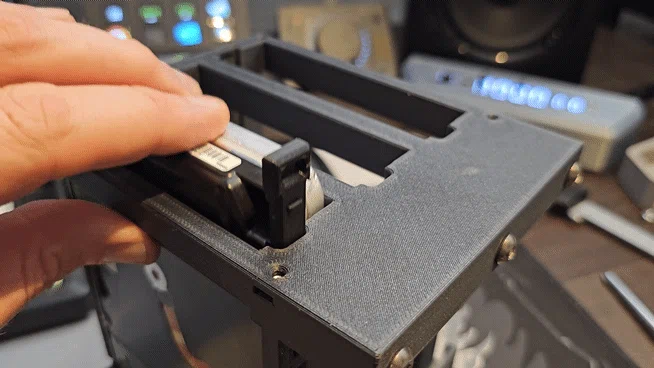

• HDD bracket Left & HDD bracket Right – Miếng đệm chống rung cho ổ cứng. Mỗi ổ cần 1 cặp, tổng cộng 6 miếng cho một lồng đầy đủ.
• HDD bracket support – (không hiển thị ở trên) Miếng hỗ trợ dùng nếu bạn in HDD bracket bằng nhựa TPU (khuyên dùng để giảm rung, nhưng PLA/PETG vẫn ổn).
• Zip tie bracket Single - Giải pháp đi dây cho một lồng.
• Zip tie bracket End piece for stacking - (không hiển thị ở trên) giải pháp đi dây khi dùng hai hoặc ba lồng.
• Zip tie bracket Middle piece for stacking - (không hiển thị ở trên) giải pháp đi dây khi dùng ba lồng.

Phần cứng cần thiết

Dưới đây là danh sách linh kiện cần chuẩn bị cho mỗi lồng. Nếu bạn in nhiều hơn một lồng thì cứ nhân lên theo số lượng nhé.

Phiên bản Infinirail

• 8x M3 nut (chỉ cần 4 nếu bạn chỉ in một lồng)
• 6x M5 nut
• 6x Ốc UNC 6-32 cho mỗi ổ cứng (loại dùng cho mainboard). Độ dài 6mm là vừa đẹp.
• 8x Ốc M3x12mm (chỉ cần 4 nếu bạn chỉ in một lồng) - dùng loại 18-20mm cũng được.
• 6x Ốc M5x18mm - loại từ 18-30mm đều ổn.
• 4x Ốc gắn quạt case.
• Keo dán sắt (Super glue).
• 1x Ốc UNC 6-32 cho mỗi ổ cứng (không bắt buộc). Dùng để cố định ổ cứng vào lồng nếu khe cắm hướng xuống dưới. Cần loại 10mm.

Phiên bản Universal

• 8x M3 nut (chỉ cần 4 nếu bạn chỉ in một lồng)
• 6x Ốc UNC 6-32 cho mỗi ổ cứng (loại dùng cho mainboard). Độ dài 6mm là vừa đẹp.
• 8x Ốc M3x12mm (chỉ cần 4 nếu bạn chỉ in một lồng) - dùng loại 18-20mm cũng được.
• 4x M4 nut
• 4x Ốc M4x35mm - loại 30-35mm đều dùng được.
• Keo dán sắt (Super glue).
• 1x Ốc UNC 6-32 cho mỗi ổ cứng (không bắt buộc). Dùng để cố định ổ cứng vào lồng nếu khe cắm hướng xuống dưới. Cần loại 10mm.
