Bộ chia PTFE Y-splitter PC4-M10 cho máy in 3D
Bộ chia Y-splitter PC4-M10 đơn giản được thiết kế tối ưu cho máy Core One, hỗ trợ chuyển đổi linh hoạt giữa MMU3 và cuộn nhựa ngoài. Hướng dẫn in chi tiết đi kèm giúp bạn lắp đặt dễ dàng và tránh làm nứt nhựa khi sử dụng đầu nối PC4-M10.
Mô tả

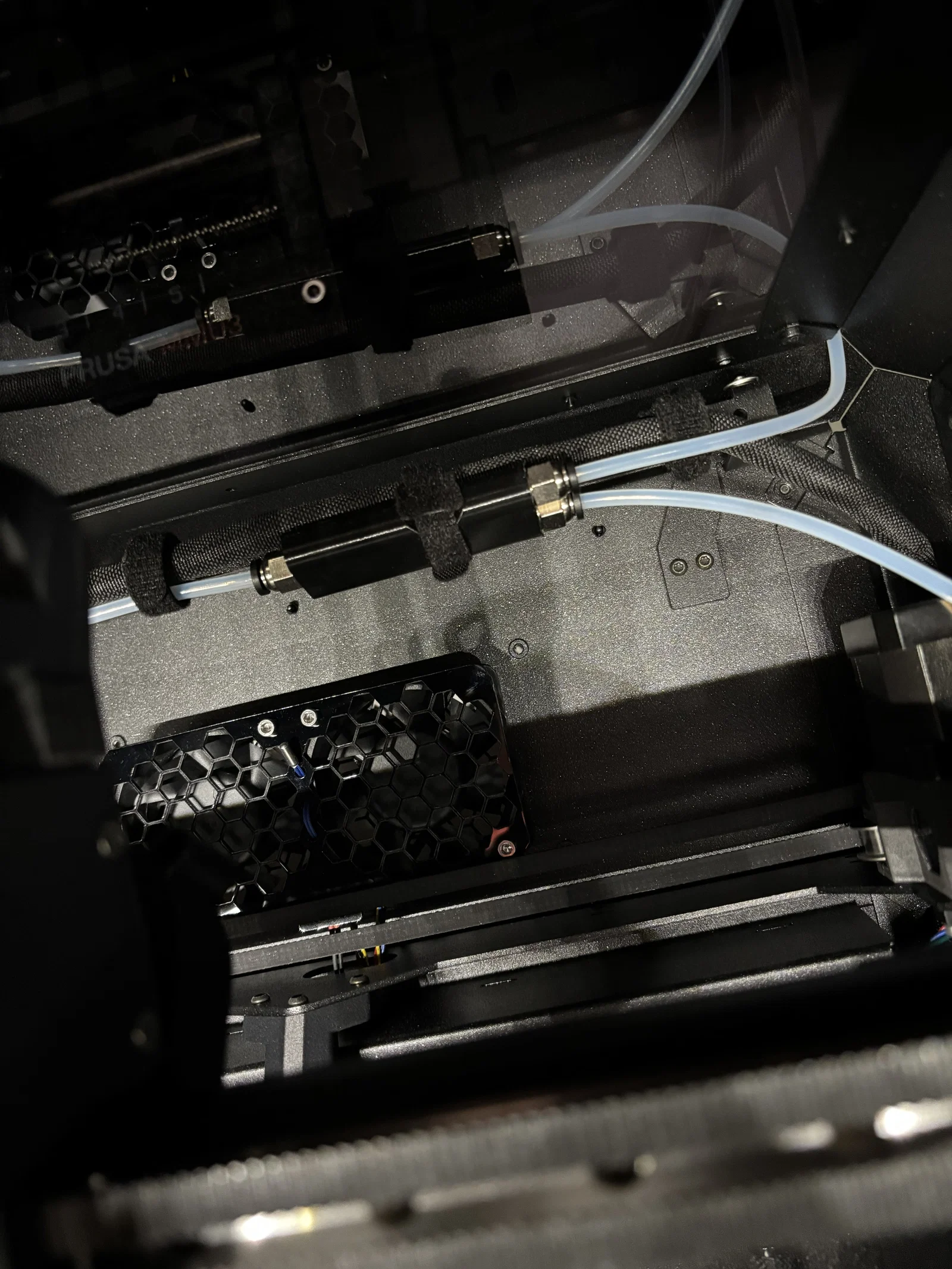

Mình xin chia sẻ chiếc Y-splitter do chính tay mình thiết kế cho máy Core One để dùng kết hợp giữa MMU3 và cuộn nhựa đặt bên hông.
Hướng dẫn in:
-

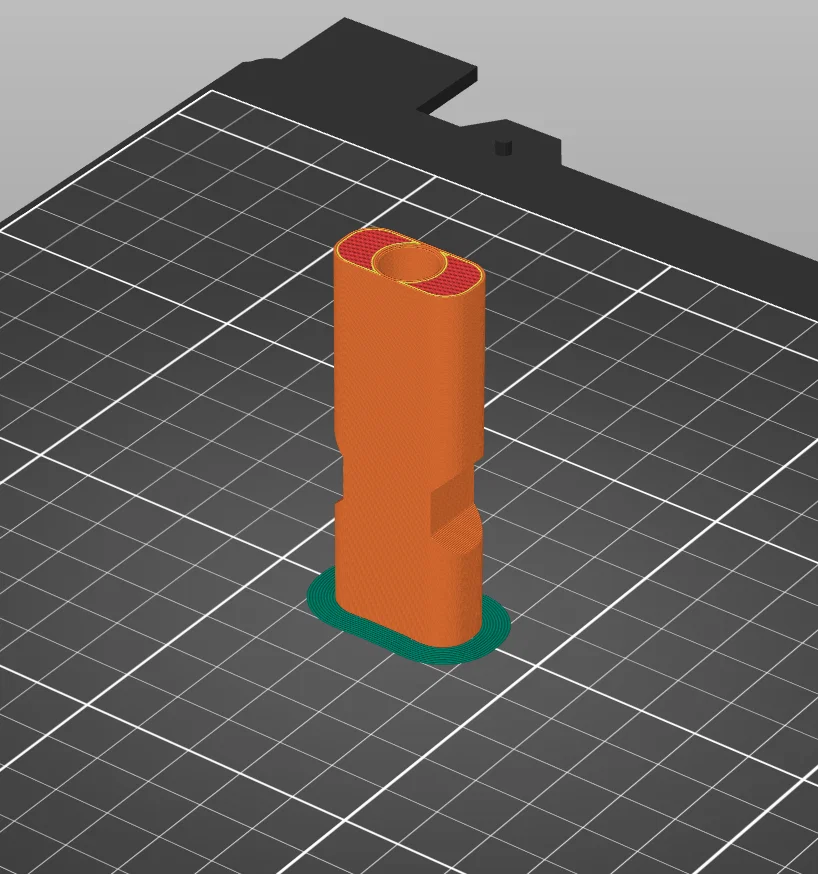

Đặt hai lỗ hướng về phía bàn in.
-
Chỉ nên dùng support dạng tree (để gỡ ra cho dễ).
-
In bằng nhựa PETG (tối thiểu là PETG) với thiết lập structural và có sử dụng brim.

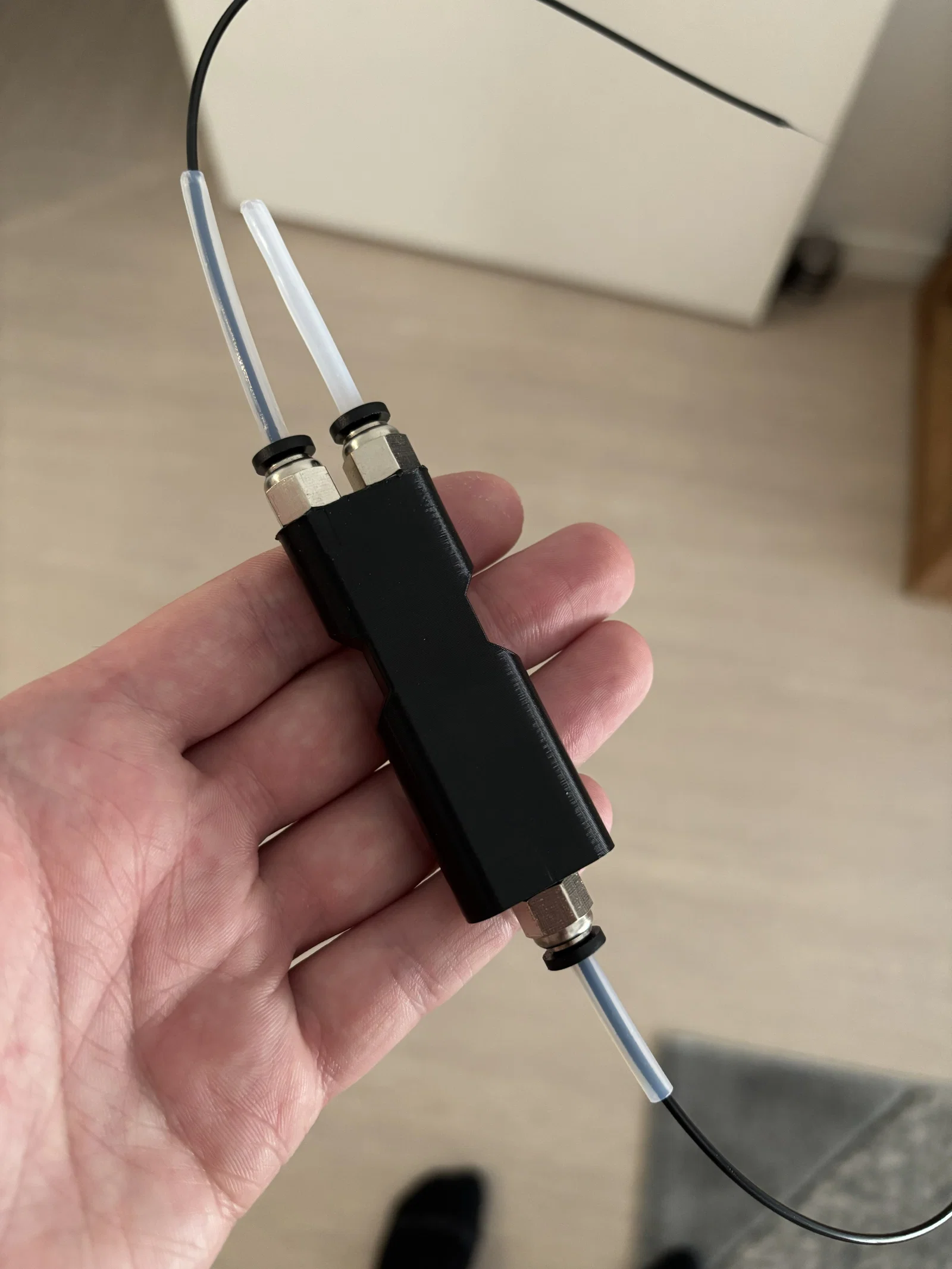

Khi lắp, hãy vặn 3 đầu PC4-M10 vào, nhớ là đừng siết quá chặt tay ở bước cuối để tránh làm nứt nhựa.
Sử dụng ống PTFE có đường kính trong 2.5mm (đường kính ngoài 4mm) và đẩy ống vào cho đến khi nghe tiếng "tách" là được.
