Kẹp nhanh (Quick Clamp) dùng cho bàn làm việc

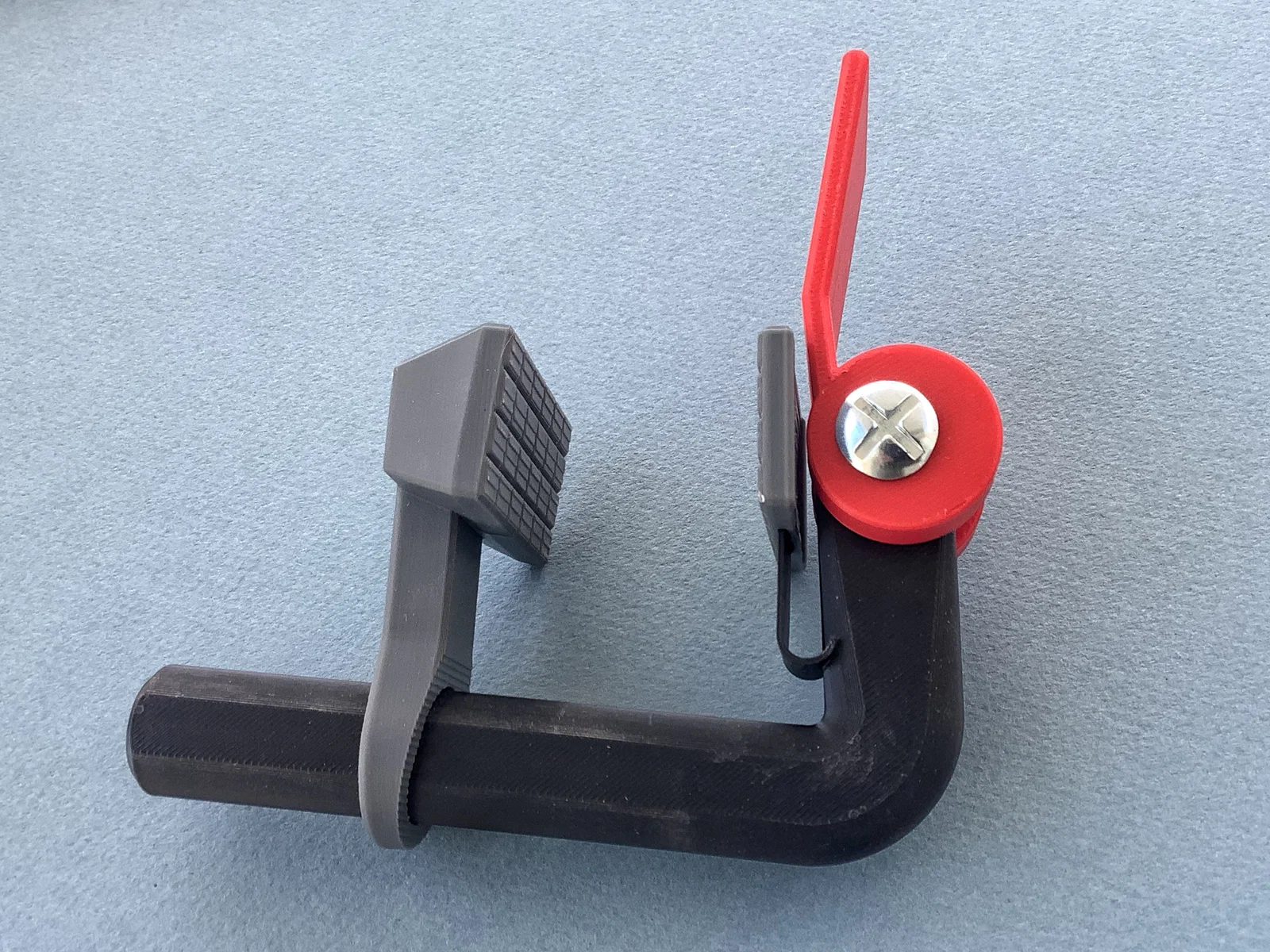

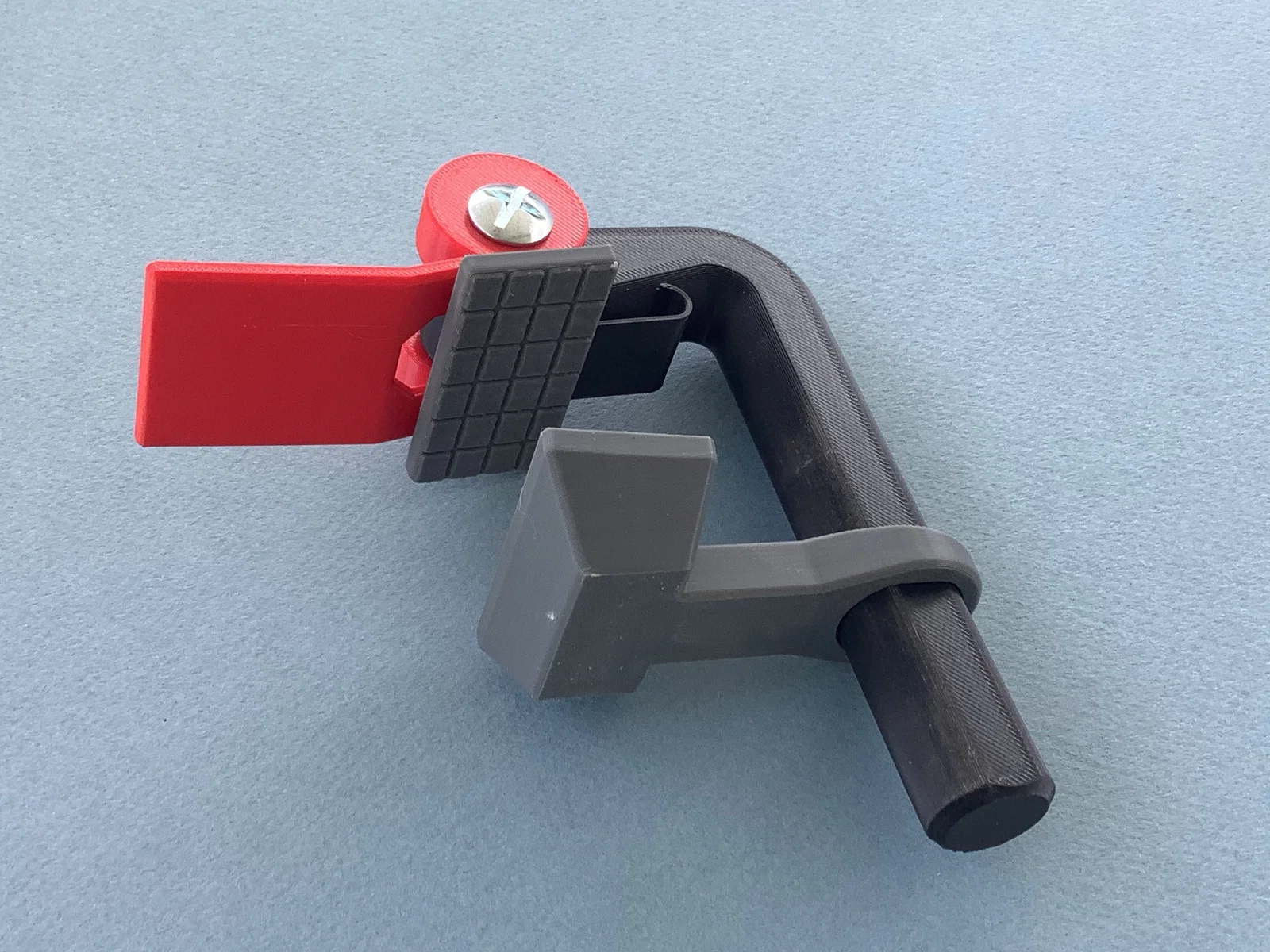

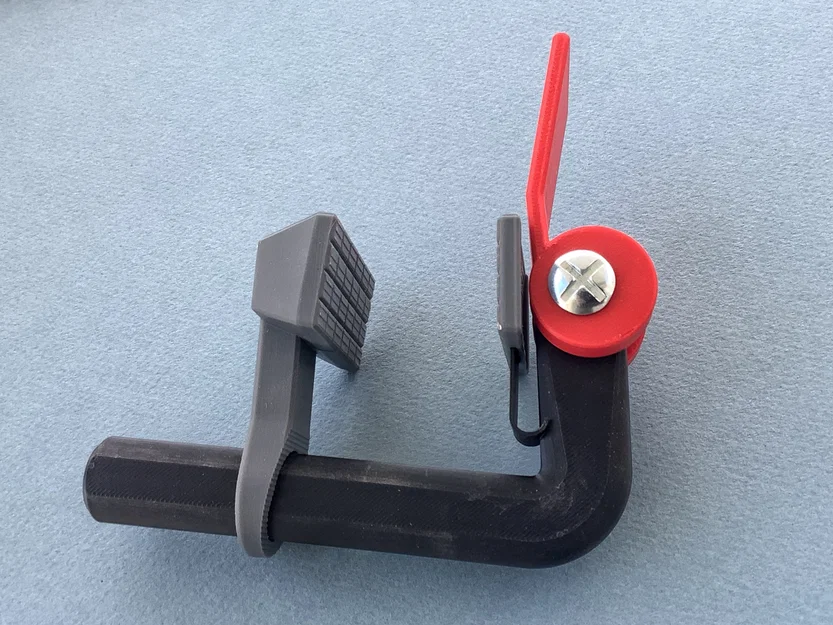

Đây là mẫu kẹp nhanh dùng cho bàn làm việc (bench dog) với lỗ đường kính 20mm. Tay cầm lệch tâm ép khá chặt xuống bàn thông qua ngàm trên, mặc dù không bằng loại kẹp kim loại kết hợp ốc vít nhưng nó nhẹ và thao tác nhanh hơn nhiều. Nó thực sự hiệu quả chứ không phải là món đồ chơi!

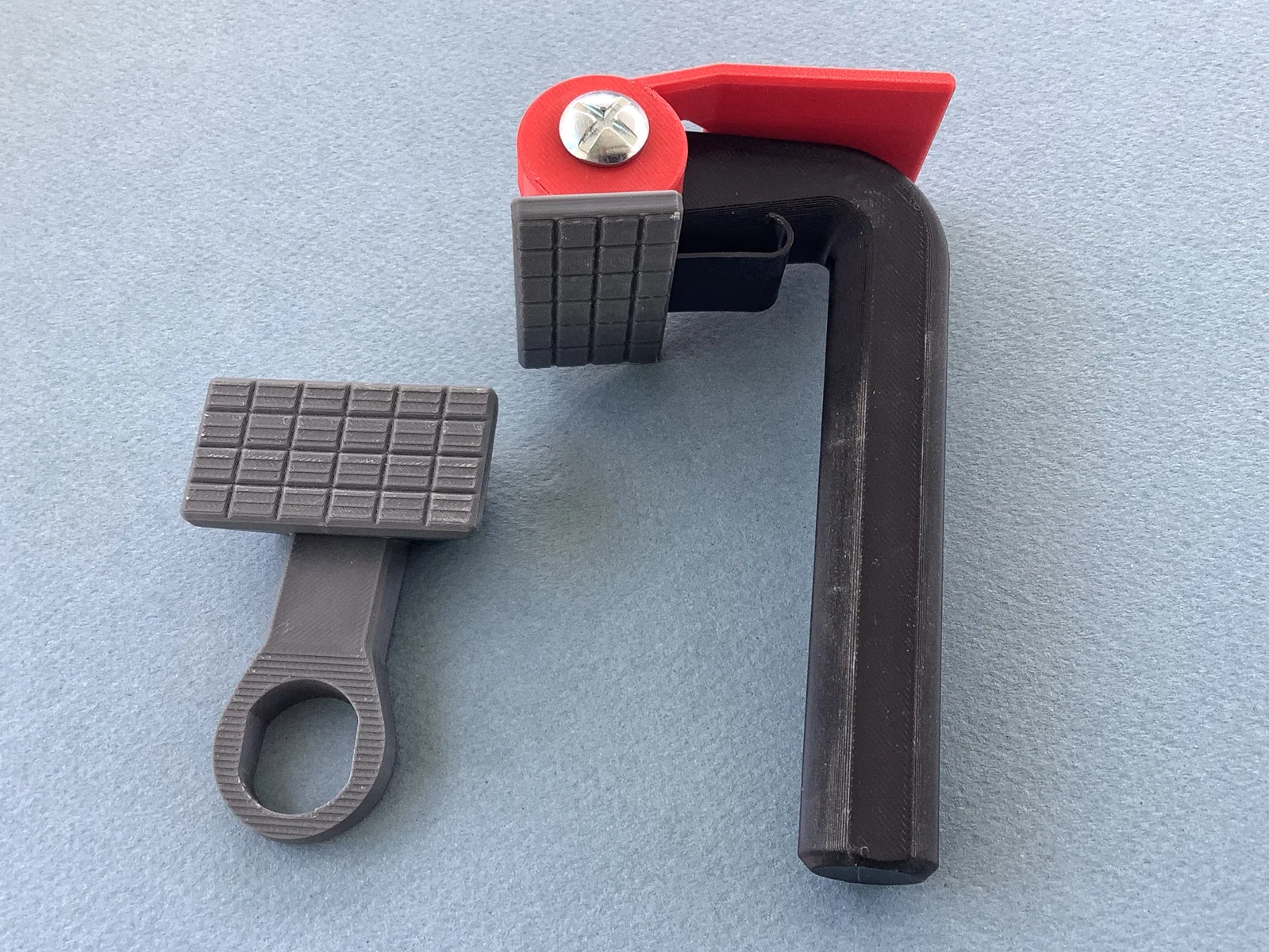

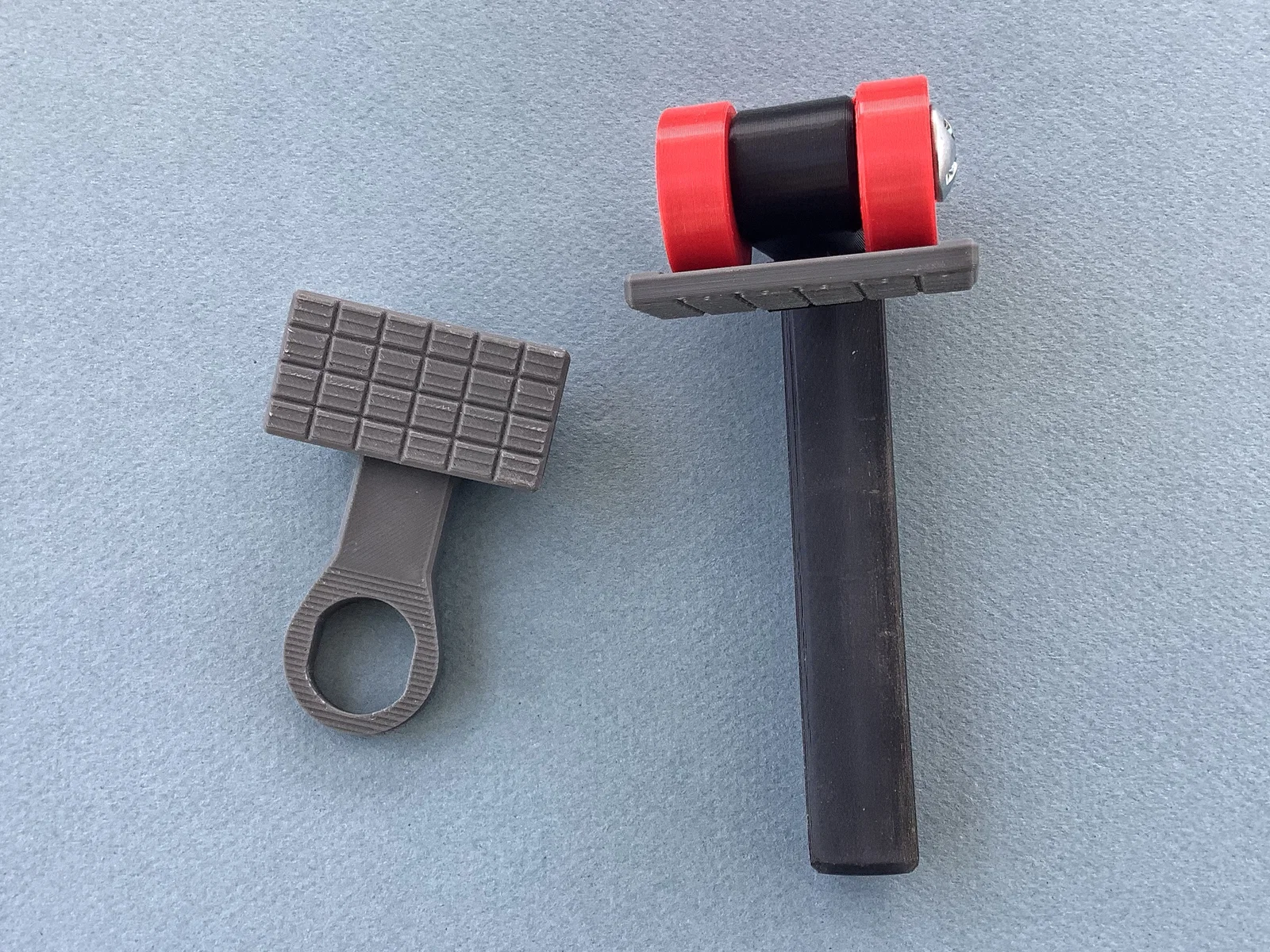

Tôi đã thêm ngàm dưới để bạn có thể sử dụng mà không cần đến bàn làm việc. Trong trường hợp này, lực kẹp sẽ thấp hơn so với khi dùng trên bàn, nhưng vẫn rất hữu ích khi cần dán các chi tiết lại với nhau.

Nên in bằng nhựa PETG, ở chế độ tăng cường độ cứng (6 lớp tường, 30% infill). PLA cũng có thể dùng được nhưng nhựa sẽ bị biến dạng dưới áp lực nên bạn hãy cân nhắc. Phần tay cầm chỉ cần support, hãy in theo đúng hướng được thiết lập sẵn để đảm bảo độ bền. Bạn có thể thử in ngàm trên bằng nhựa TPU 95A để tăng độ bám, dù tôi chưa thử qua.

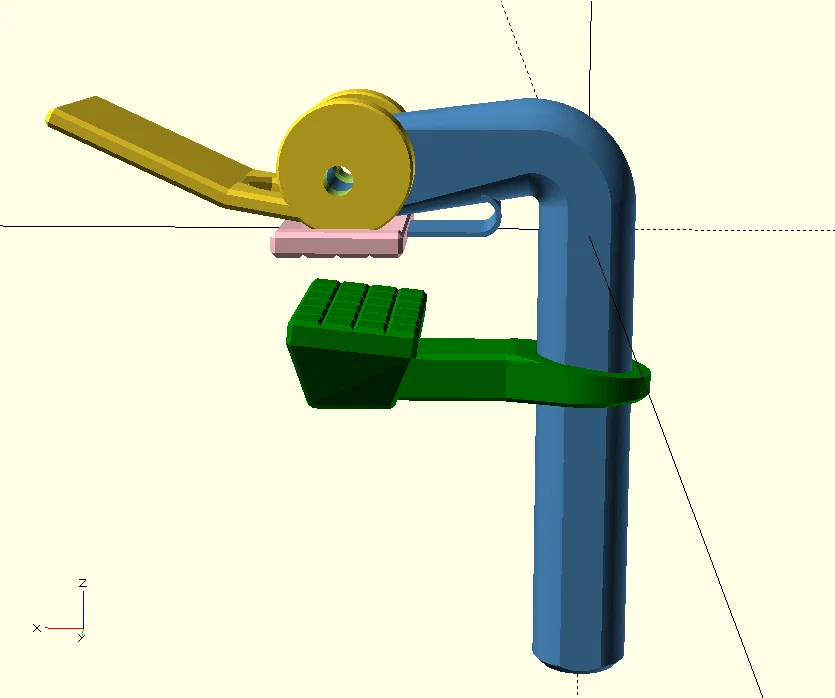

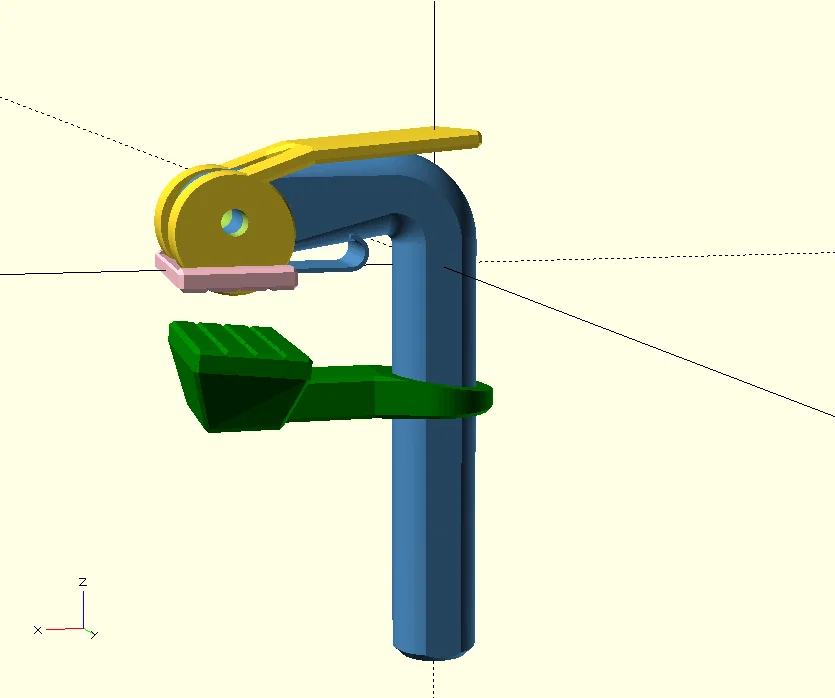

Cách lắp: Trượt phần lưỡi trên vào ngàm trên đúng vị trí như trong ảnh, mặt có vân hướng xuống dưới. Bạn có thể phải dùng chút lực để đưa nó vào khớp, sau đó ngàm trên sẽ được khóa chặt vào lưỡi.

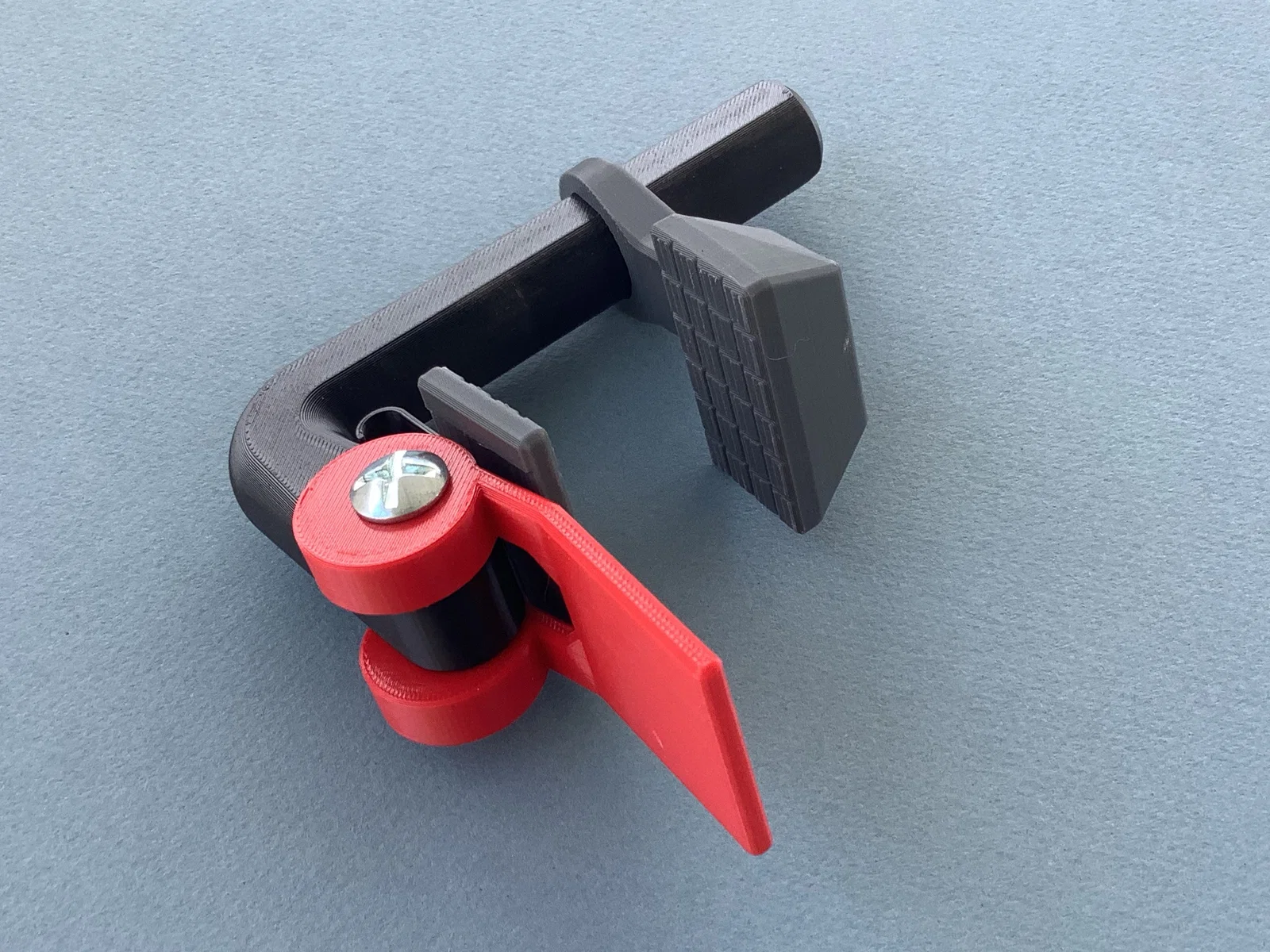

Vặn tay cầm màu đỏ vào phần thân chính bằng ốc vít M6 x 40mm. Dùng loại ốc nào cũng được nhưng ốc đầu bằng sẽ trông thẩm mỹ hơn. Hãy đảm bảo tay cầm được lắp đúng chiều (vì nó có thiết kế bất đối xứng).

Chúc các bạn in ấn vui vẻ!
