Giá đỡ cảm biến MPU-9250/6500 cho máy in Ender-5 S1

ĐIỀU NÀY ĐÃ BỊ THAY THẾ BỞI THIẾT KẾ CẢI TIẾN TỪ ĐẦU ĐẾN CUỐI CỦA TÔI

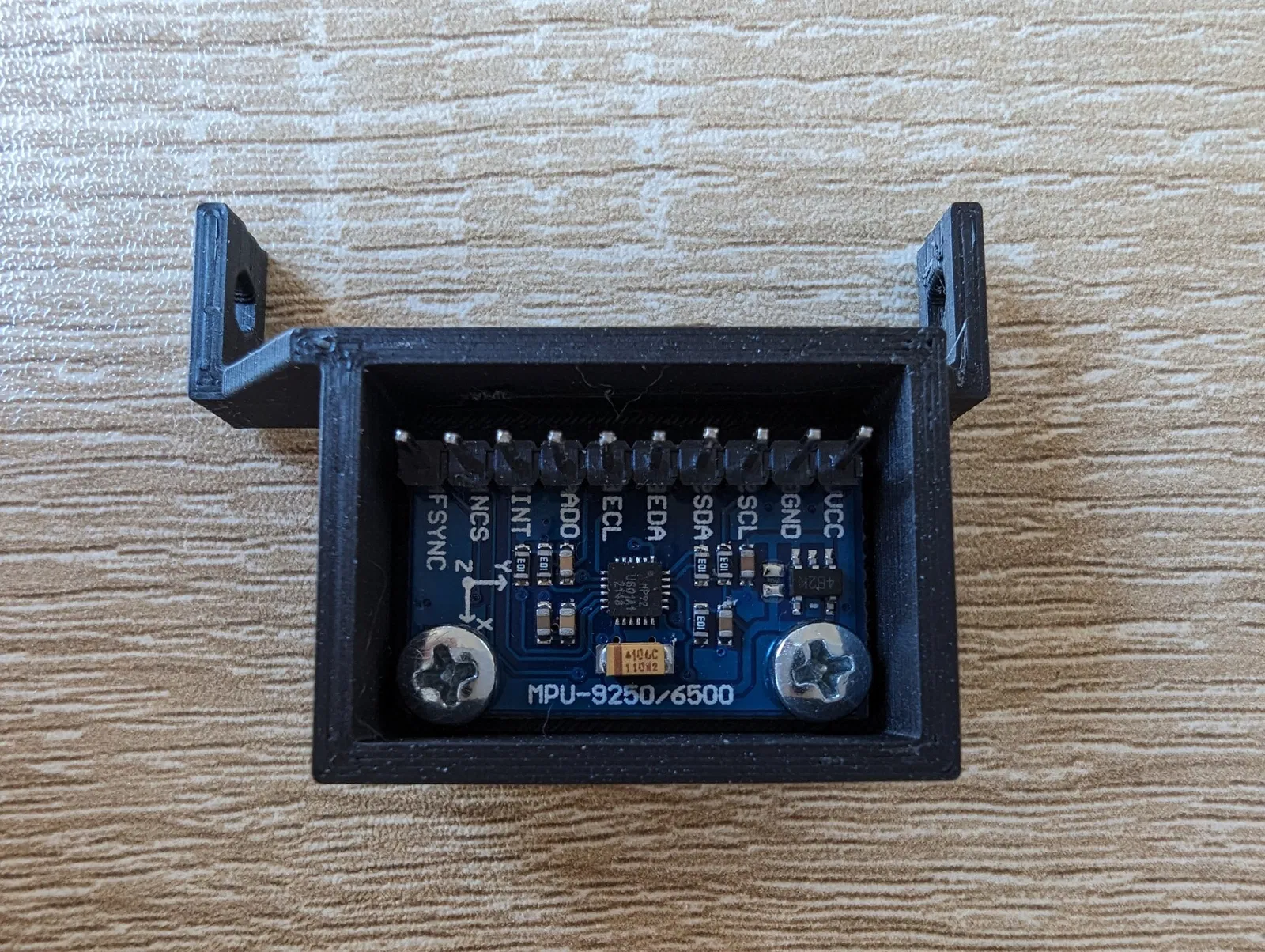

Một giá đỡ an toàn cho cảm biến MPU của bạn trên đầu in Ender-5 S1.

Khớp an toàn: Ưu tiên được đặt vào việc đảm bảo rằng giá đỡ là an toàn; giá đỡ chính thức của Creality cho cảm biến Sonic Pad của họ có 1.5 trục tiếp xúc tốt nhất, không có tiếp xúc trên trục Y và một phần nhô ra lớn trên trục Z, trong khi giá đỡ này có 3 trục tiếp xúc đáng kể và sẽ giữ nguyên vị trí trong quá trình hiệu chỉnh.

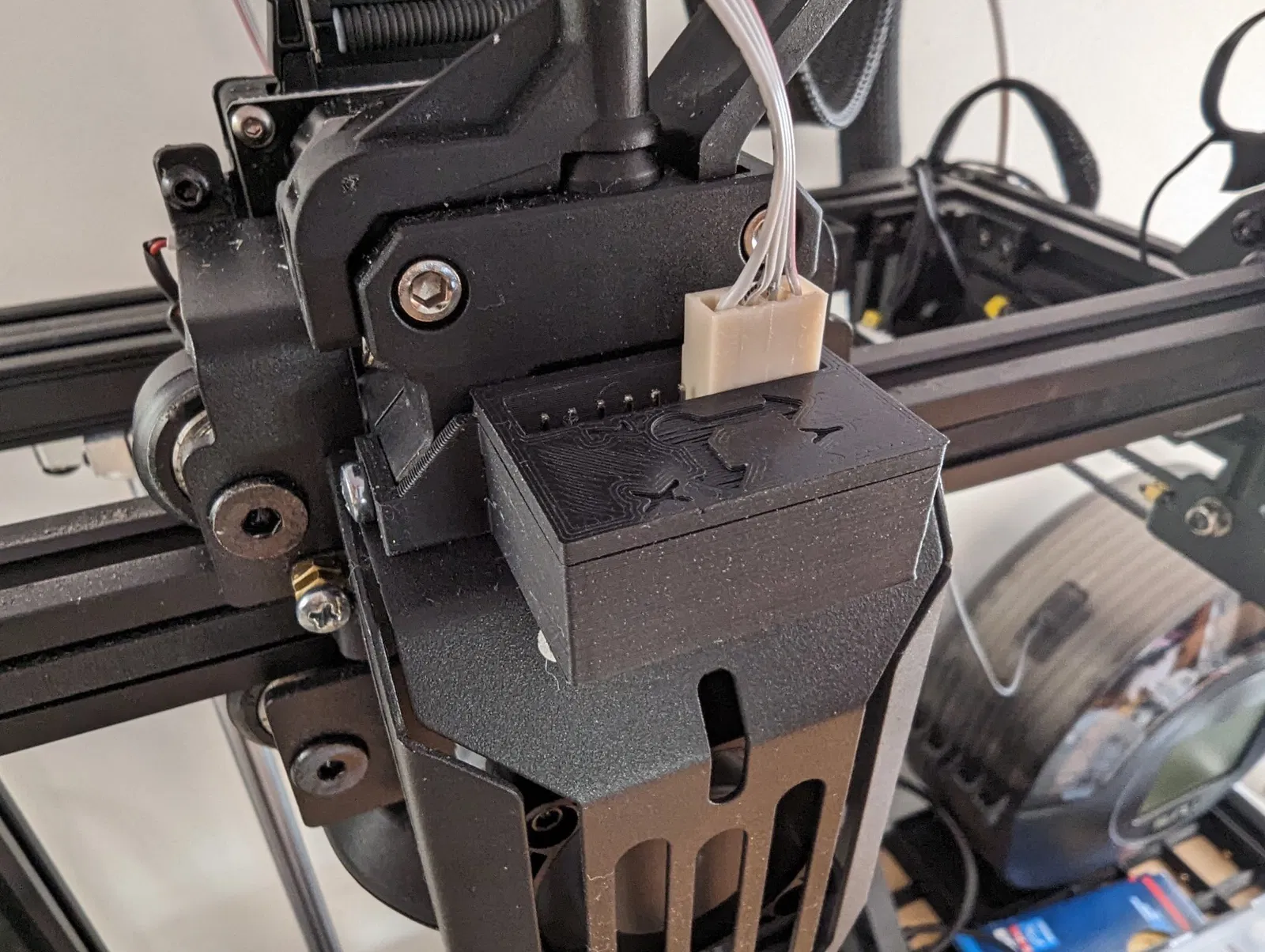

Vị trí: Vị trí của giá đỡ này được đặt ở giữa đầu in và chỉ vượt quá hộp giới hạn của đầu in 1-2mm ở phía trước (trên khung máy in). Giá đỡ của Creality nhô ra ở phía bước của đầu in và đối với một cảm biến lớn hơn như MPU sẽ rất gần với việc va chạm với động cơ ở điểm dừng của nó. Thêm vào đó, các lỗ vít mà tôi đã chọn đều có ren dài, trong khi một trong những lỗ mà giá đỡ của Creality sử dụng rất ngắn, làm cho việc tìm một chiếc vít phù hợp tại cửa hàng phần cứng địa phương của bạn trở nên khó khăn hơn.

Tính vĩnh cửu: Đây được thiết kế để được gắn cố định và kết nối, vì vậy việc hiệu chỉnh lại có thể đơn giản như kích hoạt nó trong menu Klipper. Do đó, nó phải tối giản và đẹp mắt (càng nhiều càng tốt trong khi vẫn là “một cái hộp”) và điều này đã ảnh hưởng đến thiết kế của các bộ phận giá đỡ theo đường nét của đầu máy in.

In và lắp ráp

Tệp in của tôi có sẵn trong danh sách Thingiverse, nhưng F3D không cho phép chúng vì chúng có các macro Klipper mà nó coi là không tiêu chuẩn.

Tôi khuyên bạn nên in bằng PET để có độ cứng tối đa, mặc dù PLA cũng sẽ ổn. Sự vừa vặn được thiết kế rất chặt chẽ, vì vậy tôi đề xuất hiệu chỉnh Pressure Advance cho filament của bạn trước. Nếu bạn sử dụng các tệp in mà tôi đã cung cấp, chúng đã được hiệu chỉnh cho PETG thương hiệu chung có thể hoạt động cho bạn, hoặc bạn có thể cần thay thế các giá trị SET_PRESSURE_ADVANCE bằng của riêng bạn.

Nếu bạn đang sử dụng eSlicer, hãy bật Phát hiện các đường viền cầu trong cài đặt in của bạn để ngăn nó in ở giữa không gian khi chuyển từ đai ốc hex sang ren; các slicer khác cũng nên có cài đặt tương tự. Nếu bạn đã bật Cầu dày, hãy tắt nó để có một hình nổi đẹp hơn trên nắp.

Không cần hỗ trợ.

Các bộ phận không in được:

• 4x vít M3; 4mm là tốt nhất nhưng dài hơn cũng được (tôi đã thử đến 6mm) miễn là bạn không ngại chúng nhô ra dưới đáy hộp một chút

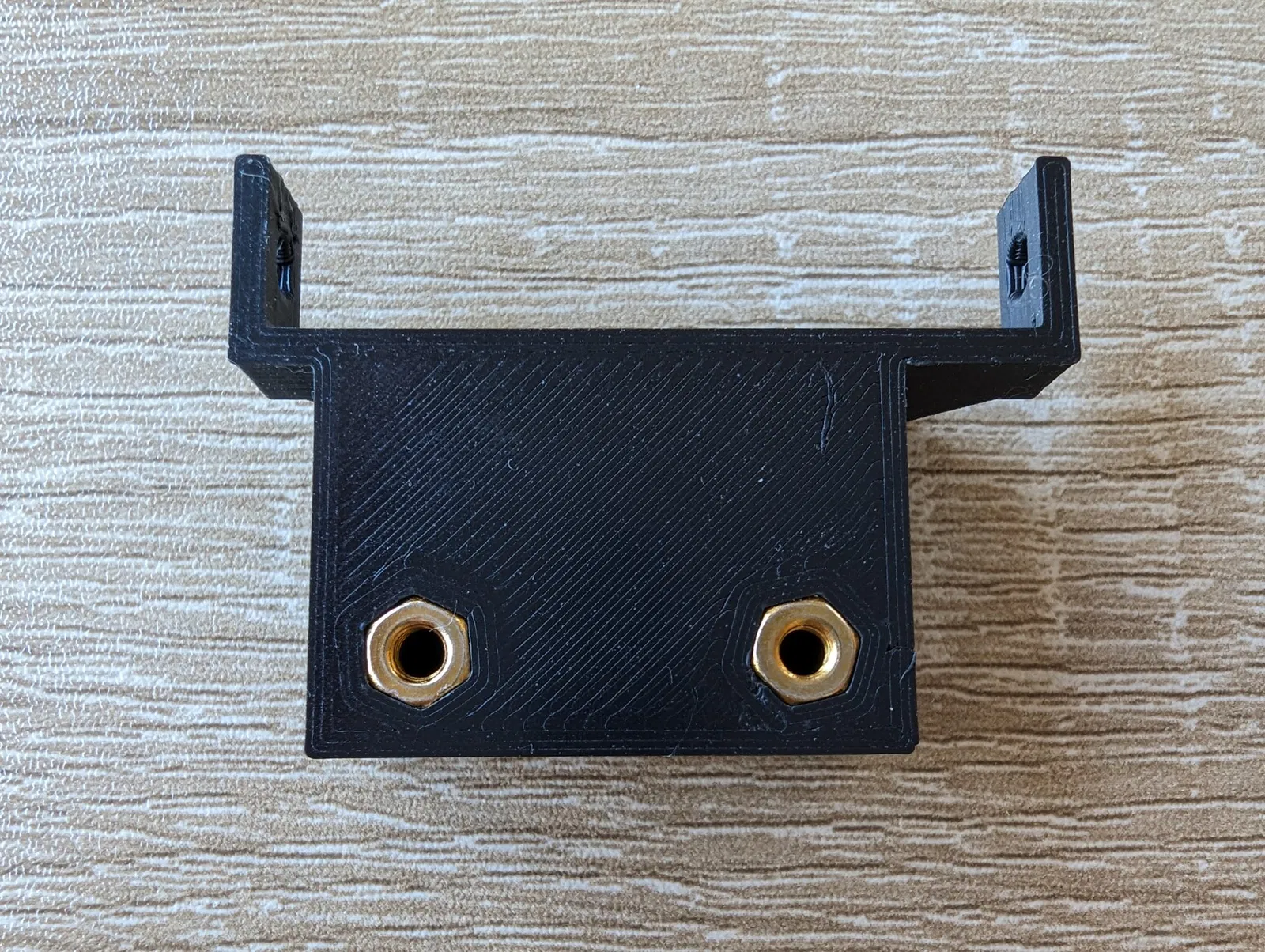

• 2x đai ốc M3

Cấu hình

Có lẽ không cần thiết vì Klipper thực sự không quan tâm đến hướng rung, nhưng vì cảm biến đã được quay 90° tôi đã thêm một axes_map vào printer.cfg cấu hình để chống lại điều này:

[mpu9250]
i2c_mcu: rpi
i2c_bus: i2c.1
axes_map: y, -x, z # 90° rotation
