Nút bịt đầu đực ống tưới vườn, chuẩn 3/4 inch-11.5 NH (Mỹ), phiên bản thường và ngắn

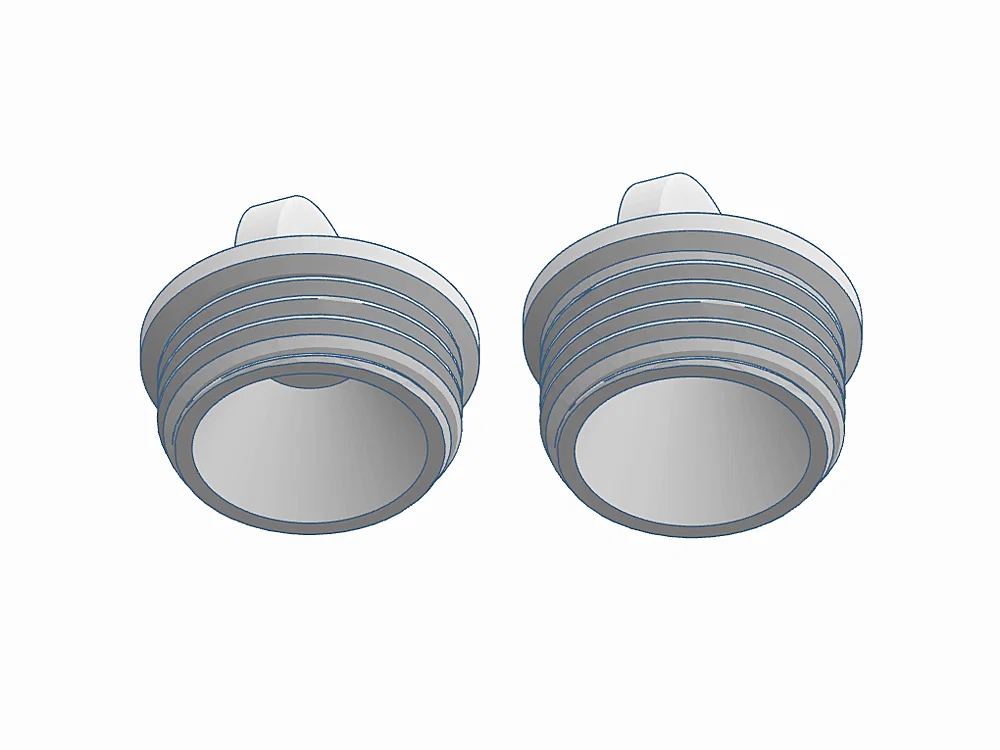

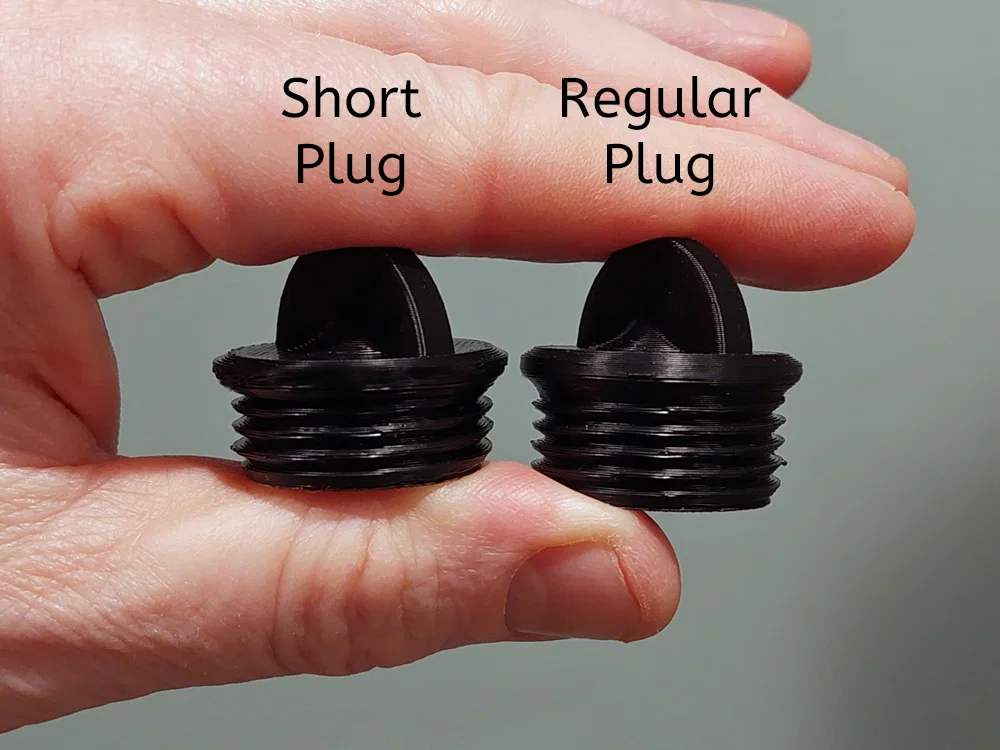

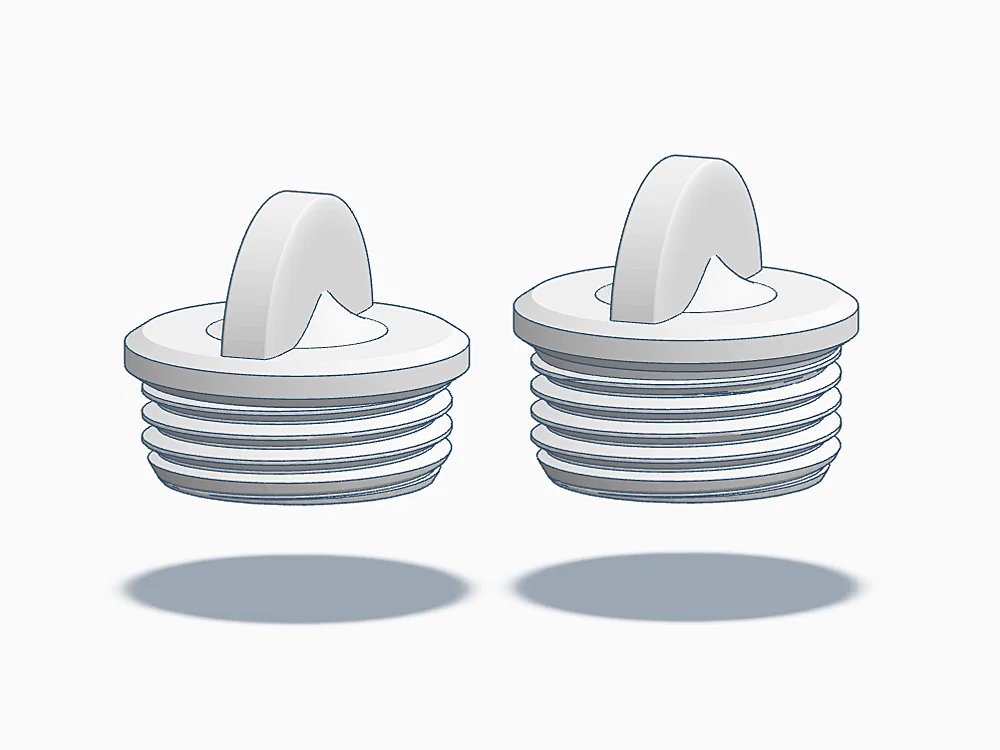

Đây là mẫu nút vặn đơn giản dùng cho đầu cái của ống tưới vườn theo chuẩn ren 0.75"-11.5 NH của Mỹ. Đây là kích thước ren rất phổ biến, phù hợp với hầu hết các loại ống hiện nay. Mục đích chính là để bịt kín đầu ống hoặc các thiết bị có cùng kích thước khớp nối. Phiên bản tiêu chuẩn có khoảng 6 vòng ren, còn phiên bản ngắn có khoảng 4 vòng ren.

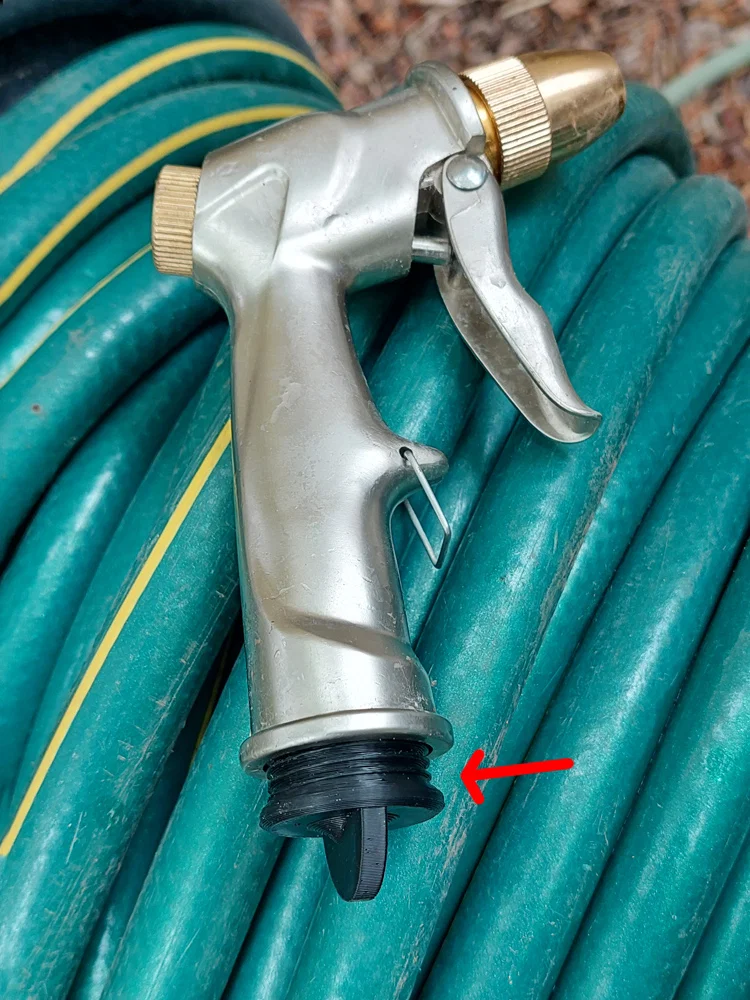

• LƯU Ý: Vì đây là mô hình in 3D nên độ bền và độ chính xác sẽ không thể bằng các sản phẩm đúc công nghiệp. Sản phẩm không đảm bảo kín nước tuyệt đối hoặc chịu được áp lực cao từ vòi nước. Thông thường, một đầu ống tưới sẽ có đầu đực và đầu cái, trong đó đầu cái gắn vào vòi nước và đầu đực gắn vào phụ kiện (vòi phun, vòi tưới...). Mẫu này chủ yếu dùng để bịt đầu phụ kiện, bảo vệ ren và ngăn bụi bẩn, đất cát (hay nhện) chui vào. Xem ảnh để rõ hơn.

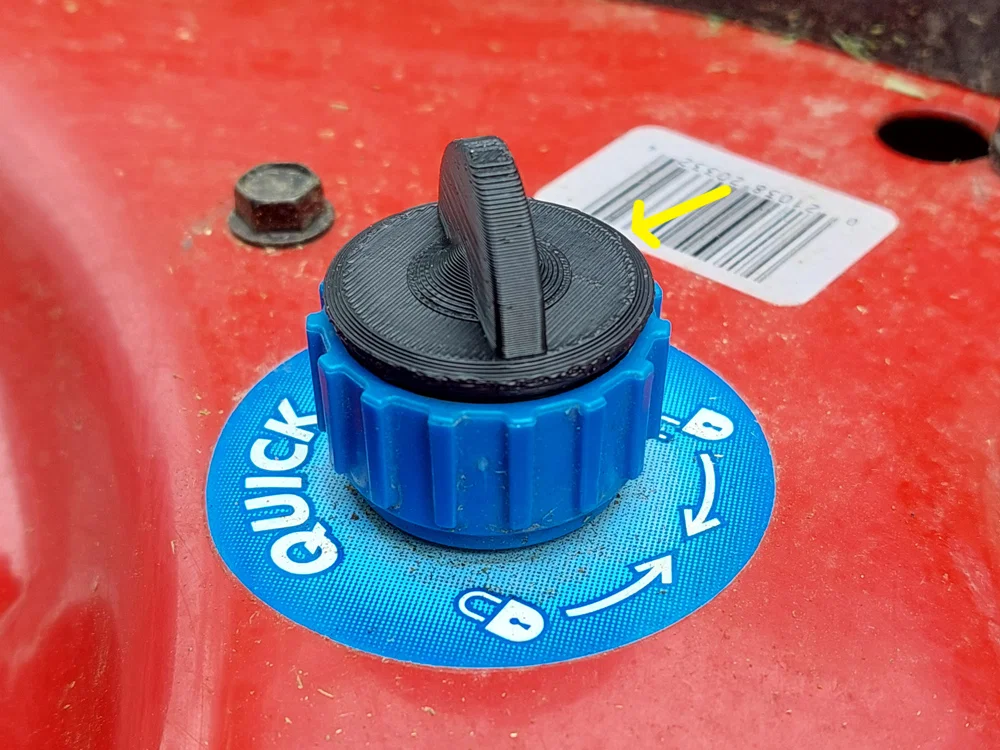

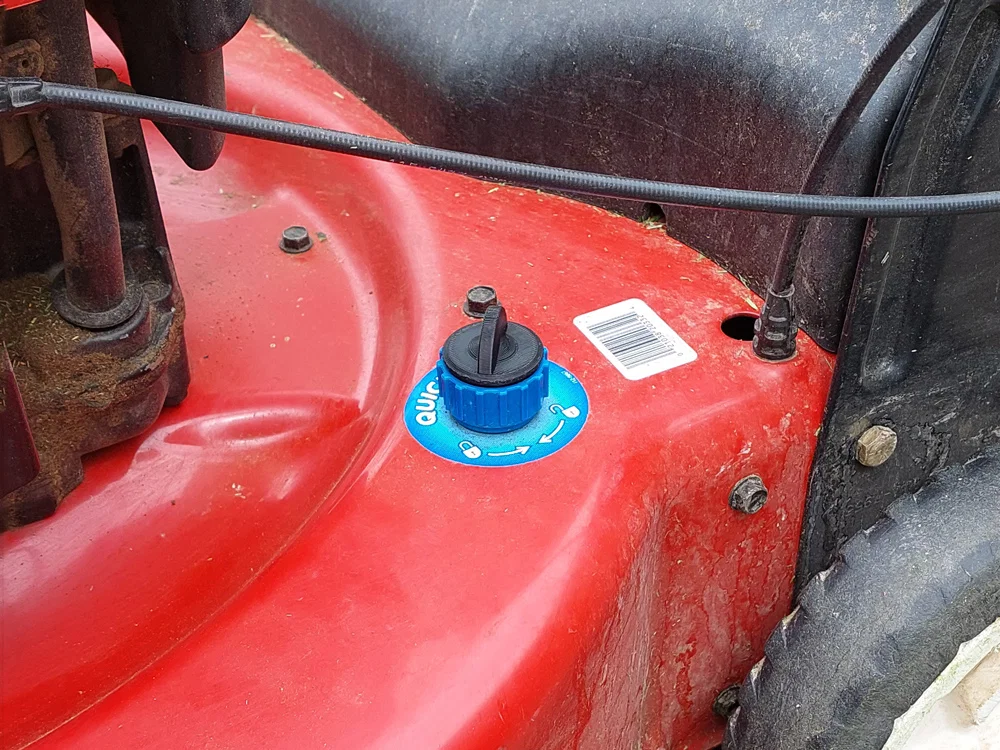

Tôi tạo ra mô hình này để bịt đầu vào của vòi nước trên máy cắt cỏ (Toro 22" Recycler). Khi máy đang chạy, người ta có thể gắn ống nước vào để rửa gầm máy. Tuy nhiên, khi không gắn ống, phần khớp nối và gioăng cao su trên máy rất dễ bị bẩn. Nút bịt này là cách đơn giản để giữ cho khớp nối sạch sẽ giữa các lần vệ sinh. Tôi thiết kế phiên bản ngắn hơn vì khớp nối trên máy cắt cỏ nông hơn so với các đầu ống thông thường.

Tôi in bằng nhựa PLA cơ bản, màu đen, infill 100%, vòi phun 0.4mm, chiều cao lớp in 0.2mm, 5 lớp thành (perimeters) cho các trục X, Y và Z.

Cảm ơn darkfrei trên Thingiverse đã giúp tôi tiết kiệm thời gian khi thiết kế các vòng ren. :)
