Bộ cữ bo góc dành cho máy phay

Bộ cữ bo góc Interchangeable (R5 - R40)

Hệ thống dẫn hướng mô-đun này được thiết kế dành cho các bác thợ mộc và anh em đam mê DIY, những người luôn đòi hỏi sự hoàn hảo đến từng chi tiết. Bộ cữ giúp anh em tạo ra các đường bo góc mịn màng, không bị bavia trên tấm gỗ nhờ khả năng dẫn hướng mũi phay cực kỳ ổn định.

Điểm nổi bật của dự án

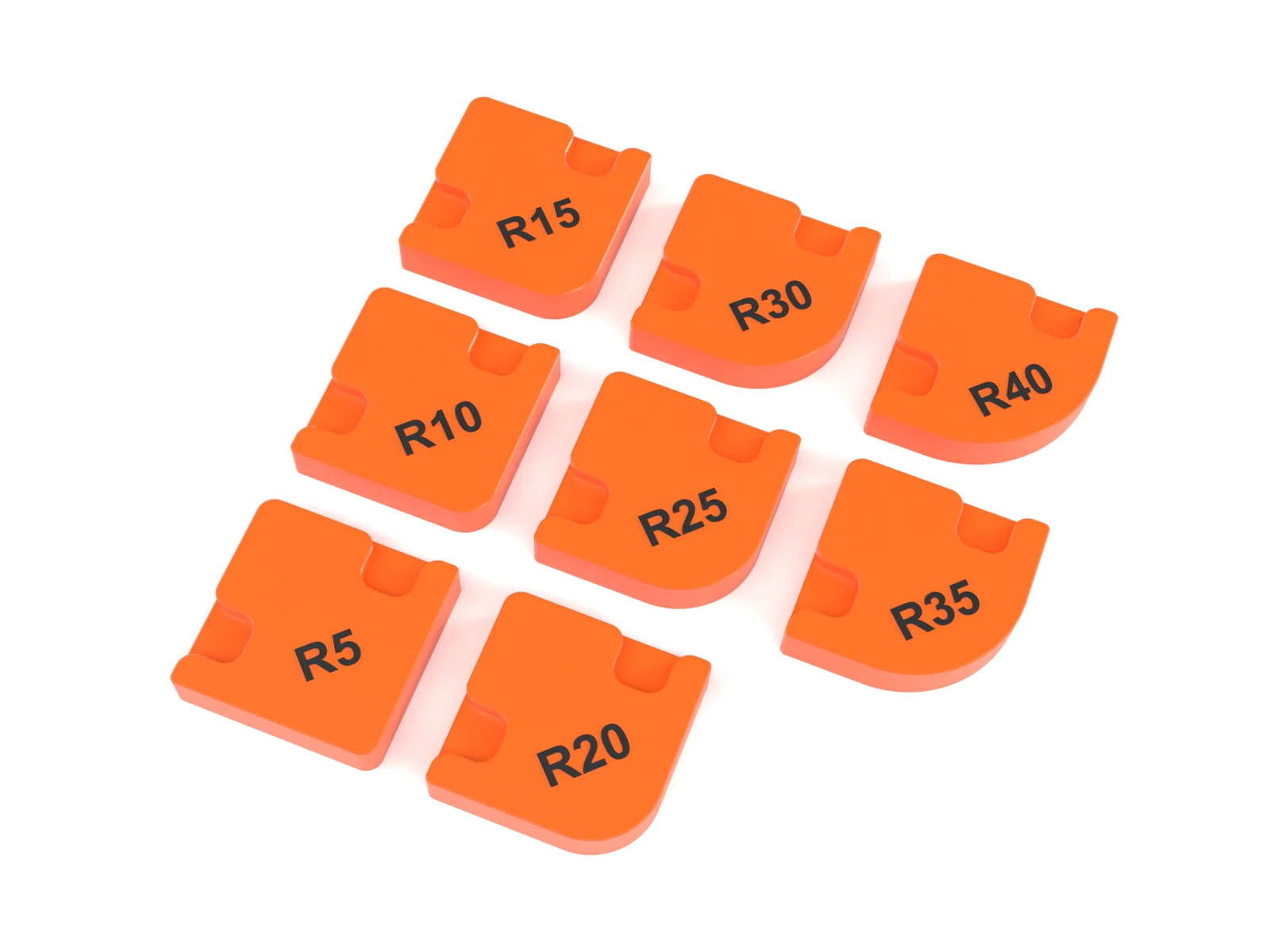

• Tính đa năng: Bộ kit bao gồm 8 bán kính khác nhau, từ R5 đến R40 với bước nhảy 5 mm (R5, R10, R15, R20, R25, R30, R35, R40), đáp ứng hầu hết các nhu cầu thiết kế đồ nội thất.

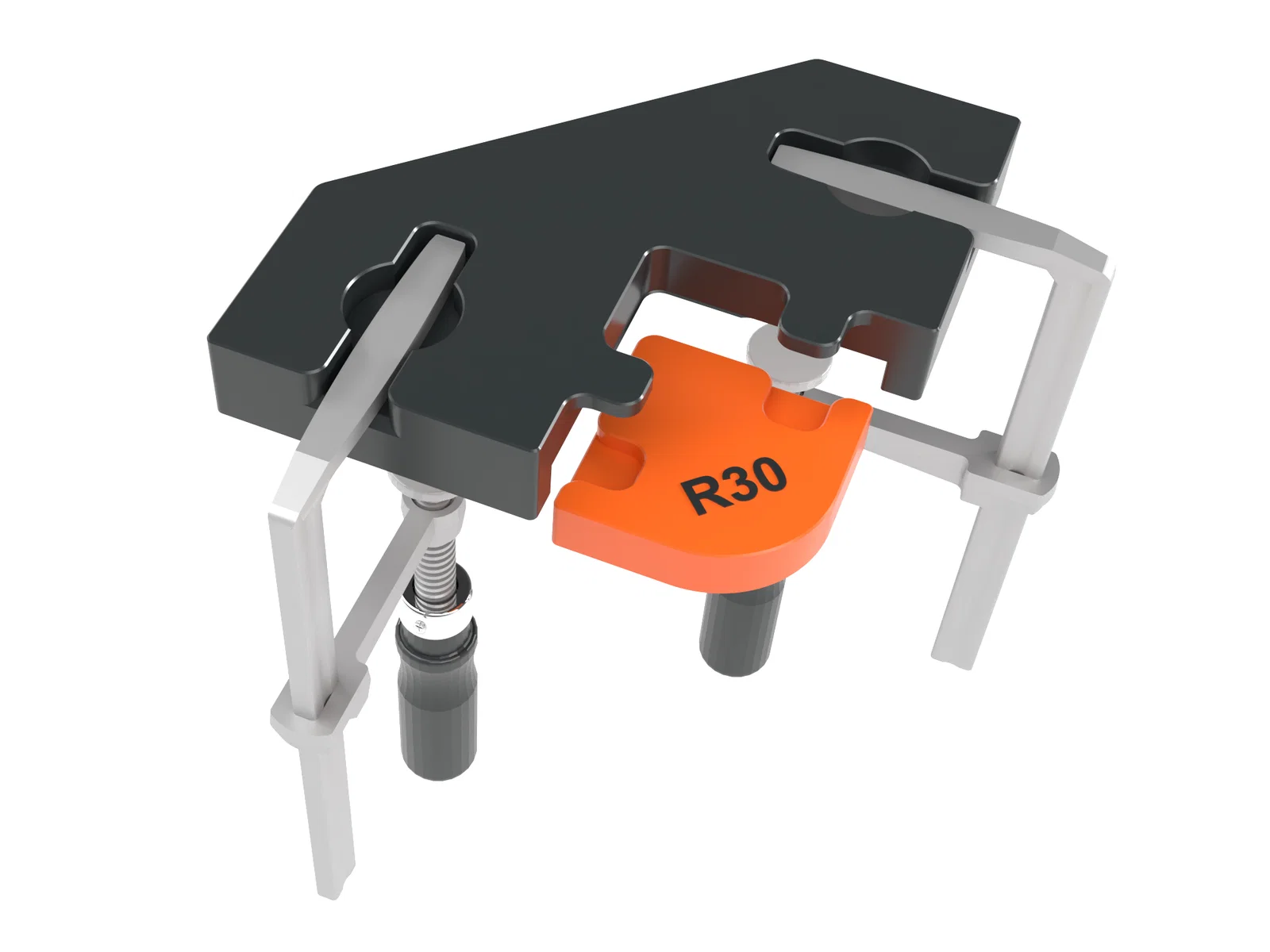

• Khóa kẹp hai chiều chắc chắn: Đế đen có các khe dẫn hướng cho phép anh em siết kẹp ở cả hai hướng (ngang hoặc dọc). Hệ thống khóa linh hoạt này giúp triệt tiêu hoàn toàn độ rung, ngăn jig bị trượt và đảm bảo đường phay luôn sạch đẹp, an toàn.

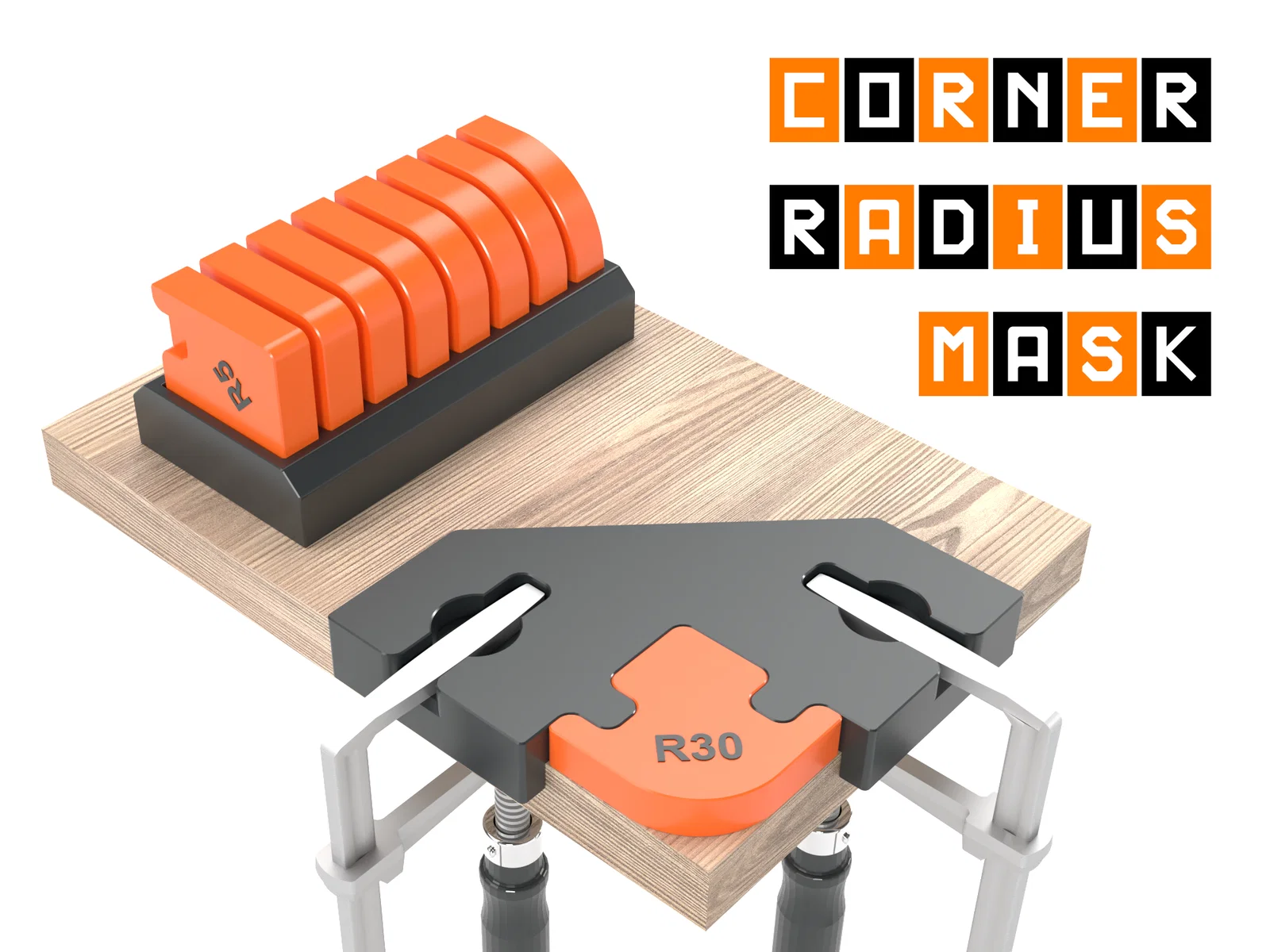

• Khớp nối dạng Puzzle nhanh chóng: Như hình minh họa trong file "0.jpg", khớp nối hình học đặc biệt giữa khuôn xanh và thân chính giúp thay đổi bán kính nhanh như chớp mà vẫn đảm bảo mối ghép cứng cáp, không bị rơ lắc.

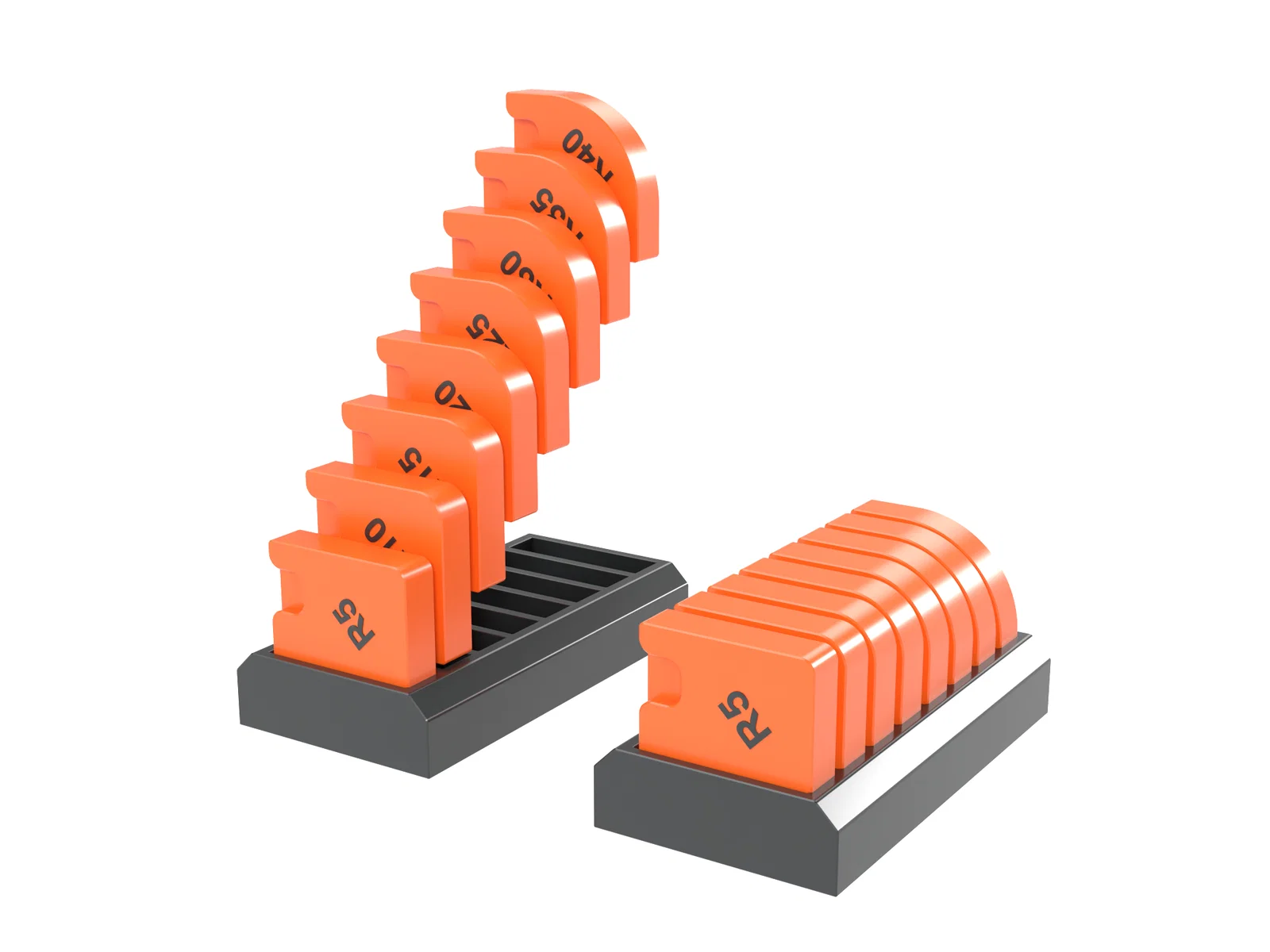

• Gọn gàng nơi làm việc: Không còn nỗi lo thất lạc khuôn trên bàn làm việc. Dự án đi kèm với một giá đỡ chuyên dụng để anh em sắp xếp toàn bộ bộ kit gọn gàng, dễ nhìn và luôn sẵn sàng để sử dụng.

Thông số in 3D khuyến nghị

Để đảm bảo jig chịu được lực kẹp và áp lực từ máy phay, anh em nên cài đặt cấu hình như sau:

Chất liệu khuyên dùng: PETG. So với PLA, PETG có khả năng chống va đập tốt hơn và độ bền cơ học cần thiết cho các công cụ chức năng trong xưởng.

• Chiều cao lớp in (Layer Height): 0.20 mm hoặc 0.28 mm (tối ưu thời gian in cho các chi tiết lớn như đế và giá đỡ).

• Số lượng tường (Wall Loops): Ít nhất 3 - 4 lớp để gia cố đường ray dẫn hướng và các khe kẹp.

• Infill: 20% - 25% với các kiểu cấu trúc bền vững (như Gyroid hoặc Grid).

• Supports: Không cần thiết; các chi tiết đã được tối ưu để in trực tiếp trên bàn in.
