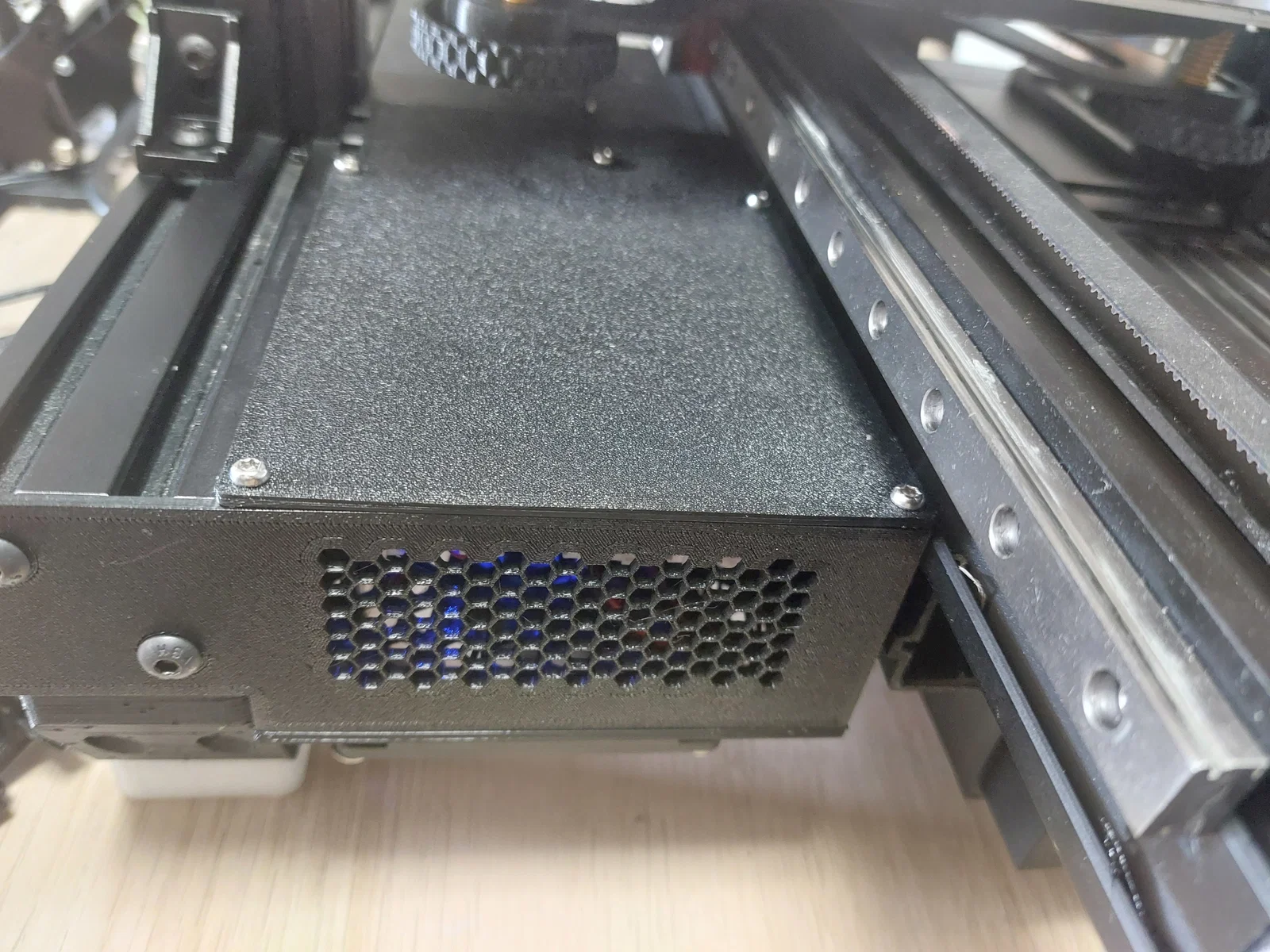

Khay chứa linh kiện Ender 3 V2 cho Mellow Fly D5, TMC5160 pro, Buck converter và quạt 80mm

Cần sử dụng 22 cái heat insert M3 kiểu Voron. Mô-đun MOSFET được dùng để chuyển đổi mức tín hiệu PWM của bo mạch chủ (ví dụ để điều khiển quạt 12V trên máy in 24V). Mình đã thiết kế sẵn chỗ để đi dây cho Z endstop, nhưng chưa test thử vì máy in của mình đã dùng đầu dò (probe).

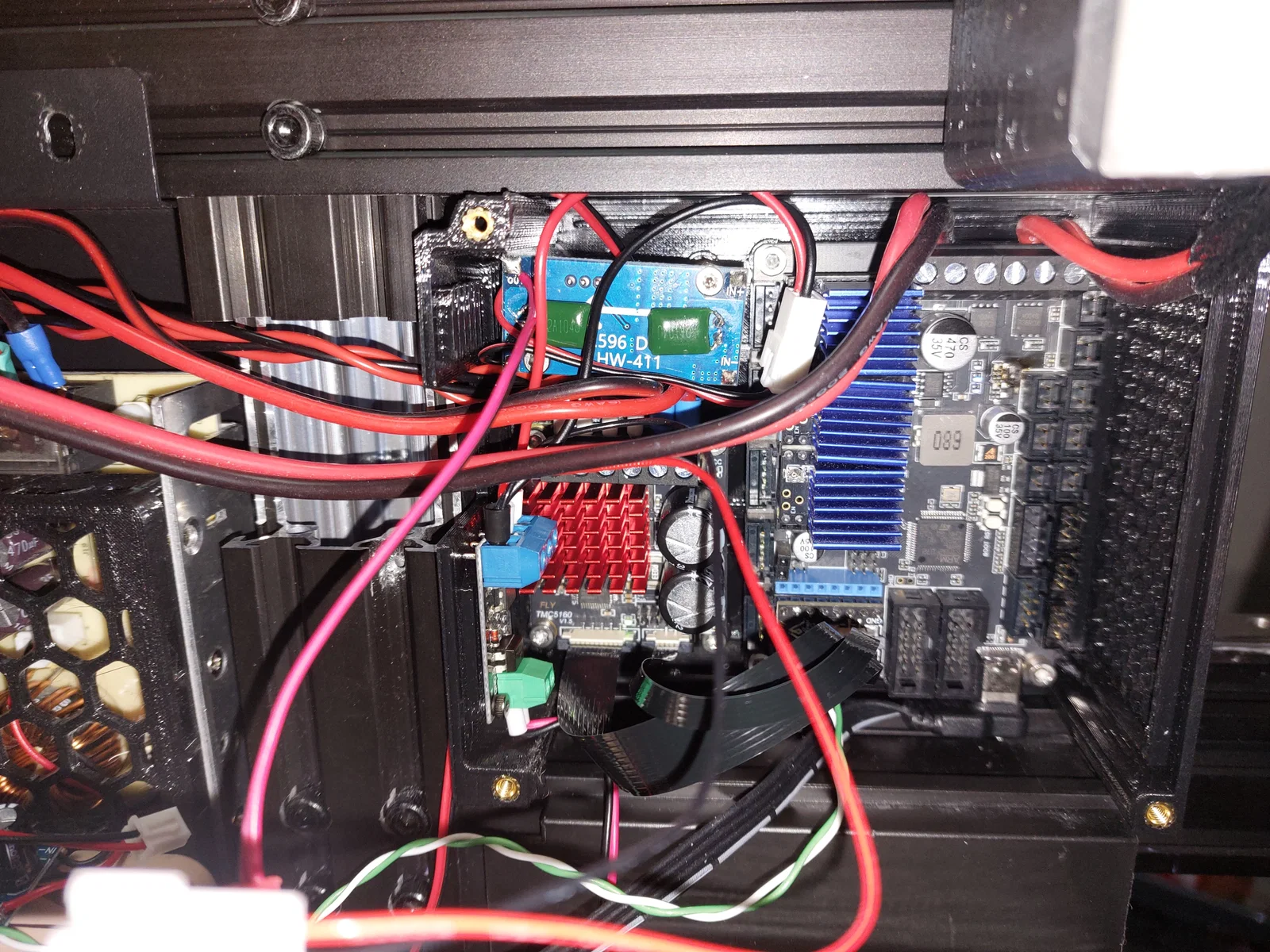

Khoang chứa đồ điện khá chật do chứa nhiều linh kiện bên trong, nên mình khuyên bạn chỉ nên lắp cái giá đỡ phía sau sau cùng, cùng với mô-đun MOSFET đã được gắn sẵn. Mô-đun buck converter được gắn ngược và dùng vít dài để tránh cấn vào các cực của TMC5160 pro.

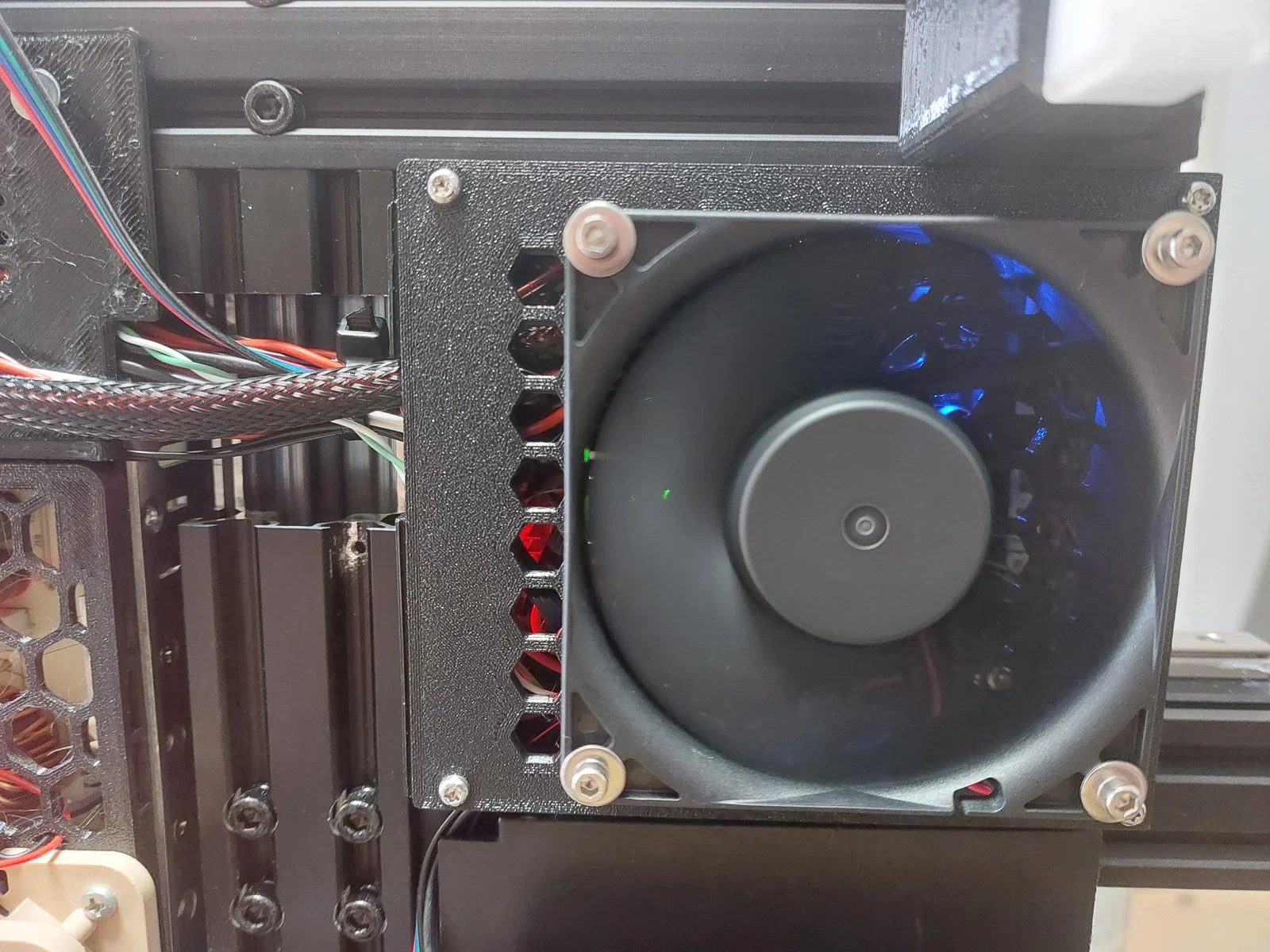

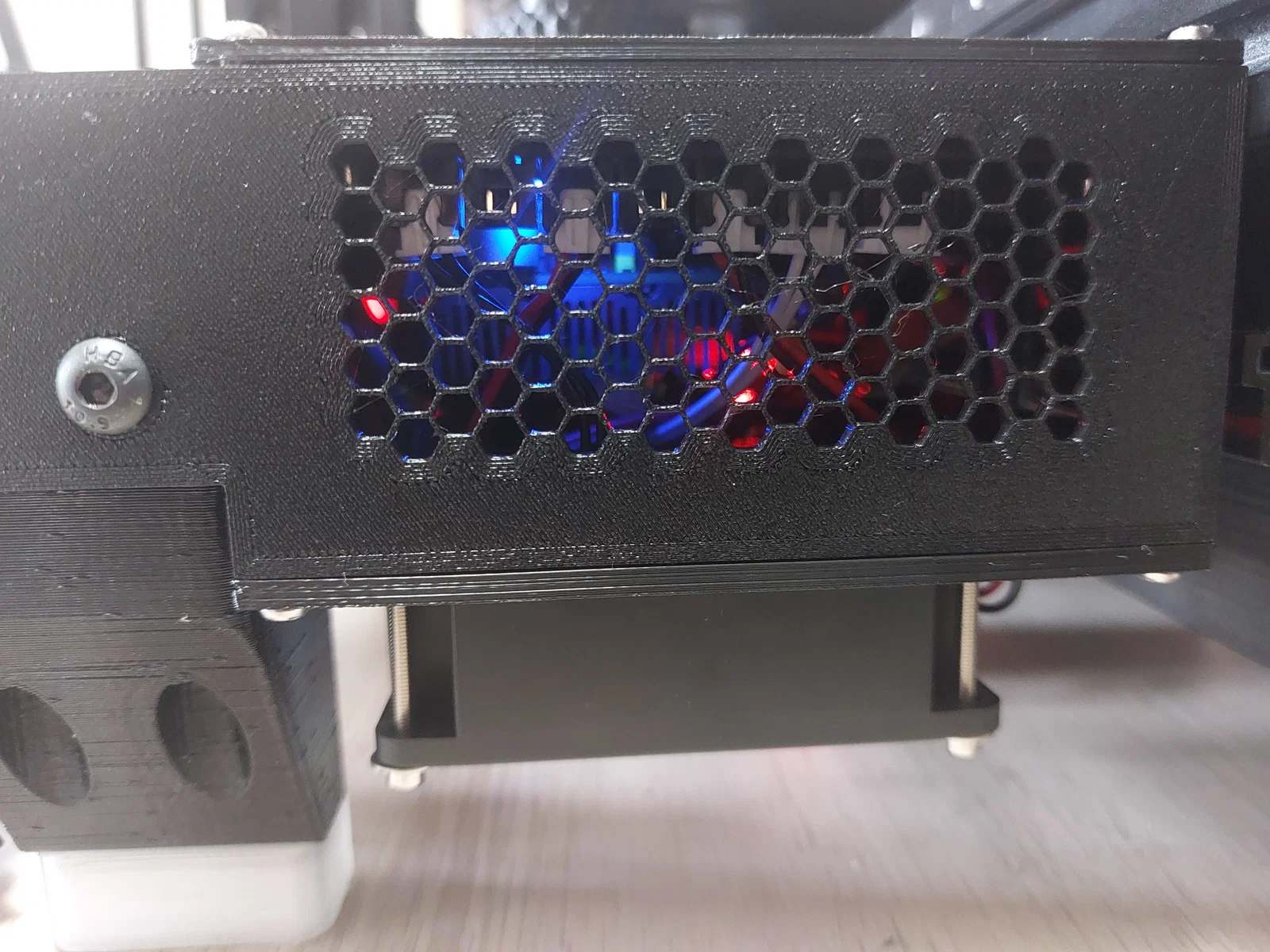

Bạn sẽ cần in thêm chân đế dài hơn cho máy in vì quạt 80mm và bản thân cái khoang chứa này cũng cao hơn khoang zin để dễ đi dây hơn. Bạn cần chuẩn bị thêm một sợi cáp USB-C đầu cong 90° vì cổng cắm nằm bên trong, không phải bên ngoài và khoảng trống còn lại rất ít.
