Quạt thổi khô ron cao su cửa máy giặt cửa trước Electrolux
Máy giặt Electrolux thường bị một vấn đề nan giải là nấm mốc ở ron cửa. Mình đã thiết kế bộ quạt thổi này để giúp làm khô ron cao su sau khi giặt, sử dụng quạt 80mm. File in PETG và Fusion 360 đã sẵn sàng cho mọi người tải về.
Mô tả
Cái này dành cho các dòng máy giặt tương tự như mẫu elfw7637bw1 "series 600" của chúng tôi, sử dụng mã phụ tùng 5304505004 - "Electrolux Bellows Door Boot". Ai dùng máy giặt cũng đều gặp tình trạng nấm mốc phát triển ở phần ron cao su cửa. Máy của nhà mình đã dùng 4 năm rồi và cũng quá thời hạn cần thay thế bộ phận này. Mình có thể ngửi thấy mùi nấm mốc luôn. Đã đặt mua linh kiện mới rồi.

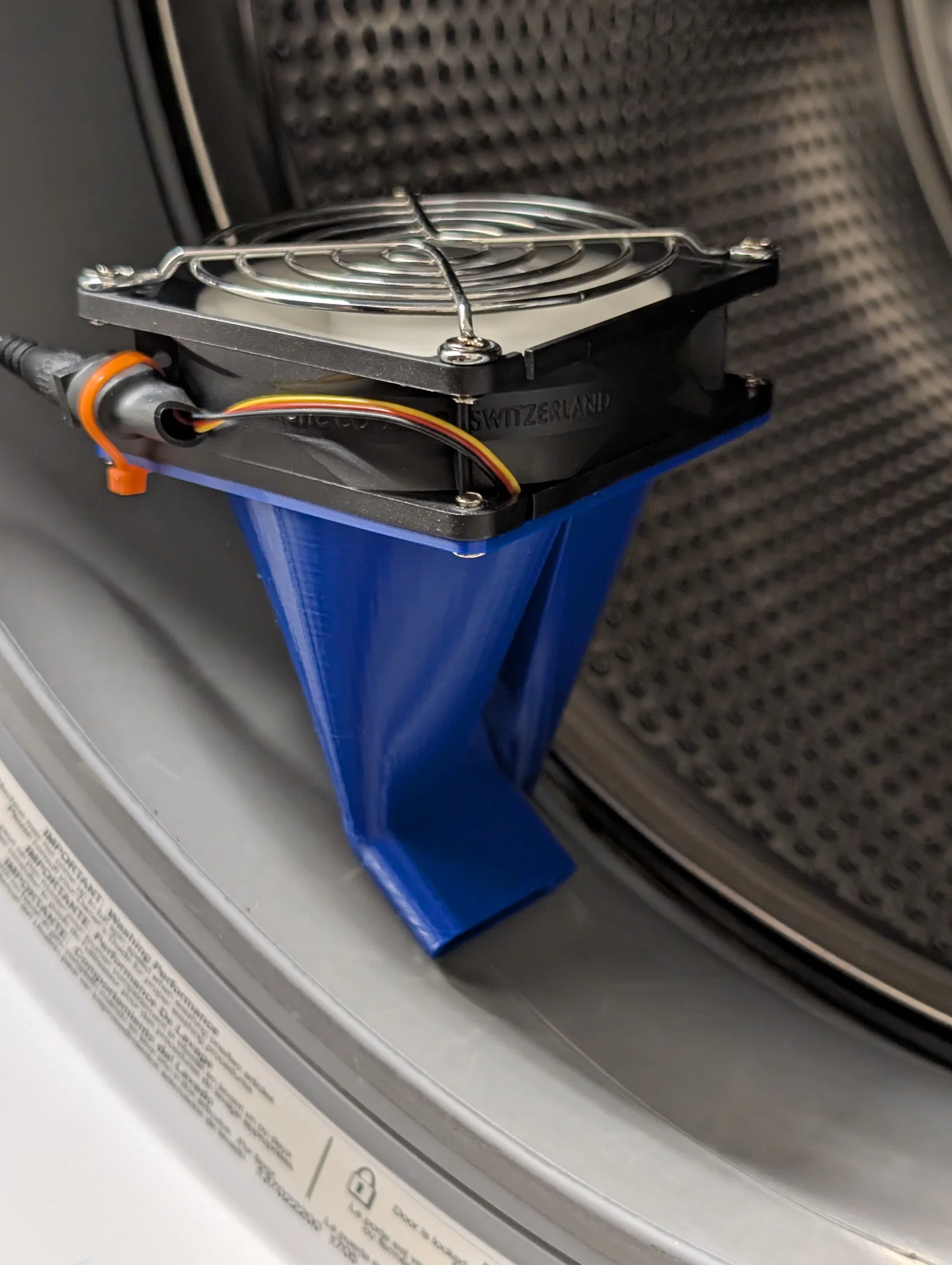

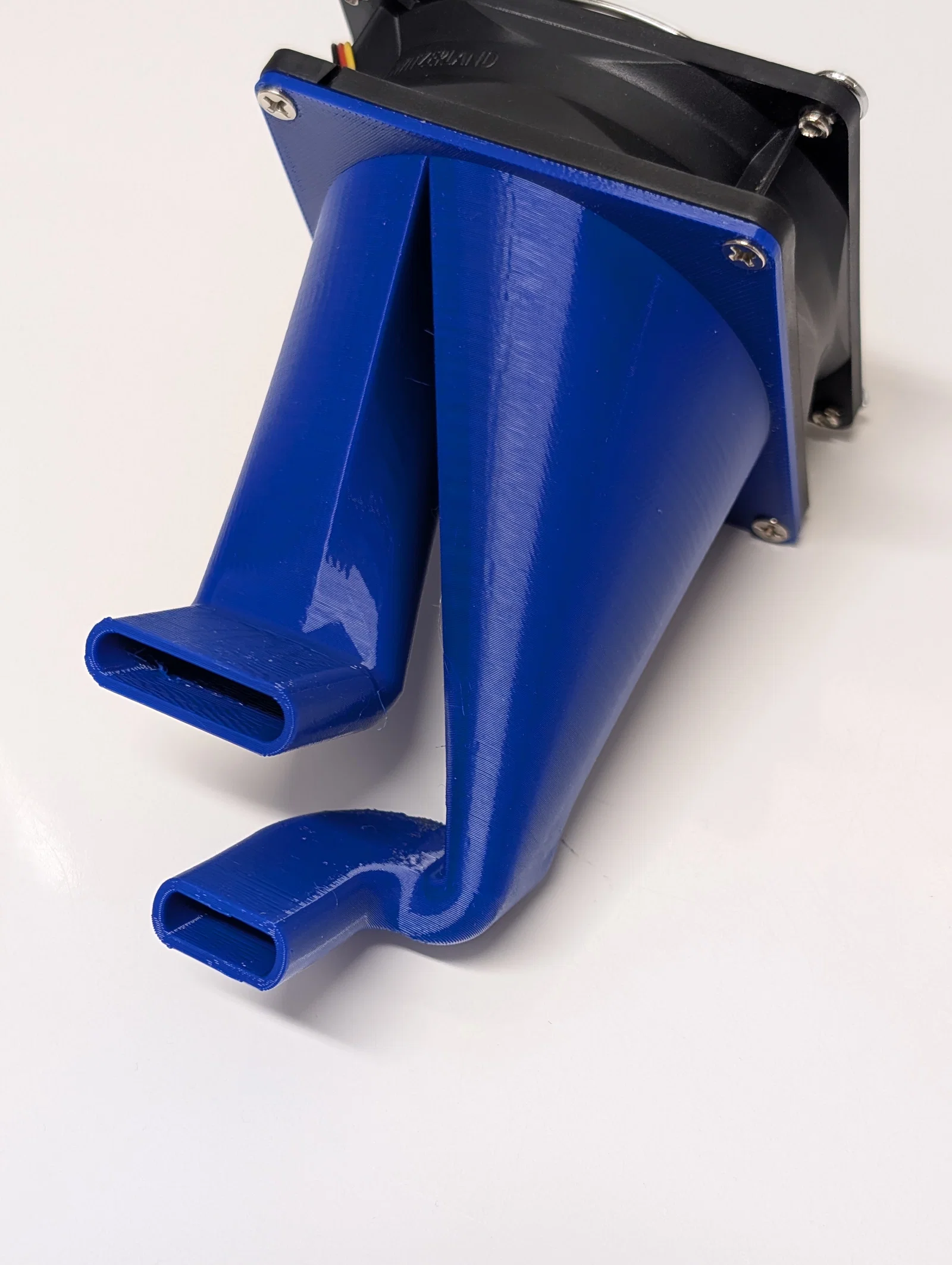

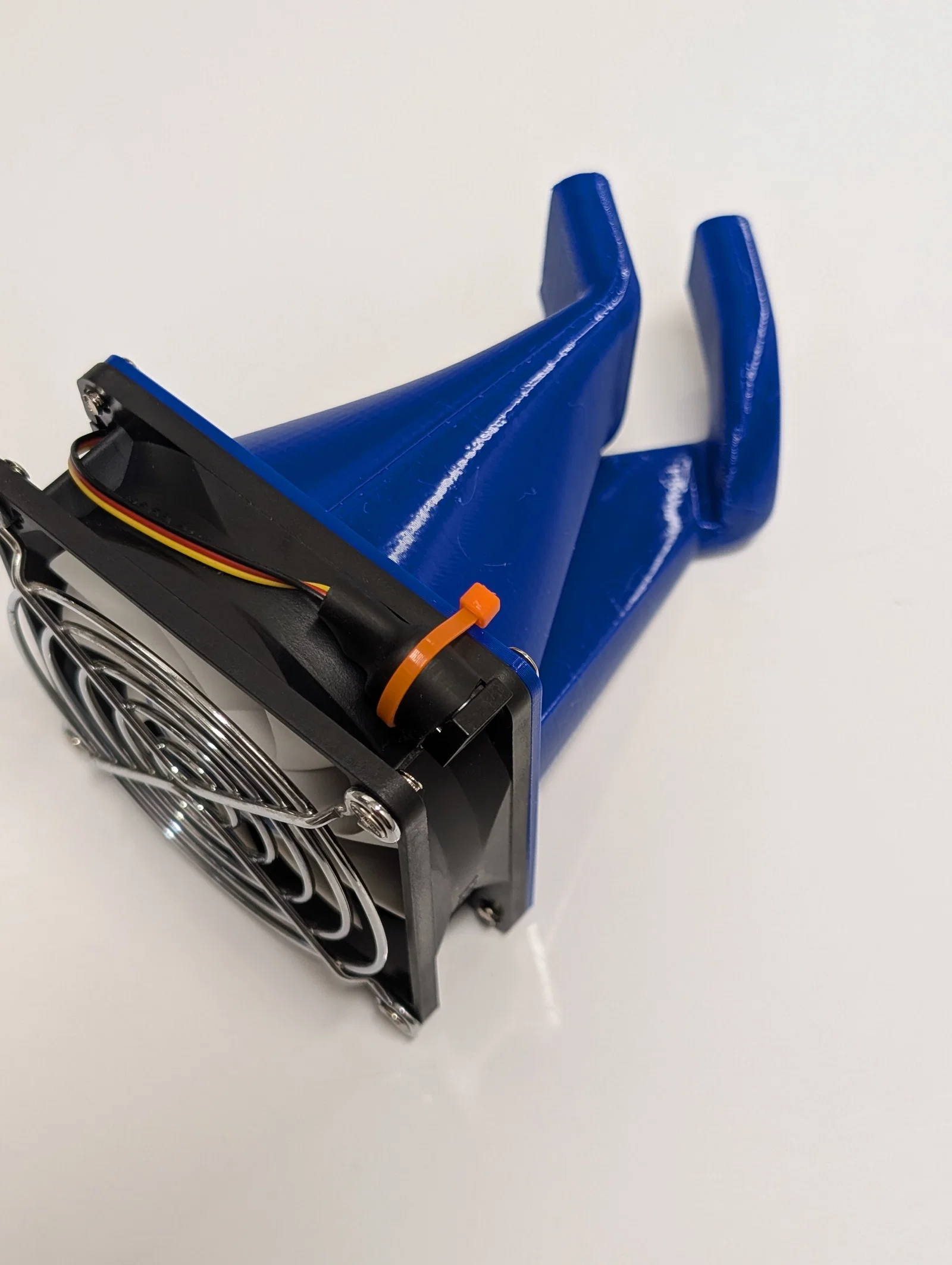

Mình làm cái quạt thổi này với mục đích thổi khô phần ron cao su sau khi giặt xong. Nó sử dụng một chiếc quạt box 80mm tốc độ thấp, chẳng hạn như loại này: https://www.amazon.com/dp/B00NTUJZ36. Bạn chỉ cần luồn đầu ống nhỏ, dài hơn vào dưới nắp ron cao su là được.
Mình in bằng nhựa PETG, có dùng support bên dưới phần khuỷu của ống dẫn khí nhỏ phía trong.
Đã bao gồm file Fusion 360.
Bạn đã in thử chưa? Nhớ để lại bình luận và đánh giá cho mình biết với nhé.
