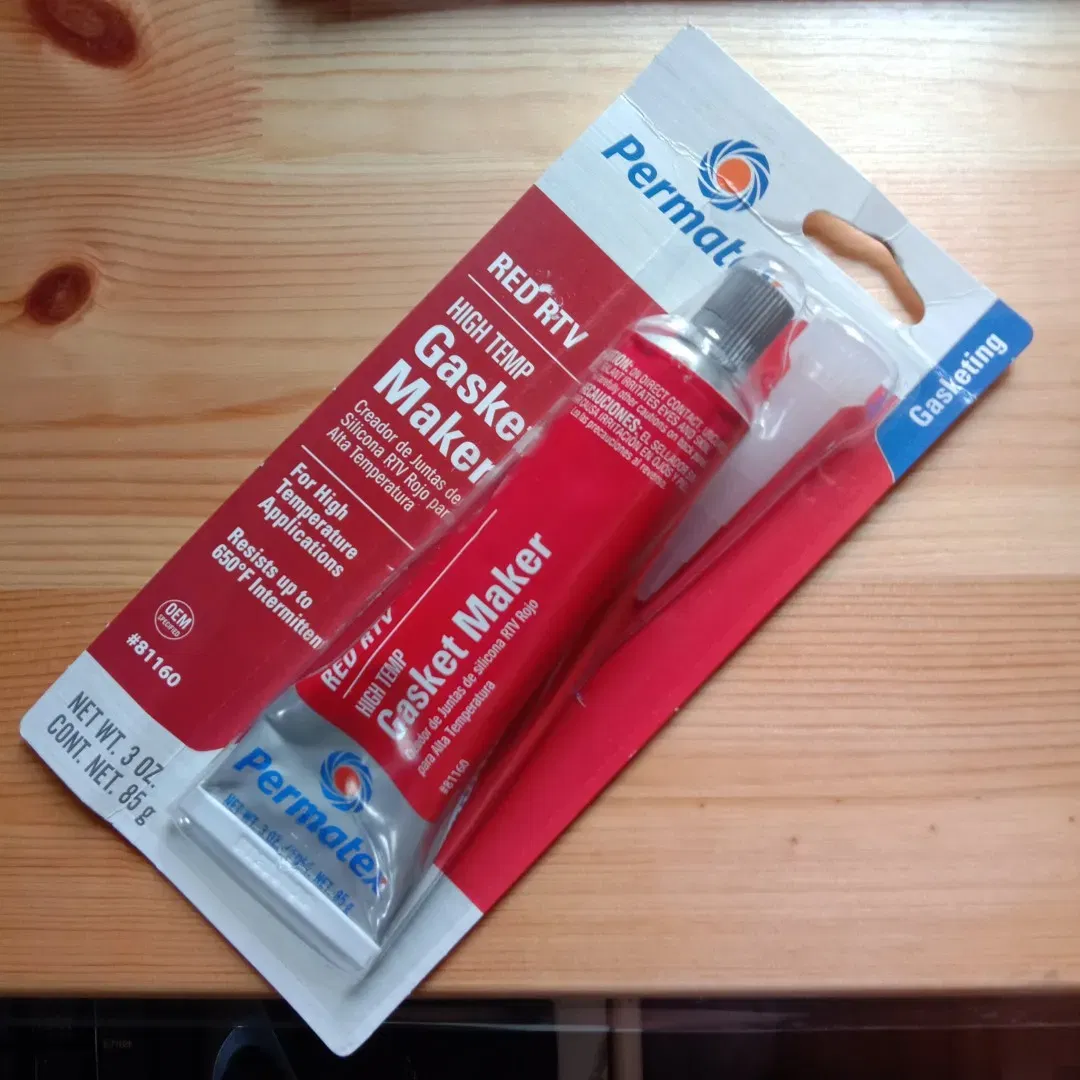

Vòi thay thế cho keo làm kín Permatex Gasket Maker

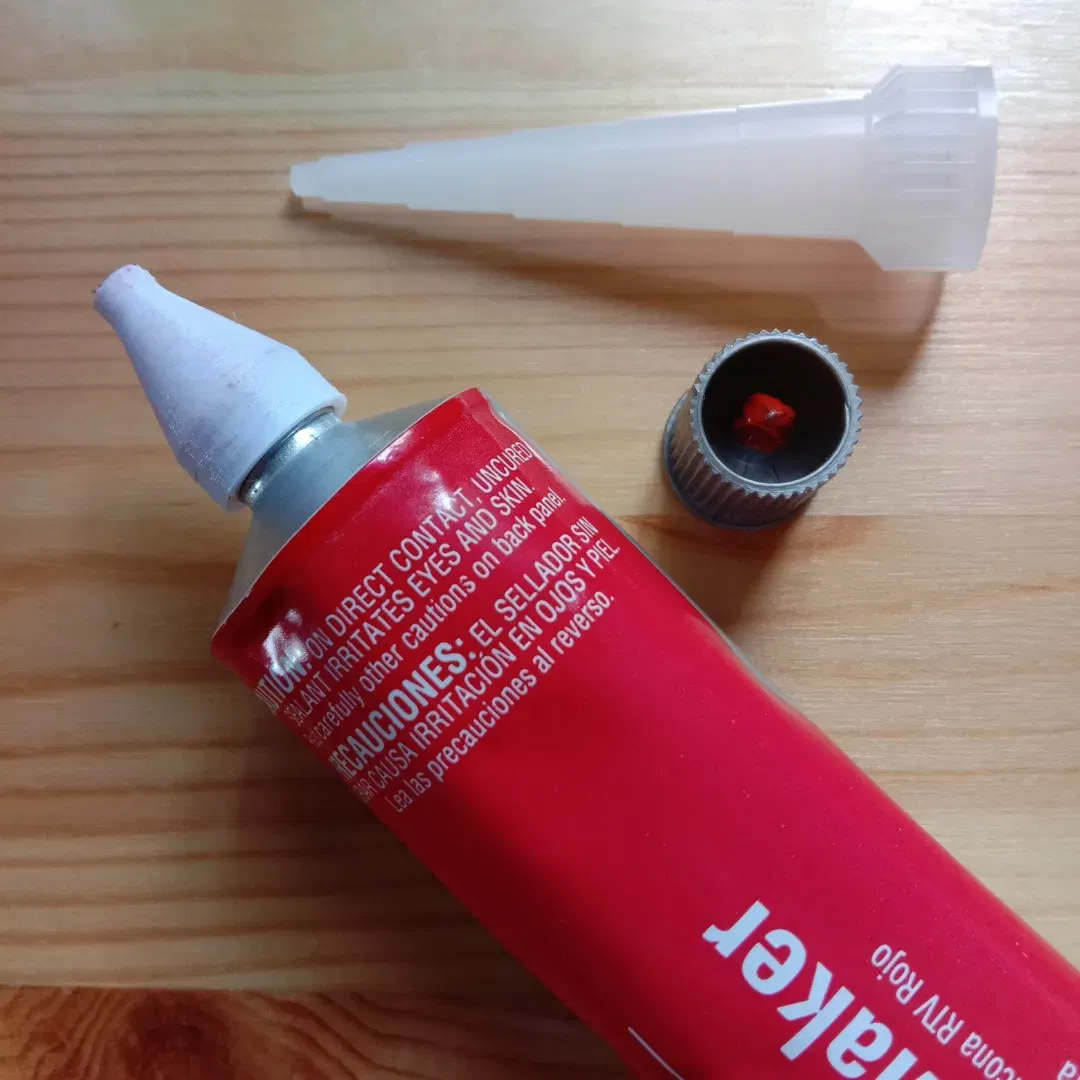

Tôi đã bắt đầu thiết kế một vòi thay thế cho ống bơm Permatex RTV Gasket Maker không phải vì tôi đã làm hỏng hoặc mất vòi gốc, mà chủ yếu vì tôi muốn kiểm soát 'hình dạng' của việc đùn cho ứng dụng cụ thể của mình. Sau khi thử nghiệm thiết kế khá 'kỳ quặc' đó và nhận thấy không có nhiều lợi ích cho tất cả các yếu tố CAD và in ấn bổ sung, tôi đã quay trở lại với thiết kế đơn giản này vẫn đáp ứng được nhu cầu của tôi.

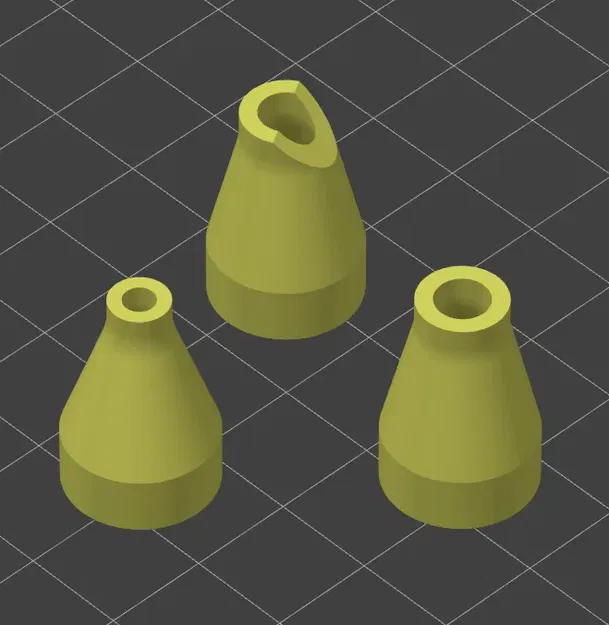

Tôi đã thiết kế nó trong Solidworks, và các tệp phần đều được bao gồm ở đây nếu bạn muốn sửa đổi chúng cho một đầu vòi có đường kính khác ngoài các tệp STL 5mm và 3mm được bao gồm ở đây. Tôi cũng có một phiên bản với 'khe bên' nếu bạn thấy điều đó hữu ích. Thách thức ban đầu là xác định kích thước ren vít chính xác của ống bơm, mà tôi đã làm cho vừa khít khá tốt, vì vậy bạn có lẽ không muốn động vào điều đó bây giờ.

Tôi đã in các vòi với lớp 0.2mm theo hướng mặc định của mô hình. Do diện tích bề mặt phẳng hạn chế hướng về phía giường in, tôi khuyên bạn nên áp dụng một vành ngoài mô hình. Ren vít được in mà KHÔNG có hỗ trợ. Tôi đã sử dụng PETG, mà tôi nghĩ là vật liệu lý tưởng cho ứng dụng này.

Mặc dù đây không hoàn toàn là một bộ phận thay thế 'bị hỏng/mất', nhưng so sánh kích thước nhỏ hơn của nó với phiên bản được cung cấp ban đầu, sẽ có ít bột dính lại trong các vòi này hơn vào cuối công việc, điều này dẫn đến việc giảm lãng phí. Hãy lưu ý rằng các vòi này có thể được tái sử dụng, miễn là bạn làm sạch chúng trước khi bột đông lại bên trong vòi. Chỉ cần sử dụng một chiếc tăm hoặc ống khuấy cà phê hẹp để cạo bên trong vòi ra, và lau ren vít bằng khăn giấy để loại bỏ hầu hết bột. Ôi, những cái này có thể vừa với các thương hiệu ống bơm khác nếu chúng có cùng kích thước ren.
