Ăng-ten Yagi 868MHz tích hợp Heltec V3 (V4)
Mẫu ăng-ten Yagi chuyên dụng cho tần số 868MHz, thiết kế tích hợp sẵn module Heltec V3 (V4). Cấu trúc gồm ba phần in 3D, sử dụng ống đồng 4mm và vít tự ren để lắp ráp chắc chắn. Rất phù hợp cho các dự án Meshtastic.
Mô tả

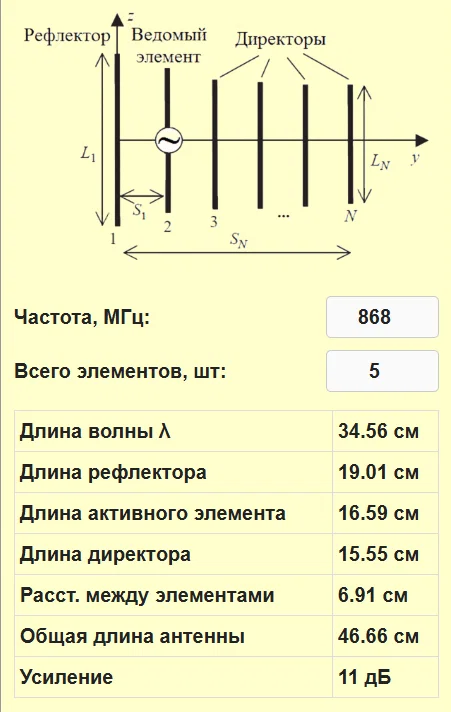

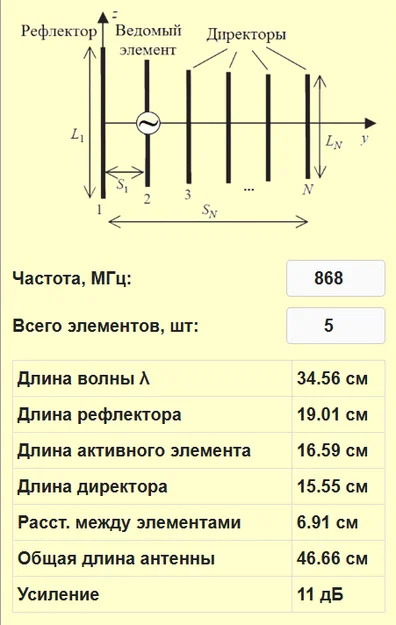

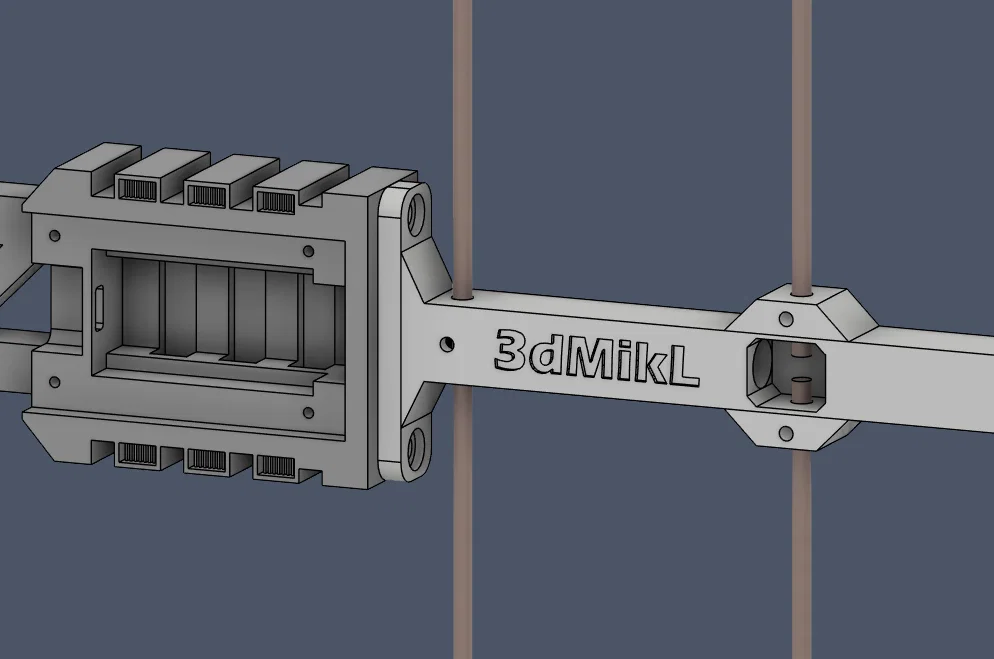

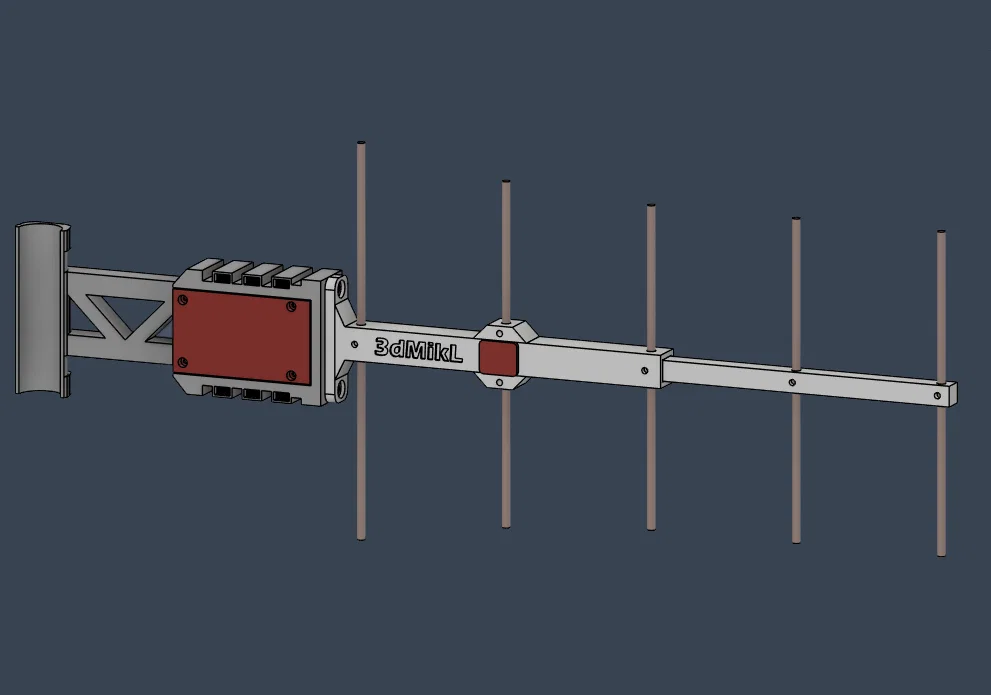

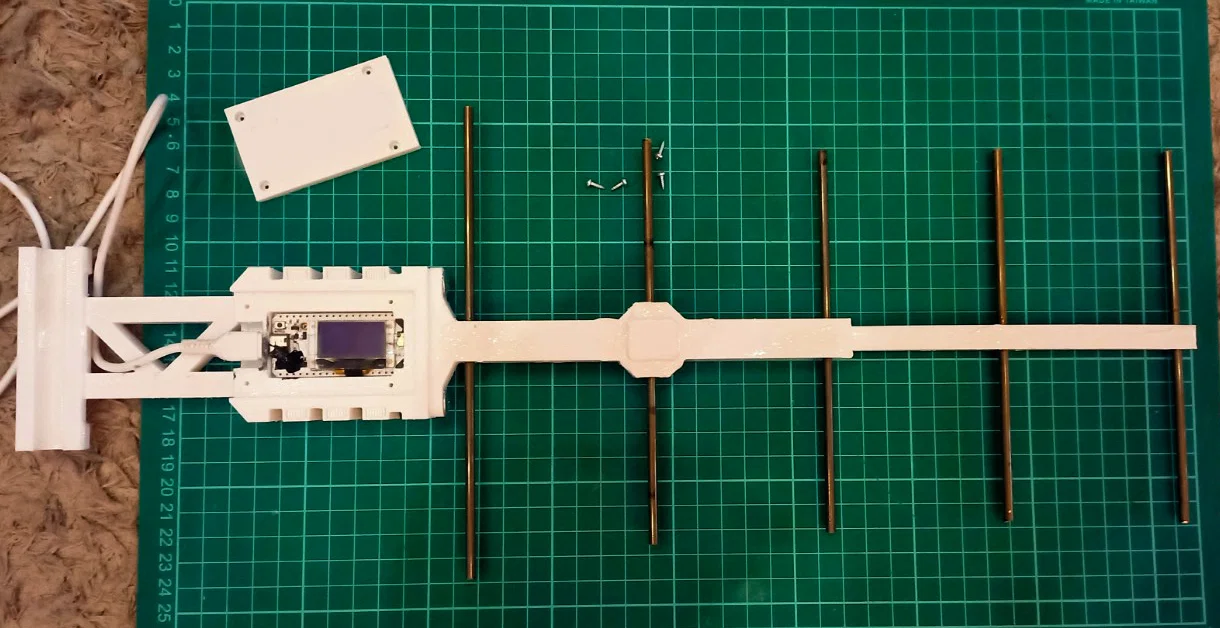

Mô hình ăng-ten Yagi cho tần số 868MHz có tích hợp sẵn module Heltec V3 (V4). Thiết kế gồm ba thành phần để việc in ấn trở nên dễ dàng hơn. Các bộ phận được lắp ghép với nhau bằng keo và vít tự ren 4.5x9. Phần nắp đậy module được cố định bằng vít tự ren DIN7981 2.2x6.5. Bộ phận phản xạ (reflector), lưỡng cực (dipole) và các bộ phận dẫn hướng (directors) được làm từ ống đồng hoặc ống thau đường kính 4mm. Kích thước chi tiết: phản xạ - 190 mm, lưỡng cực - 166 mm, dẫn hướng - 155.5 mm. Mình đã sử dụng nhựa PetG để in mẫu này.
