Công cụ tạo móc khóa tên cho máy cắt/khắc Laser

Tác giả Berardino

Lượt tải
2
Lượt thích
1
Lượt coi
64

File 2 8,8 KB

  • Name_English_1780462678.scadSCAD · 4,3 KB
  • Nomi_Italiano_1780462678.scadSCAD · 4,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

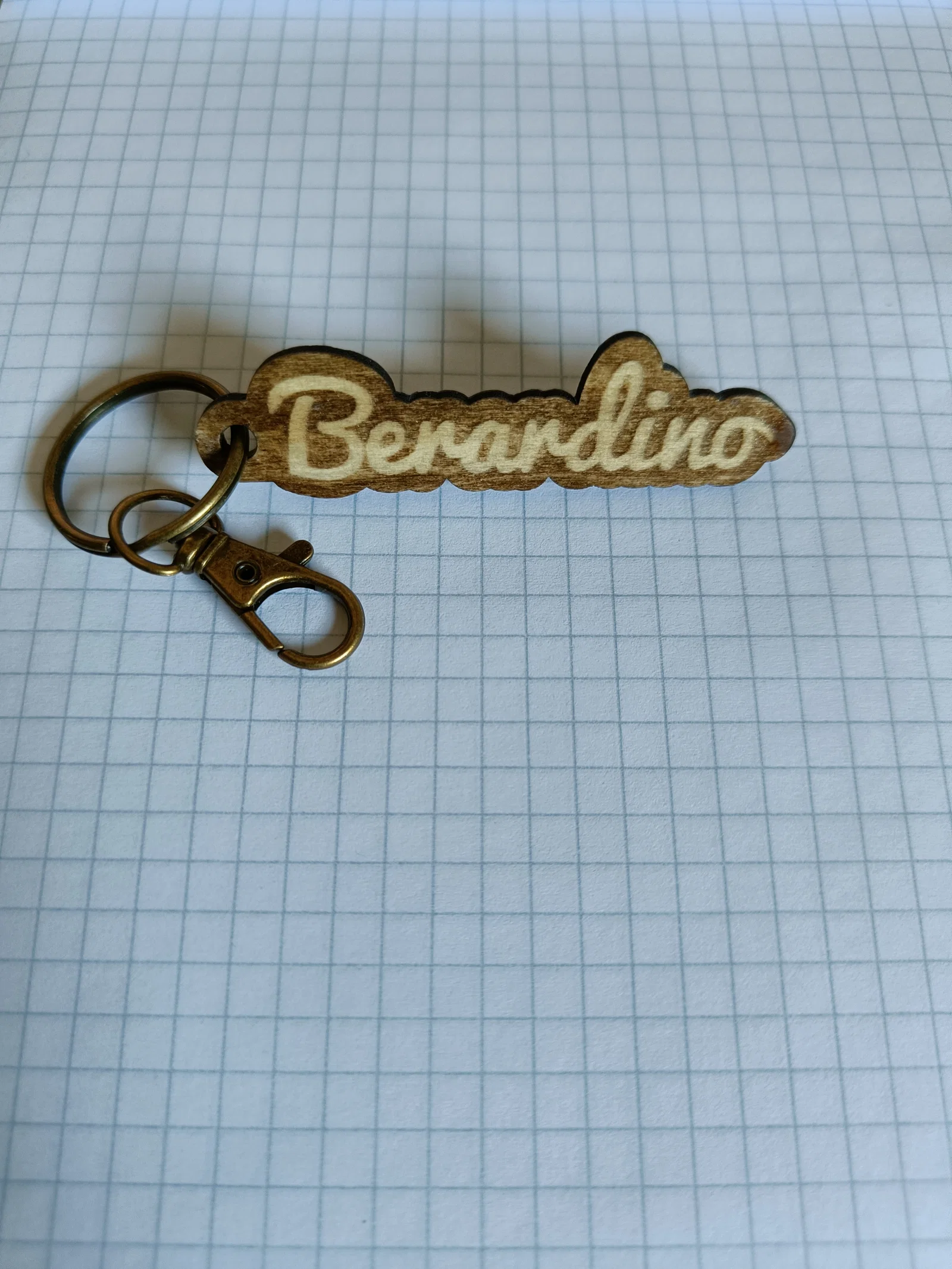

Đây là công cụ tạo móc khóa cắt/khắc laser sử dụng phông chữ bạn yêu thích làm đường viền. Mặc định hệ thống sẽ dùng phông Pacifico.ttf (tải tại đây), nhưng bạn hoàn toàn có thể sử dụng bất kỳ phông chữ nào mình muốn.

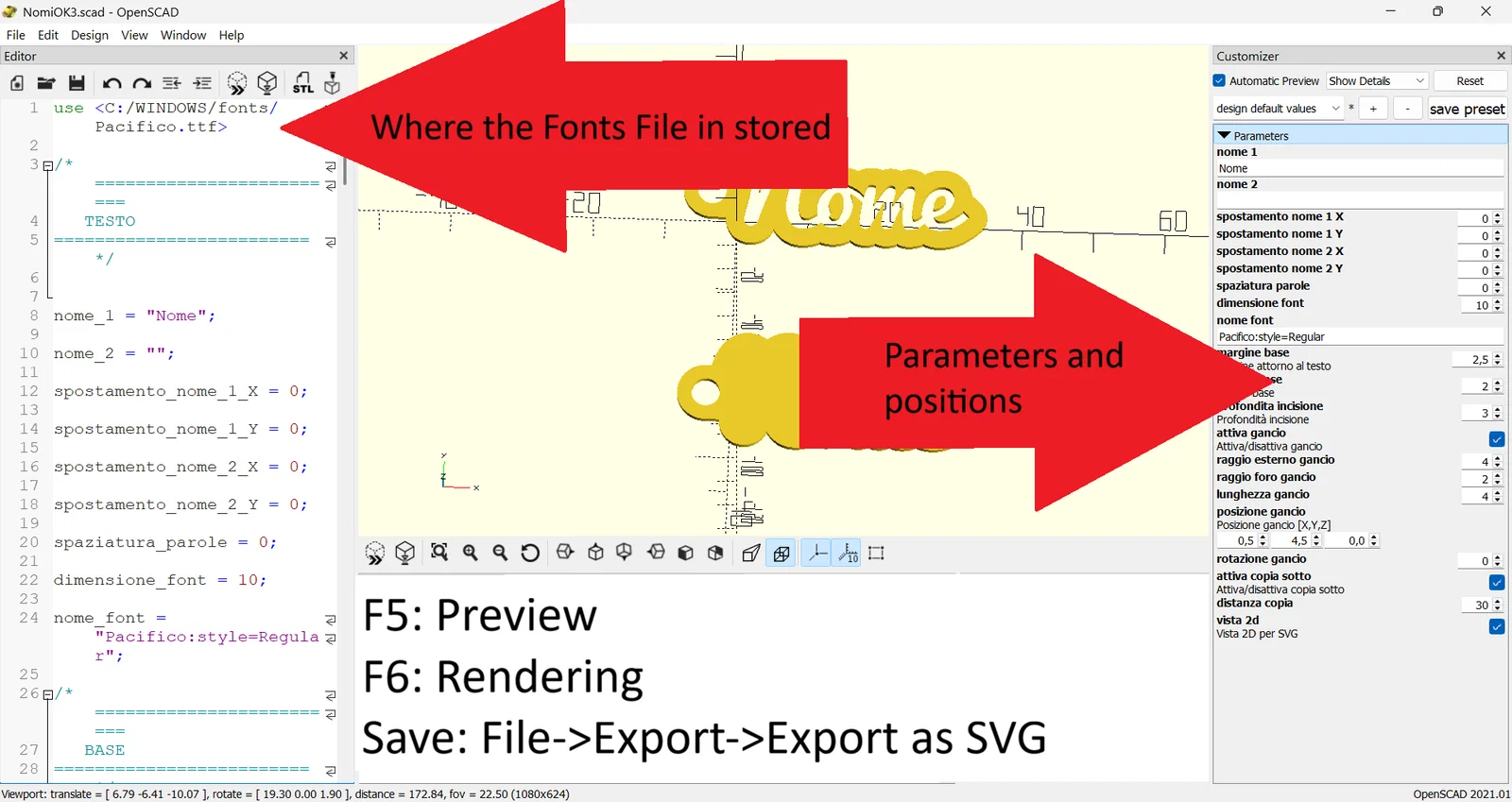

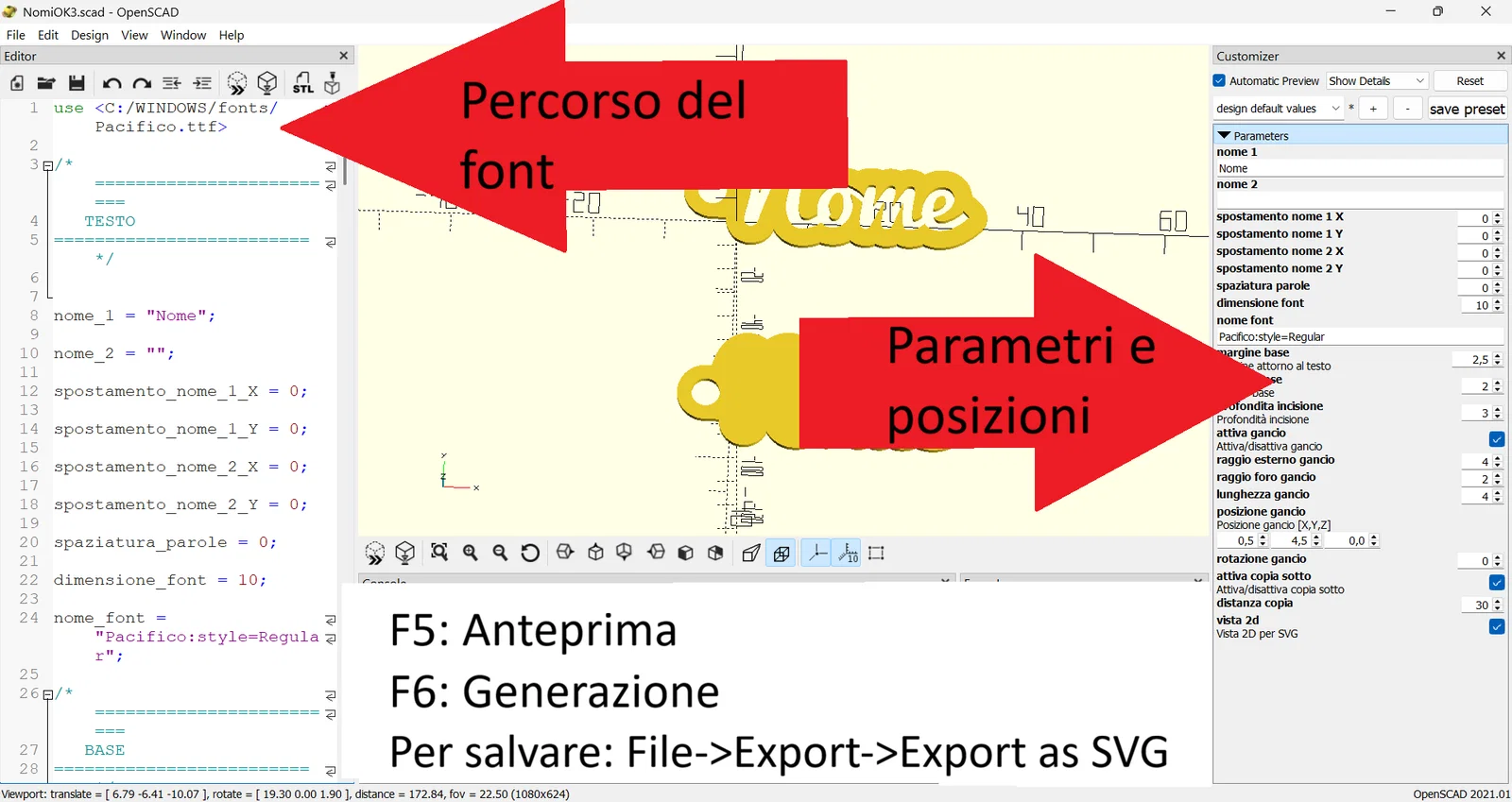

Mở file này bằng OpenSCAD

Trong menu phía bên phải, bạn có thể thay đổi nhiều thông số khác nhau ngoài phần tên, ví dụ như "hook outer radius" (bán kính ngoài của móc) để điều chỉnh kích thước phần móc treo.

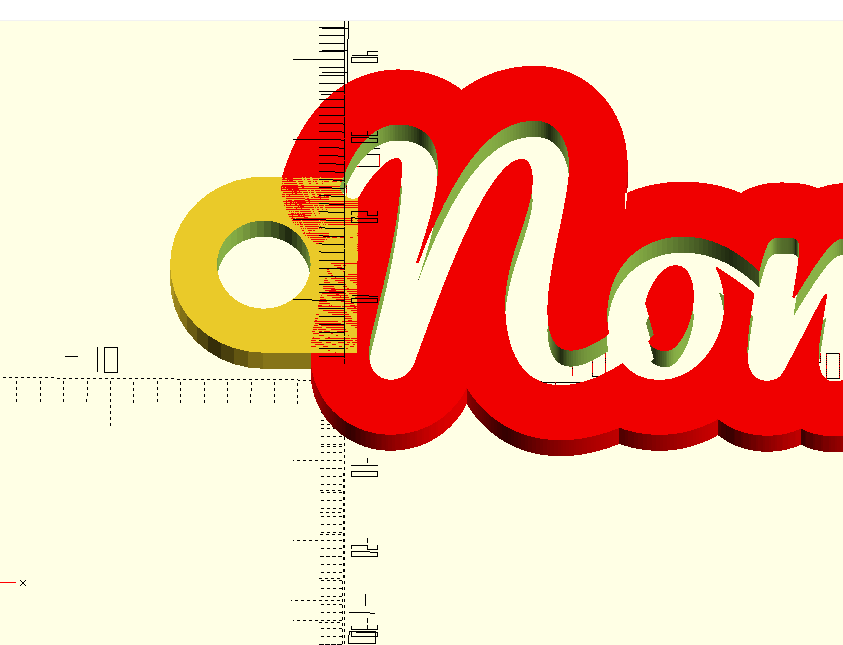

Nếu bạn bỏ chọn mục "2D view", bạn sẽ thấy được vị trí thực tế của móc treo (hiển thị màu vàng).

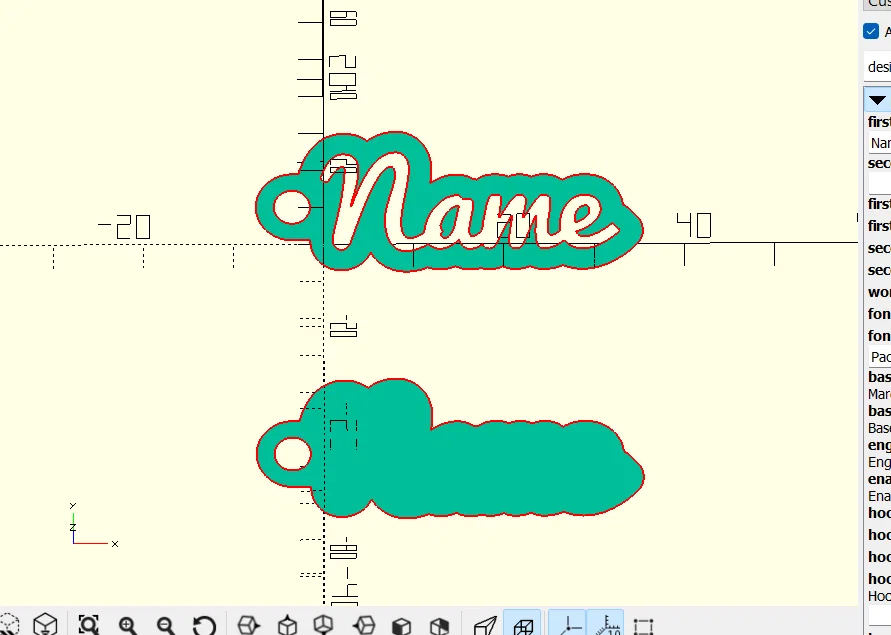

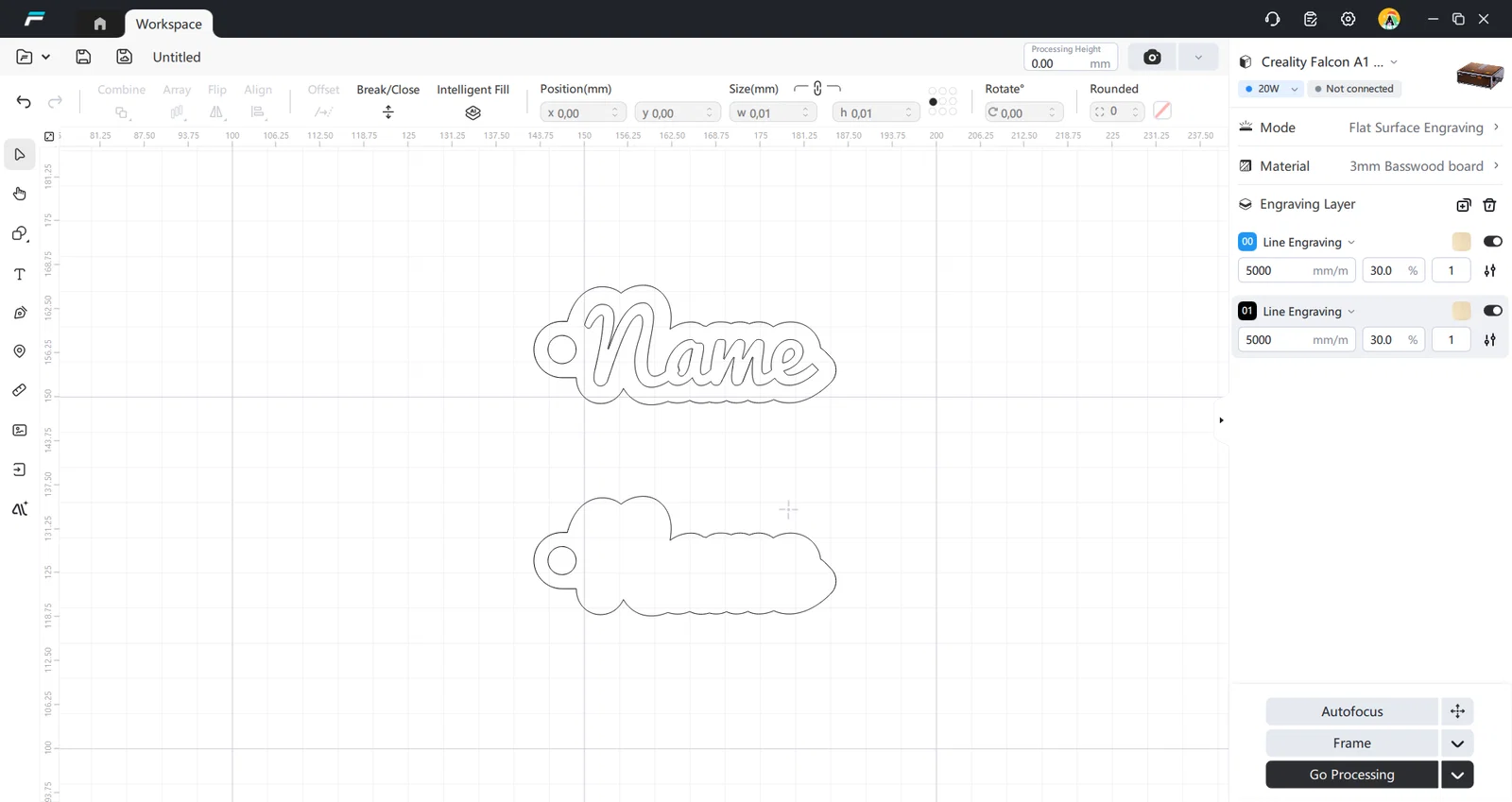

Bạn cũng có thể bật/tắt chế độ sao chép đường viền ngoài để sử dụng cho việc cắt móc khóa. Nếu chọn chế độ này, bạn cần tự di chuyển các đường viền vào đúng vị trí của móc khóa trong phần mềm cắt laser (ví dụ như Lightburn).

  • Lưu ý rằng OpenSCAD chạy khá chậm, nhất là khi mới khởi động chương trình.

  • Các phông chữ phức tạp, chẳng hạn như phông chữ viết tay, sẽ làm quá trình render file chậm hơn.

  • Hãy bỏ chọn "2D view for SVG export" để tạo bản xem trước (Preview) nhanh hơn.

  • Để xuất file SVG, bạn bắt buộc phải chọn "2D view for SVG export".

  • F5: Xem trước (Preview)

  • F6: Render (Kết xuất)

  • Để lưu file: File -> Export -> Export as SVG
