Ngàm chuyển đổi VESA 75 sang DIN rail chắc chắn

Remix từ Ngàm chuyển đổi VESA 75 sang thanh ray DIN Tác giả Monkichi57_394301

Tác giả Tornad_2339095

Lượt tải
1
Lượt coi
35

File 1 230,3 KB

  • VESA_Adaptor_1780458183.stlSTL · 230,3 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#395677
Danh mục
Máy In 3D
Ngày đăng

Mô tả

Ngàm chuyển đổi VESA 75 sang DIN rail

Bạn đang tìm cách lắp đặt các thiết bị hỗ trợ chuẩn VESA 75 của mình trực tiếp lên hệ thống thanh ray DIN rail công nghiệp? Đây chính là giải pháp in 3D hoàn hảo giúp bạn giải quyết vấn đề đó một cách nhanh chóng và cực kỳ chắc chắn. Ngàm chuyển đổi này được thiết kế để kết nối linh hoạt, cho phép bạn tận dụng tối đa không gian làm việc hoặc tủ kỹ thuật mà không cần phải khoan đục phức tạp.

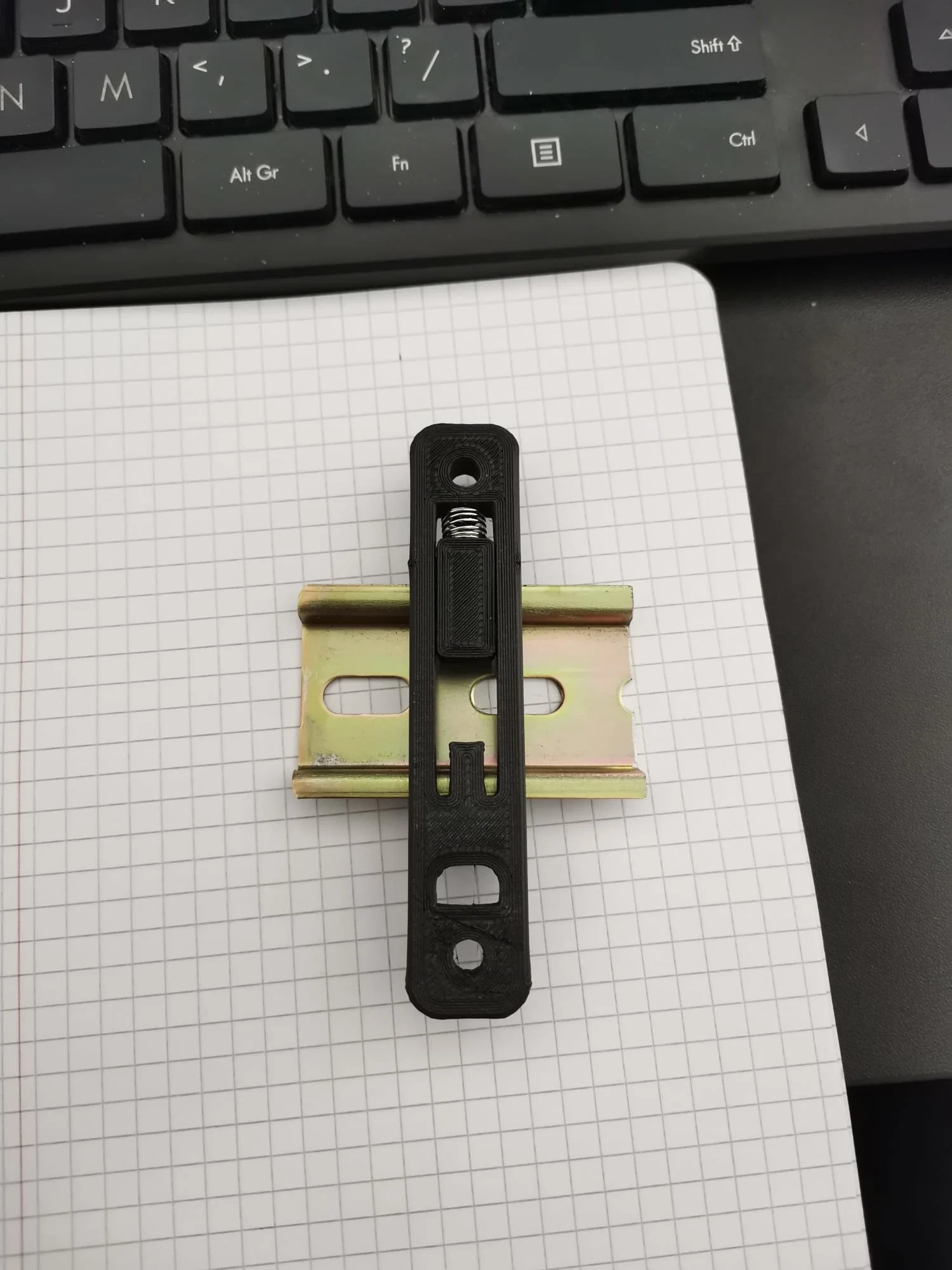

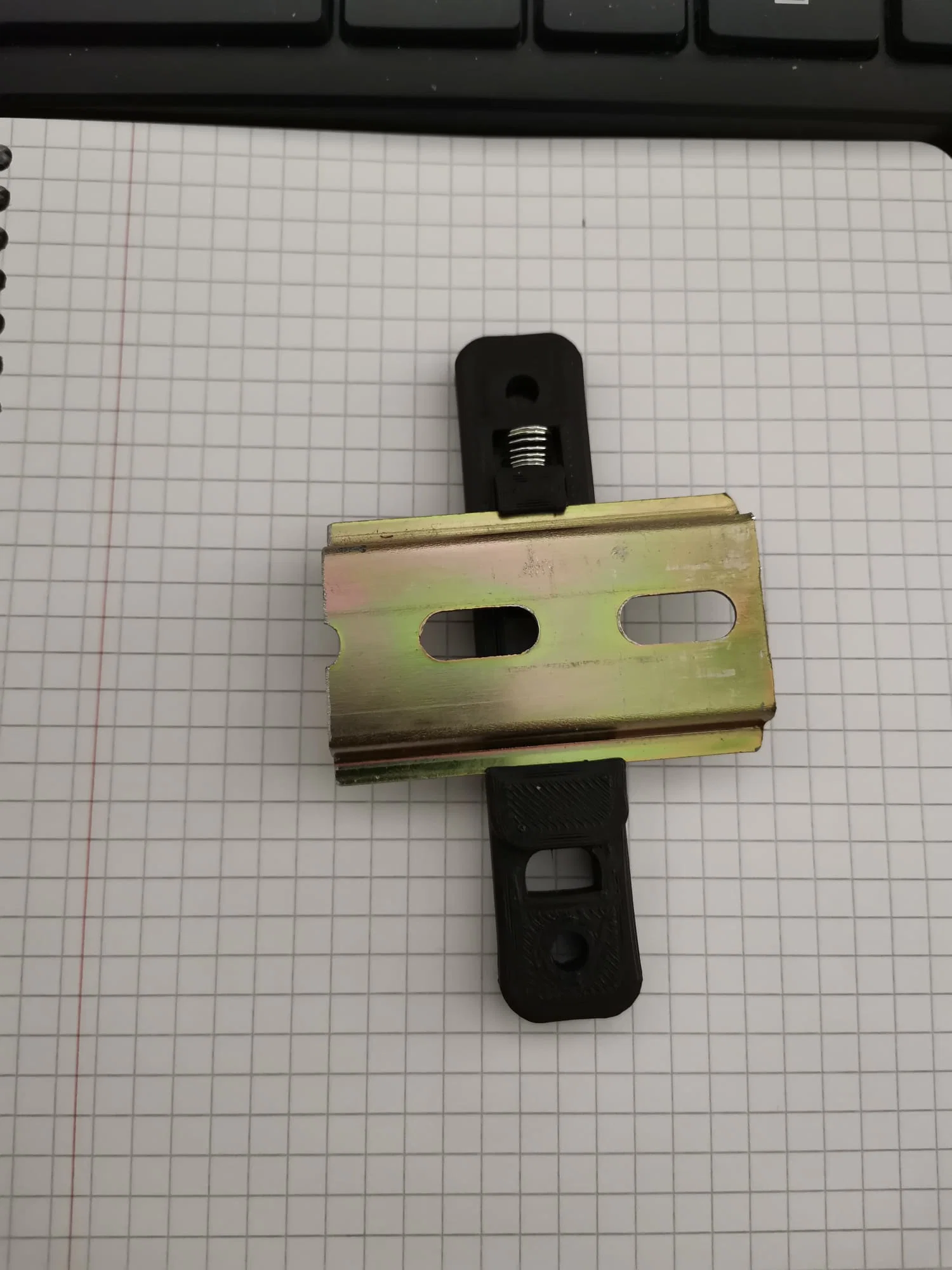

Thiết kế của ngàm rất thông minh, tích hợp cơ chế lò xo chịu lực, giúp việc tháo lắp trở nên vô cùng thuận tiện. Bạn chỉ cần nhấn lẫy để mở khóa, trượt vào thanh rail và thả tay ra là thiết bị đã được cố định vững chãi. Phụ kiện này đặc biệt hữu ích cho việc lắp đặt màn hình nhỏ, các bộ điều khiển, hoặc thiết bị tự động hóa trong môi trường làm việc chuyên nghiệp hoặc phòng thí nghiệm tại nhà.

Để đảm bảo ngàm hoạt động bền bỉ và chính xác, dưới đây là một số lưu ý quan trọng khi in 3D và lắp ráp:

  • Chất liệu in: Nên sử dụng nhựa PETG hoặc ABS thay vì PLA để đảm bảo khả năng chịu nhiệt và độ dẻo dai cần thiết cho các bộ phận cơ khí.
  • Độ bền cơ học: Hãy thiết lập mật độ lấp đầy (infill) khoảng 40-50% và chọn số lớp vỏ (walls/perimeters) từ 3-4 lớp để ngàm đủ cứng cáp, tránh bị nứt gãy trong quá trình sử dụng.

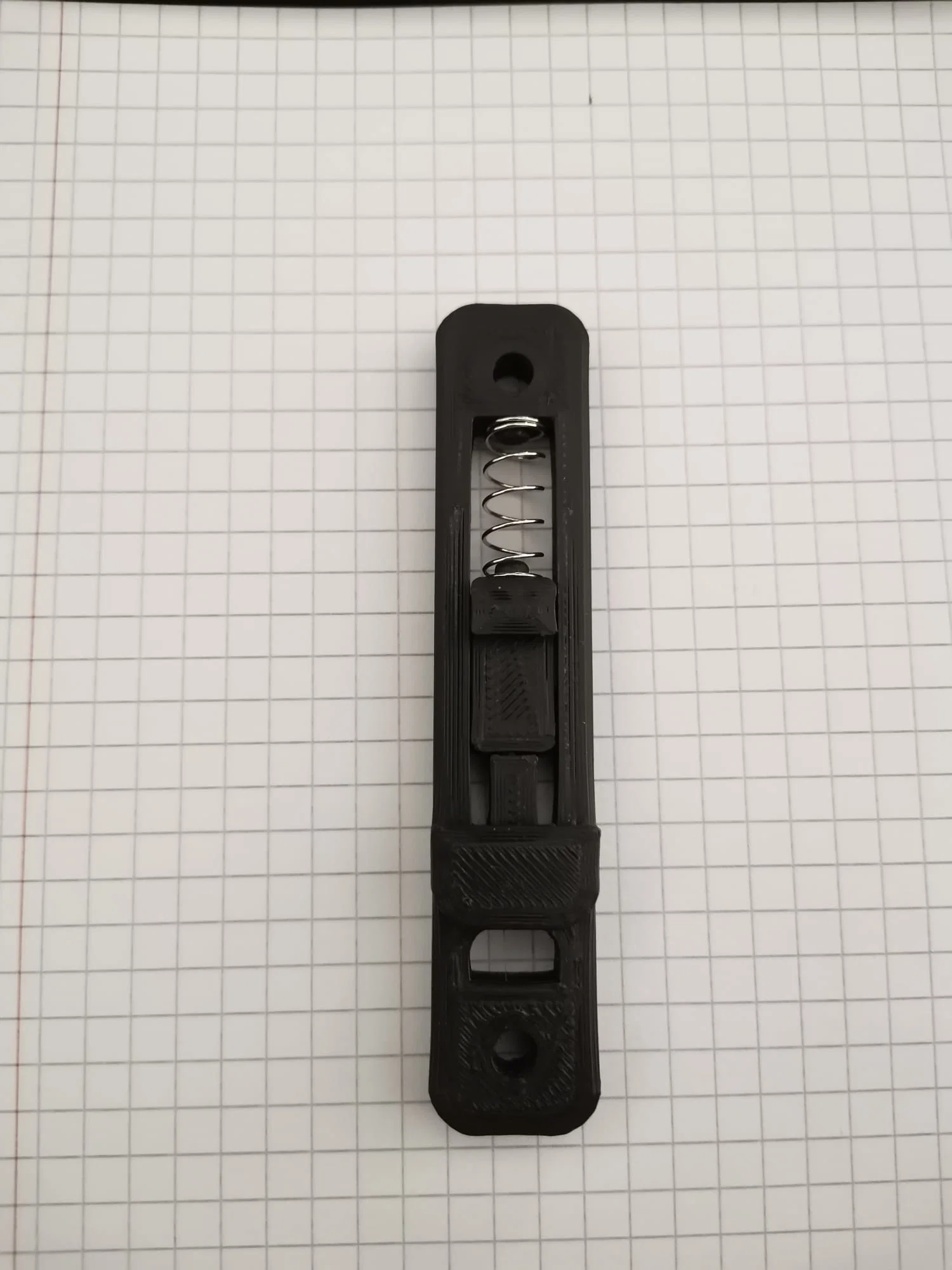

  • Lò xo đi kèm: Sản phẩm cần sử dụng thêm một lò xo kim loại chuyên dụng như hình mô tả để tạo lực đàn hồi cho lẫy khóa.
  • Độ chính xác: Bạn nên in với layer height khoảng 0.2mm để đảm bảo các rãnh trượt và khớp nối hoạt động mượt mà, không bị kẹt.
  • Lắp đặt: Hãy kiểm tra độ phẳng của bề mặt in để đảm bảo các lỗ bắt vít khớp hoàn hảo với thiết bị VESA 75 của bạn.

Đây là một phụ kiện nhỏ nhưng mang lại sự tiện ích cực lớn cho những ai đang tối ưu hóa hệ thống tủ thiết bị. Với thiết kế tinh gọn và dễ in, đây chắc chắn là món đồ không thể thiếu trong bộ sưu tập linh kiện in 3D của bạn.

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
1
Tổng dung lượng
230,3 KB
File lớn nhất
230,3 KB
