70cm QFH Antenna - Tự làm ăng-ten thu tín hiệu vệ tinh

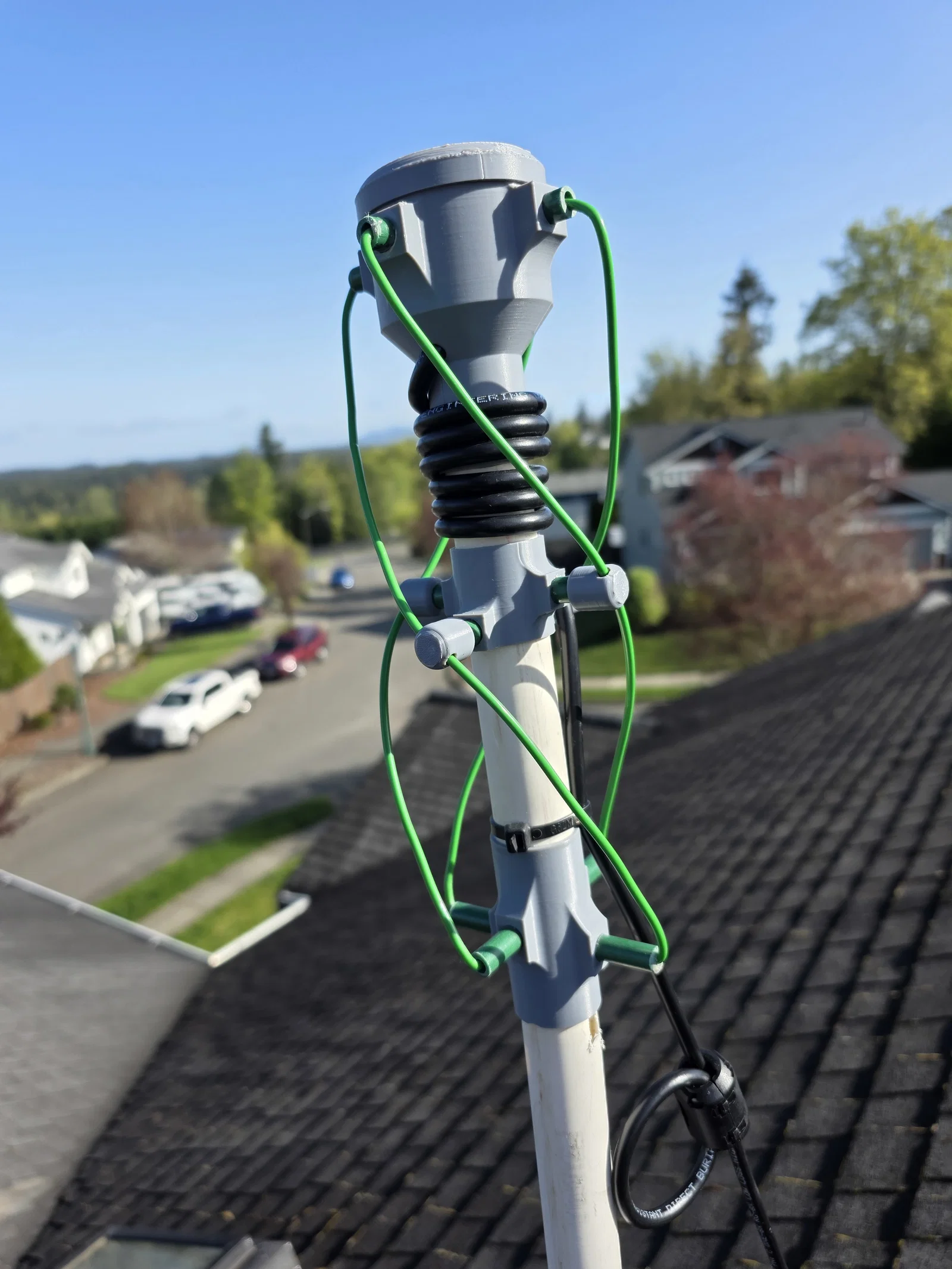

Đây là ăng-ten mình đang trong quá trình hoàn thiện. Kết quả thực tế có thể thay đổi tùy thuộc vào cách bạn lắp ráp.

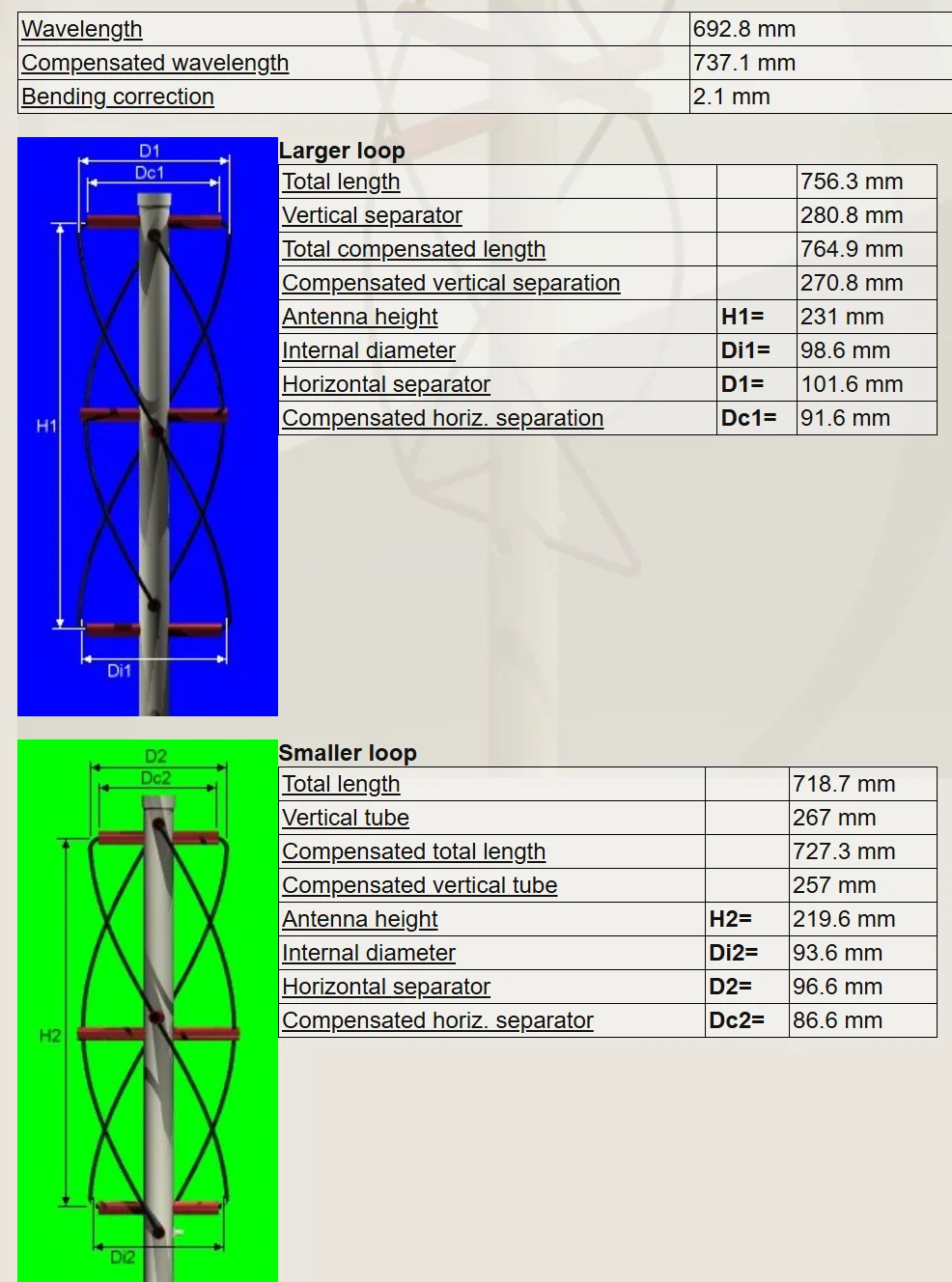

Tất cả kích thước được lấy từ https://jcoppens.com/ant/qfh/calc.en.php.

Thiết kế này dành cho dây 3mm (14awg). Mình đã mắc sai lầm khi dùng dây THHN cho cái trong hình, lớp cách điện của nó quá dày làm thay đổi thông số điện so với tính toán... nên mình phải cắt ngắn các nhánh màu xanh lá một chút để đạt đúng tần số mong muốn. Kích thước dưới đây chỉ là bước khởi đầu, như mọi dự án ăng-ten khác, bạn sẽ cần phải tinh chỉnh thêm.

Bộ này được thiết kế để lắp vào ống nhựa PVC 3/4 inch. Đối với ăng-ten 433mhz, khoảng cách giữa các thanh trên và dưới của vòng lớn là 236.1mm. Ống của bạn cần dài hơn một chút để các thanh này xuyên qua, đồng thời có dư chỗ ở đầu trên (gắn nắp để chống nước) và đầu dưới (để lắp phụ kiện).

Miếng đệm ống trung tâm sẽ cộng thêm 2.5mm vào mỗi đầu ống (tính từ mép ống đến tâm lỗ xỏ dây).

Hãy dùng cọc cắm vườn bằng sợi thủy tinh rỗng (mua trên Amazon) có đường kính ~8.5mm.

Cho tần số 433mhz:

Vòng lớn:

• Ống 91.6mm x2 (cho phần trên và dưới vòng lớn).
• Ống 86.6mm x1 cho phần giữa của vòng lớn (đệm ống trung tâm đặt ở mỗi đầu và dây xỏ qua lỗ trên miếng in).

Ống này sẽ có chiều dài bằng các ống trên và dưới sau khi lắp thêm đệm. Ống giữa này được lắp vuông góc với ống trên và dưới để đỡ tâm của vòng lớn.

Các ống trên và dưới nên cách nhau 231mm tính từ tâm lỗ.

Vòng nhỏ:

• Ống 86.6mm x2 (cho phần trên và dưới vòng nhỏ).
• Ống 81.6mm x1 cho phần giữa của vòng nhỏ (đệm ống trung tâm đặt ở mỗi đầu và dây xỏ qua lỗ trên miếng in).

Ống giữa này cũng sẽ có chiều dài tương đương khi lắp đệm và được lắp vuông góc để đỡ tâm vòng nhỏ.

In ấn:

Vì ăng-ten này dùng ngoài trời, tốt nhất bạn nên in bằng nhựa ASA vì nó bền nhiệt và chịu tia UV tốt. PETG là lựa chọn tốt tiếp theo, sau đó mới đến ABS.

• center tube guide x4 (một cái ở mỗi đầu của 2 thanh đệm giữa)
• top support
• top lid
• center support
• bottom support (bản mở rộng giúp gắn lên cột PVC dễ hơn)
• Ống PVC 3/4" dài 168.014mm

Lắp ráp:

Ở phần TOP, 2 vòng nằm gần như cùng độ cao. Điều này nghĩa là chúng phải được cắt làm 2 để có không gian kết nối dây và cáp đồng trục vào bên trong.

Phía có lỗ cho cáp đồng trục là vòng NHỎ. Hãy gọi phía có lỗ đó là MẶT TRƯỚC.

Miếng CENTER được trượt vào ống với đầu dài hơn hướng LÊN TRÊN. Lỗ gần đỉnh nhất dành cho vòng NHỎ (nằm trái/phải khi nhìn từ mặt trước). Lỗ thẳng hàng với đáy của miếng này dành cho vòng LỚN (hướng về phía bạn).

Miếng BOTTOM trượt vào với phần khuyết hướng XUỐNG DƯỚI. Phần khuyết này giúp xác định chiều và là điểm tham chiếu. Nó phải nằm cùng hàng với lỗ cáp ở miếng trên.

Các lỗ gần đáy dành cho vòng lớn, nên nó phải khớp với bên vòng lớn của miếng trên (nằm trái/phải).

Các vị trí này đảm bảo vòng được đặt đúng khoảng cách. Khoảng cách giữa các thanh vòng lớn trên và dưới phải là 231mm từ tâm đến tâm. Sau khi kiểm tra mọi thứ đã đúng, hãy dán keo cố định các miếng support vào ống. Bạn có thể dùng keo E6000. Hãy đảm bảo các miếng trên và dưới được căn chỉnh thẳng hàng trước khi keo khô!
