Vỏ hộp cho bộ sạc USB Ozito/Einhell PXC DIY

Vỏ hộp cho module sạc USB tương thích Ozito - Dùng được cho các dòng pin Ozito/Einhell PXC.

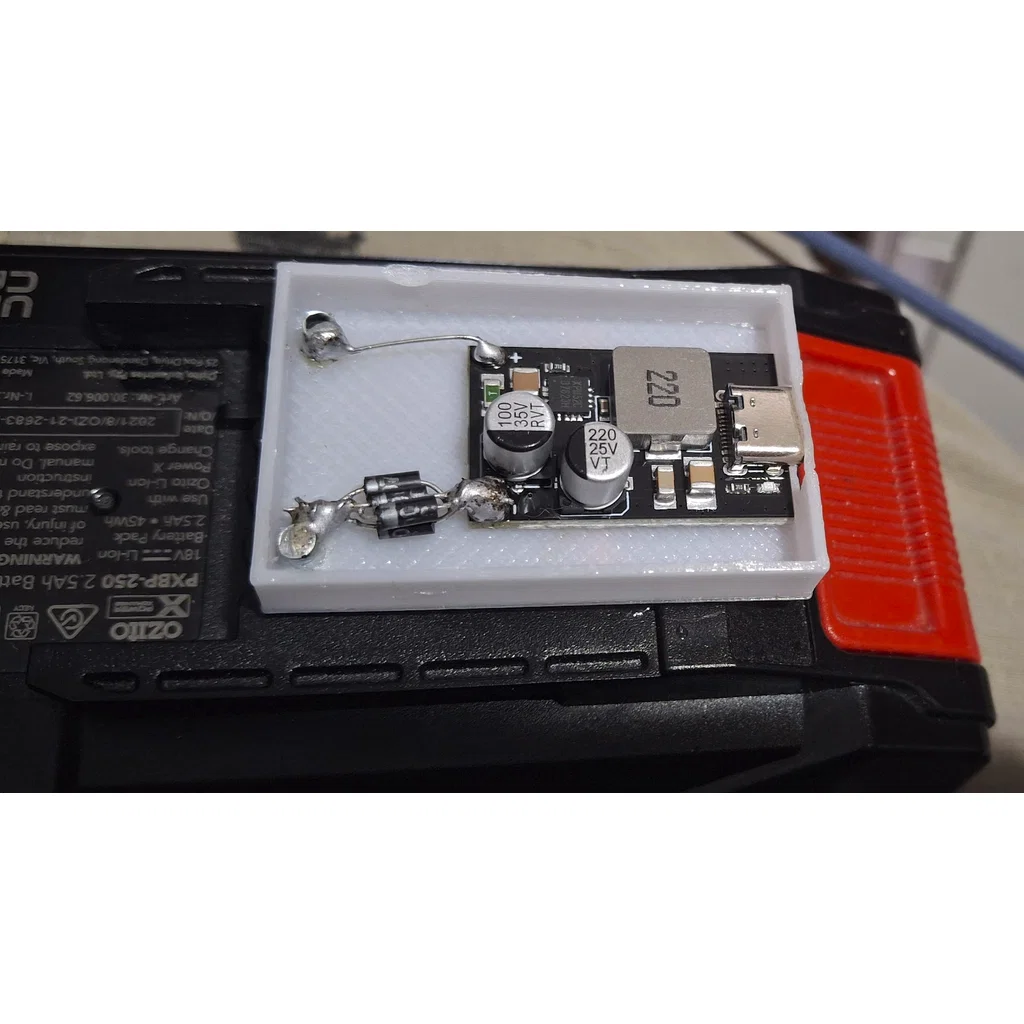

Thiết kế này phù hợp với nhiều loại module phổ biến hiện nay. Trong hình minh họa của mình là loại module giá rẻ khoảng $2 mua từ AliExpress, giúp sạc điện thoại từ pin PXC. Ngoài ra, bạn cũng có thể tận dụng các module như "MT3608 USB-C" để sạc ngược lại cho pin từ nguồn tường, chỉ cần lưu ý thay đổi cực tính của diode là được.

Linh kiện cần chuẩn bị

• Module USB-C: loại này rất rẻ và có đủ kiểu dáng, kích thước trên các trang như AliExpress.
• Diode giá rẻ: để bảo vệ chống dòng ngược.

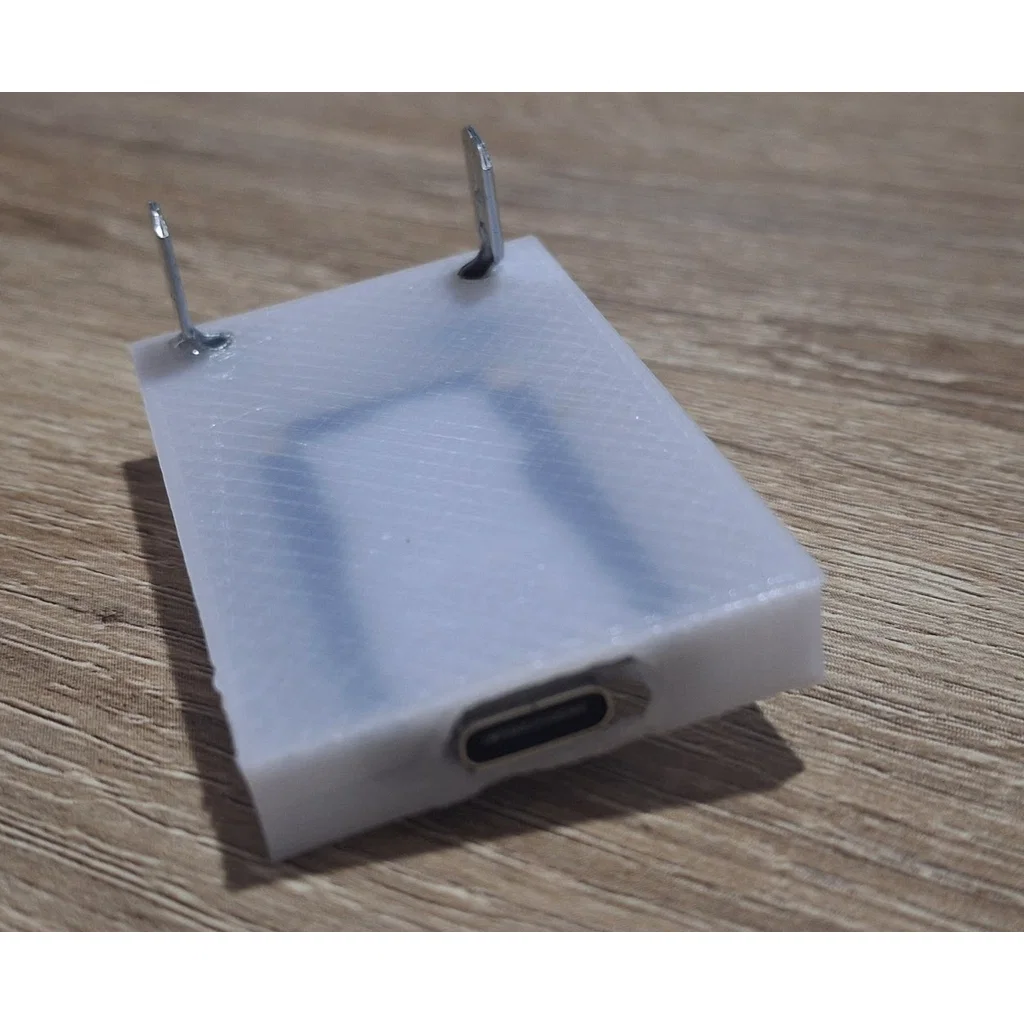

• Hai đầu cos dạng dẹt (spade terminals).
• Keo dán: có thể dùng keo nến, keo epoxy, v.v.

Chi phí

Tổng chi phí ước tính khoảng $3 nếu bạn sử dụng các linh kiện giá rẻ.
