Đế gắn cảm biến HC-SR04 có khớp xoay linh hoạt
Đây là mẫu đế gắn cảm biến HC-SR04 với thiết kế khớp cầu linh hoạt, giúp bạn dễ dàng xoay chỉnh hướng đo. Sản phẩm gồm phần hộp đựng cảm biến và đế bắt vít vào góc tường, cực kỳ tiện lợi cho các dự án tự động hóa của bạn.
Mô tả

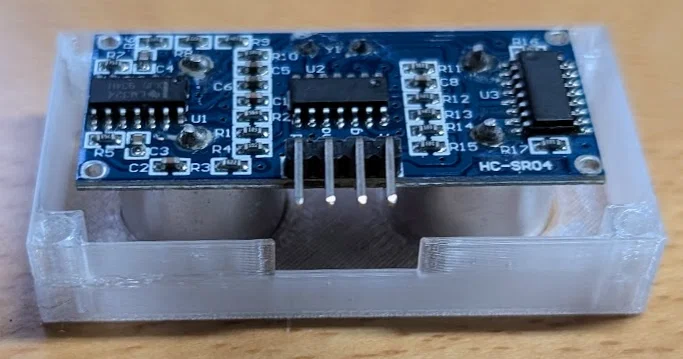

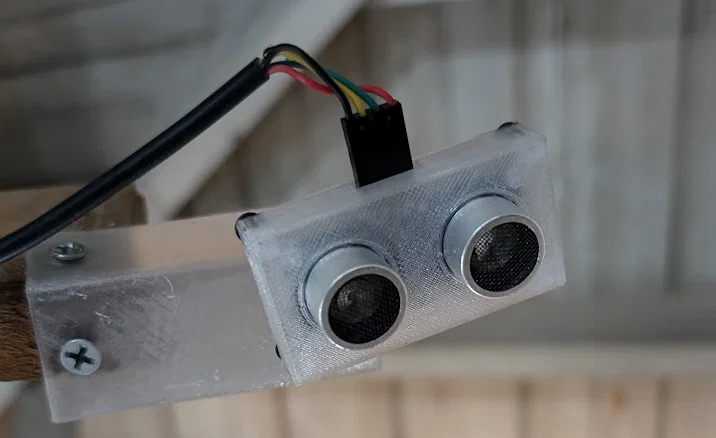

Đế gắn cảm biến HC-SR04. Các bạn bắt ốc vít phần đế vào góc tường, sau đó lắp HC-SR04 vào hộp đựng rồi gắn nắp lưng lại. Chỉ cần nhấn phần khớp cầu vào ổ khớp, bạn có thể xoay chỉnh hướng cảm biến tùy ý. Độ nhám của khớp cầu sẽ giữ cho cảm biến nằm yên tại vị trí mong muốn.
Khi in, nên đặt phần đế hướng mặt ổ khớp xuống dưới. Bạn có thể cần dùng thêm brim và một ít support. Phần nắp trên và dưới của hộp thì không cần support.
Phần lưng của hộp cảm biến được cố định bằng 4 con ốc M3-5mm.
Bạn có thể xem mã nguồn OpenSCAD tại https://github.com/chl33/Garage133/tree/main/scad/SonarBox.
Thiết kế này đã được mình sử dụng trong dự án Garage133.
