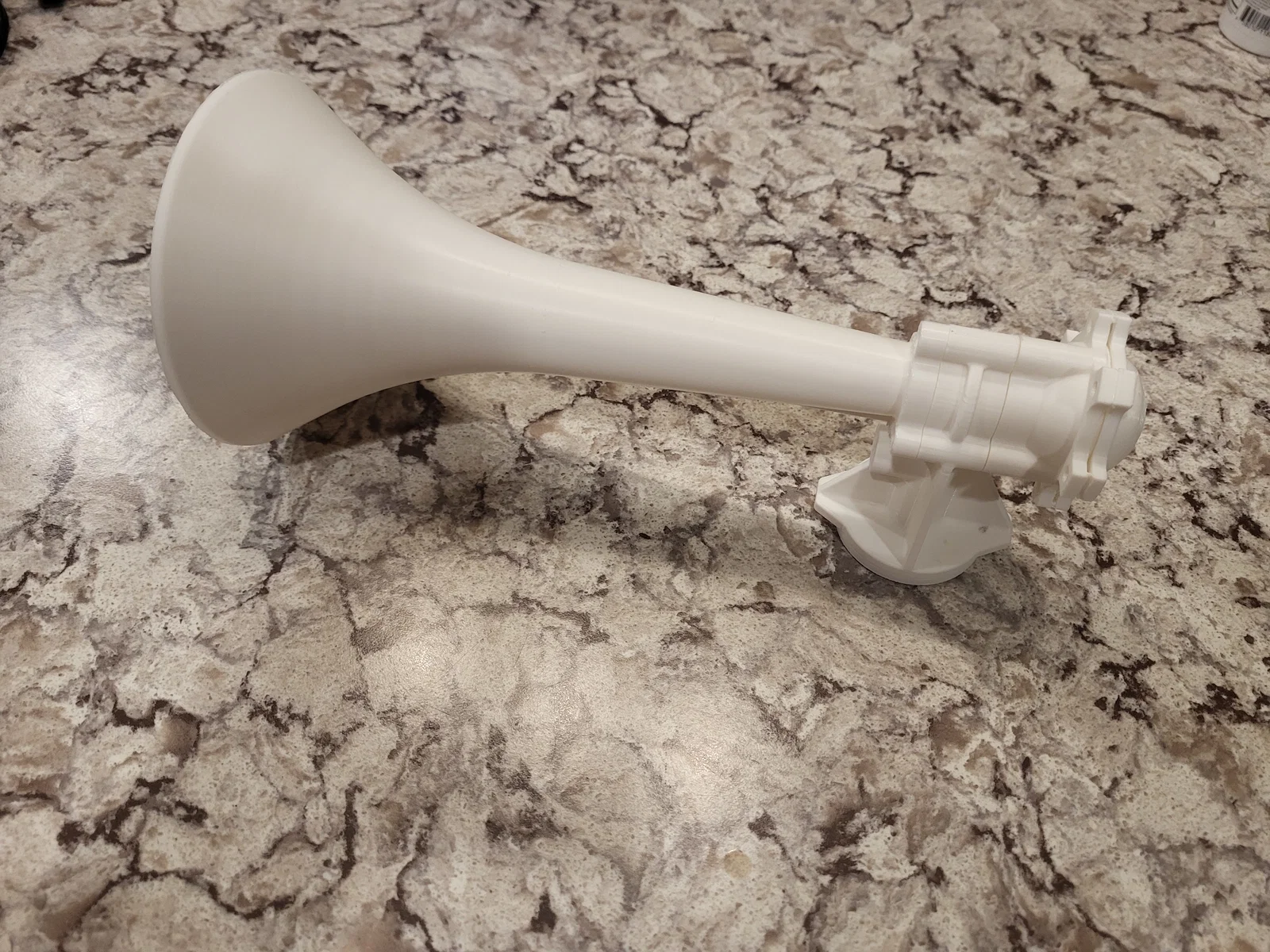

Còi tàu Leslie S3L lấy cảm hứng, hoạt động bằng khí nén!

Ghi chú khi chế tạo

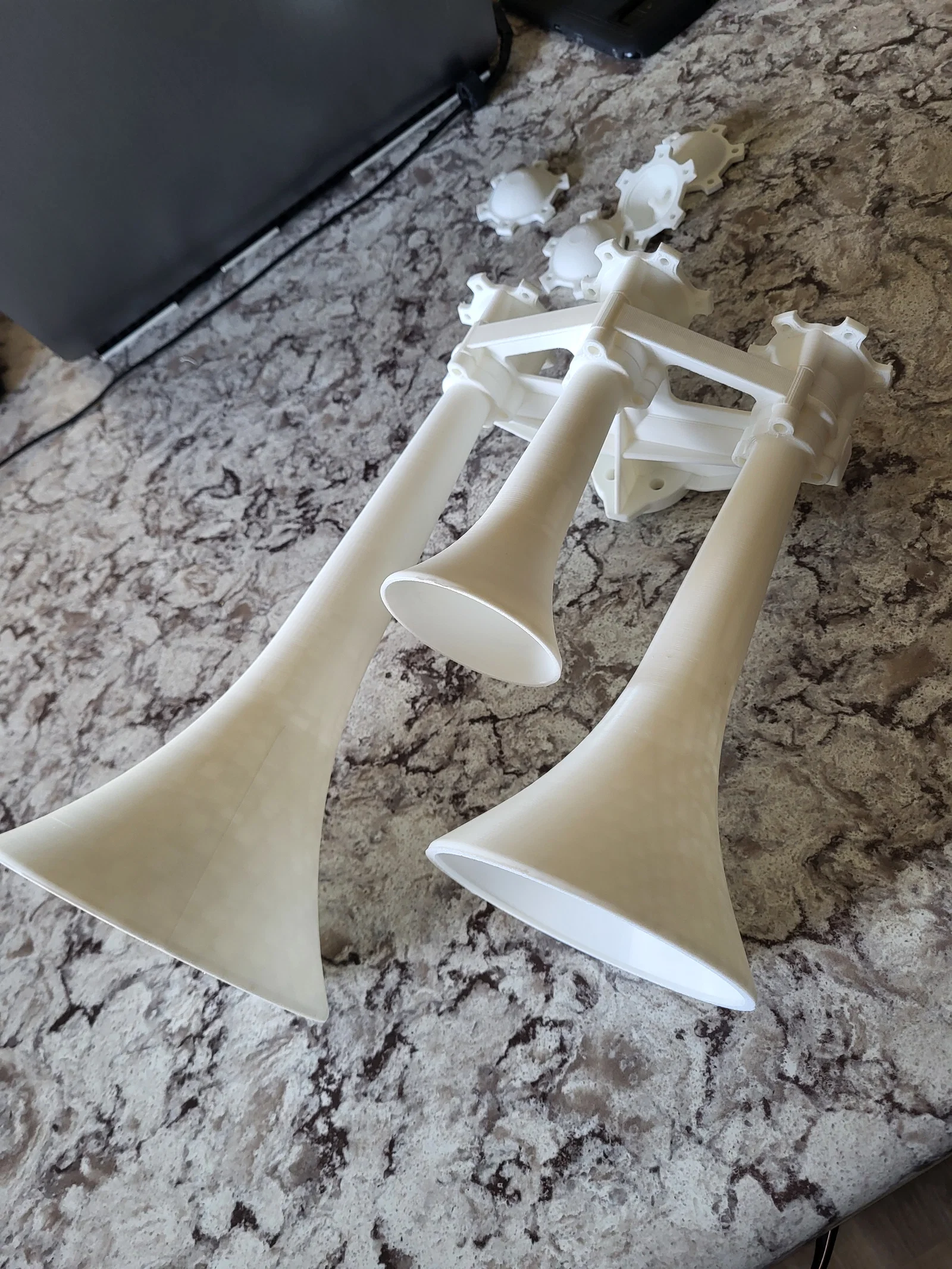

Mẫu thiết kế này được dựa trên nguyên mẫu còi tàu Leslie S-31 đời 1966. Các bộ phận gồm loa còi, nắp sau, buồng hơi và ống góp đơn đều được vẽ lại trên Fusion 360 với tỉ lệ 1:1.

Đây vẫn là dự án đang trong quá trình hoàn thiện. Các file có thể thay đổi khi mình tiếp tục thử nghiệm và tinh chỉnh. Mình sẽ cập nhật các phần mới nhất khi chúng sẵn sàng.

Mình đã in tất cả ở tỉ lệ 50%. Vật liệu làm màng loa là nhựa trong suốt cắt từ bao bì vỉ (blister pack), dày khoảng 0.4 mm.

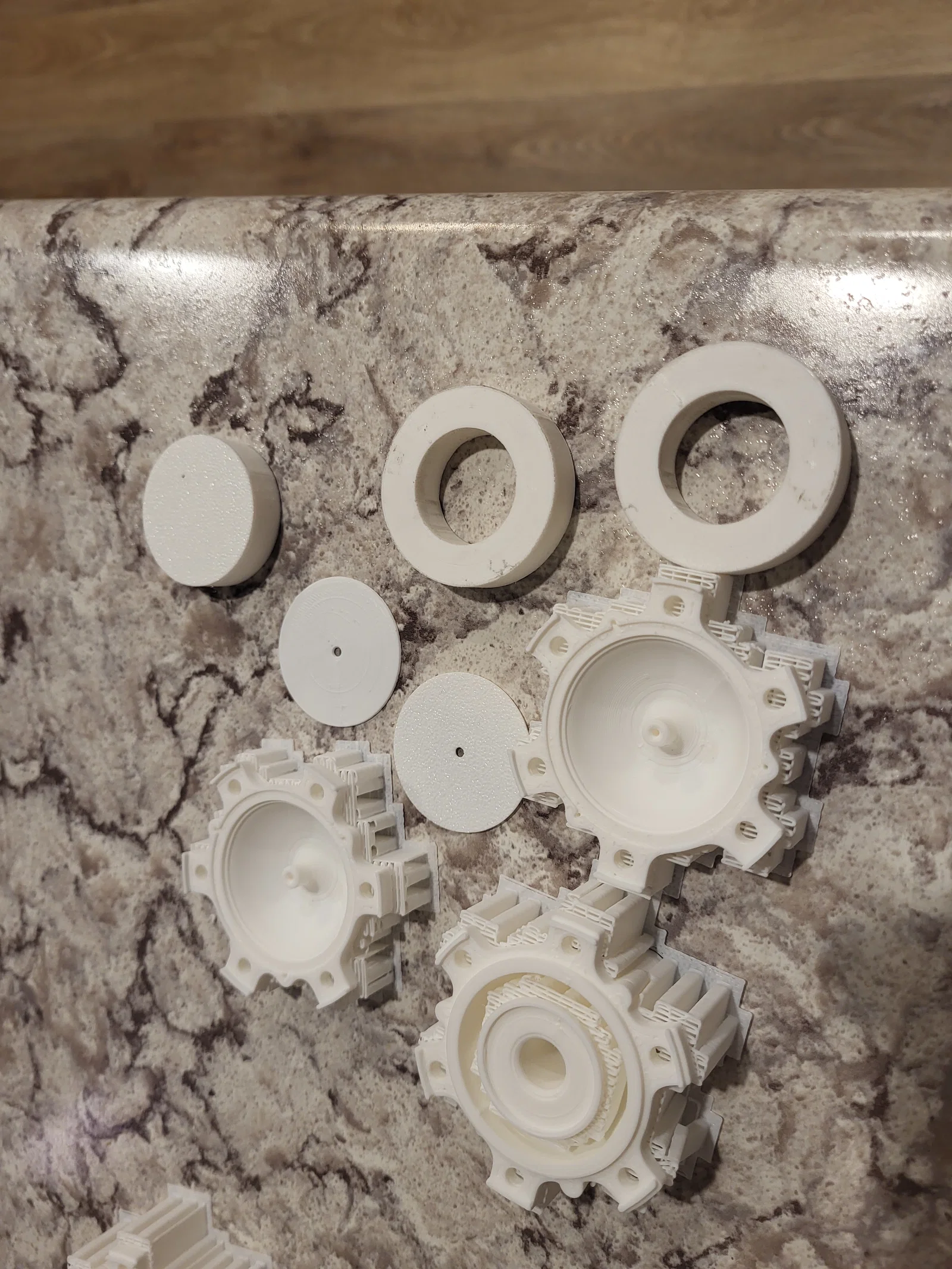

Chế tạo Màng loa và Vòng giữ

Bạn hãy dùng các khuôn đi kèm để làm màng loa và vòng giữ.

Màng loa

1. Dán băng dính hai mặt mỏng lên khuôn rồi dán tấm nhựa từ bao bì vỉ lên.
2. Cắt sơ bộ hình dáng nhựa bằng kéo.
3. Dùng giấy nhám 320 chà các cạnh, vừa chà vừa ướm thử.
4. Khoan lỗ bằng mũi khoan 1/16-inch. Có kèm theo khuôn in sẵn để xác định vị trí lỗ chính xác.

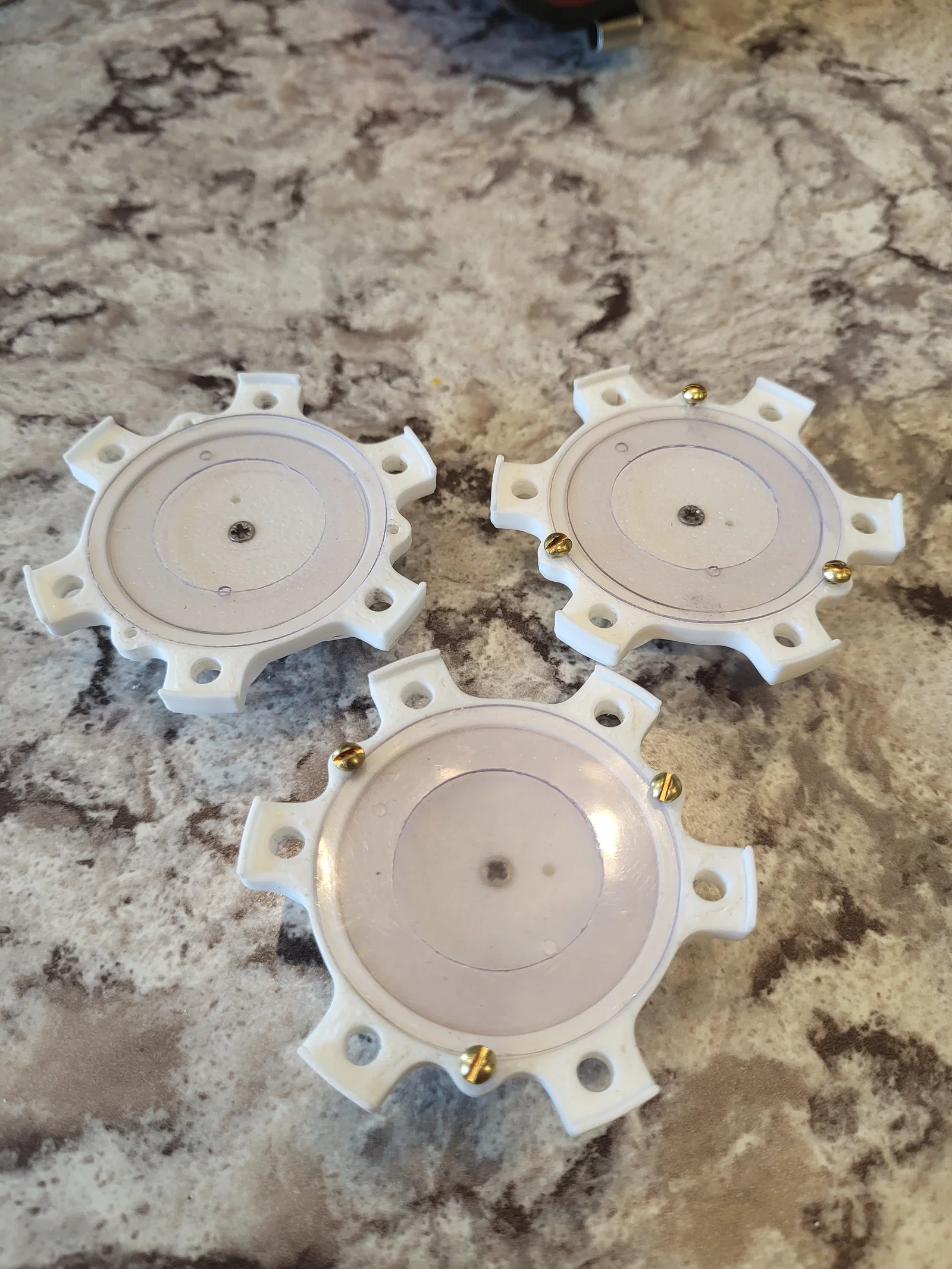

Vòng giữ

1. Kẹp vật liệu vòng giữ vào khuôn lỗ trong.
2. Dùng dao X-Acto cắt bỏ phần nhựa ở giữa.
3. Hoàn thiện cạnh bằng giấy nhám 320.
4. Dùng ốc vít thật nhỏ để cố định vòng giữ. Lưu ý ốc không được làm vướng bề mặt nắp sau.
5. Đừng vặn ốc quá chặt, vòng giữ cần phải phẳng và xoay được tự do.

Bộ khuếch tán (Diffuser)

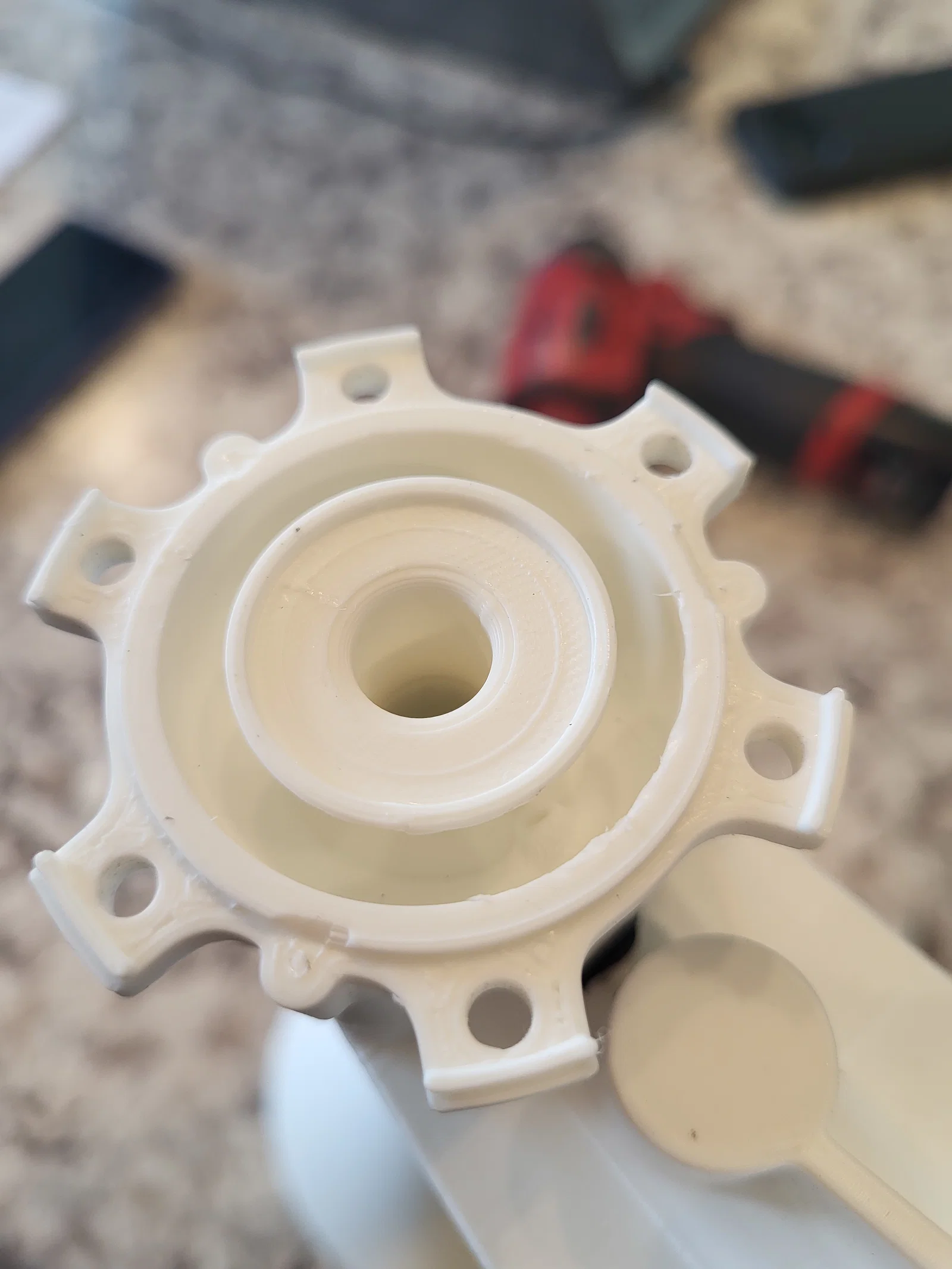

Bộ khuếch tán cũng có thể in được. Hãy khoan lỗ chính giữa bằng mũi 1/16-inch. Sử dụng ốc vít âm đầu (countersunk) để đầu ốc nằm phẳng trên bề mặt.

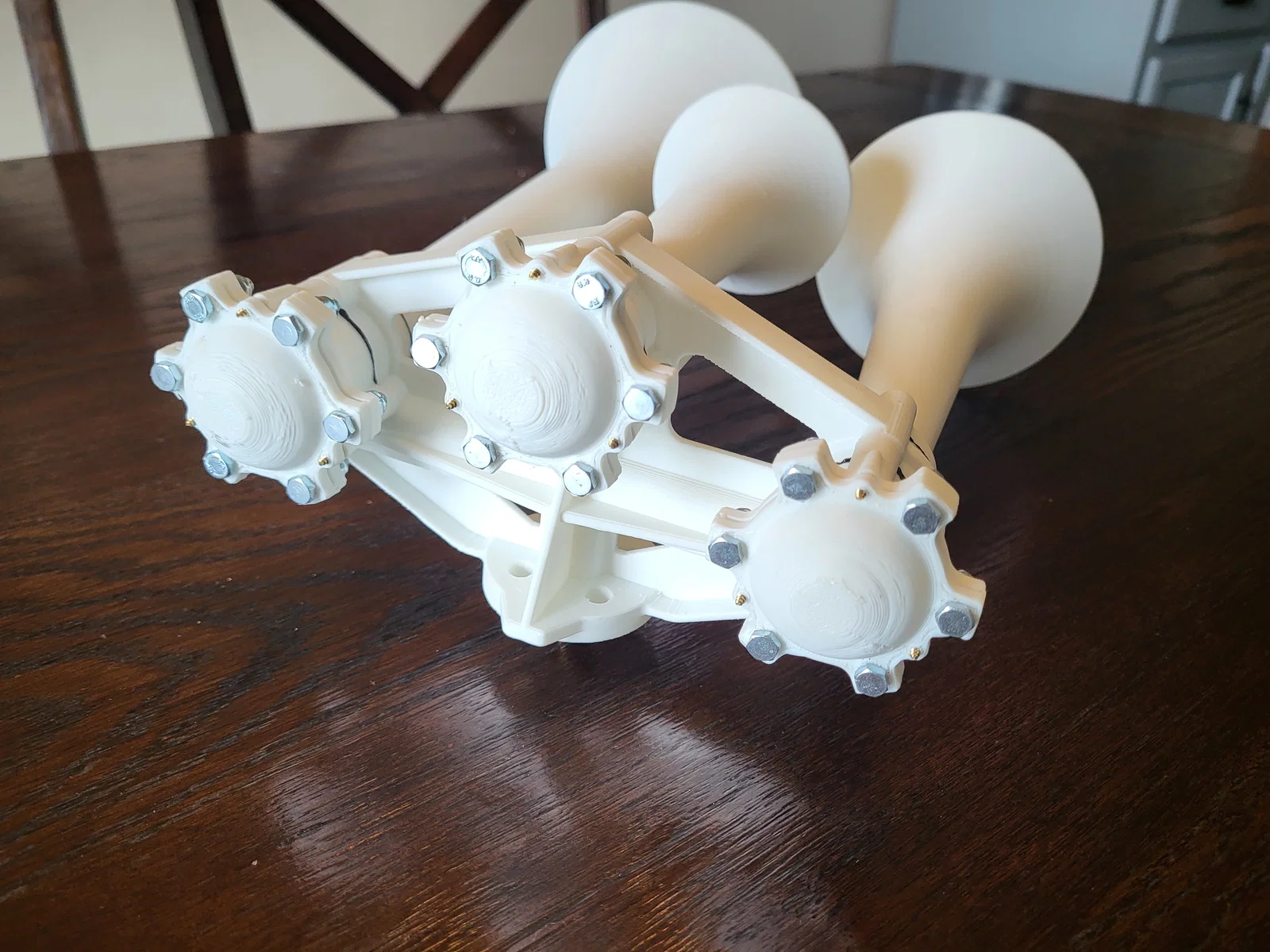

Linh kiện và Lắp ráp

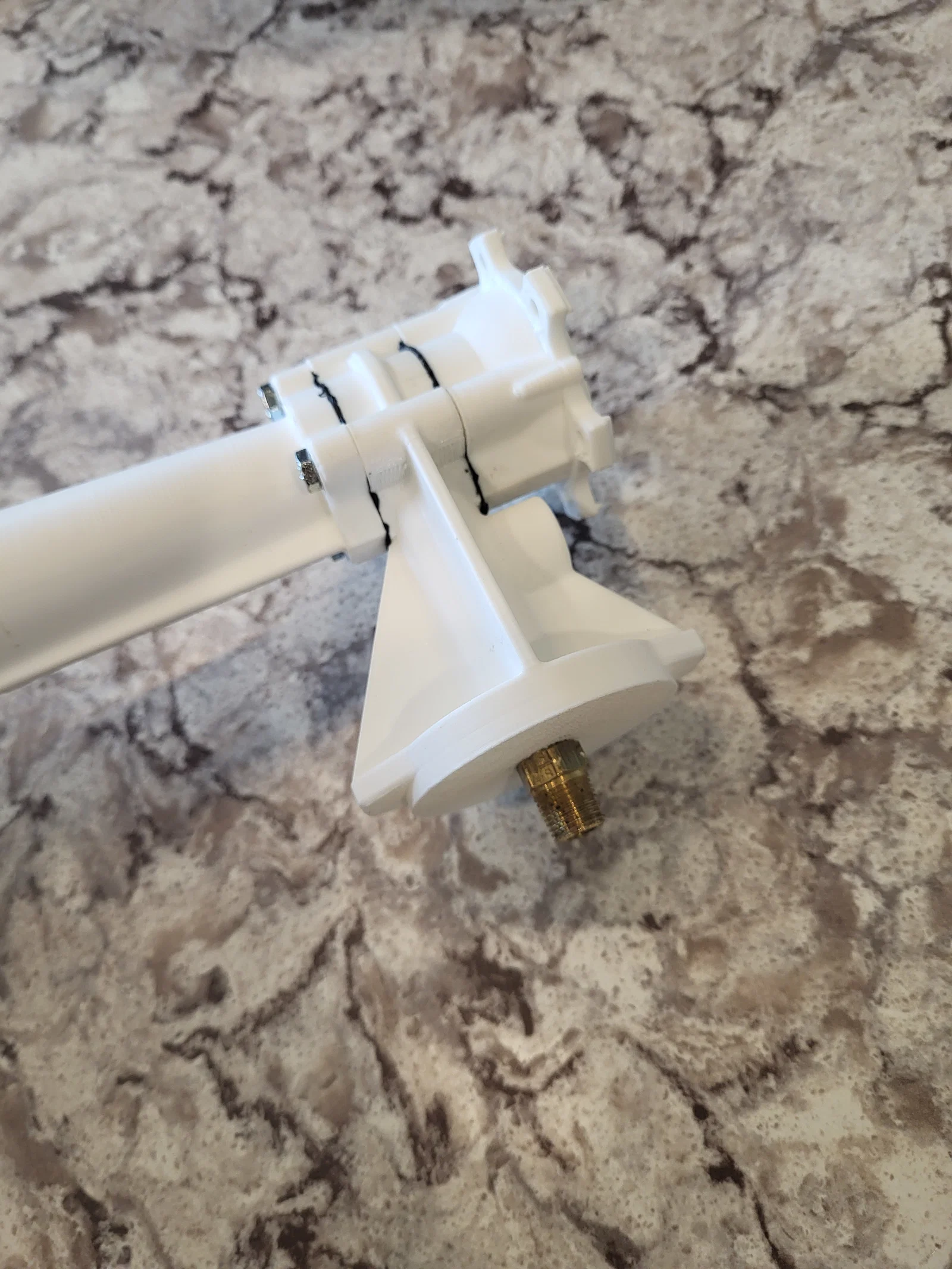

Khi in ở tỉ lệ 50%, các lỗ dẫn khí trên ống góp sẽ vừa với đầu nối khí 1/4-inch nếu mình ép nhẹ một chút.

Mình đã dùng:

• Bu lông M4 x 16 mm và đai ốc khóa nylon M4 cho nắp sau, cần vặn vừa khít.

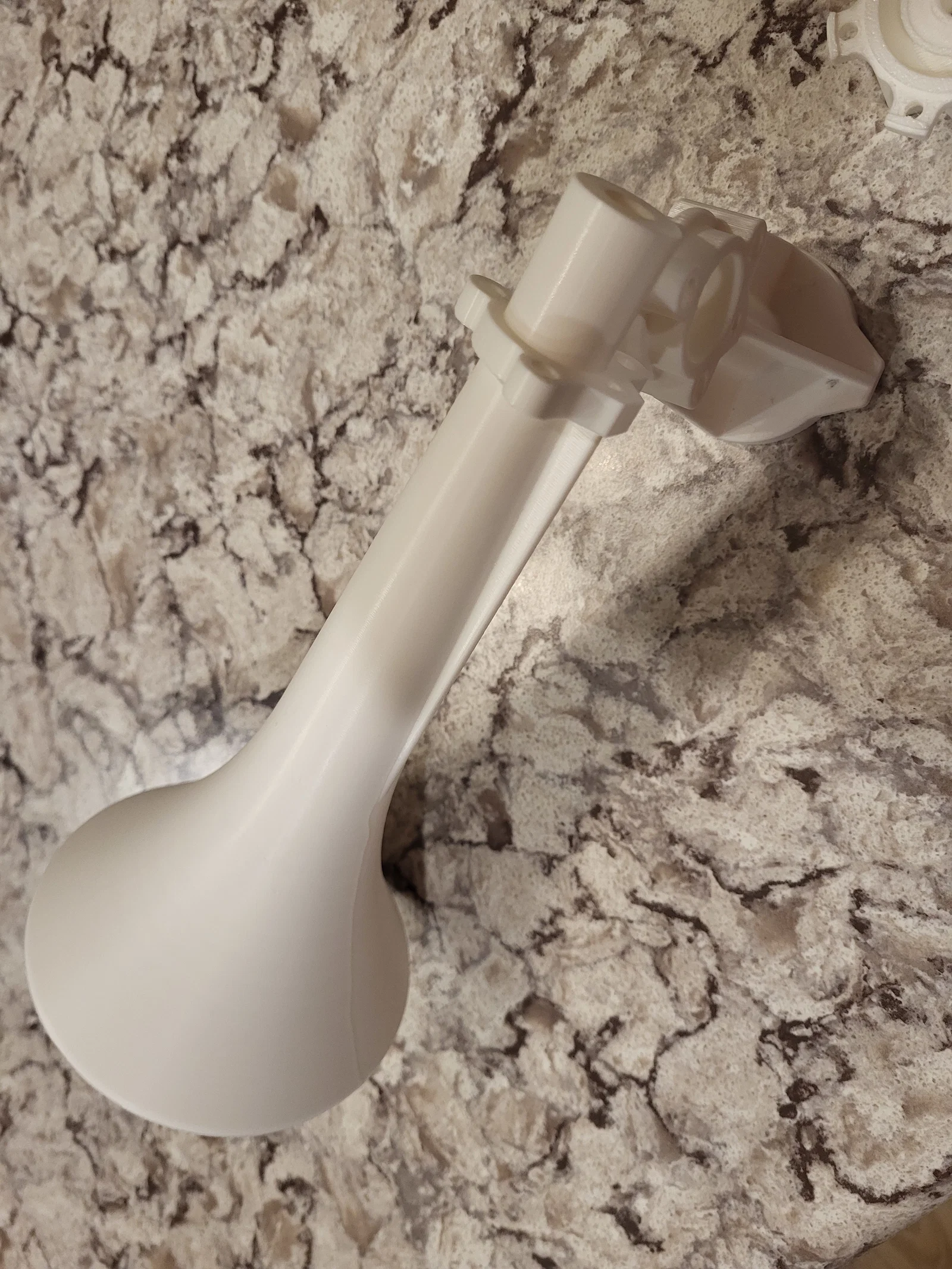

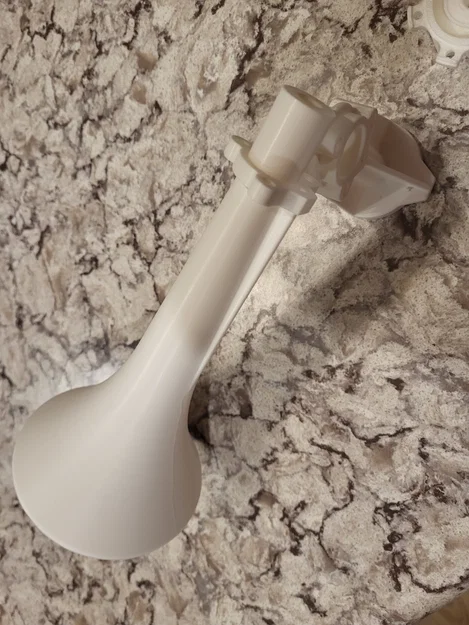

• Bu lông M4 x 40 mm để gắn loa còi vào ống góp và buồng hơi.
• Ốc đầu bằng #1-72 x 3/16-inch cho bộ khuếch tán (Walthers mã 947-1062).
• Ốc đầu bằng 0-90 x 3/16-inch cho vòng giữ (Walthers mã 947-1042).
• Các ốc vít chỉ cần vặn vừa đủ, đừng siết quá chặt!

Lỗ trên buồng hơi cần khoan lại cho vừa bu lông M4. Mình đã dùng mũi khoan 9/64-inch. Đừng khoan sâu quá 10 mm kẻo thủng vào buồng hơi. Bạn cũng có thể dùng ốc đầu dù (pan-head) #10, nhưng đừng dùng ốc dài quá 40 mm.

Ống góp 3 chuông có các nút chặn ở hai đầu để dễ làm sạch vật liệu in thừa bên trong. Các nút này là dạng lắp khít, nhưng tốt nhất nên dùng keo hoặc keo làm kín để cố định.

Quy trình kiểm tra đề xuất

Nên thử làm cho một còi kêu được với ống góp đơn trước khi ráp cả bộ 3 chuông. Kiểm tra từng buồng hơi riêng lẻ. Khi cả 3 buồng đều hoạt động tốt mới tiến hành lắp hoàn chỉnh. Độ hở của màng loa rất quan trọng, chỉ cần thay đổi nhỏ là còi có thể không kêu được.

Thiết lập in cho phiên bản thử nghiệm

Mình in trên máy Creality K2 Plus bằng PLA+.

• Tỉ lệ: 50%
• Wall loops: 3
• Infill: 15%
• Layer height: 0.20 mm
• Supports: Bật khi cần thiết

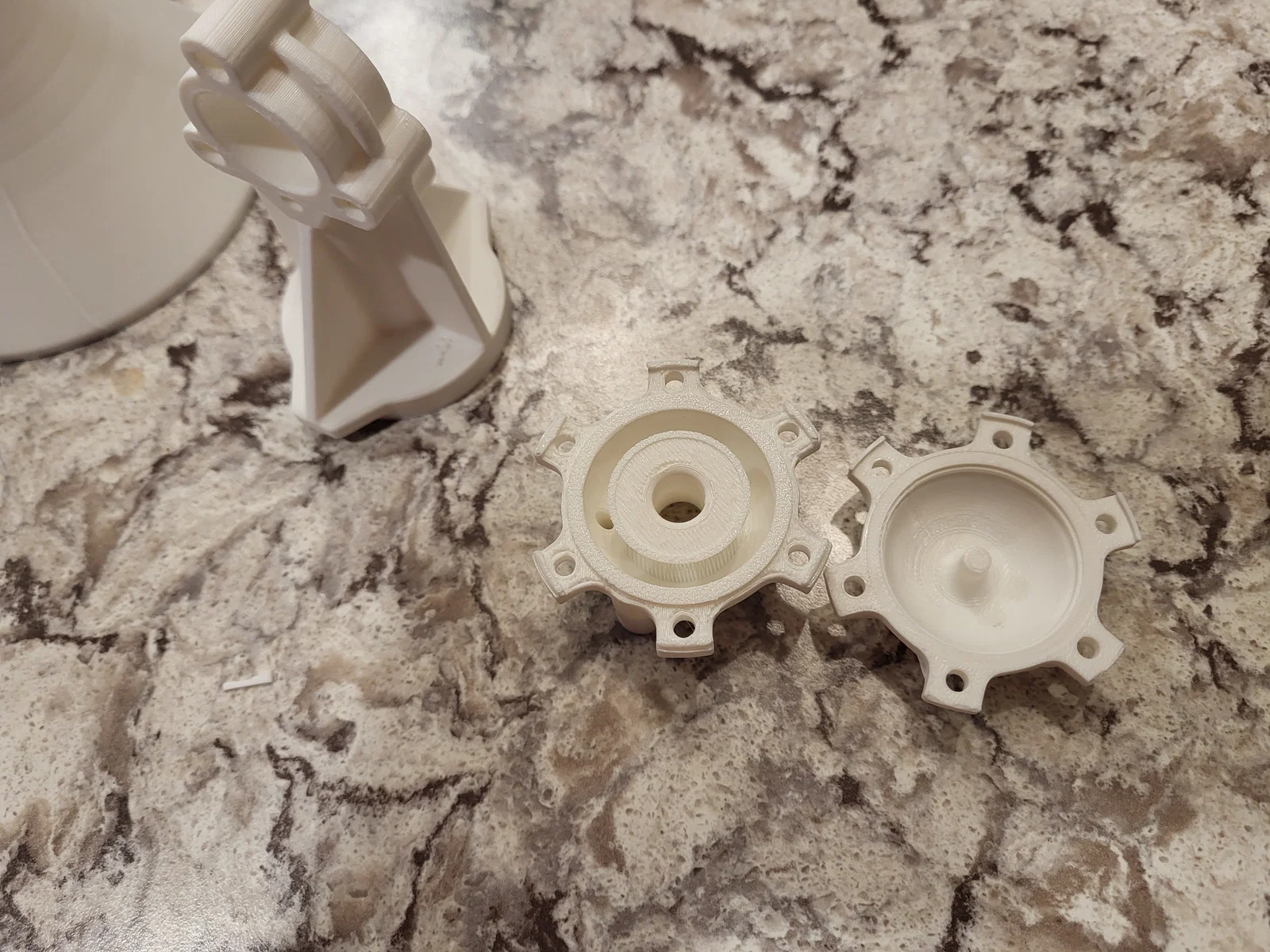

Nên in buồng hơi và nắp sau với bề mặt tiếp xúc màng loa hướng lên trên để đảm bảo bề mặt mịn nhất.

Lưu ý về độ chính xác

Các loa #25 và #44 được mô phỏng theo số đo ước tính và hình ảnh tham khảo. Đây là thiết kế lấy cảm hứng từ Leslie S3L chứ không phải bản sao hoàn hảo, đừng kỳ vọng kích thước khớp từng chi tiết so với đồ gốc.

Cảnh báo an toàn

Còi này kêu rất to. Rất, rất to. Hãy thử nghiệm ngoài trời và nhớ đeo đồ bảo vệ tai.
