Khớp nối Ball-Hinge-Ball 6mm

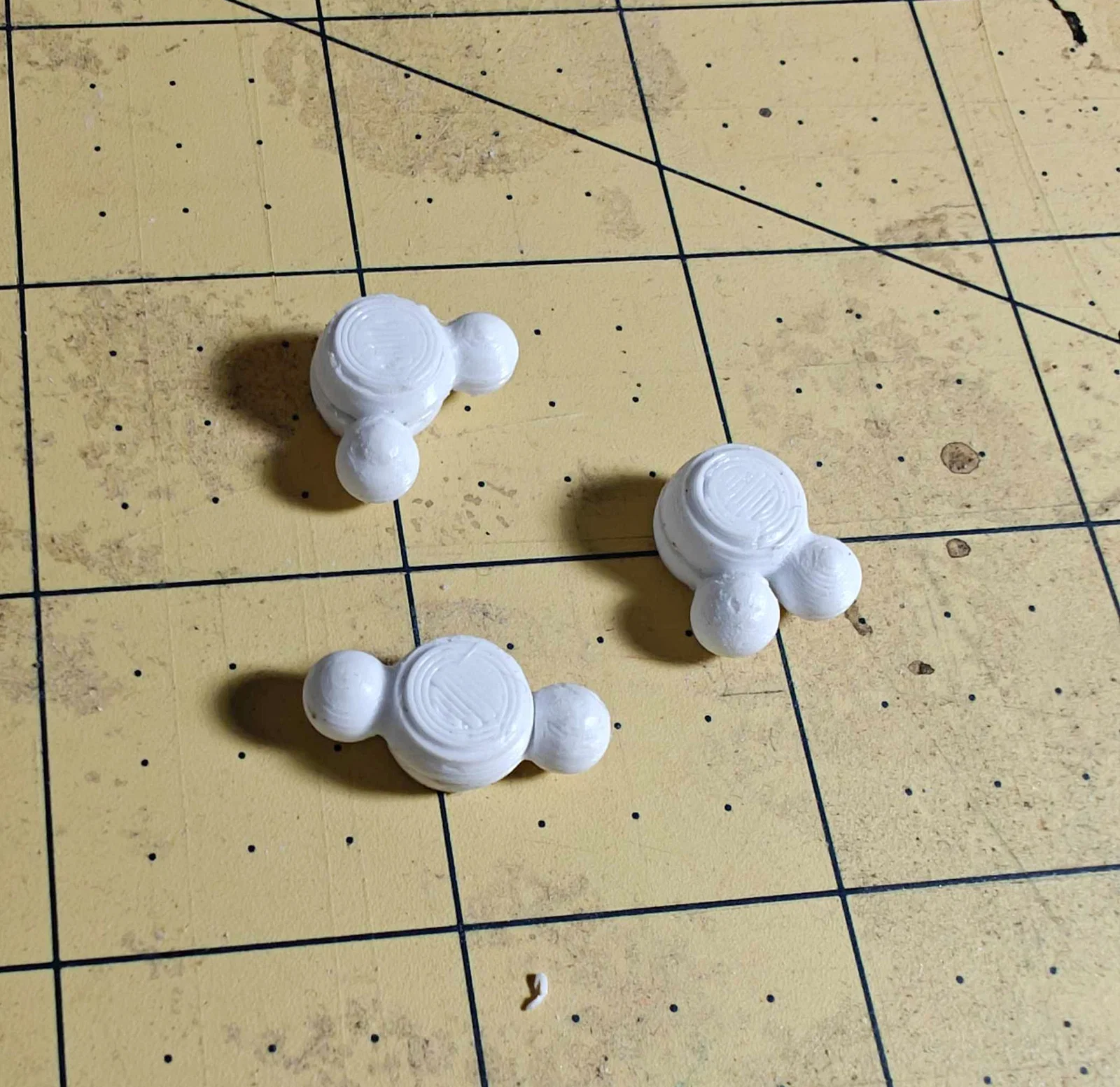

Đây là khớp nối cầu-bản lề-cầu với đường kính quả cầu ngoài 6mm, tương thích với nhiều hệ thống lắp ráp khác nhau. Phần trục và nắp khớp vào nhau và có một khe nhỏ để tra keo dán.

Tôi cần một loại khớp có phạm vi chuyển động linh hoạt nhưng phải được đóng kín, chắc chắn và không cần dùng ốc vít. Mẫu khớp Substratum trông khá hoàn hảo, nhưng tôi hơi lo về việc chốt bị lỏng theo thời gian, sẽ rất khó để tháo ra sửa chữa trong dự án cụ thể của mình.

Tôi không sử dụng hình học nào từ thiết kế gốc, nhưng cũng xin dành lời cảm ơn đến tác giả vì đã giúp tôi nhận ra mình thực sự cần gì!

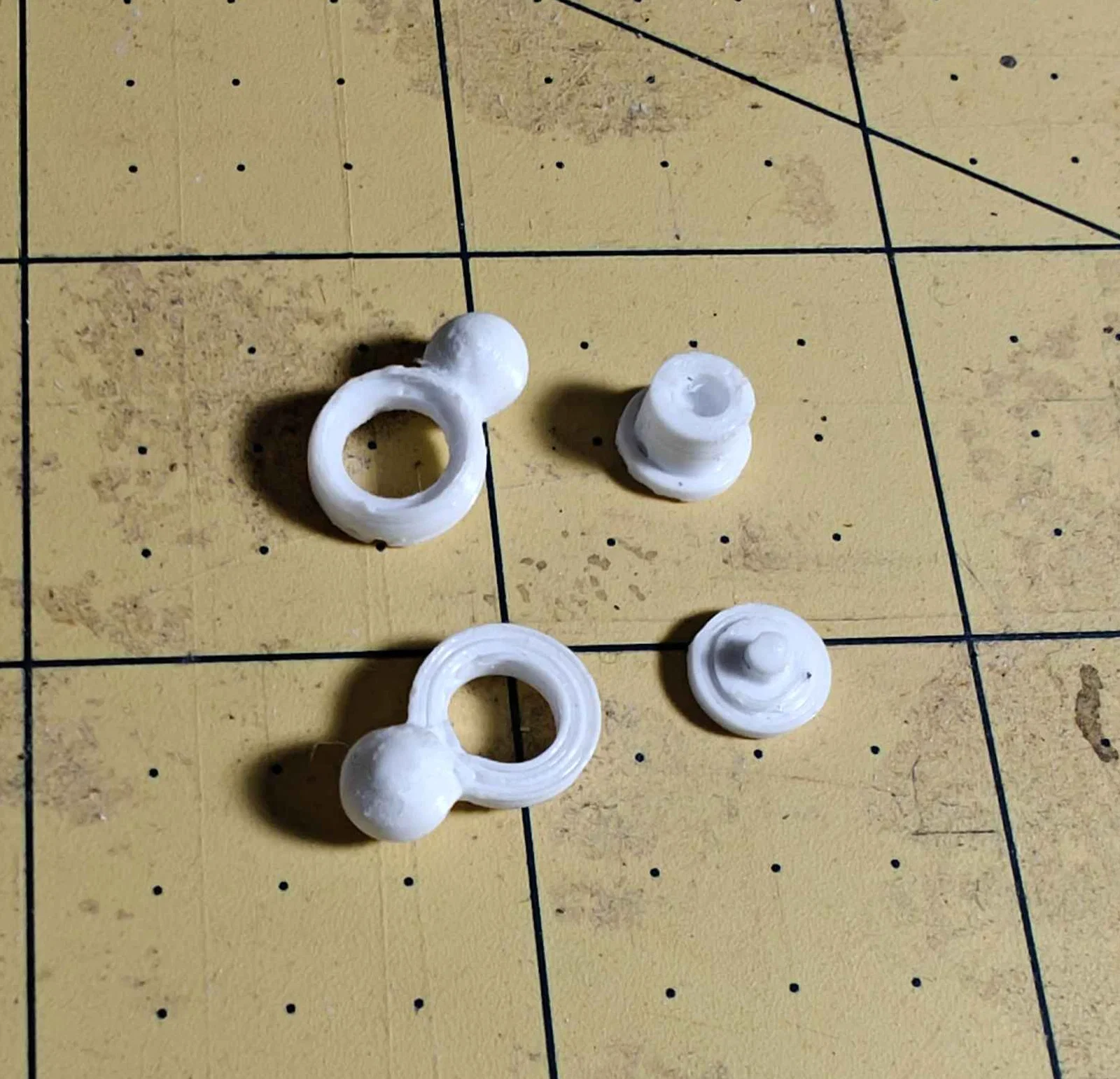

Hướng dẫn in Với mỗi khớp, bạn cần in 2 phần thân (Body) và mỗi loại 1 phần trục (Axel) cùng nắp (Cap). Tôi thường in phần thân với mặt phẳng nằm xuống dưới và có hỗ trợ (support), kết quả đạt được khá ổn.

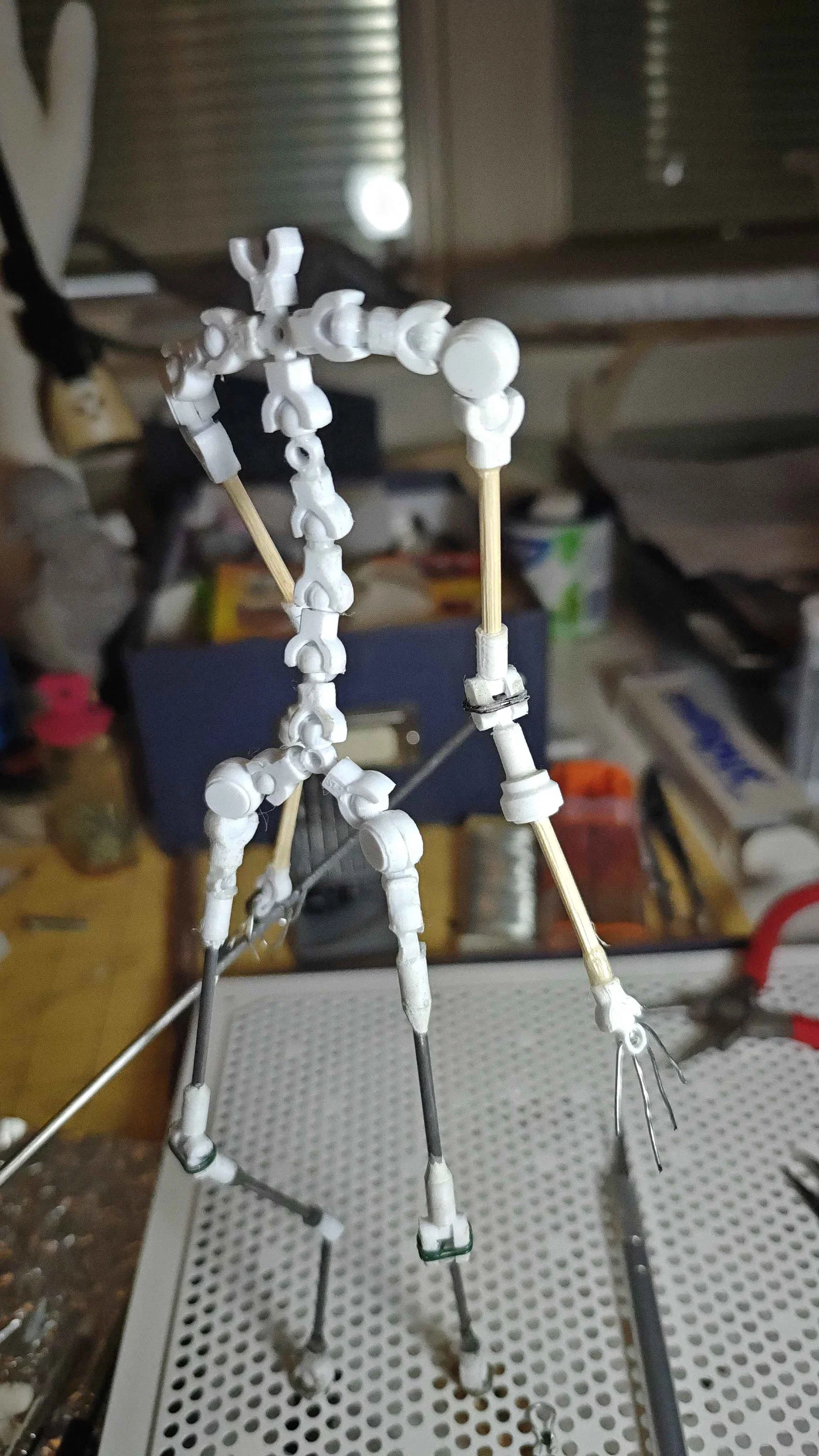

Bộ khớp cầu-ổ cắm trong ảnh minh họa khung xương nằm ở đây:
