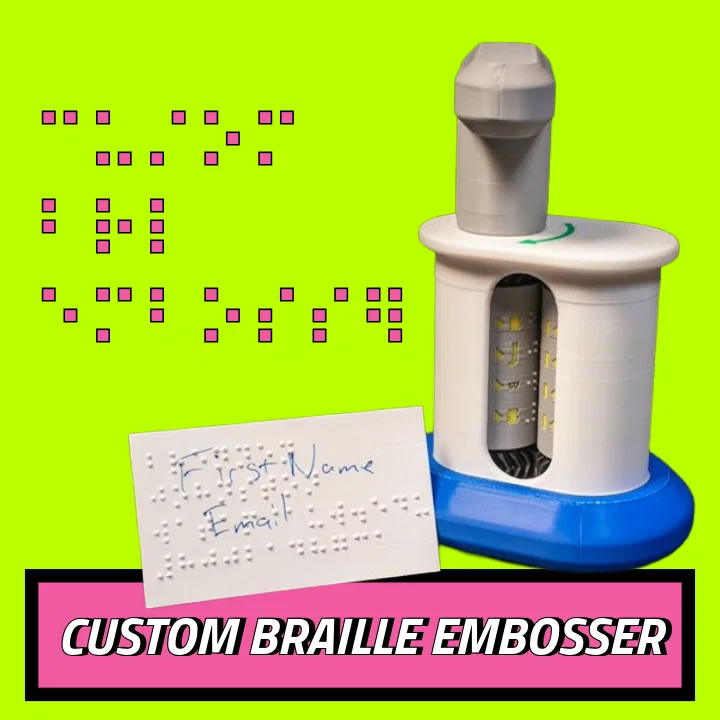

Máy dập chữ nổi Braille tùy chỉnh - Vận hành bằng tay

Mình bắt đầu dự án này vì không tìm được giải pháp giá rẻ nào để làm danh thiếp và nhãn dán in chữ nổi Braille. Các loại máy dập chữ nổi hiện nay thường rất khó mua, hoặc nếu có thì chỉ là bảng nhựa và dùi chọc, máy Perkins đắt đỏ hay máy dập điện tử. Những công cụ đó đều tốt, nhưng không phải là cách đơn giản hay tiết kiệm để làm một mẻ danh thiếp nhỏ. Hy vọng dự án này sẽ giúp lấp đầy khoảng trống đó.

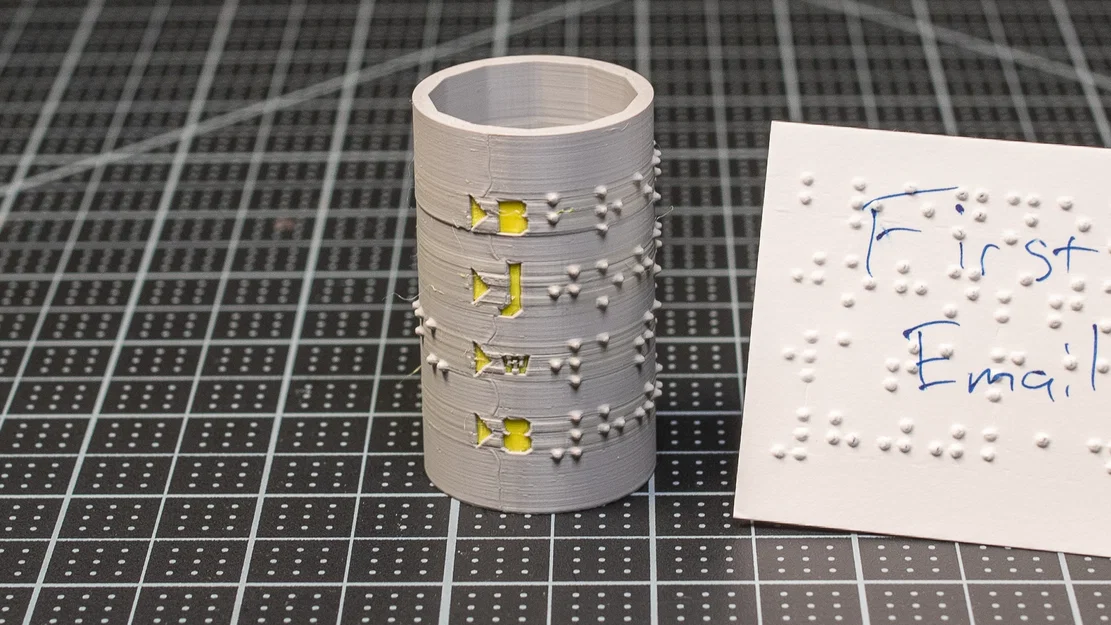

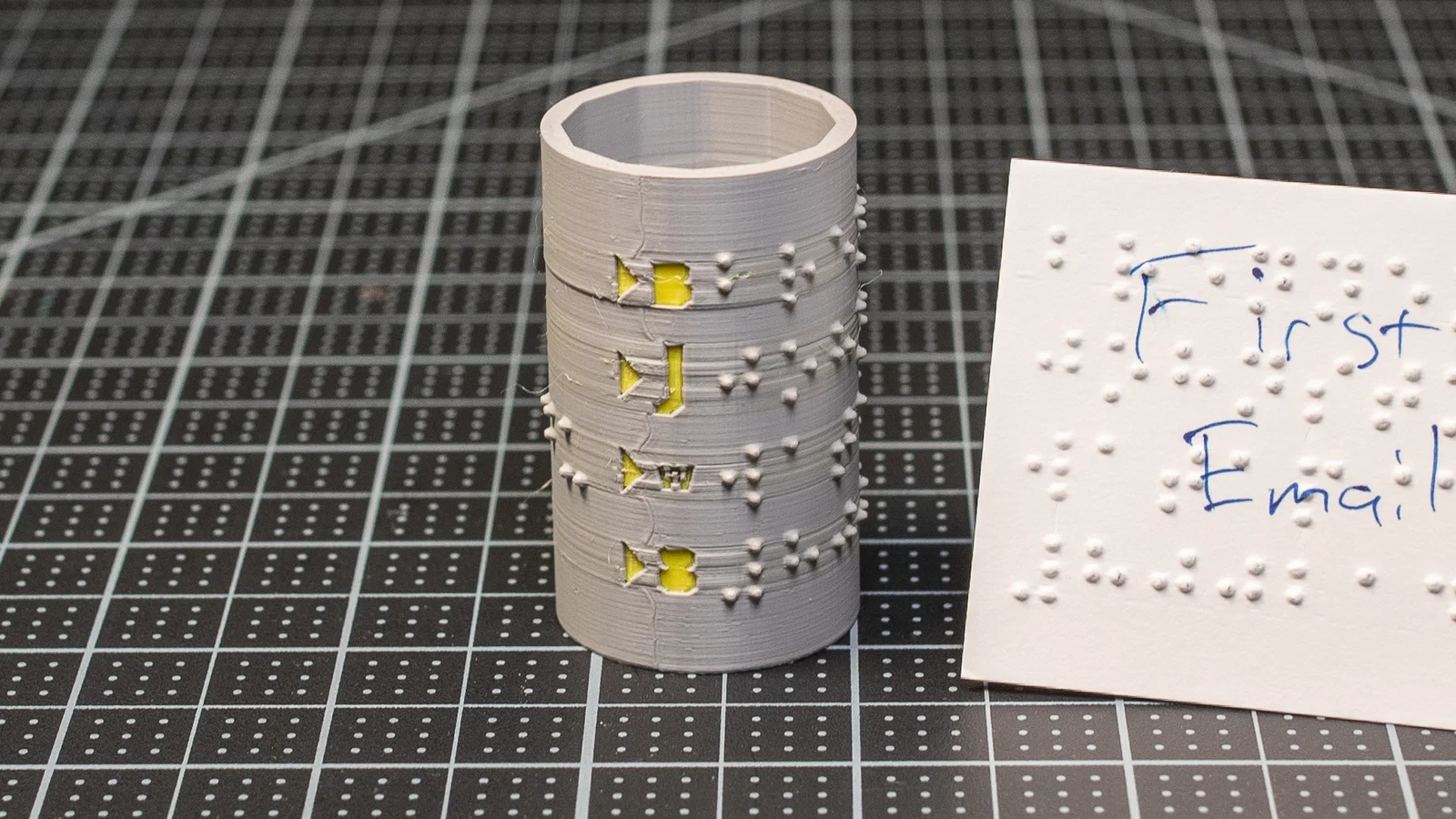

Máy này rất đơn giản: được in 3D hoàn toàn, vận hành bằng tay, gồm 10 chi tiết lắp ráp dạng snap-fit (không cần ốc vít, lò xo, keo dán hay linh kiện điện tử). Nội dung chữ nổi nằm trên trục in, kết hợp với trục đối diện. Khi muốn đổi nội dung, bạn chỉ cần in lại trục mới. Bạn nên dùng công cụ web mình tạo kèm theo dự án, hoặc dùng phiên bản OpenSCAD nếu muốn dùng offline.

Đối tượng sử dụng: Người khiếm thị, giáo viên, phụ huynh, người chăm sóc, trường học, thư viện và các tổ chức phi lợi nhuận không có ngân sách lớn cho máy Perkins Brailler.

Danh sách linh kiện

File bao gồm

• File STL của thiết bị dập
• File STL của trục in mẫu
• Profile in (.3mf)
• Nguồn CAD: Fusion360 + STEP + OBJ (cho người remix)

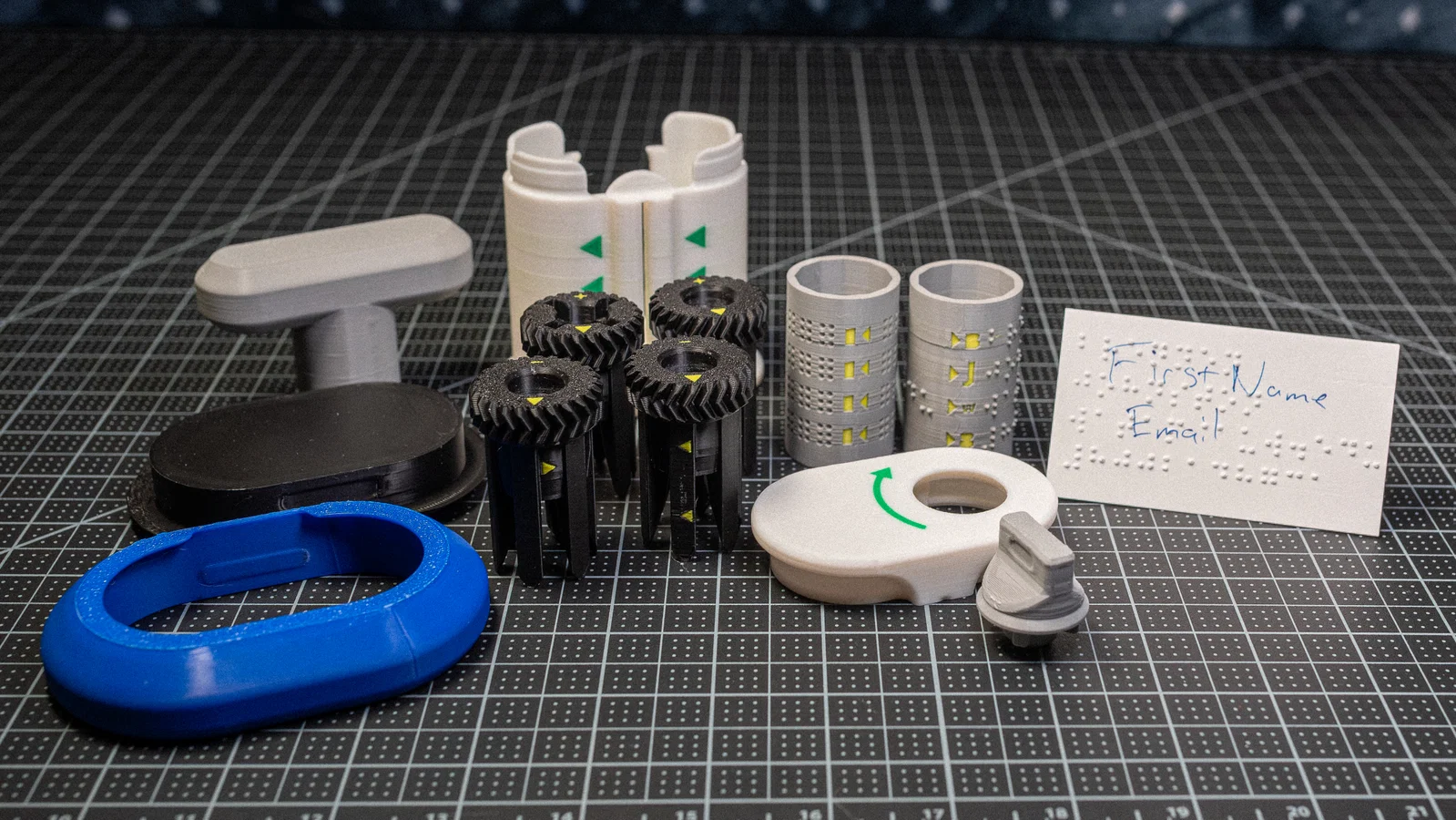

10 linh kiện thiết bị

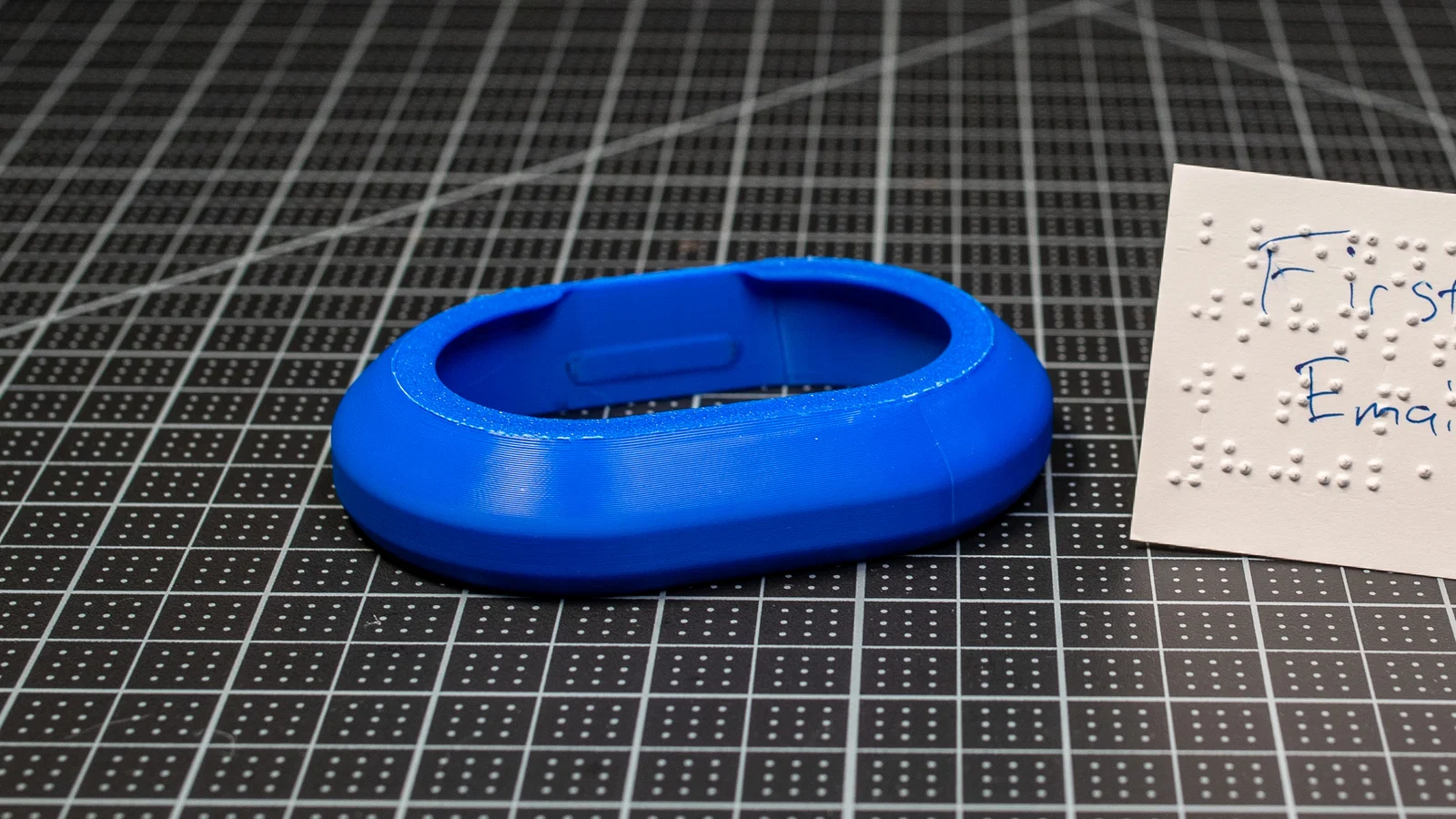

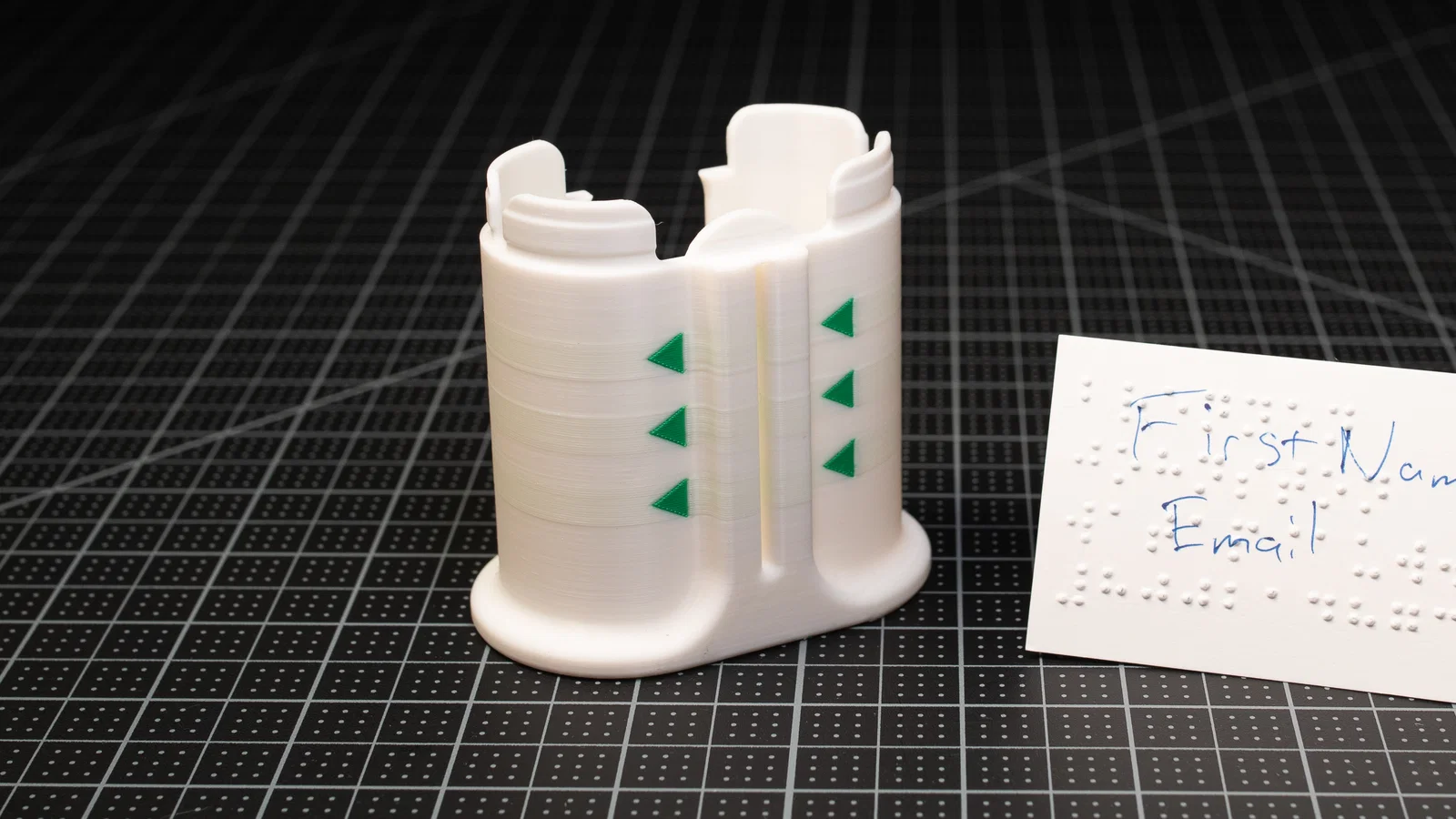

• P01: Đế thân máy

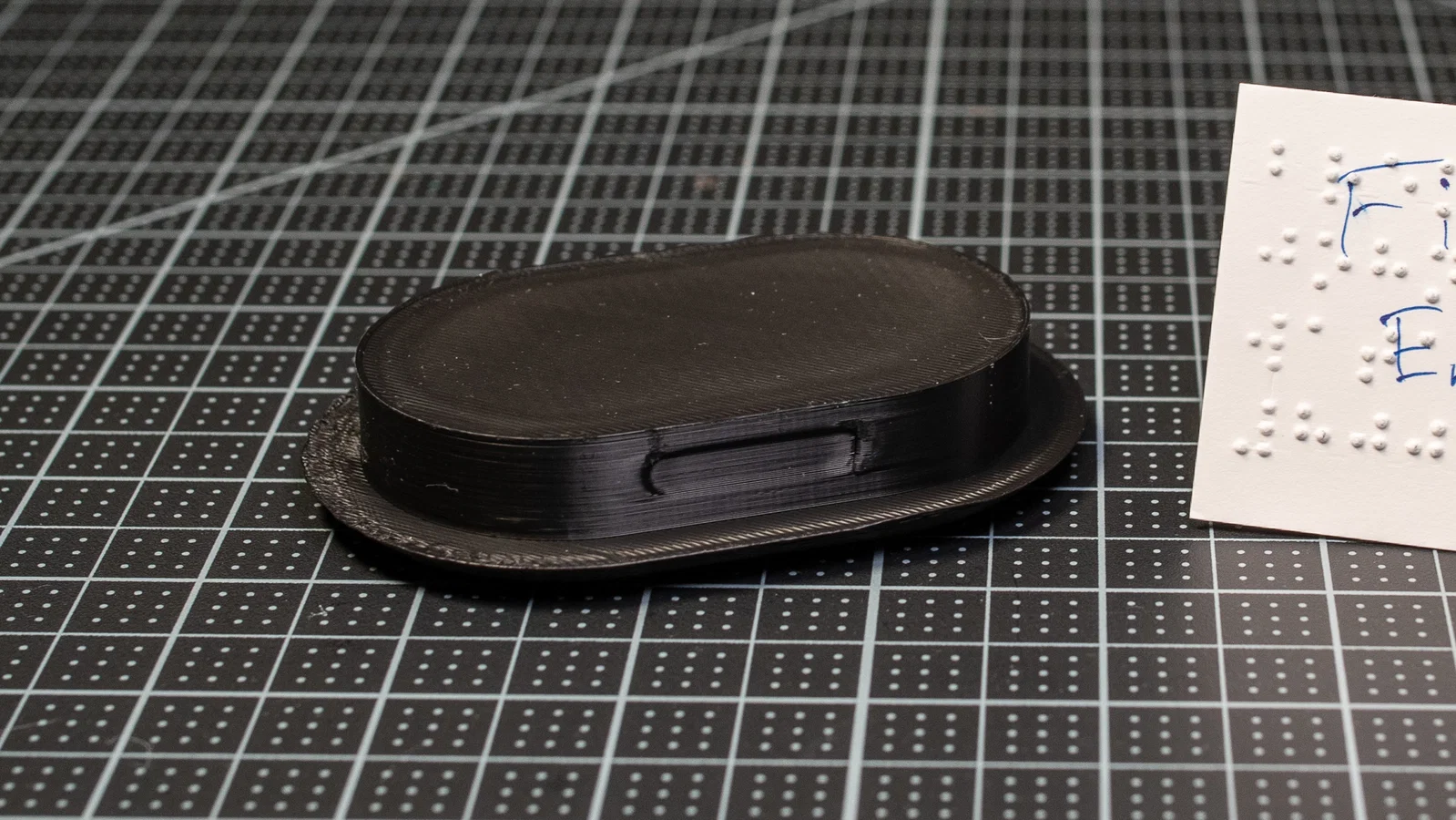

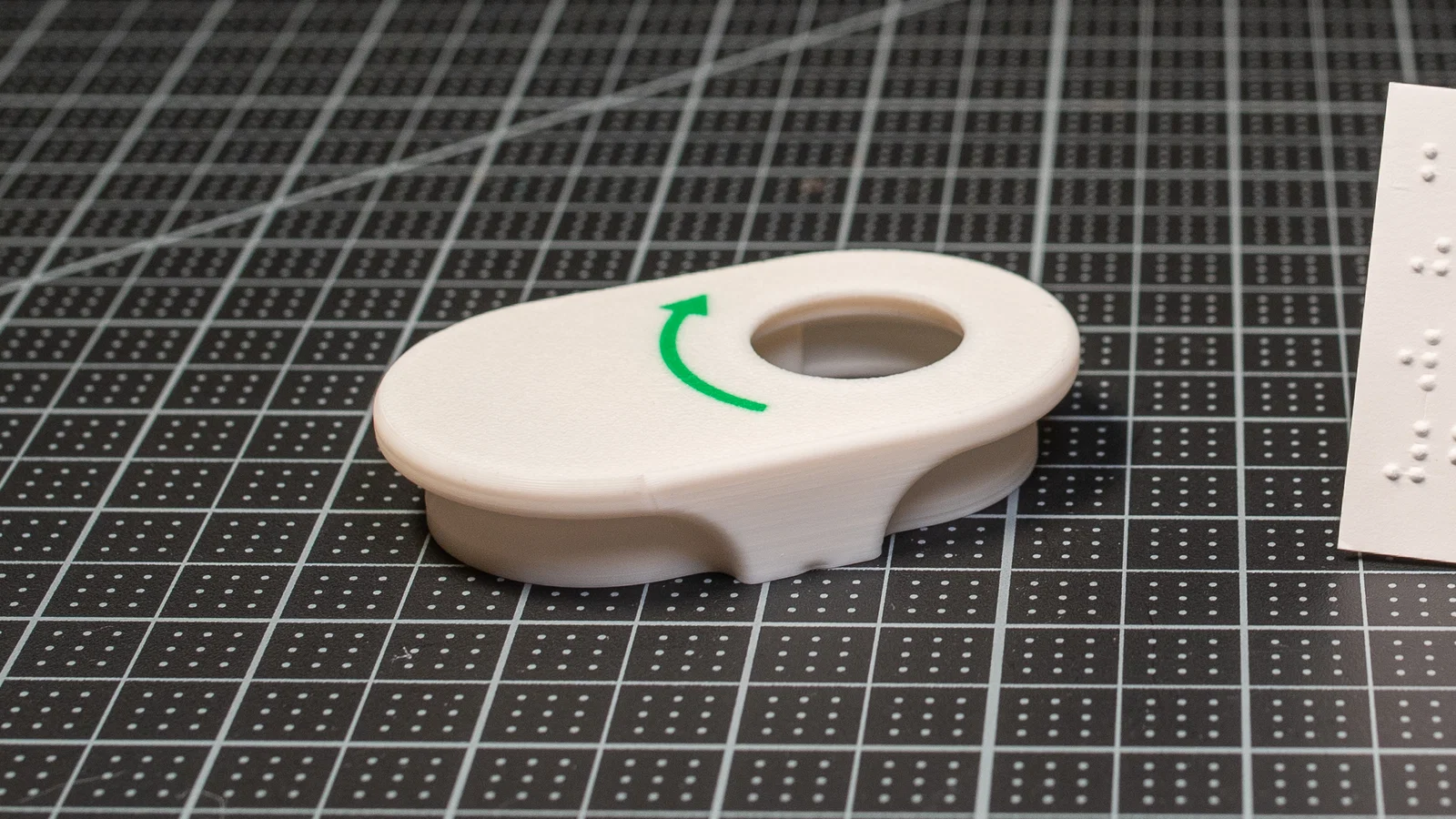

• P02: Nắp thân máy

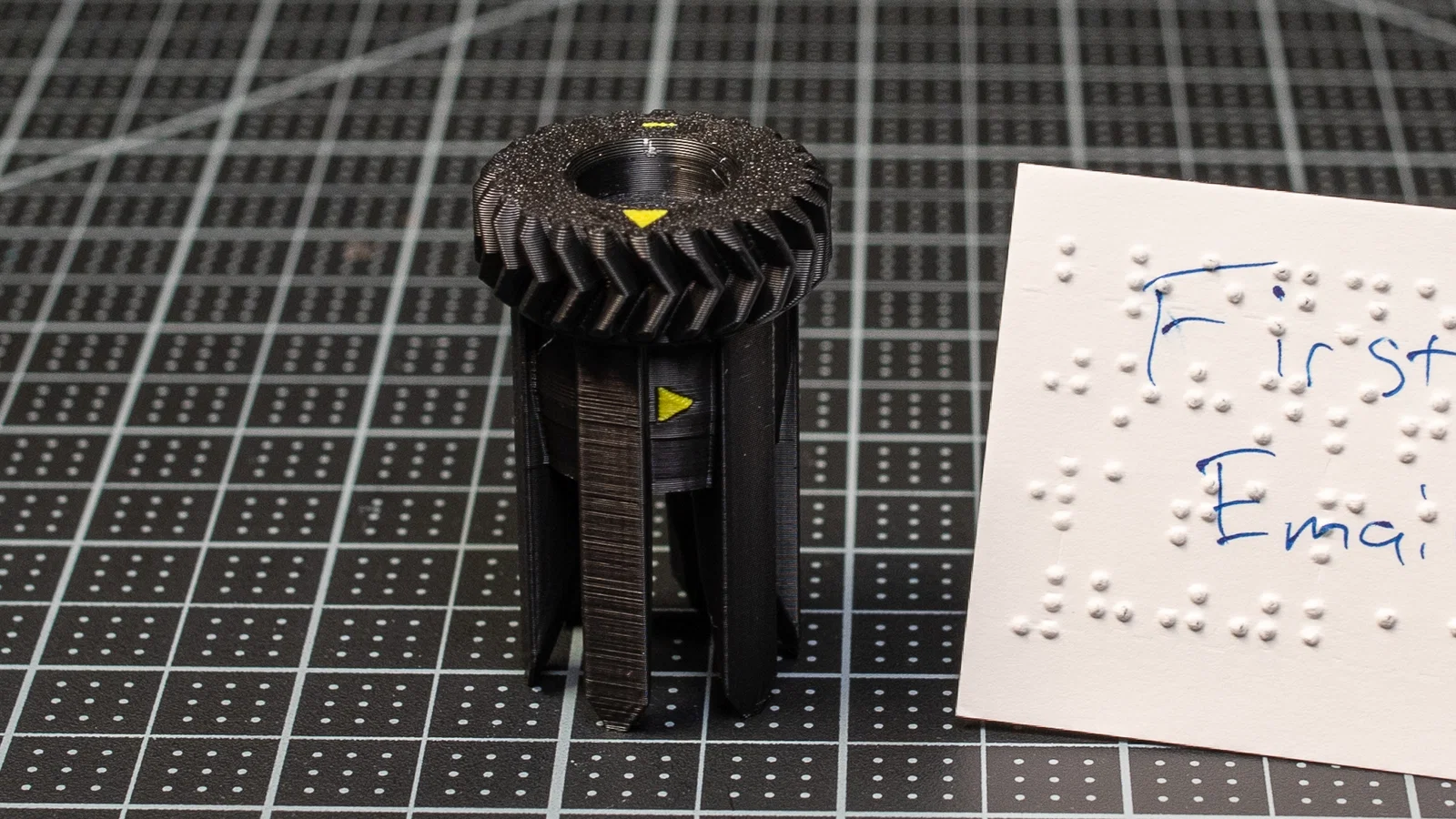

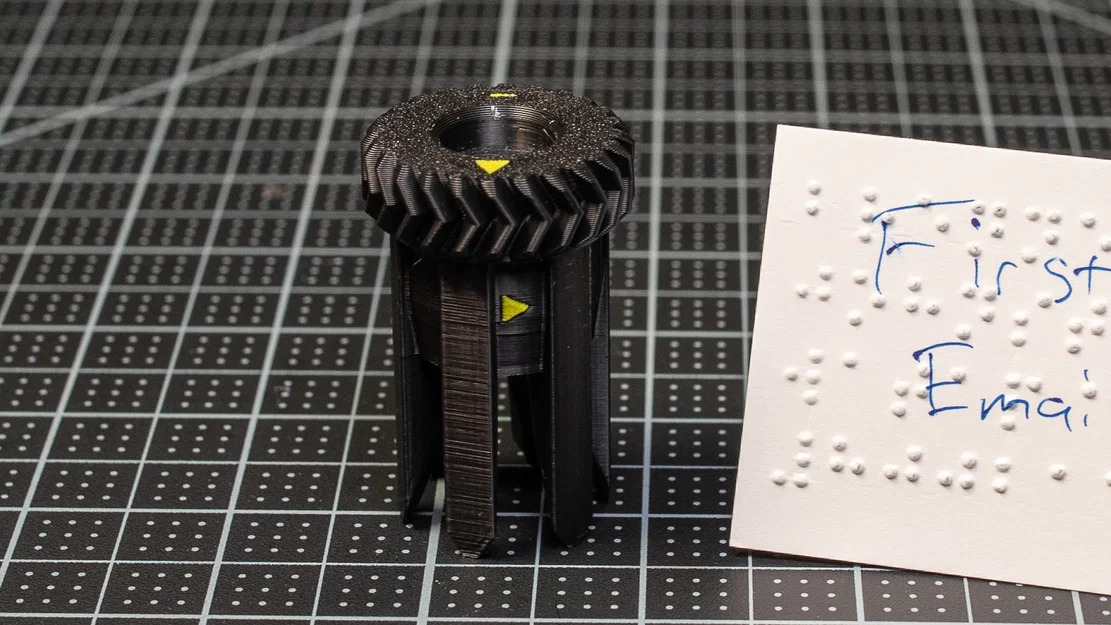

• P03: Giá đỡ trục dập A1
• P04: Giá đỡ trục dập A2

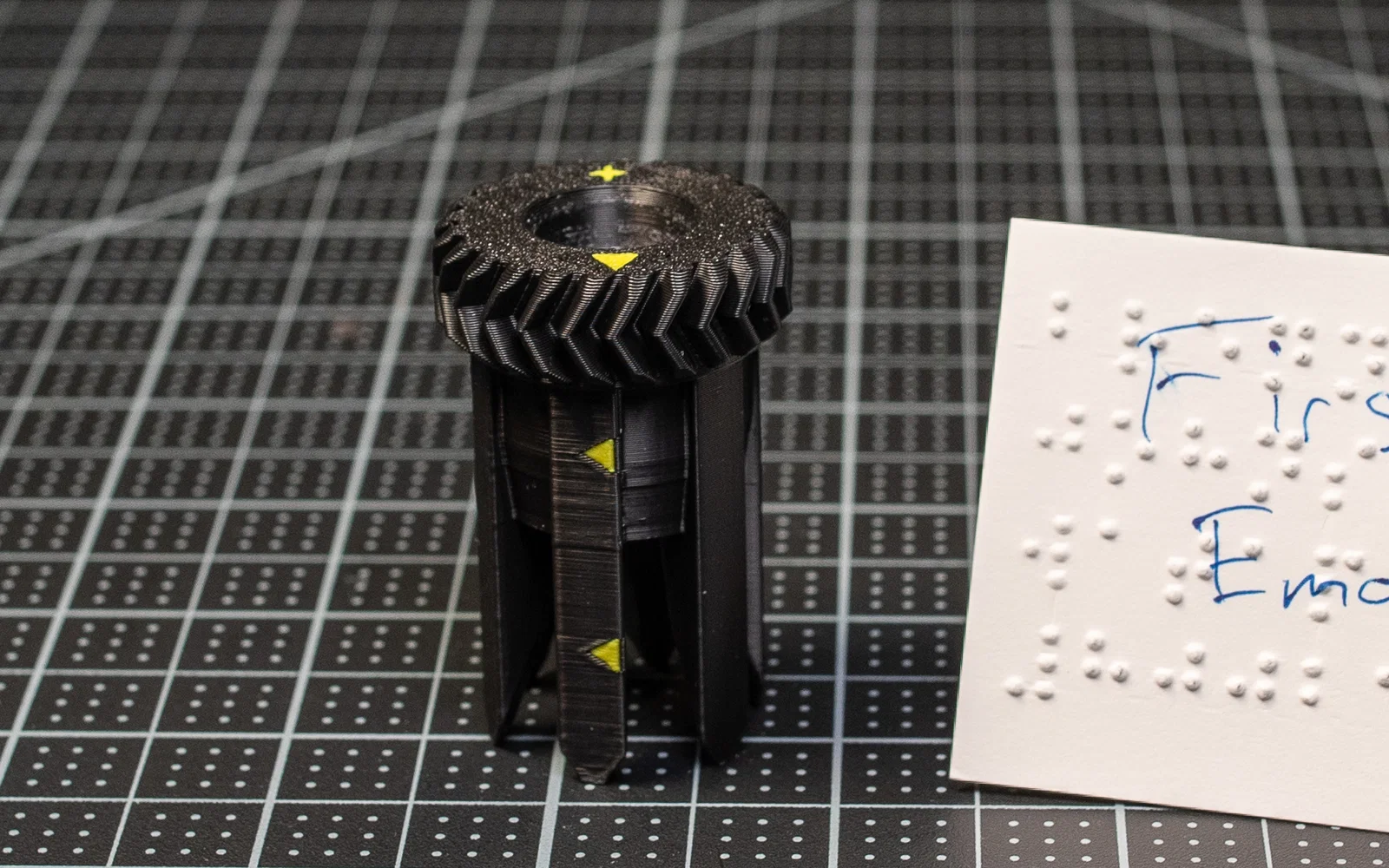

• P05: Giá đỡ trục đối A1
• P06: Giá đỡ trục đối A2
• P07: Phần mở rộng tay cầm dưới
• P08: Phần mở rộng tay cầm trên

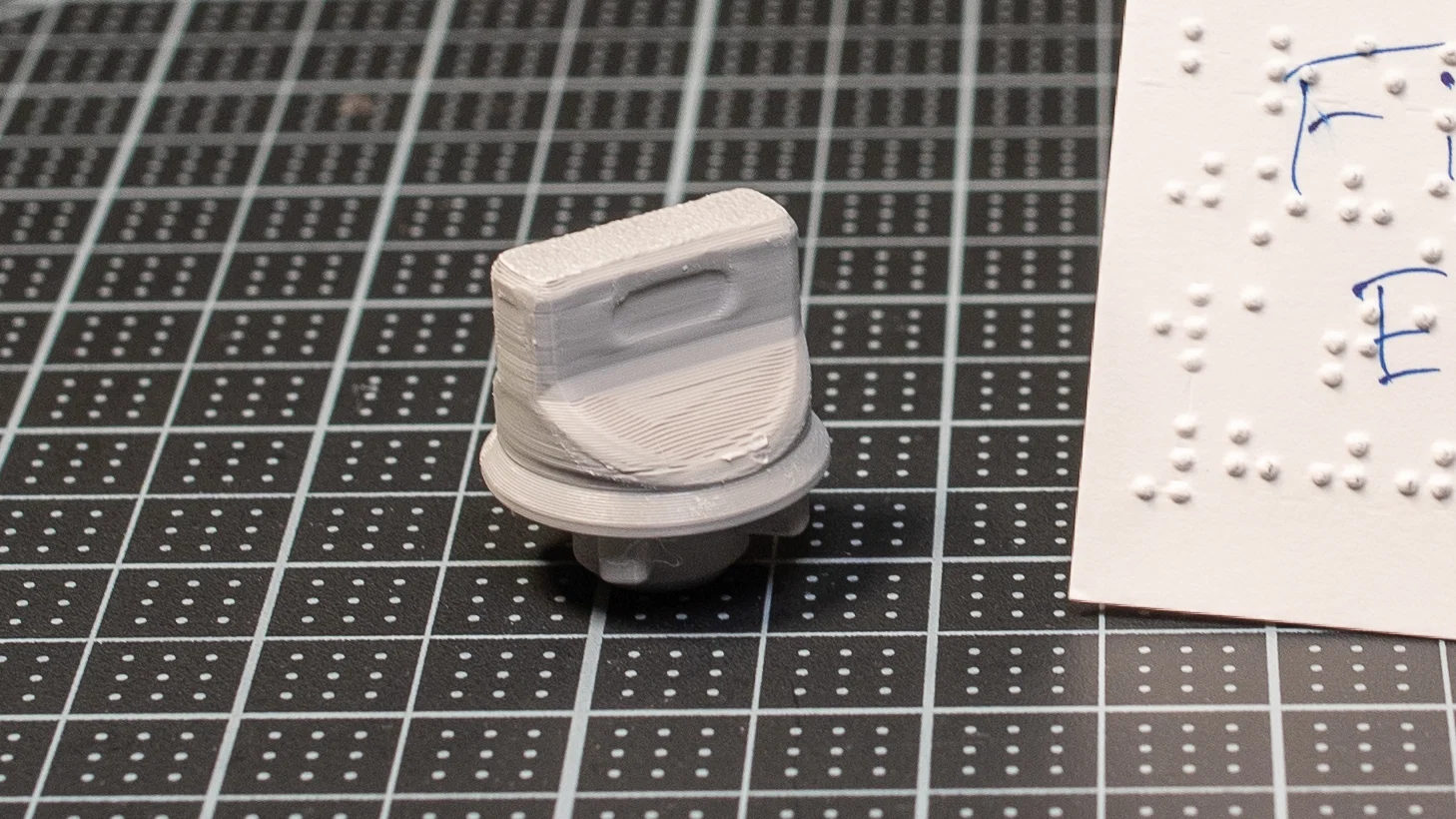

• P09: Khớp nối tay cầm

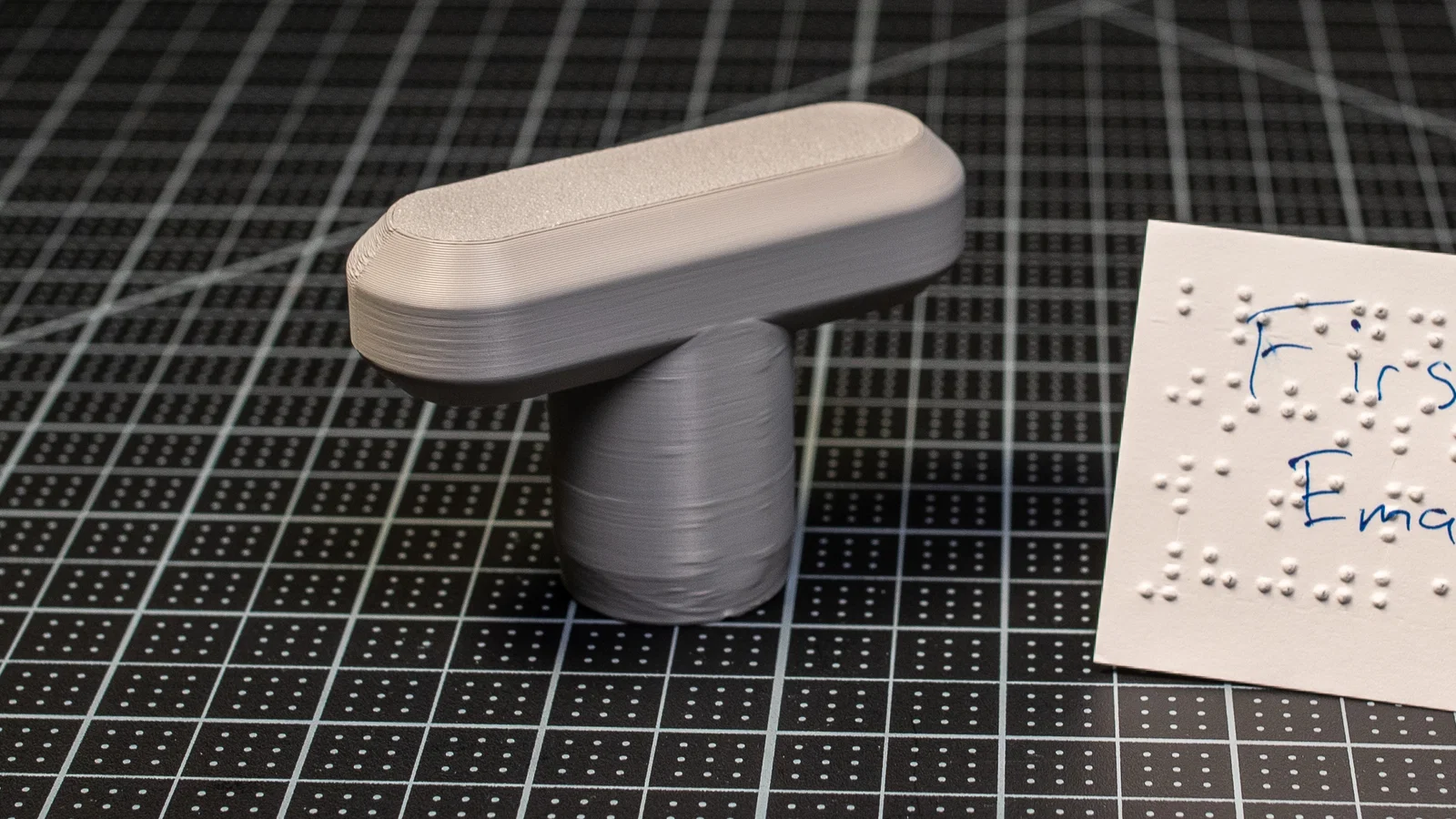

• P10: Tay cầm

Hướng dẫn in đặc biệt (Đã thử nghiệm trên Bambu Lab X1C)

• Preset gốc: High Quality (hoặc layer height dưới 0.2 mm)
• Wall generator: Arachne (để cải thiện độ chính xác của các chấm chữ nổi)
• Seam control: Dùng Seam Painting trên vùng đánh dấu, tránh để đường seam lên các chấm Braille
• Tốc độ: Giảm một nửa so với mặc định của Bambu Studio
• Supports/Brim: Không cần
• Chất liệu: PLA (PETG có thể dùng nếu hiệu chỉnh tốt)

Lắp ráp

Thời gian lắp: 10-15 phút, khớp nối snap-fit, không cần công cụ.

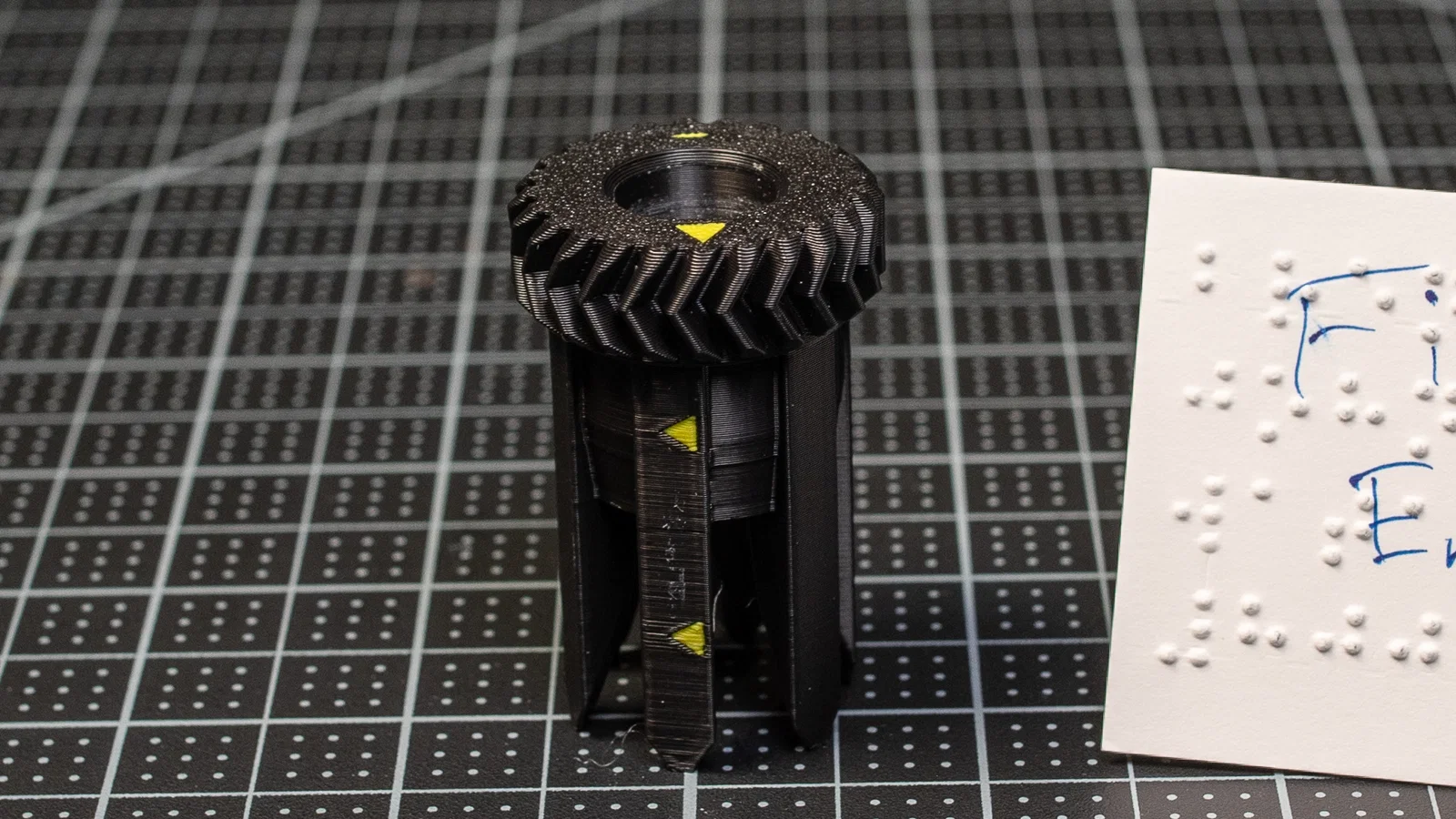

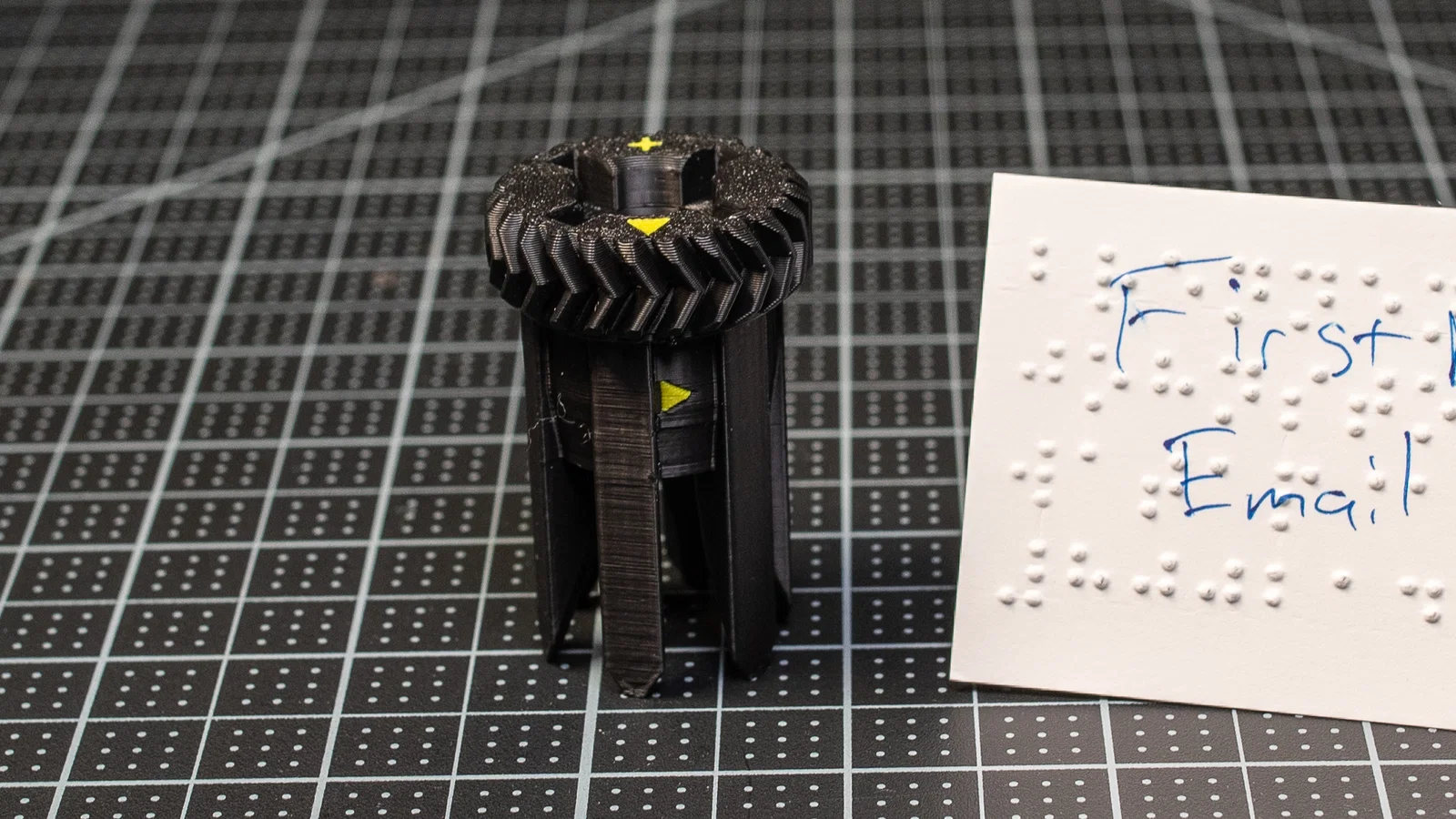

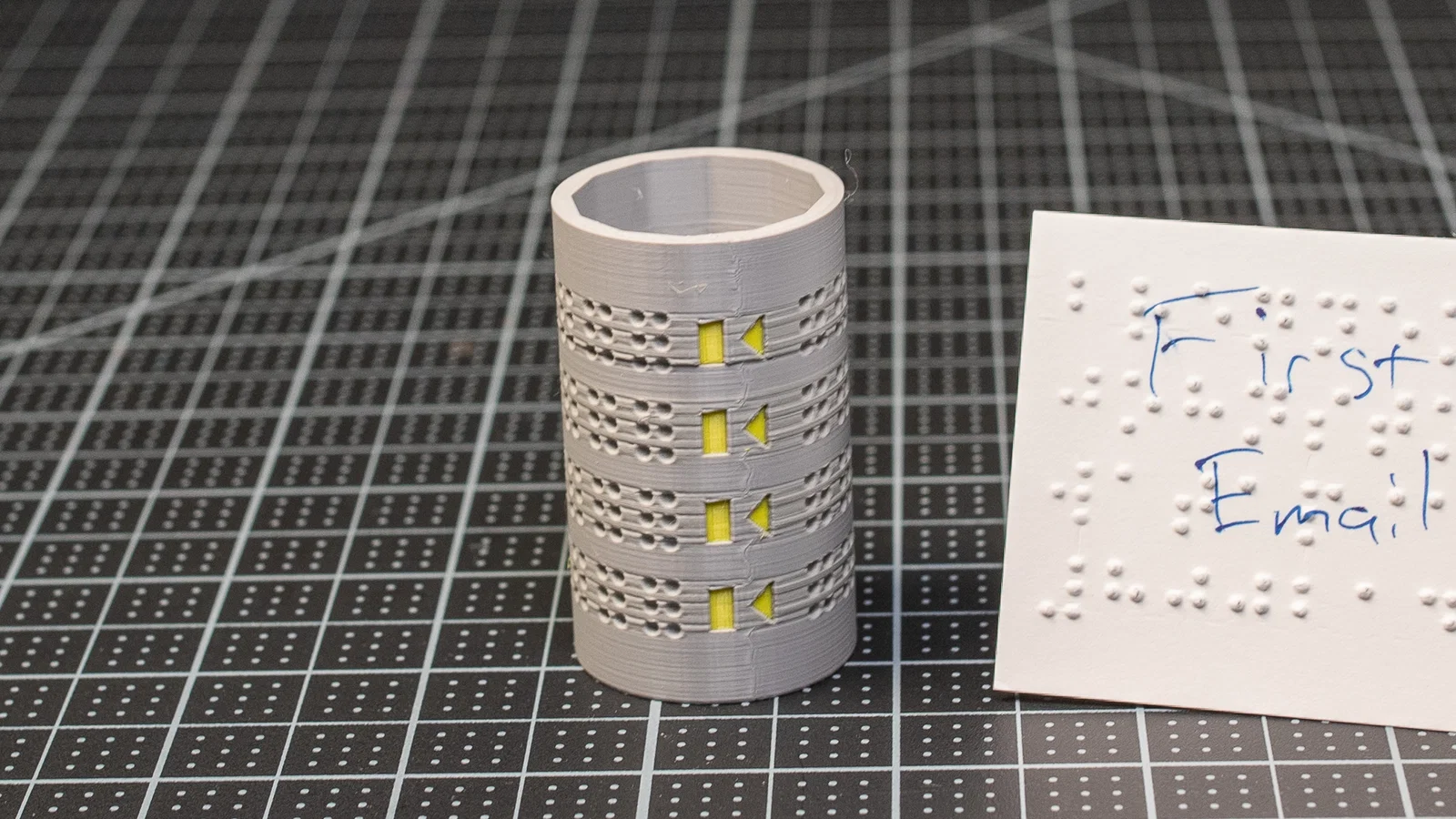

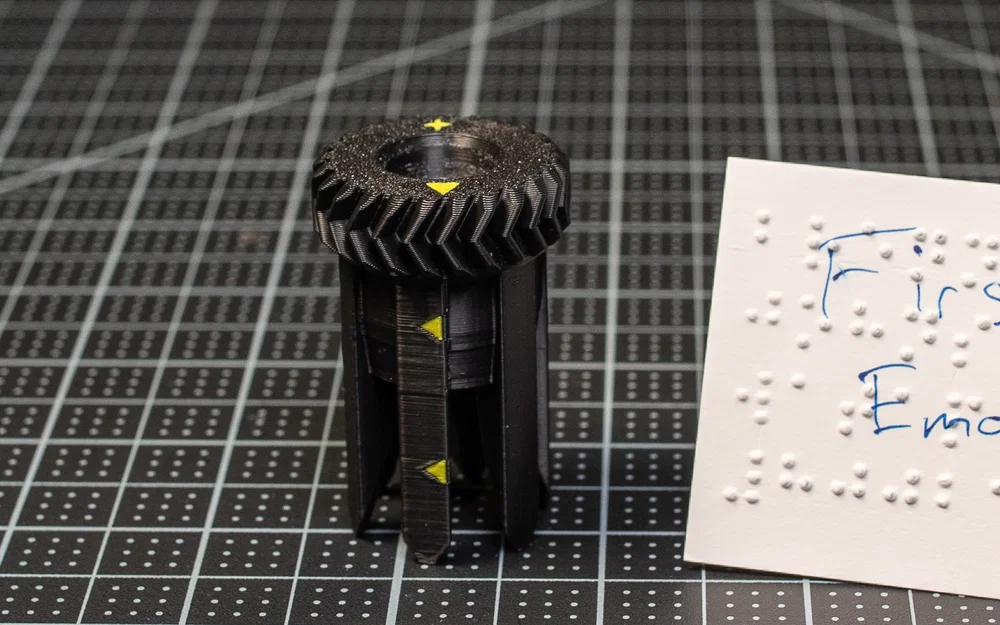

1. Phân loại linh kiện. Trục dập (chấm lồi) và trục đối (chấm lõm) được đánh dấu "+" và "-".
2. Lắp trục vào giá đỡ tương ứng, căn chỉnh theo hình tam giác chỉ dẫn.
3. Kiểm tra lại các tam giác chỉ dẫn trước khi lắp vào đế.
4. Lắp các cụm vào thân máy: Trục dập bên trái, trục đối bên phải.
5. Đậy nắp và lắp tay cầm vào.

Cách sử dụng

1. Căn chỉnh các tam giác chỉ dẫn hướng vào nhau.
2. Để máy nằm ngang, đưa thẻ (0.3mm hoặc 0.4mm) vào giữa các trục.

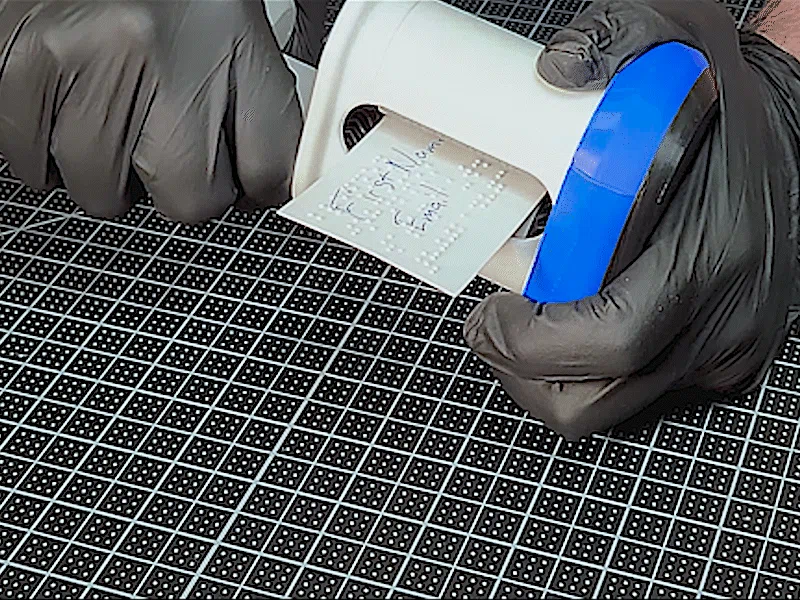

3. Xoay tay cầm khoảng nửa vòng để dập.
4. Cuộn thẻ tới lui vài lần để chữ nổi sắc nét hơn.

Giấy phép

Đây là dự án phần cứng mở. Vui lòng đọc kỹ giấy phép cho từng thành phần (CERN-OHL-W v2, CC BY-SA 4.0, GPL-3.0, PolyForm Noncommercial 1.0.0).
