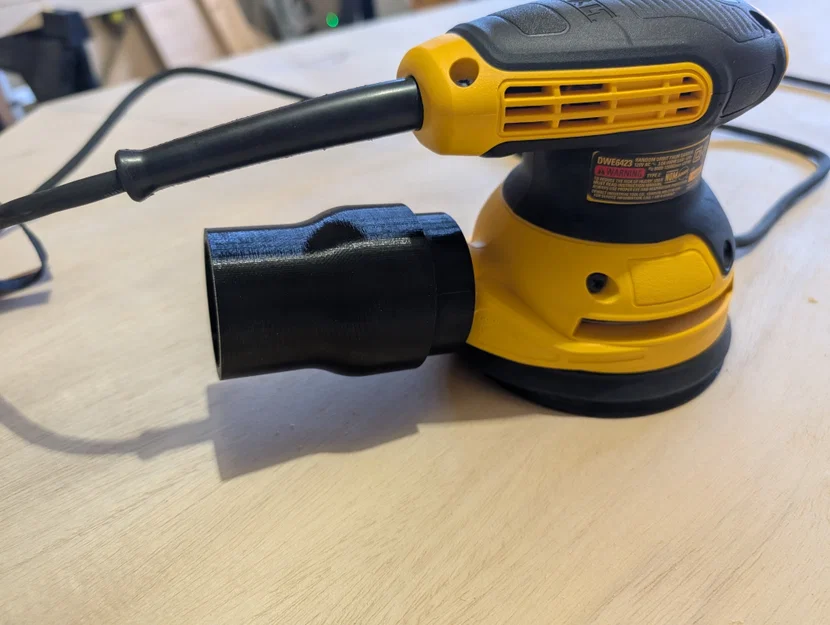

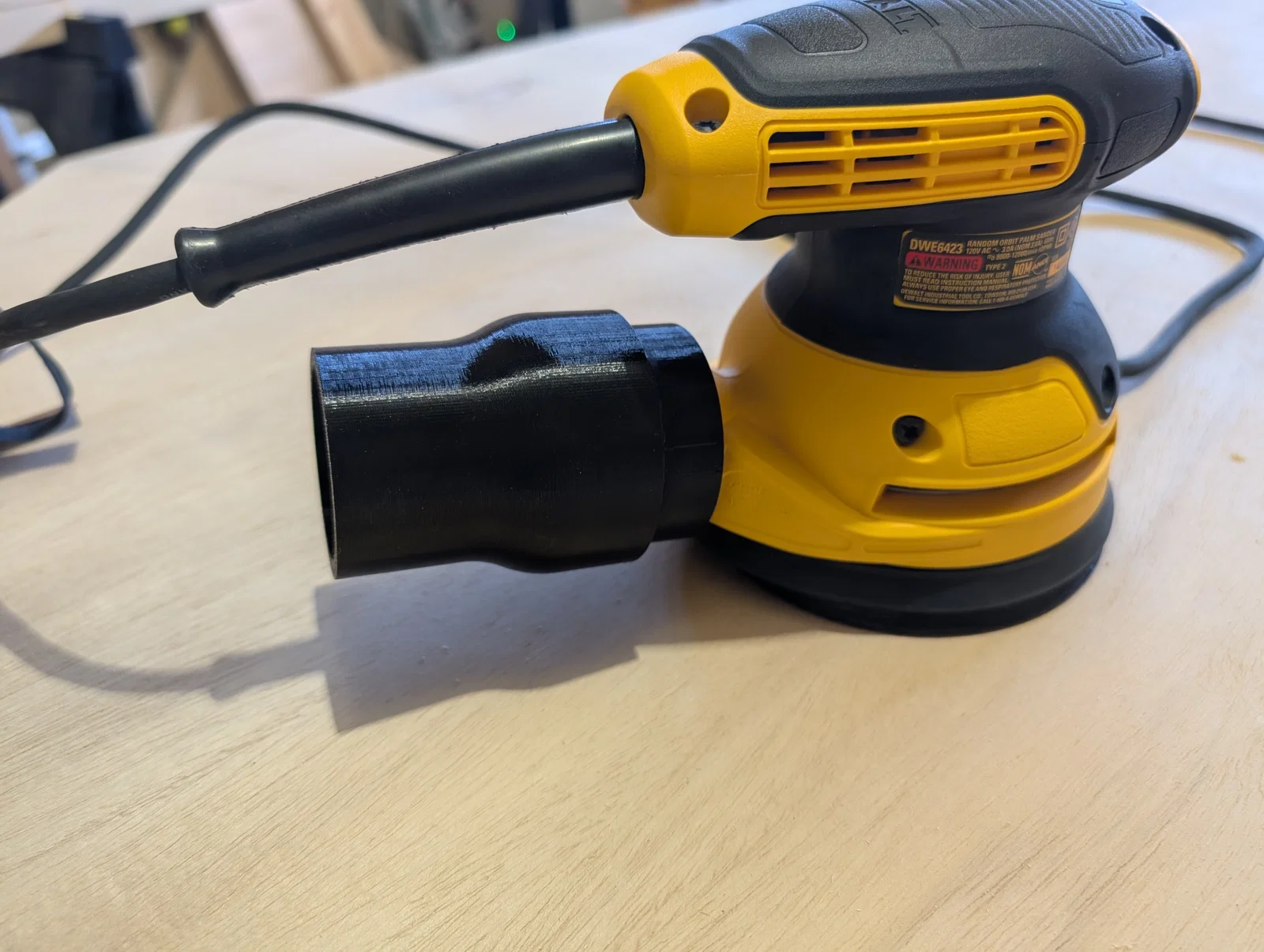

Đầu chuyển đổi ống hút bụi cho máy chà nhám DeWalt DWE6423 (Universal Quick Connector)
Đây là adapter khóa xoay mô phỏng theo cơ chế 'Universal Quick Connector' của DeWalt. Thiết kế này dùng cơ chế đàn hồi thay cho bi sắt, phù hợp với máy chà nhám DWE6423. Đường kính ngoài 56mm, đi kèm file đầu nối cho ống 44.5mm để bạn dễ tùy chỉnh.
Mô tả
Sử dụng cơ chế khóa xoay (twist lock) tương tự như đầu nối zin.
Theo lý thuyết thì món này gắn vừa cho mọi dụng cụ của DeWalt dùng đầu nối nhanh universal DWV9000, nhưng mình chưa có thiết bị khác để kiểm chứng. Mình thiết kế dựa trên máy chà nhám quỹ đạo DeWalt DWE6423, nên các dòng máy khác có thể khớp hoặc không. Thiết kế này sử dụng cơ chế đàn hồi (compliant mechanism) thay thế cho các viên bi sắt của đầu nối DeWalt chính hãng. Việc tháo lắp liên tục có thể gây mòn, tuy nhiên mình đã cố gắng hạn chế tối đa độ di chuyển để giảm thiểu tình trạng này.

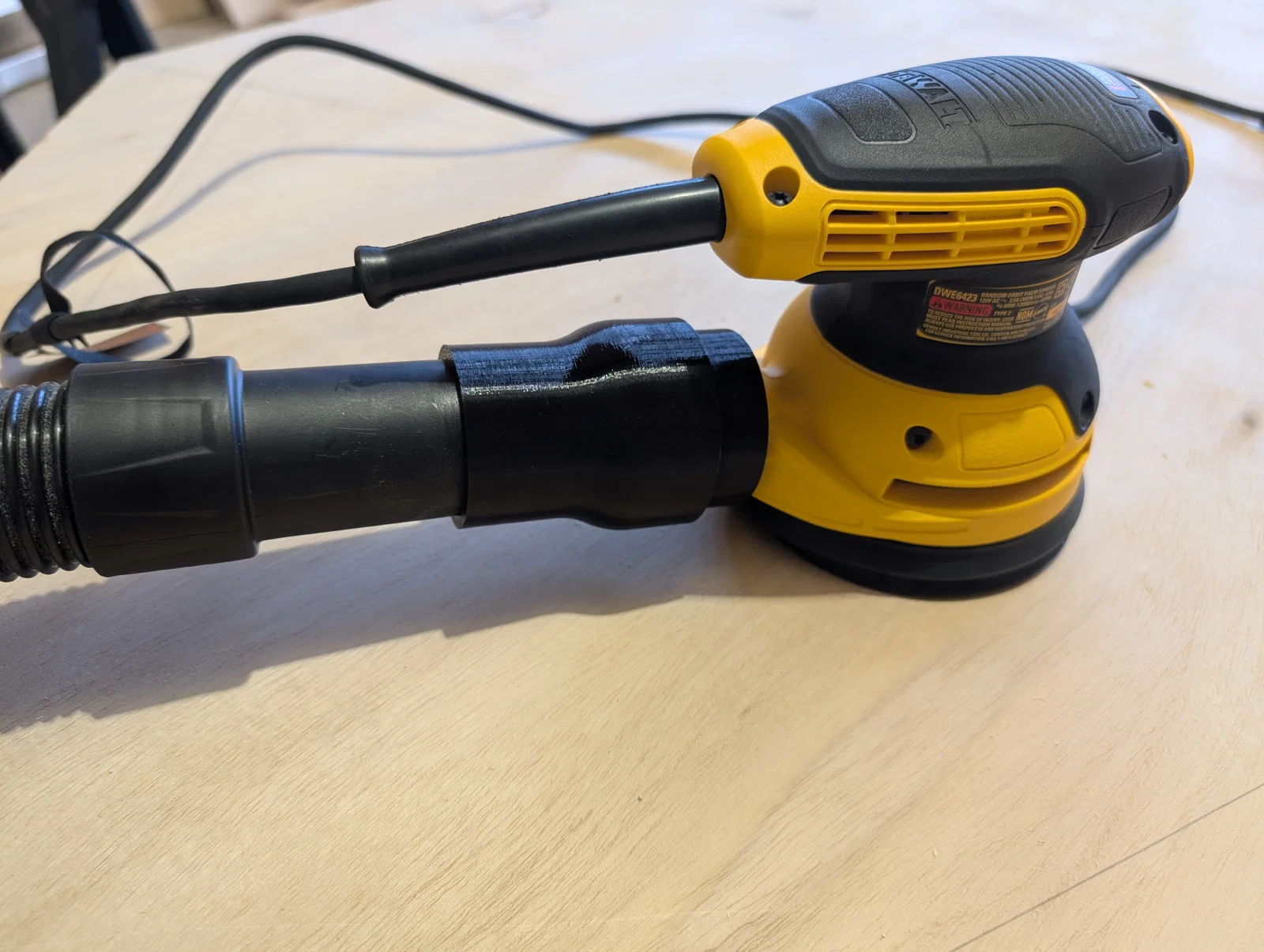

Các bạn chỉ cần tùy chỉnh phần đầu để nối adapter này vào kích thước ống hút bụi riêng của mình. Adapter này có đường kính ngoài (OD) là 56.0mm. Mình có đính kèm file đầu nối ống phù hợp với loại ống của mình, có đường kính ngoài là 44.5mm.
Giấy phép
File mô hình
