Poor Man's Hydra/Trident - Giải pháp Hydrant giá rẻ

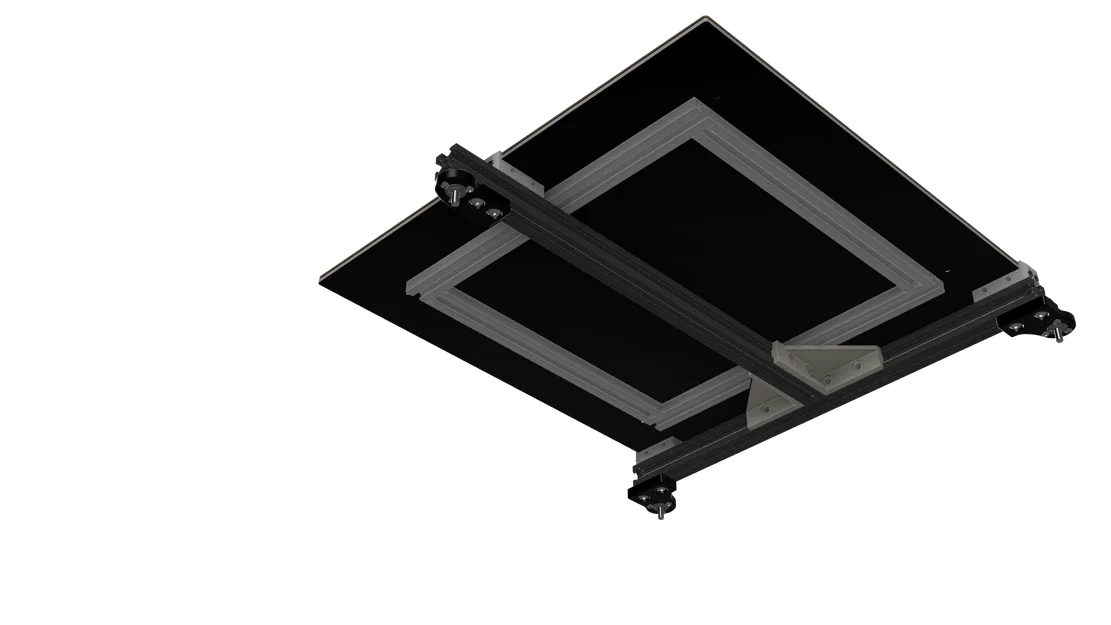

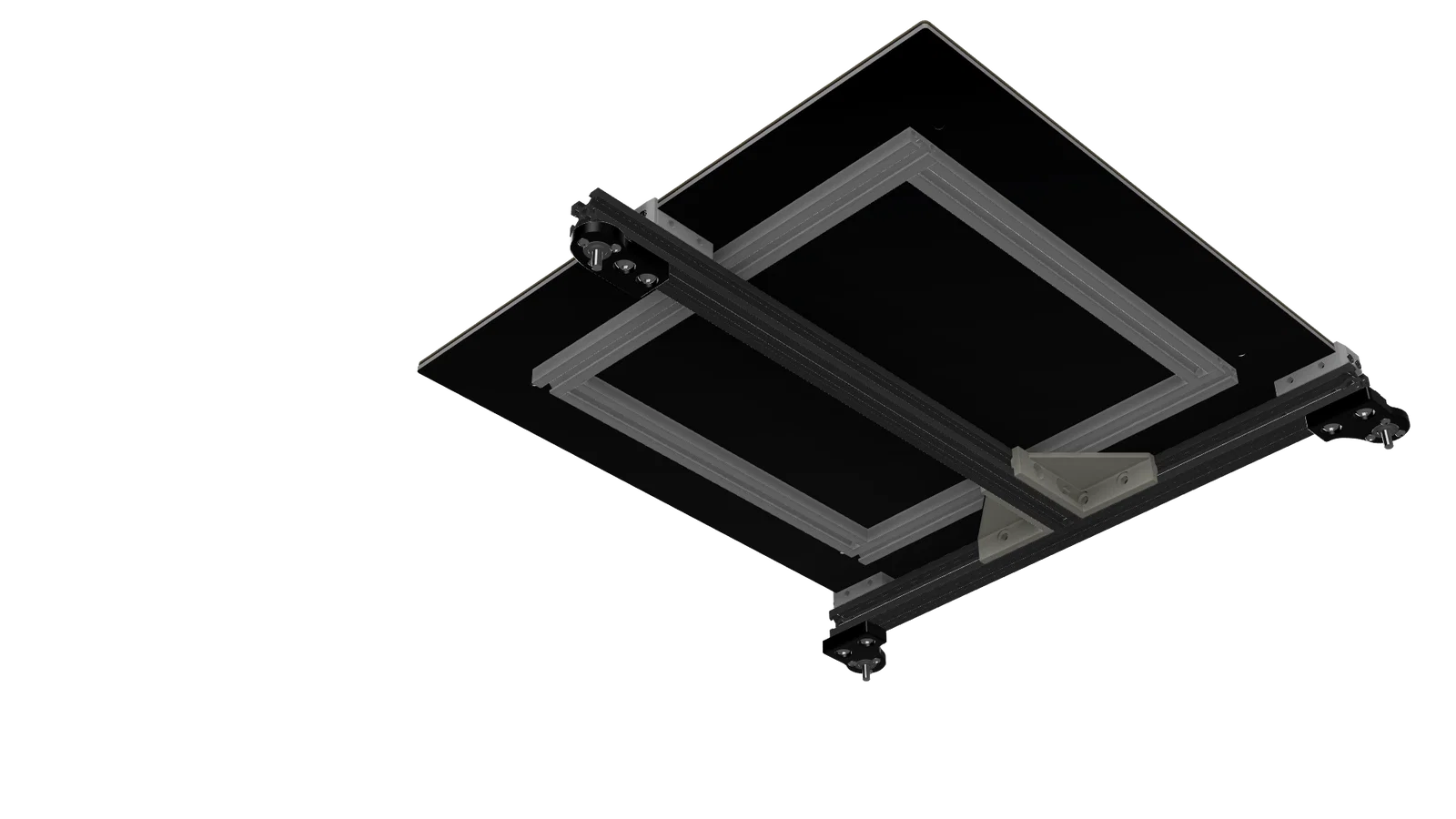

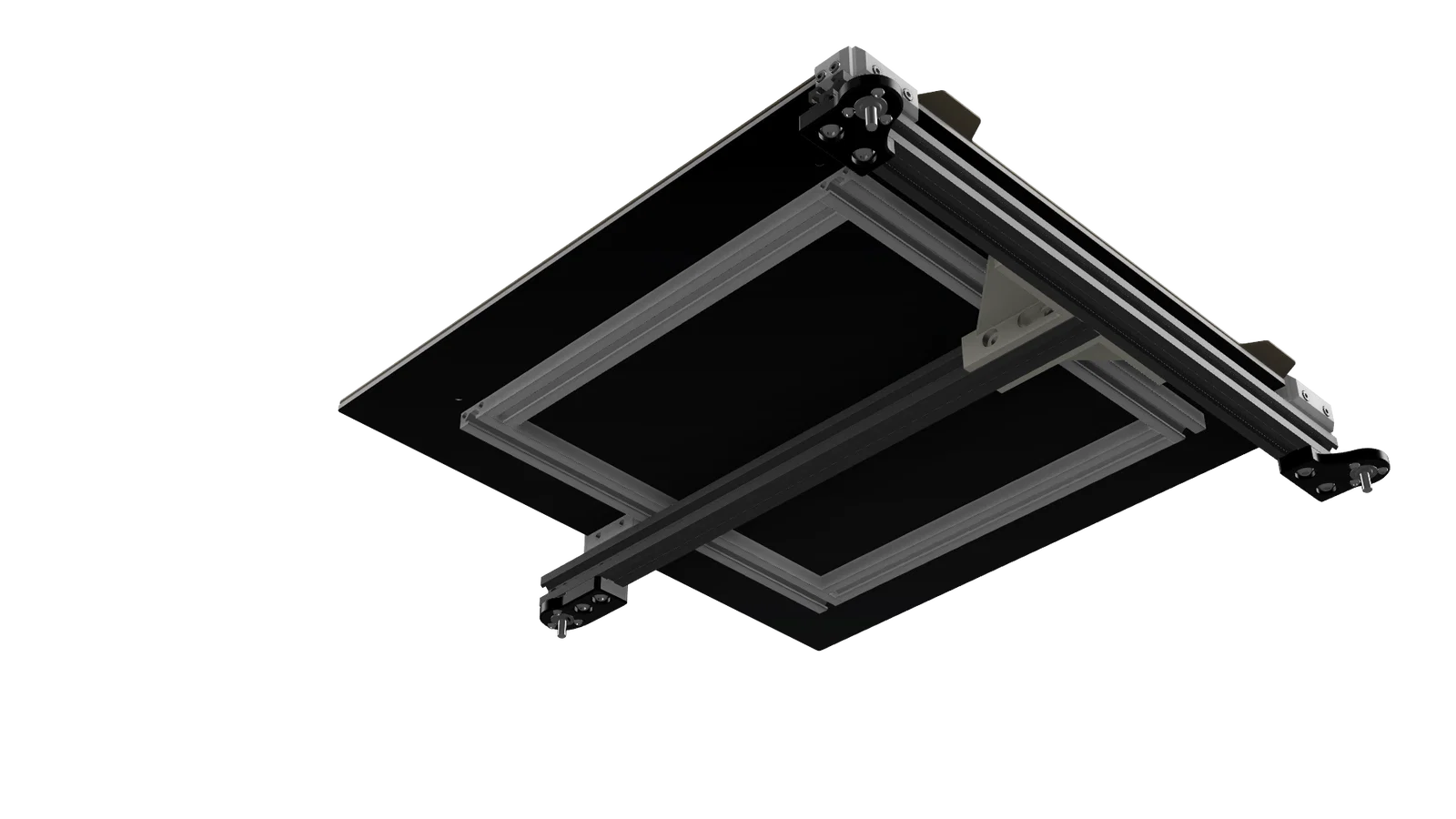

Chi phí để làm Hydra Mod khá là chát, và do vài lý do cá nhân nên lúc đó mình không muốn đầu tư quá nhiều. Vì vậy, mình đã mày mò phát triển một hệ thống tự động cân bàn (auto-tramming) tương tự như Trident hoặc Hydra, cho phép cân bàn 3 điểm mà không cần dùng đến quá nhiều linh kiện phụ. Đây là kết quả nè, dùng khá là ổn áp luôn.

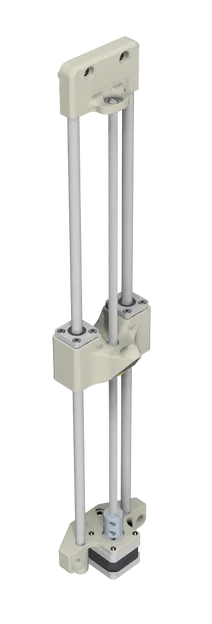

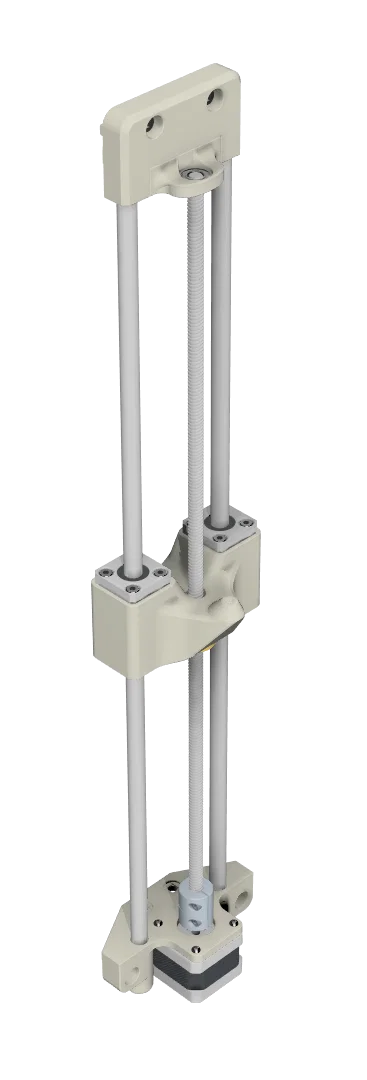

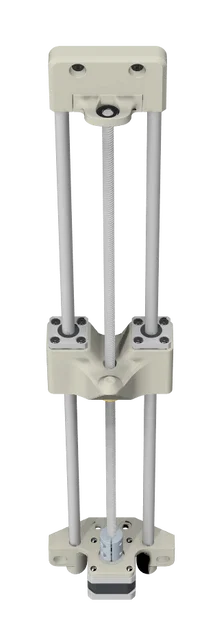

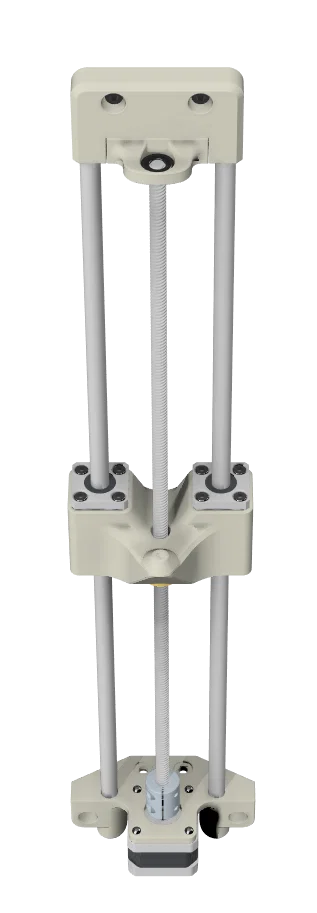

Bằng cách tận dụng lại các linh kiện từ trục Z gốc và chỉ cần mua thêm đúng một cây vít me (lead screw), chúng ta có thể tạo ra hệ thống giống như Voron Trident. Tuy nhiên, thiết kế này sử dụng thanh trượt tròn (linear rods) và vít me y như đại đa số các dòng máy in phổ thông hiện nay.

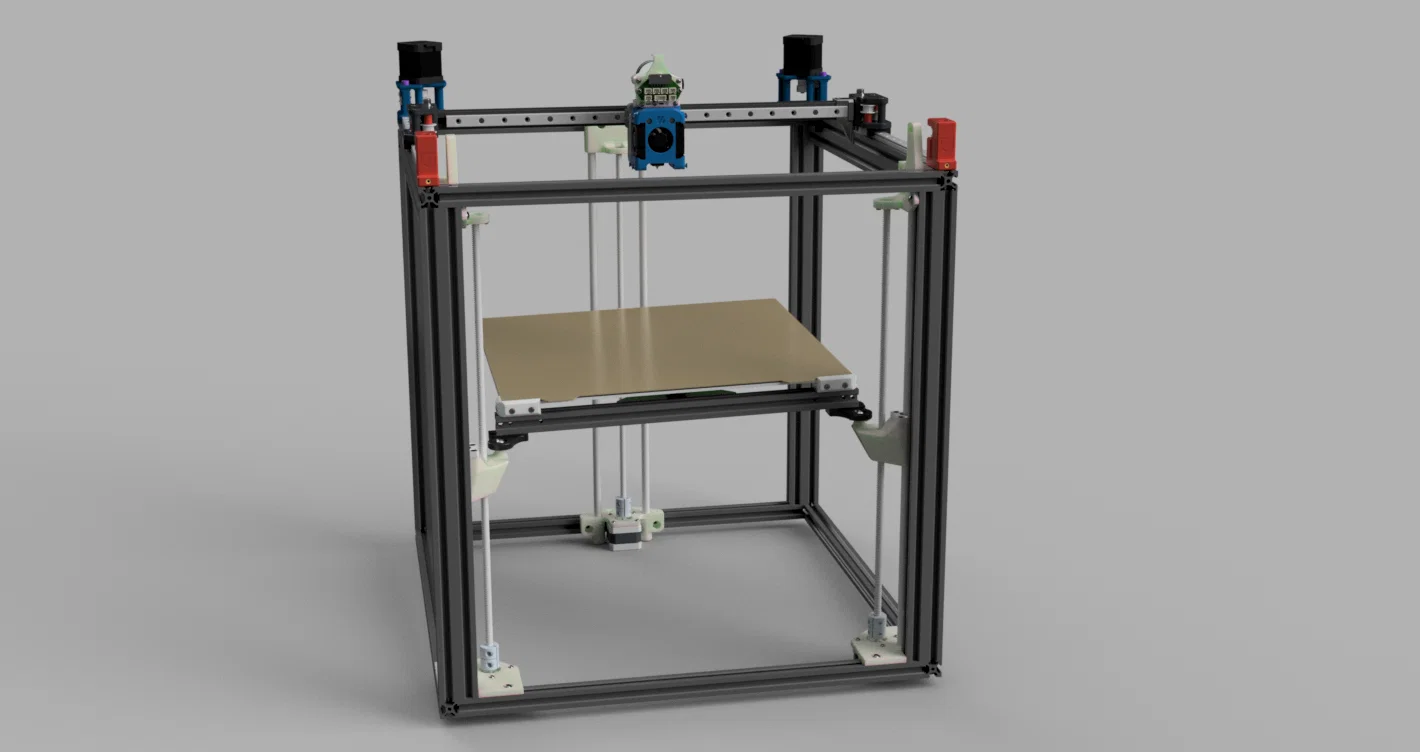

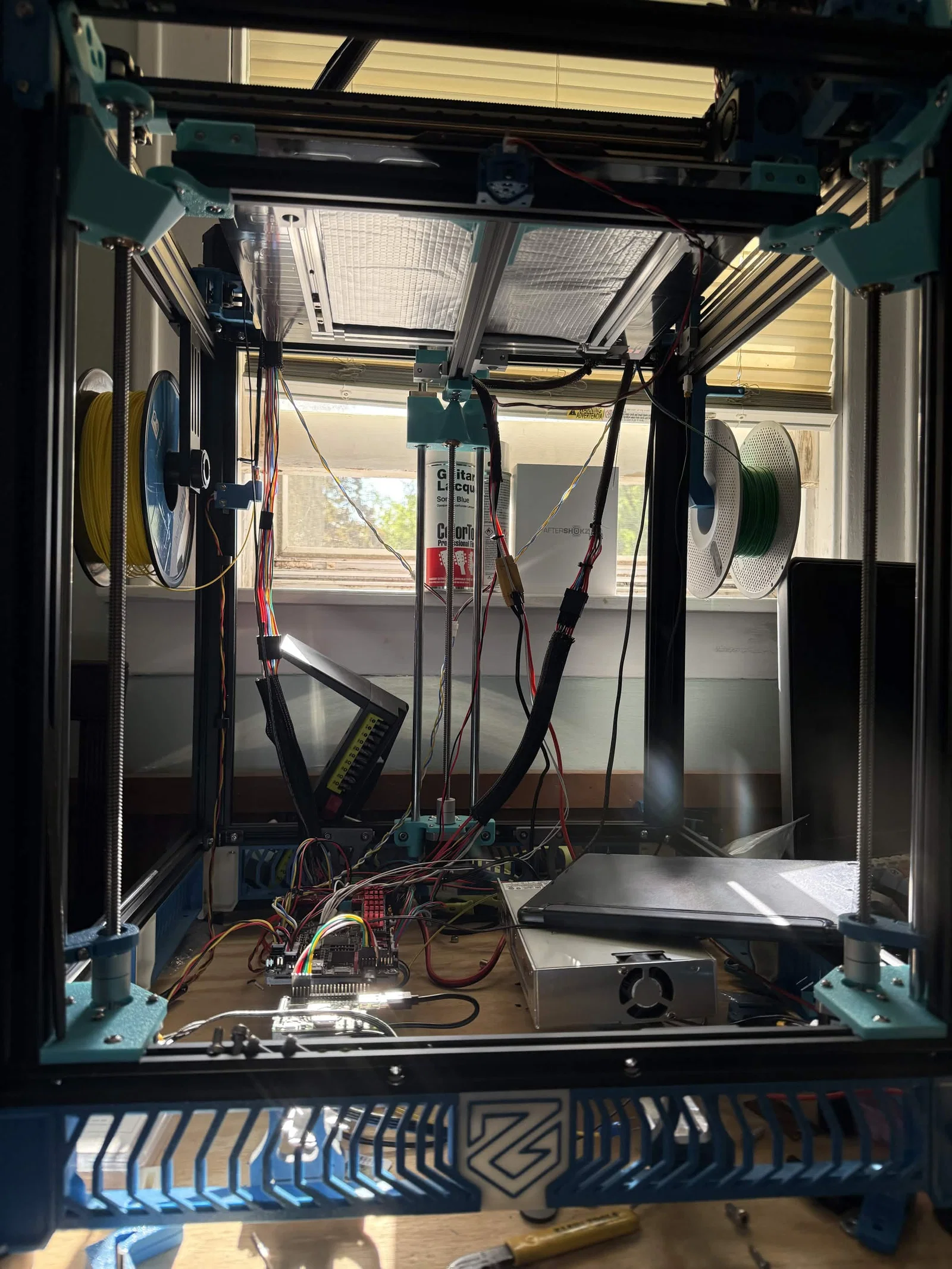

Ngoài bản độ này, trên máy của mình còn lắp thêm: bản Zero G Mercury One.1 dành cho Ender 5+, gắn rail trục X ở mặt trước với các khớp nối X-Joints dài hơn một chút, và bản độ Mad Max Tool Changer. Mình có đính kèm thêm một số linh kiện để căn giữa rail trục X (kích thước được căn chỉnh riêng cho máy của mình là 468mm giữa các khớp nối, so với 469mm trong file gốc, nhưng mọi người có thể chỉnh lại dễ dàng) trong thư mục tương ứng, cùng với các dock gắn đầu in (tool head) cho lỗ bắt ốc 54 x 20 mm.

BOM - Danh sách linh kiện phần cứng cần thiết

TBA:

• 3x GE5C
• 17x M5x10 BHCS
• 9x M3x6 BHCS hoặc FHCS
• 6x M3x10 BHCS hoặc SHCS
• 6x M5 T-nuts tự căn chỉnh có lò xo
• 10x M3 Heat sets

FLA:

• 6-10 M5x10 BHCS (có hoặc không dùng Mad Max)
• 6-10 M5 T-nuts tự căn chỉnh có lò xo (có hoặc không dùng Mad Max)
• 0-2 M5x20 kèm long đền khóa từ đế giữ thanh trượt (không dùng Mad Max hoặc có Mad Max)
• 3x M3x6 BHCS hoặc FHCS

BLA:

• 4x M5x10 FHCS
• 2x M5x10 BHCS
• 2x M3x10 BHCS
• 2x M3x10 SHCS
• 2x M3 Heat Sets
• 3x M3x6 BHCS hoặc FHCS
• 1x TR8X2 Lead Screw

Nhắc lại, các linh kiện cần mua ngoài ốc vít phần cứng:

• 1x TR8x2
• 3x GE5C spherical Bearings
