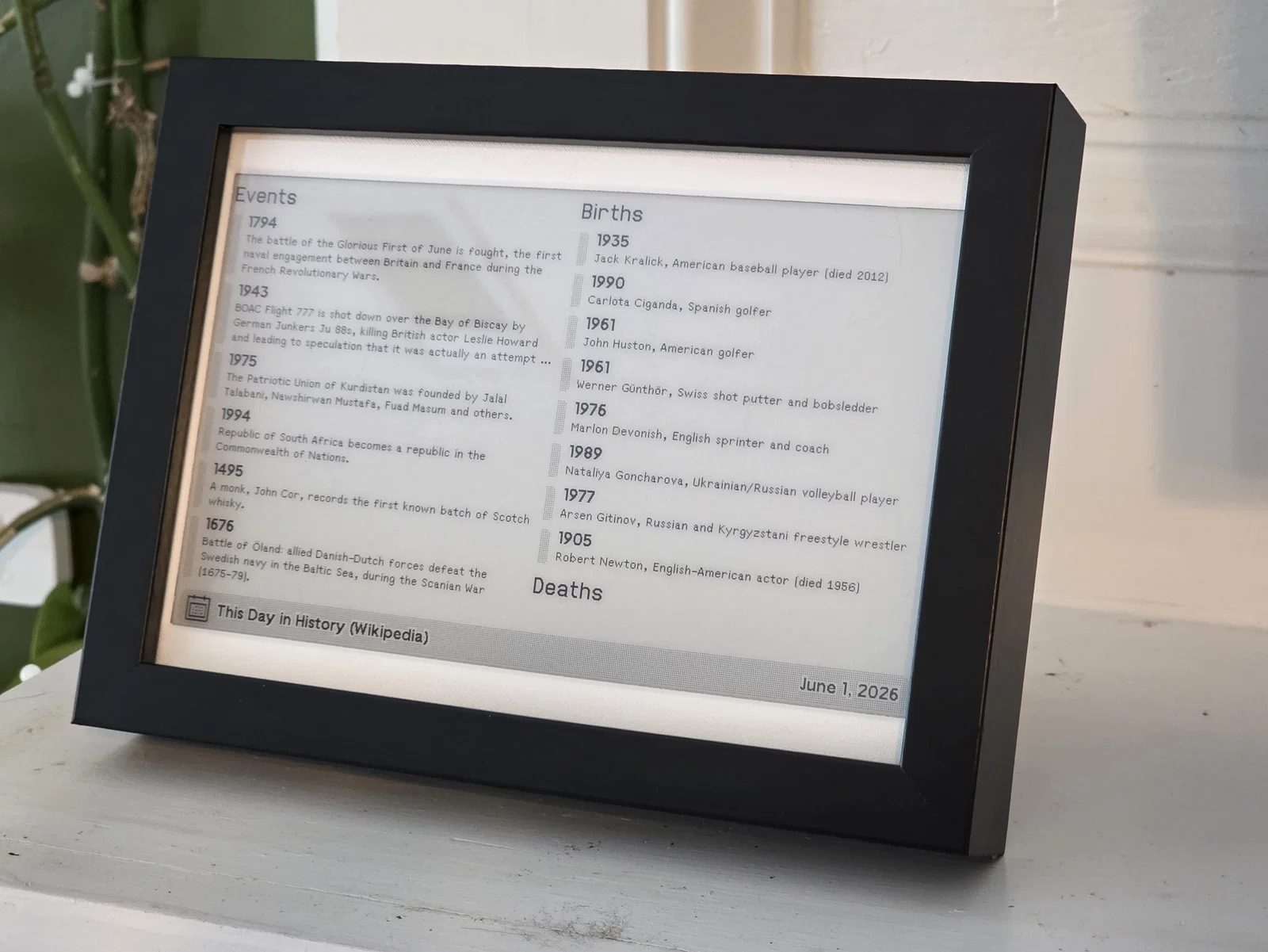

Khung DIY cho Seeed Studio TRMNL 7.5" (OG) sử dụng khung IKEA RÖDALM

Theo cảm nhận của mình, tất cả các mẫu khung in 3D hiện có cho bộ kit Seeed Studio TRMNL đều không được đẹp hoặc rất khó in. Sau khi thử qua vài mẫu mà vẫn không thấy ưng ý, mình nghĩ rằng cách tốt nhất là tận dụng một chiếc khung ảnh thật sự để tăng tính thẩm mỹ - yếu tố quan trọng nhất của mấy món này. Sau khi tìm kiếm trên trang web, mình thấy mẫu của oscarb dùng khung IKEA RÖDALM rất hay và thành phẩm trông rất tuyệt. Mình đã mua một cái RÖDALM, in thử mẫu của bạn ấy, rồi sau đó quyết định tự thiết kế phiên bản riêng dựa trên ý tưởng đó. Xem thông tin bên dưới để biết sự khác biệt giữa hai bản nhé.

Lưu ý khi in:

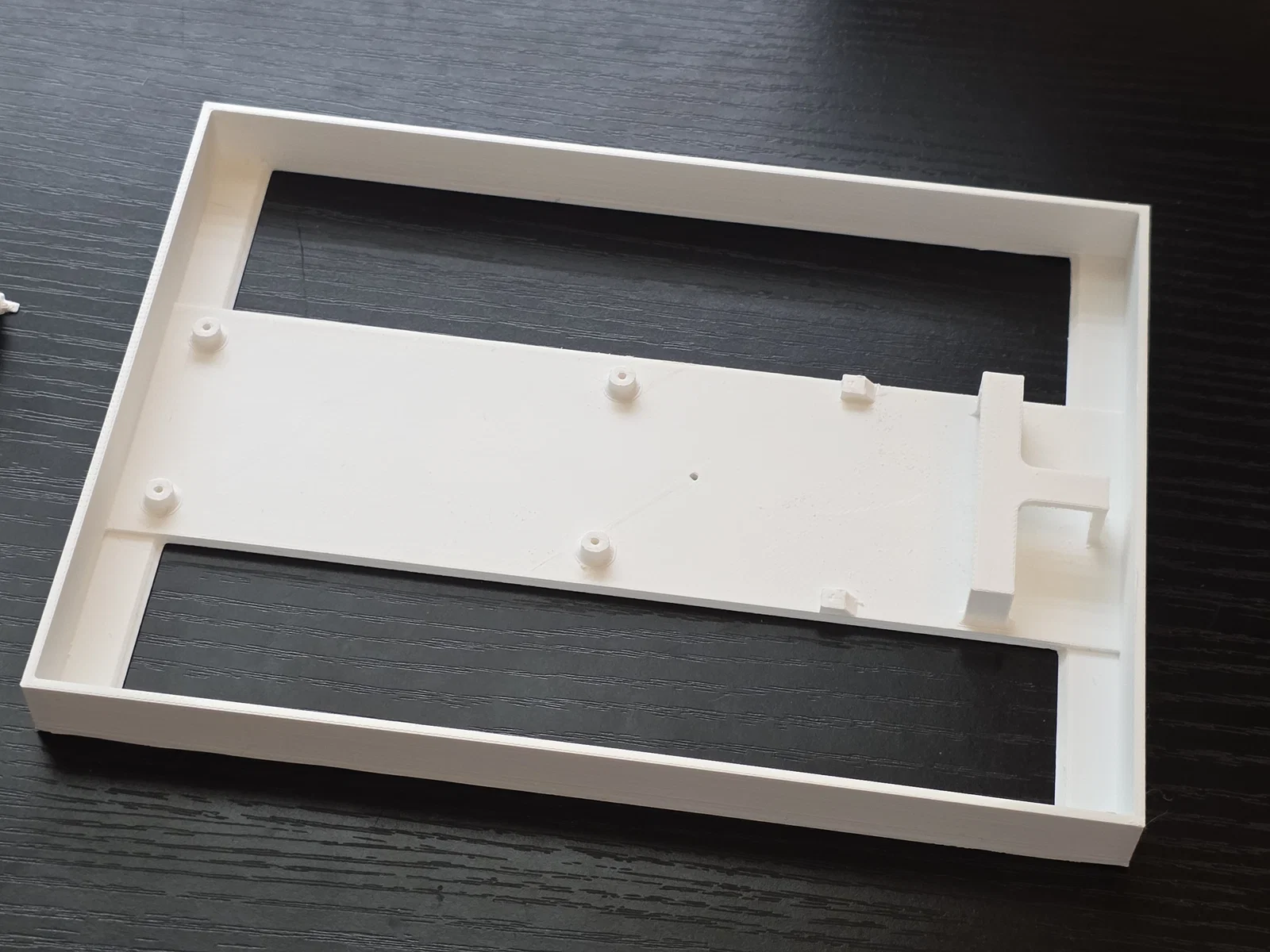

• In cả ba phần theo đúng hướng trong file.

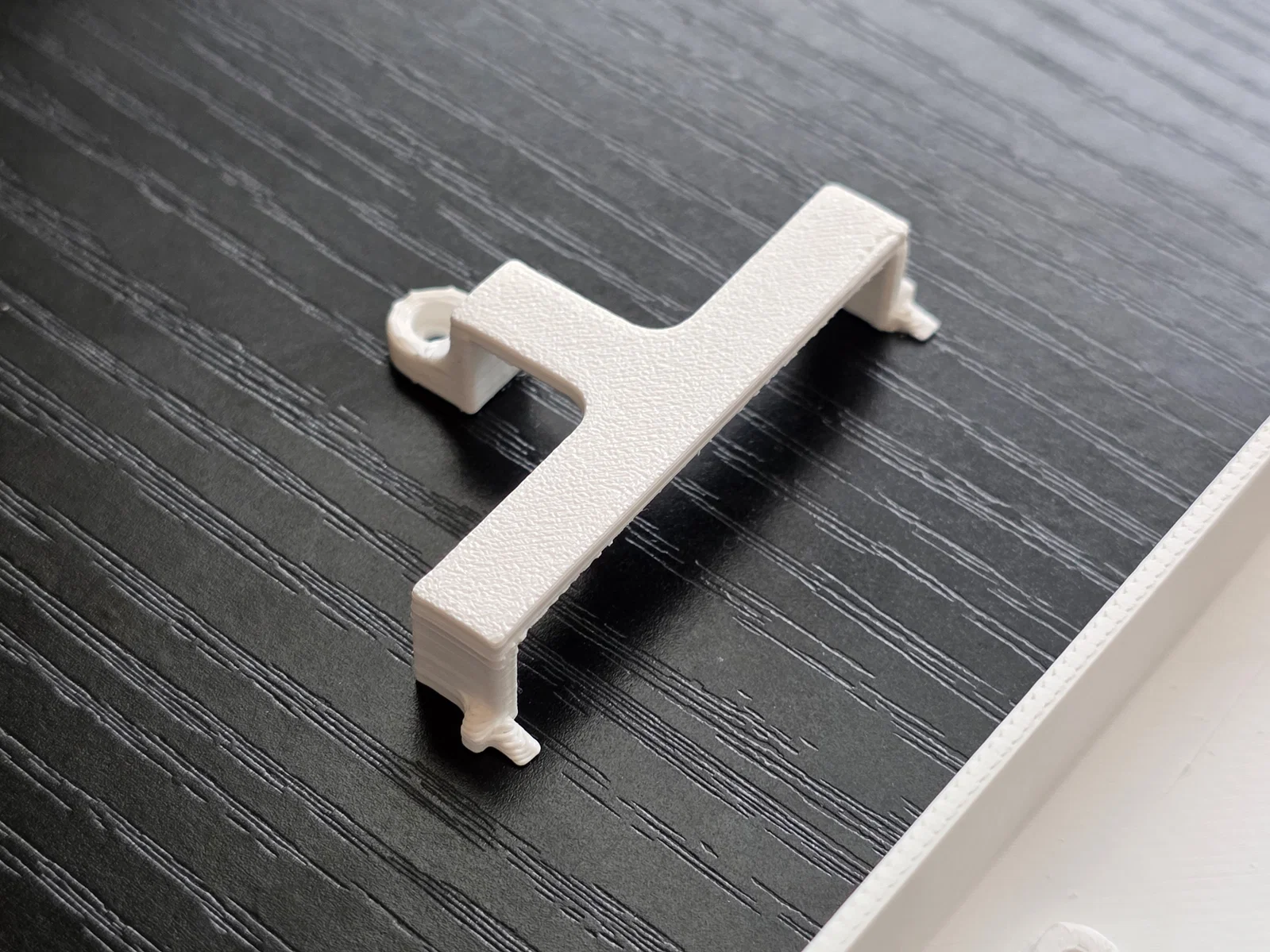

• Cần hỗ trợ (supports) cho phần khung pin.
• Chiều cao lớp in 0.16mm, dùng 0.2mm chắc vẫn ổn nhưng mình chưa thử.
• Nên in bằng nhựa PLA. Kích thước đã tính toán độ co ngót của PLA rồi, không cần chỉnh scale. Mình chưa thử với PETG hay nhựa khác.
• In với độ lấp đầy (infill) 20% kiểu gyroid.

Lưu ý khi lắp ráp:

• Thiết kế dành cho:
  • Seeed Studio TRMNL 7.5" (OG) DIY Kit.

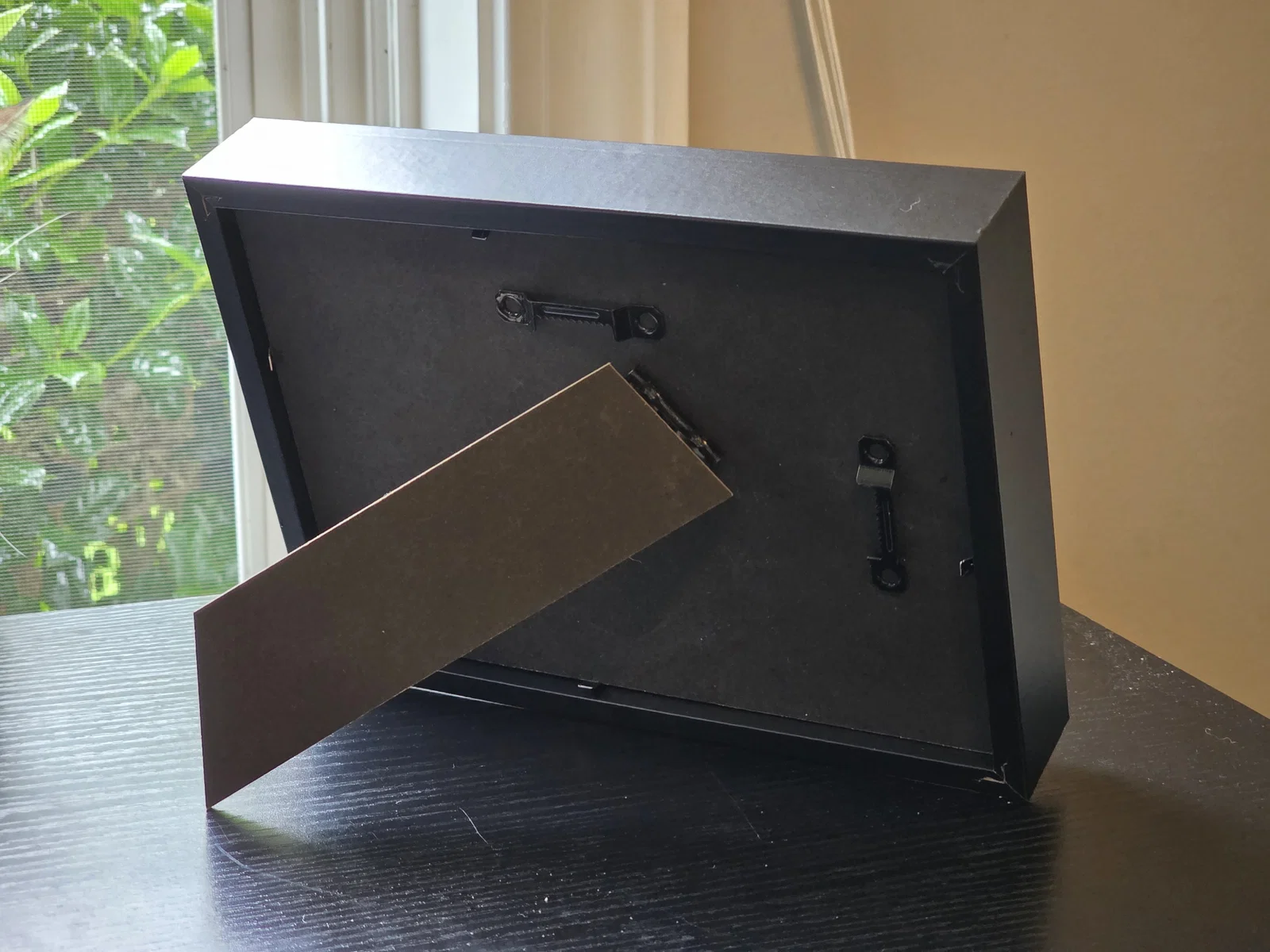

  • Khung IKEA RÖDALM 5"x7" (loại này ở ngoài Mỹ thường bán size 13x18cm).
• Đừng tháo mấy cái chốt kim loại có sẵn trên khung RÖDALM, vì chúng rất cần thiết để giữ mọi thứ lại với nhau.

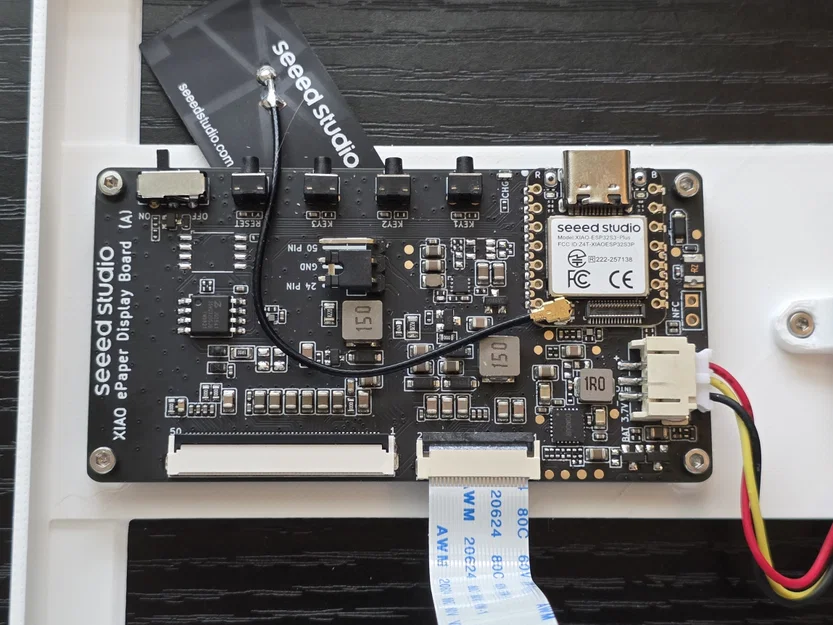

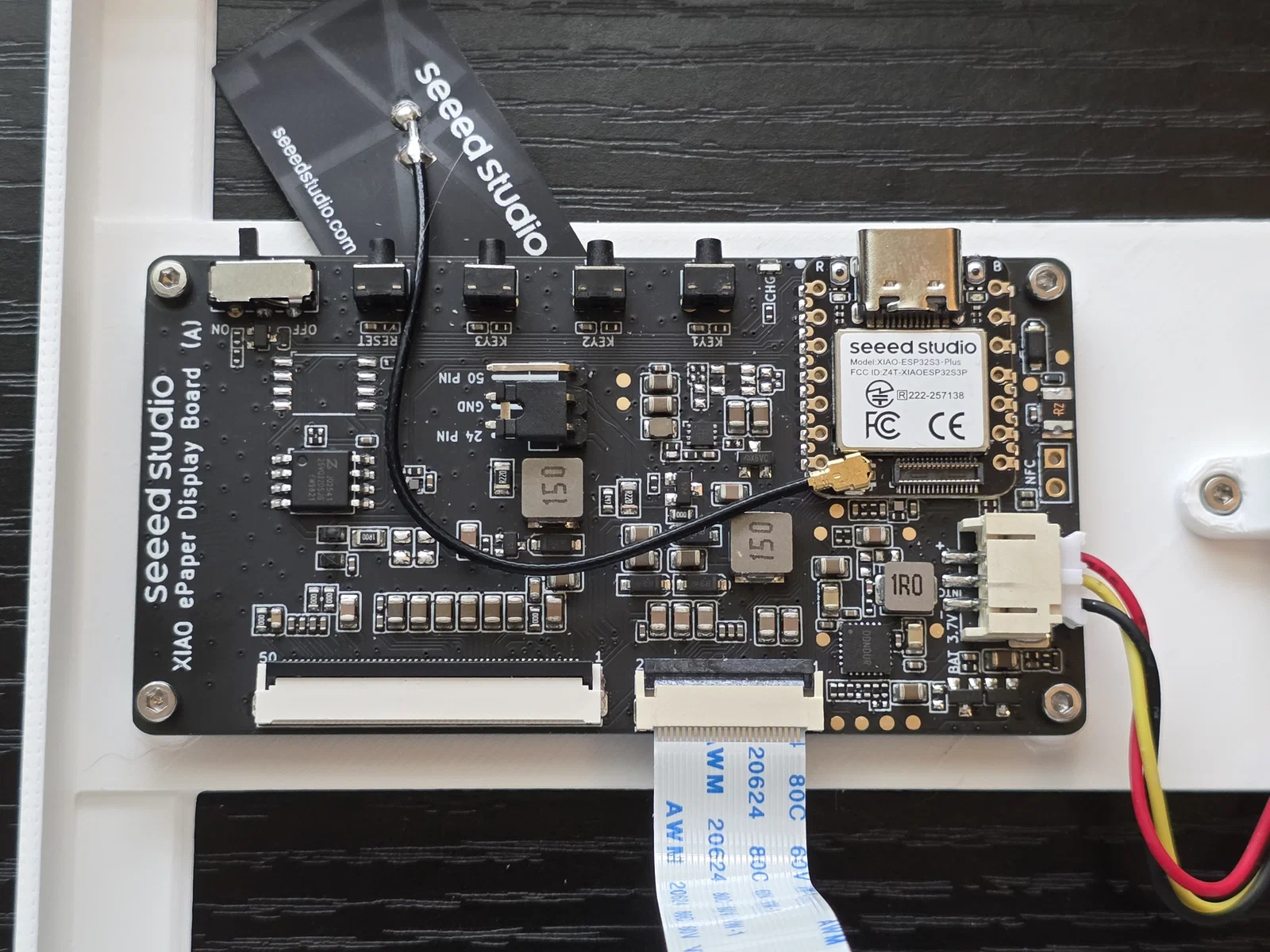

• Cần 5 con vít M2x4mm để cố định bảng mạch và khung pin vào khung trong. Cẩn thận đừng dùng vít quá dài.

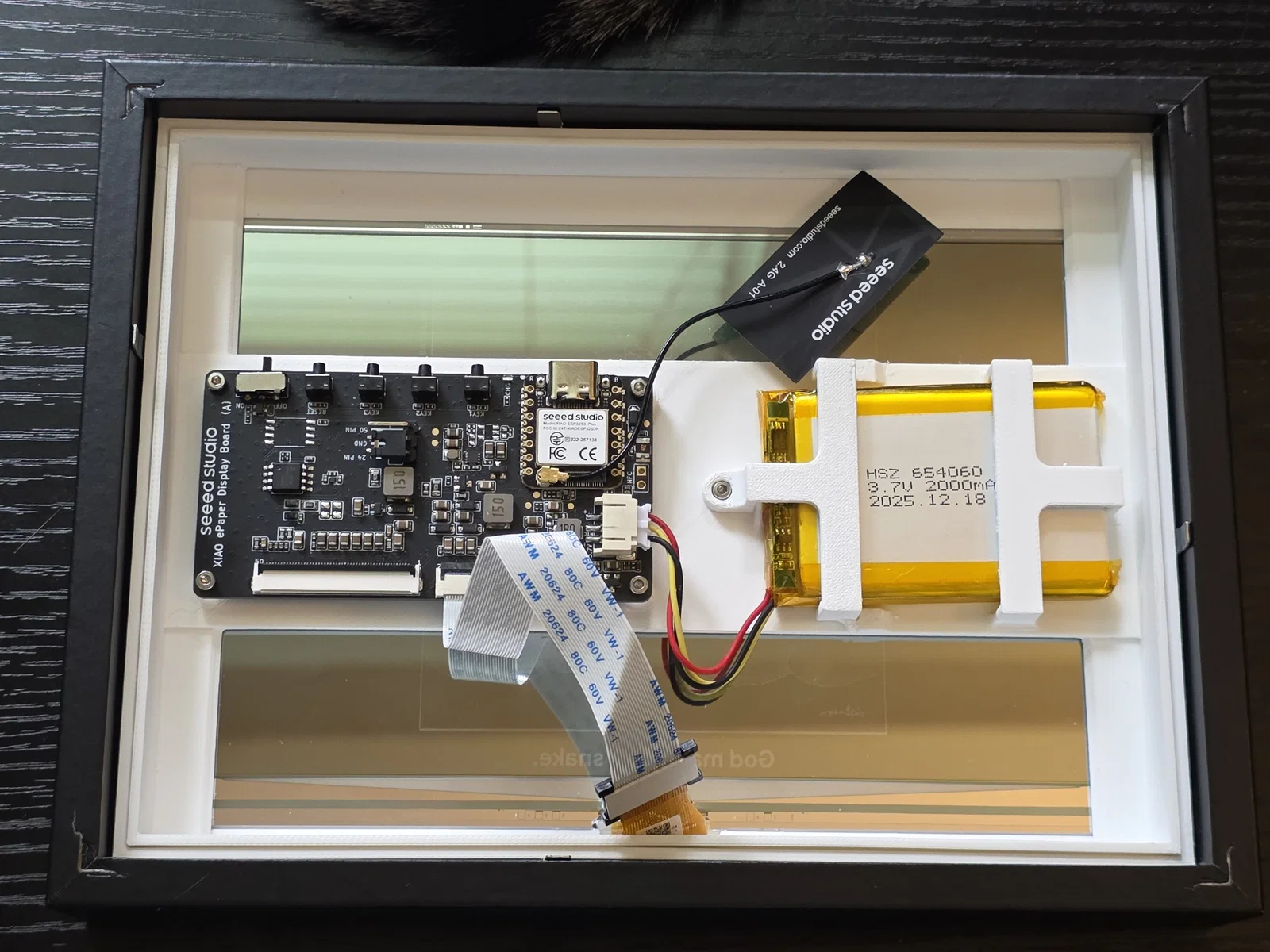

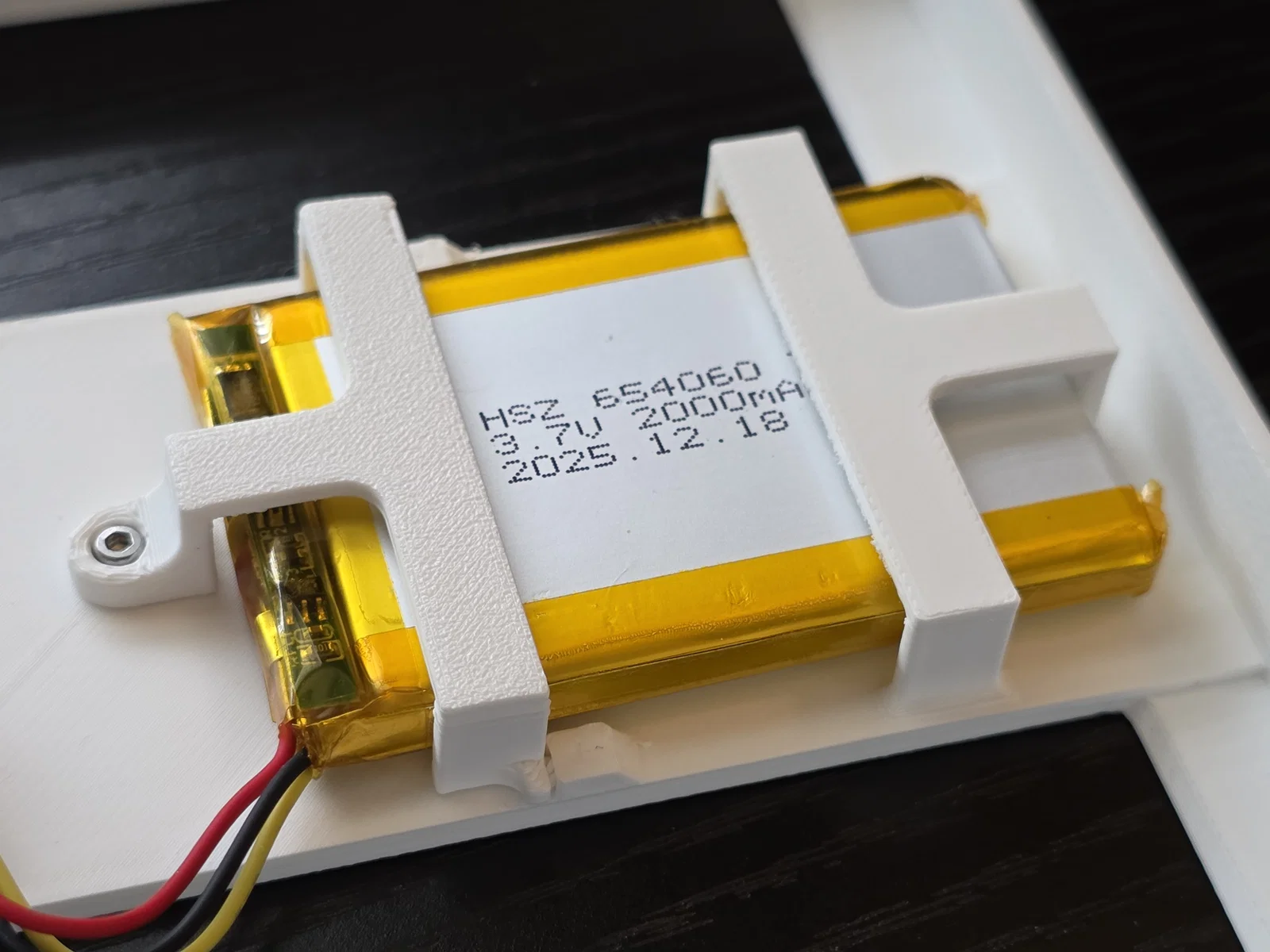

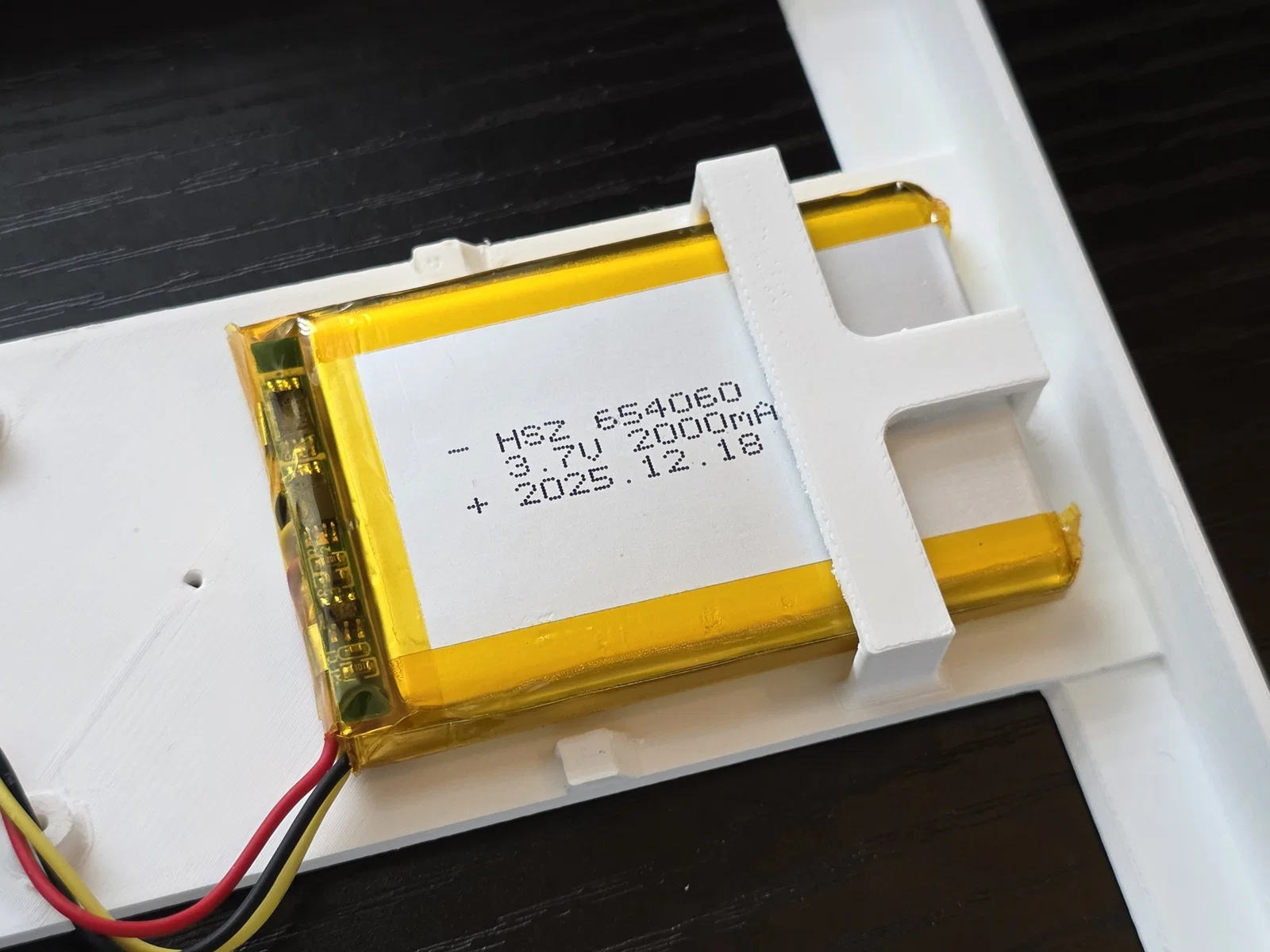

• Lắp pin vào khung pin, sau đó cố định bằng cách cài các chốt vào khe và vặn vít.
• Nhớ lắp pin trước khi lắp bảng mạch nhé.

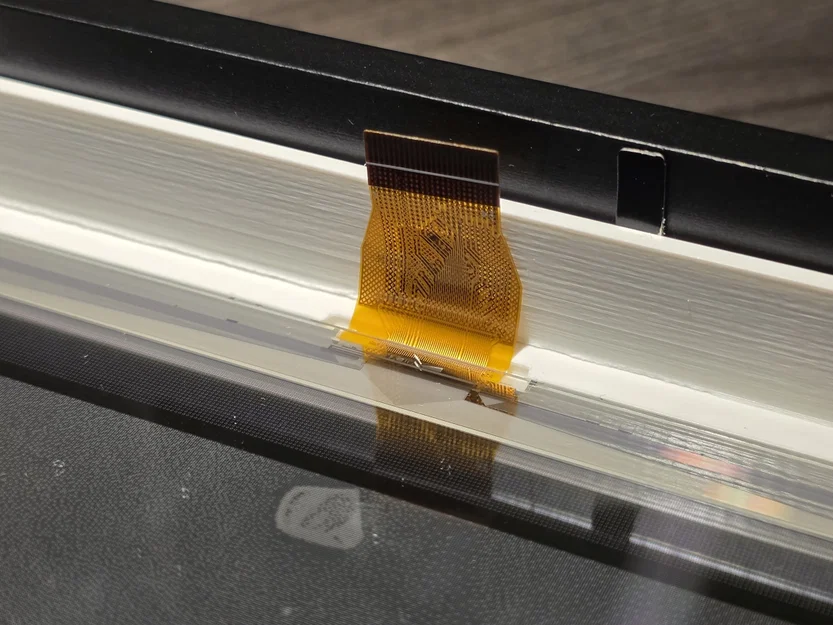

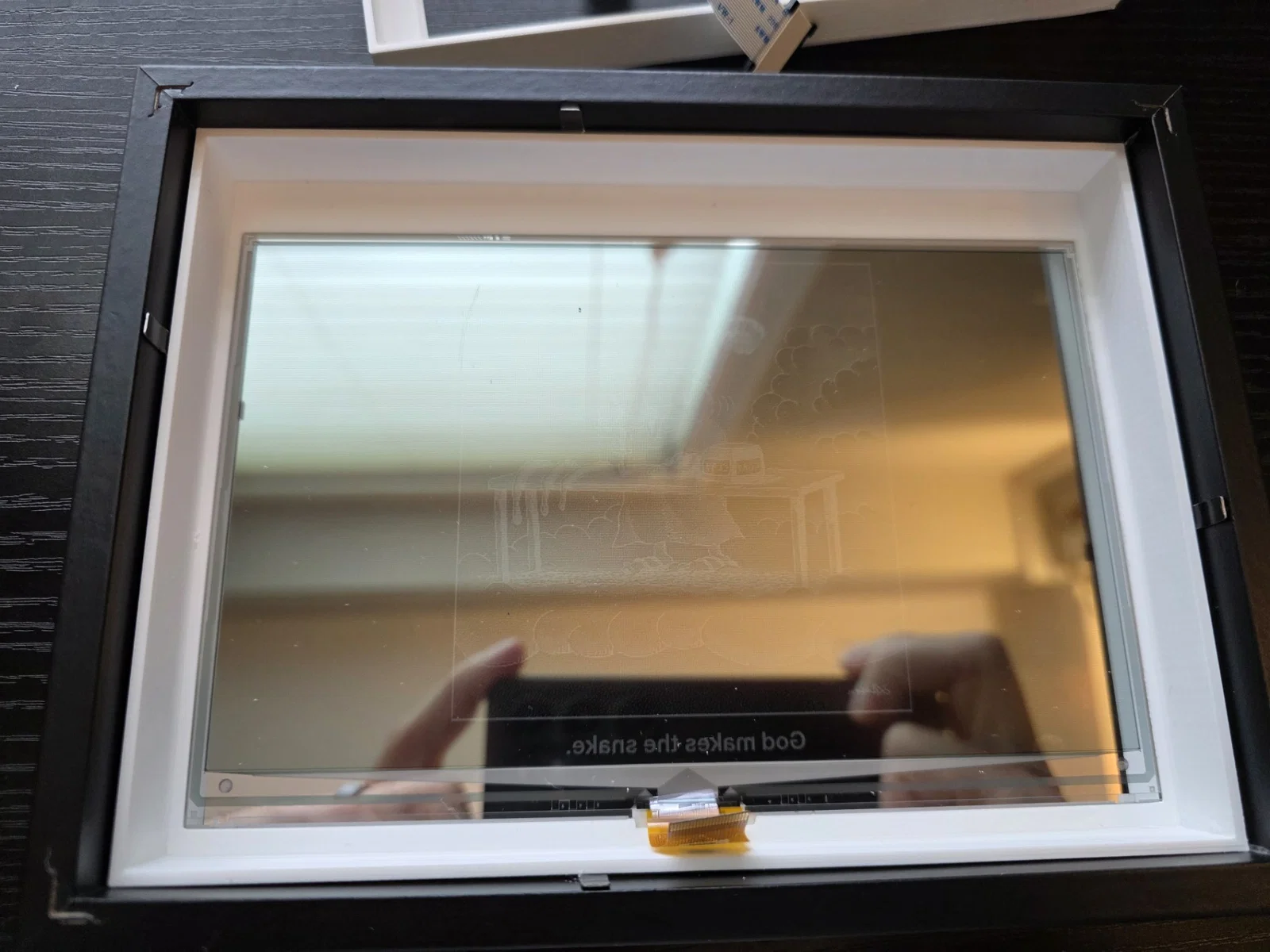

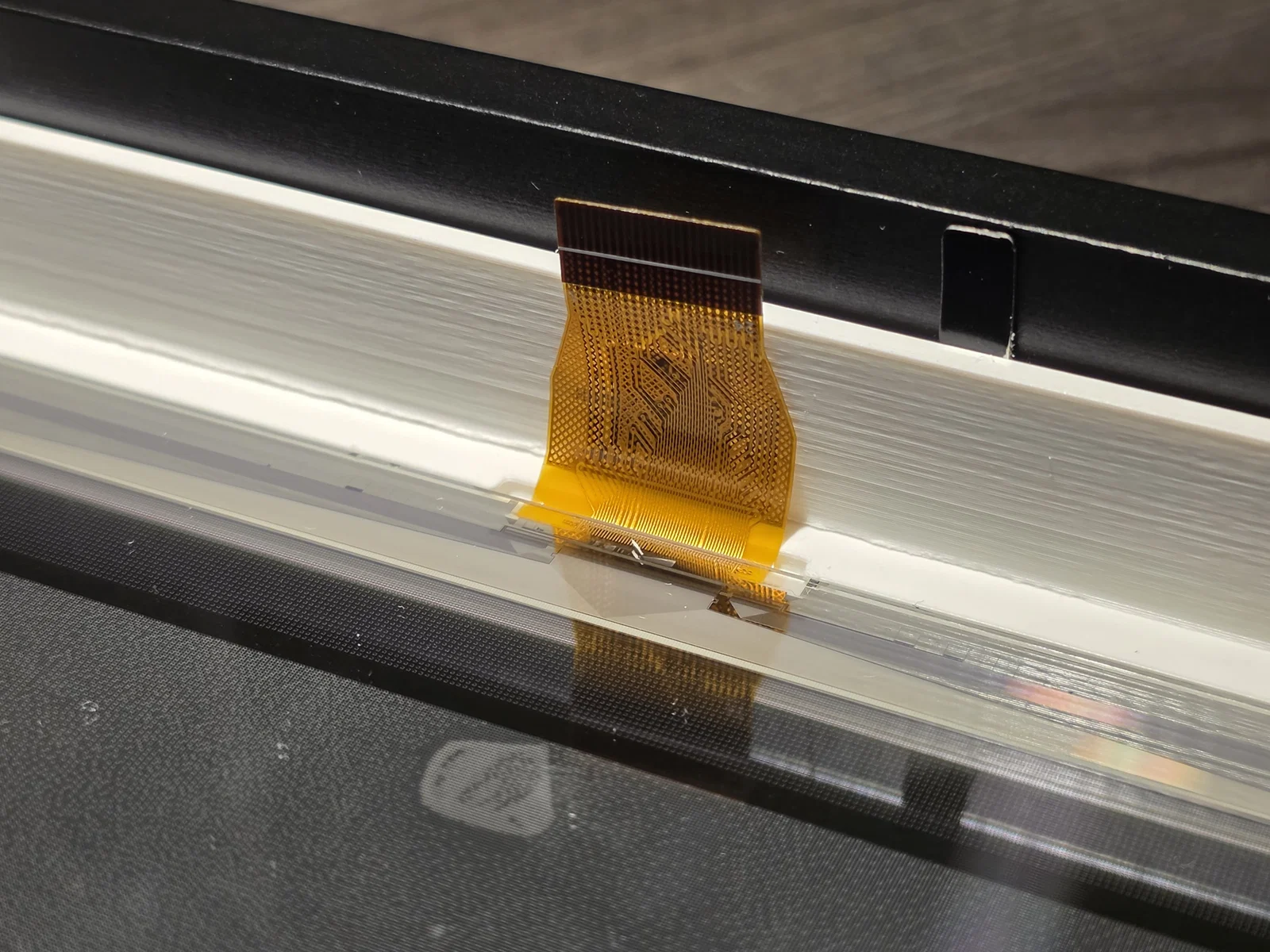

• Lỗ vít là loại tự tạo ren (self-tapping) nên lần đầu vặn vào sẽ hơi chặt. Mình khuyên bạn nên lắp xong bảng mạch và pin vào khung trong trước khi cho vào khung ngoài để tránh làm hỏng màn hình e-ink.
